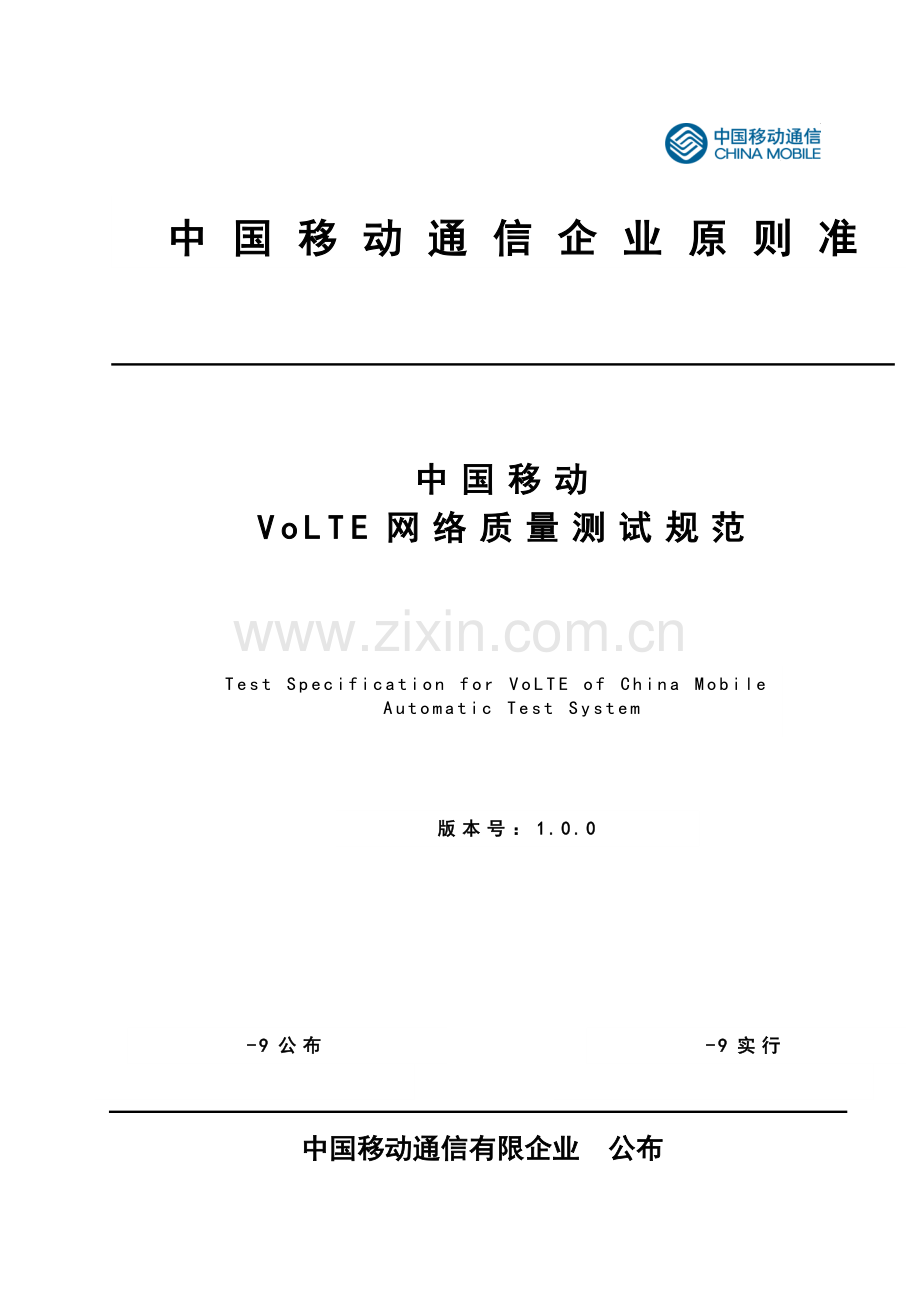

VoLTE网络质量测试规范

V1.0.0

Test Specification for VoLTE of China Mobile Automatic Test System

版本号：1.0.0

-9实行
-9公布

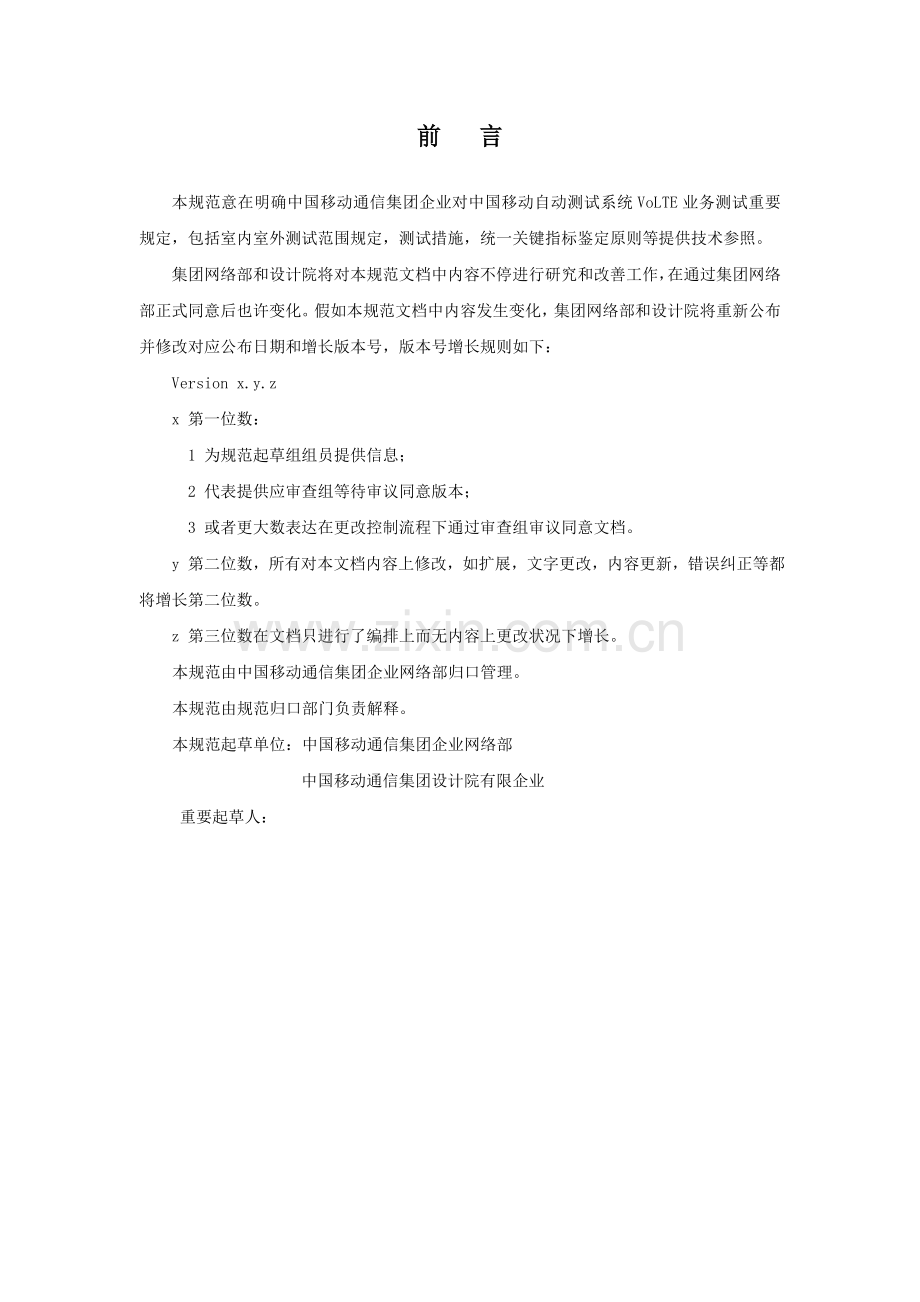

前 言

本规范意在明确中国移动通信集团企业对中国移动自动测试系统VoLTE业务测试重要规定，包括室内室外测试范围规定，测试措施，统一关键指标鉴定原则等提供技术参照。
集团网络部和设计院将对本规范文档中内容不停进行研究和改善工作，在通过集团网络部正式同意后也许变化。假如本规范文档中内容发生变化，集团网络部和设计院将重新公布并修改对应公布日期和增长版本号，版本号增长规则如下：
Version x.y.z
x 第一位数：
1 为规范起草组组员提供信息；
2 代表提供应审查组等待审议同意版本；
3 或者更大数表达在更改控制流程下通过审查组审议同意文档。
y 第二位数，所有对本文档内容上修改，如扩展，文字更改，内容更新，错误纠正等都将增长第二位数。
z 第三位数在文档只进行了编排上而无内容上更改状况下增长。
本规范由中国移动通信集团企业网络部归口管理。
本规范由规范归口部门负责解释。
本规范起草单位：中国移动通信集团企业网络部
中国移动通信集团设计院有限企业
重要起草人：

1 范围
本规范描述了中国移动通信集团企业VoLTE业务测试详细规定和实行规范。
2 参照文献
序号
原则编号
原则名称
公布单位
[1]

《自动路测系统前端技术规范》
中国移动通信集团企业
[2]

《自动路测系统接口规范》
中国移动通信集团企业
[3]

《商务终端测试功能技术规范》
中国移动通信集团企业
[4]

《商务终端测试平台系统接口规范》
中国移动通信集团企业
3 有关术语与缩略语解释
本文档使用下列术语：
定点测试：
对无线网络进行定点测试,使用专用空中接口测试仪表,模拟一般手机顾客进行语音或数据业务拨打测试,记录测试数据,发现网络中存在问题。
自动测试：
Automatic DT&CQT,即自动测试，不必人工参与，可以自动进行测试数据搜集，数据可以实时回传到平台，系统监控及测试计划变更都可由平台控制完毕。
服务器
从广义上讲，服务器是指网络中能对其他机器提供某些服务计算机系统。从狭义上讲，服务器是专指某些高性能计算机，能通过网络，对外提供服务。相对于一般PC来说，稳定性、安全性、性能等方面都规定更高，因此在CPU、芯片组、内存、磁盘系统、网络等硬件和一般PC有所不一样。

本文档应用了下列符号和缩写：
DT
Drive Test
CQT
Call Quality Test
VOLTE
Voice over LTE

4 VoLTE技术背景
中国移动公布近两年面向VoLTETD-LTE网络发展技术规定，涵盖TD-LTE网络建设、终端、业务、顾客发展等方面所需端到端重要技术规定，意在高效推进TD-LTE产业端到端设备开发以更好契合中国移动TD-LTE发展需求。
中国移动TD-LTE语音最终处理方案以VoLTE为主，同步兼顾CSFB，双待机作为一种终端形态将长期存在。其中VoLTE由IMS网络实现呼喊控制，通过PCC架构提供端到端QoS保障。在移动到没有TD-LTE覆盖时，采用切换至GSM方案实现语音业务持续性，切换方案重要采用3GPPR10eSRVCC功能。
5 中国移动VoLTE建设进展
5.1 VoLTE建设范围
VoLTE网络建设是企业网络能力储备需要，是语音业务发展基础，是2G话音平滑迁移关键，是未来TDD与FDD融合组网主线，也是实现中国移动全IP网络构造优化调整关键。目前VoLTE业务提供能力在试点测试推进过程中不停优化完善，网络建设波及十大领域能力建设工作已全面启动。为加速推进VoLTE网络建设各项工作，努力实现底商用目，现将下一阶段工作规定告知如下：
一、VoLTE网络建设总体目和规定
（一）VoLTE网络建设是极其复杂系统工程，要坚持“时间服从质量”原则，集全企业力量，系统、协同、同步推进VoLTE网络建设工作。
（二）各企业应充足发挥主观能动性，加紧推进VoLTE网络建设工作。争取从下六个月初开始，先区域、后全网，逐渐实现年内VoLTE全网商用。
（三）各企业要充足重视VoLTE网络建成后业务测试和优化工作，在先内部、后外部，加大内部测试力度，完善后再推向客户，保证客户良好体验。
二、VoLTE网络建设工期计划规定
VoLTE网络建设是一种复杂系统工程，整体改造量巨大。根据目前VoLTE各领域总体进展，结合市场部商用需求，对于VoLTE网络建设波及十大领域工期计划规定,其中波及无线网有如下：
（九）4G无线网
1、重要建设内容：完毕约82万基站功能升级及参数配置工作。
2、目前进展和工期规定：目前已进入工程实行。规定各省7月底前完毕所有升级改造和参数配置工作。
（十）2G无线网
1、重要建设内容：完毕约约110万小区功能启动及参数配置工作。
2、目前进展及规定：目前重要工作已基本完毕，后续请各省企业根据2G-4G重选功能布署原则及网络覆盖变化状况，按需进行功能配置和增补工作。
总体来说，全网在年终所有具有商用条件。
5.2 VoLTE测试范围
VoLTE测试目前重要分为城区道路测试以及室内测试两大重点场景；高速、铁路、风景区场景根据建设范围扩大进行拓展。
城区道路测试规定：
1) 规定对城区建设范围内所有网格进行拉网测试
2) 道路测试规定遍历网格内1-4级道路，每天测试时间8-22点（新疆和西藏延后2个小时）；
3) 按照指定路线进行道路遍历性测试，合理规划路线尽量减少反复道路测试，保证测试渗透率到达90%；
4) 测试卡不欠费、取消流量门限，4G数据测试卡需支持2/3/4G网络。
5) 测试速度不得低于20Km/h；
6) 城区网格按“地理位置”和“话务密度”两个原因划分为一类关键网格和二类一般网格。详细划分原则：

室内场景规定
测试场景重要分为办公楼、宾馆酒店、交通枢纽、居民小区、大型商超、学校等；室内测试点选用要涵盖以上所有场景，场景比例如表1所示。并且根据各场景特性做如下细节规定：
1) 宾馆酒店场景：优选5星级酒店、另一方面为4星级、3星级、连锁酒店及其他。测试区域优选大堂，电梯间，走廊；
2) 交通枢纽：优选高铁车站及机场，另一方面为一般火车站、汽车站等。测试区域优选售票大厅，候车室（候机楼）；
3) 办公楼：优选休息区；
4) 居民小区：优选楼梯间，小区内甬道，小区内公园；
5) 学校：优选教学楼自习室，宿舍楼休息间等；
6) 大型商超：测试区域优选购物区，餐饮区、娱乐区。
7) 医院：以三甲医院及地市属医院为主，挂号大厅、科室分诊处、住院部等。
8) 步行街:人流较大商铺及区域。
表1场景占比分派表
场景类型
测试点占比
居民小区
10%
办公楼
15%
宾馆酒店
15%
商场(大型超市)
20%
学校
10%
交通枢纽
10%
医院
10%
步行街
10%

室内测试点选用原则：
1) 每轮测试选用测试点不重样；
2) 已达标测试点不再列入选点范围；
3) 网络类型选用与现网实际状况比例一致；
4) 已建室内分布以及未建室分场景均匀分布；

6 测试措施
6.1 总体原则以及测试措施
测试方式分为：
1、集团测试，由集团企业组织，测试都市范围、进度安排与集团检查测试一致，测试点从整体测试范围中抽取。
2、集团抽测，由集团企业组织，随集团抽测安排进行，整年测试量不定。
3、省企业测试，由省企业自行组织，整年全国完毕所有建设范围进行道路测试以及对应室内测试。
测试措施规定如下：
对于道路测试方式，使用测试设备进行同车VoLTE呼喊测试，呼喊时长为180S,间隔30S，呼喊建立时长30S，以网格内渗透率规定完毕测试。
对于室内测试方式，使用测试设备进行室内移动VoLTE呼喊测试，呼喊时长为180S,间隔30S，呼喊建立时长30S，按照建筑物不一样形态为准，若测试点为多层楼宇建筑则选择高下两层进行测试，高层（优选顶层）、低层（优选1层），每层均进行10次语音呼喊。
6.2 测试设备规定：
中国移动测试平台统一管理设备，统一配置计划，统一数据管理，统一后台处理。
测试设备以集团人工测试设备入围以及ATU测试设备入围范围为准。不得使用未入围产品。
设备组织形式目前有1、人工测试设备（PC+外接手机）；2、ATU外接手机方式。以上方式均要支持基于宽带AMR（AMR WB）POLQA算法MOS打分。
测试手机必须设置为4G数据连接态，默认自适应配置。
主、被叫手机均使用默认配置测试。
采用手机（模块）互相拨打方式，手机拨叫、接听、挂机都采用自动方式。每次通话时长180秒，呼喊间隔30秒；如出现未接通或掉话，应间隔30秒进行下一次试呼。在进行呼喊测试过程中进行主被叫交替放音 、录音操作，进行自动MOS采样与打分。
所有测试必须使用相似自动测试平台进行统一数据处理。
6.3测试计划配置规定
VoLTE测试目前使用自动测试平台进行统一管理。其中鼎利人工设备为小背包形式，一种设备号包括2个LTE模块，进行模块间呼喊配置。
惠杰朗人工设备为单商用终端模式，2个设备之间进行呼喊配置。
ATU设备，外接终端是模拟成模块形态，进行设备模块间呼喊配置。
详细测试计划设置参照平台使用手册。
7 VoLTE测试业务与指标
7.1 VoLTE网络覆盖规定
按照前期试验网测试成果表明：在室内弱覆盖环境（RSRP<-115dbm）和室外强干扰环境（SINR<= -3dB）, VoLTE呼喊成功率可以到达98%以上，话音MOS也可以被正常保证，但PRB资源占用数目会明显增多（超过10个PRB）。室外覆盖室内覆盖受限场景下，标清语音是下行信道先受限，而高清语音是上行信道先受限。
同步在现网指标RSRP>-110dBm且SINR>-3dB状况下，标清语音平均占用2~4个PRB，高清语音平均占用3~5个PRB。资源占用比较合理。
因此提议：VOLTE业务覆盖条件为RSRP>=-110dBm且SINR>-=3dB。该门限后期可以根据现网实测数据进行调整。
7.2 KPI指标
1． 全程呼喊成功率
全程呼喊成功率＝（（1-掉话率）*（接通率））×100％；
掉话率和接通率参照后续定义。
2． 语音MOS质量
语音MOS质量＝（MOS>=3.0个数）/（MOS个数）×100％；
语音MOS质量＝（MOS>=3.5个数）/（MOS个数）×100％；
语音MOS质量取主、被叫手机记录成果，按照分段出具采样点记录。
3． 接通率
接通率=主叫接通次数/试呼次数×100%；
注：接通率分两类，即VoLTE呼喊接通率和CS域呼喊接通率。
4． 掉话率
掉话率=掉话次数/（主叫接通次数+被叫接通次数）×100%；
注：掉话率分两类，即VoLTE呼喊掉话率和CS域呼喊掉话率。
5． 呼喊建立时延
呼喊建立时延=起呼SIP INVITE消息到网络侧下发 SIP 180RINGING消息时间差求和/起呼SIP INVITE到网络侧下发 SIP 180RINGING消息时间差计数×100%；
6． RTP丢包率
RTP丢包率=（发送RTP数-接受到RTP数）/发送RTP数×100%；
7． RTP抖动
RTP抖动=相邻两个包发送时间和接受时间时间差绝对值求和/相邻两个包发送时间和接受时间时间差绝对值计数
8． IMS注册时延
IMS注册时延=终端上发SIP REGISTER消息到网络侧下发200 OK消息时间差求和/终端上发SIP REGISTER消息到网络侧下发200 OK消息时间差计数
9． IMS注册成功率
IMS注册成功率= IMS注册成功次数/(IMS注册失败次数+IMS注册成功次数) ×100%；
10． eSRVCC切换成功率
eSRVCC切换成功率=sSRVCC切换成功次数（UE收到MobiltyFromEUTRACommand-指向GSM，随即上发Handover complete消息）/sSRVCC切换尝试次数（UE收到MobiltyFromEUTRACommand-指向GSM）×100%；
11． RLF/RE-ESTABLISH成功率
RLF/RE-ESTABLISH成功率=无线链路重建成功次数/无线链路失败发起重建尝试次数×100%；
12． LTE切换成功率
LTE HO成功率=LTE HO成功次数（UE收到包括mobilitycontrolRRC重配消息后，上发RRC重配完毕且没有发生RRC连接重建次数）/LTE HO尝试次数（UE收到包括mobilitycontrolRRC重配次数）×100%；（同频/异频）
13． 平均RSRP
平均RSRP=采样点RSRP值总和/覆盖率计算参数,LTE总采样点；
14． LTE覆盖率（RSRP>=-110&SINR>=-3）
LTE覆盖率（RSRP>=-110&SINR>=-3）=LTE条件采样点/覆盖率计算参数,LTE总采样点；
15． 平均SINR
平均SINR=采样点SINR总和/SINR采样点计数；
16． 故障记录
对于测试过程各厂家出现故障进行实时记录，重要是故障现象，影响时长，故障原因如现场未实时定位，需要后续分析验证上报。所有故障最终由质量处按照故障严重程度，影响度进行综合评价。
故障登记表：
序号
厂家
故障现象
故障时长
故障定位
处理措施
备注

8 VoLTE业务重要流程
8.1 VoLTE注册流程

8.2 基本呼喊流程

9 编写历史
变更记录
日期
主题
旧版本
新版本
1月
根据测试用例创立草稿。
-
0.0.1
6月
按照第一轮测试结合其他测试方式，完善了测试措施、测试指标定义。
0.0.1
0.0.2
7月
经质量处、监控处、研究院以及内部研发分析组交流，修正测试措施。
0.0.2
0.0.3
9月
征求10省意见，并参照省企业意见进行了部分修改。
0.0.3
1.0.0
