管井降水方案1资料.doc

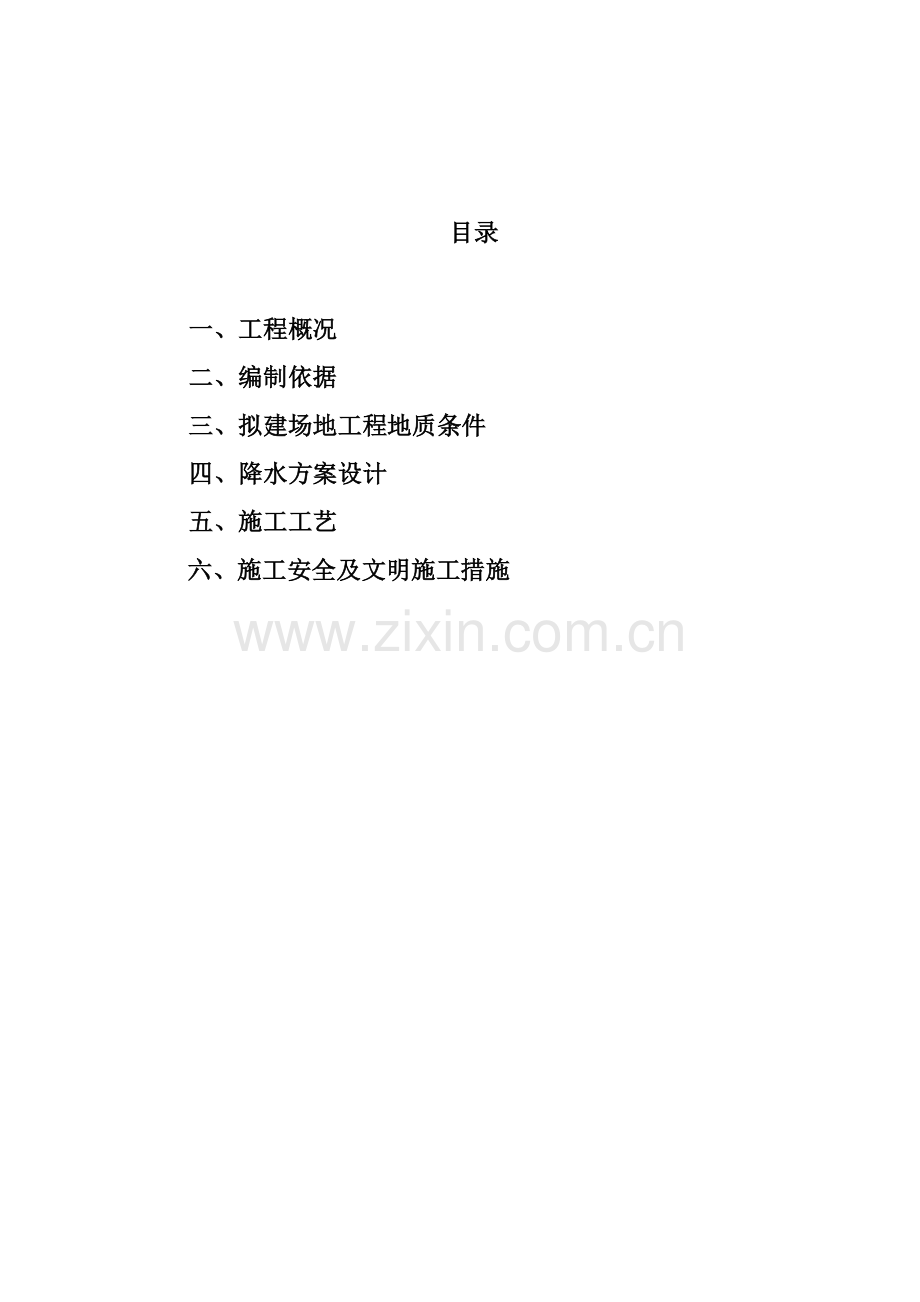

中国移动通信集团四川有限公司阳分公司梓潼生产管理用房降水施工方案 四川永安建设有限公司 2010年3月16日目录一、工程概况二、编制依据三、拟建场地工程地质条件四、降水方案设计五、施工工艺六、施工安全及文明施工措施编制：审核：批准：管井降水施工方案一 工程概况：1、中国移动通信集团四川有限公司绵阳分公司梓潼生产管理用房由四川永安建设有限公司承建，本工程位于梓潼金牛大道与迎风路交叉口处。建筑面积为2550m2。经现场调查了解得知，场地下水丰富，水位高，水量大。该工程基础为人工挖孔灌注桩，并以密实卵石作为桩端持力层，桩底深度约6-8m。为使人工挖孔灌注桩基础施工期间能顺利进行，并保证人工挖孔桩工人的安全及桩身工程质量得到保证，今提出与人工挖孔桩工程相适宜的配套管井降水施工措施。 2、工程地址：梓潼金牛大道与迎风路交叉口处 3、降水范围：本次降水工程项目为生产管理用房桩基础。二 编制依据： 1、华信邮电咨询设计研究院有限公司设计的施工图 2、四川省绵阳川西北地质工程勘察院提出的岩土工程勘察技术报告3、供水管井技术规范（GB5029699）4、建筑与市政降水工程技术规范（JGJ/T11198）5、建筑基坑工程技术规程（JGJ12099）6、建筑基坑工程技术规范（YB925897）三 拟建场地工程地质条件1、场地位置、地形地貌特征 场地位于梓潼县内，拟建建筑物场地南侧与迎风路相邻，东侧与金牛路相邻，交通便利。场地地貌上属潼江级阶地后缘，地势较平坦。2、地层岩性 据岩土工程勘查技术报告，场地内地层以第四系河流冲积物为主，表层为素填土、粉质粘土，其下为卵石。现将各岩土层的特征从上到下分述于下：(1) 第四系全新统冲积层（Qa1）素填土（Q4a1）：黄灰色，主要以粉质粘土、粉土，地表0.20m为耕植土，稍湿，松散，层厚0.40-1.40m。粉质粘土（Q4a1）：灰黄色、稍湿饱和、可塑，只在ZK1号孔4.5m-5.2m之间呈软塑状，无摇振反应，稍有光泽，干强度和韧性均中等，含有少量铁、锰质氧化物斑点，顶层埋深0.00-5.20m层顶标高478.56-483.69m，层厚3.8-5.8m。 卵石（Q4a1）：场地内呈层状分布。根据N120动力触探试验，按其密实度程度分为稍密、密实两个亚层：稍密卵石：超重型（N120）动力触探击数一般4小于等于N小于7，顶面埋深4.6-6.2m,标高476.76-478.19m,层厚0.7-1.8m.密实卵石：超重型（N120）动力触探击数一般N大于等于10，顶面埋深5.7-8.0m,标高475.16-477.09m,层厚1.7-3.0m。（2）白垩系下统剑门关组岩石（K1） 3、气候及水文地质条件拟建场地处于四川盆地北部亚热带季风气候，气候温和，雨水充沛，据绵阳气象站资料，多年平均气温16.7 C；多年平均降水量为902.4mm，降水时间多集中在7-9三月，占全年的75%；风向以北东向为主，平均风速1.3m/s；年平均相对湿度74%。四 降水方案设计（一）降水方案的选择该项目场地下水丰富，水位高，水量大；而该工程基础为人工挖孔灌注桩，并以蜜实卵石作为桩端持力层，桩底深度约8-10m。为使人工挖孔灌注桩基础施工期间能顺利进行，并保证人工挖孔桩工人的安全及桩身工程质量得到保证，采取必要的降水措施。根据拟建建筑物特征、场地工程地质条件及周边环境，经现场踏勘和对地下水降深流场模拟分析认为，该工程降水方案应采用管井降水方案，且设计井型按潜水完整井考虑。（二）降水设计计算参数的选取（1）稳定水位H0根据场地勘察报告，综合取稳定水位埋深H0=4m。（2）含水层渗透系数K据区域地质资料、临近场地水文地质资料和业主等建议，综合取地下水渗透系数K=70.0m/d。（3）含水层厚度H根据地勘报告，卵石层底埋深8-10m,平均取9m，则含水层厚度H=9H0=7m。（4）降水边界长度根据中国移动通信集团四川有限公司绵阳分公司梓潼生产管理用房平面图边界长度L约为120m。（5）场地水位降深S0该工程的人工挖孔灌注桩桩底深度8-10m，应将场地地下水降至地表以下10m，则S0=10H0=6.0m。（6）单井水位降深Sw拟将管井井内水位降至地表以下13m，则Sw=13H0=11m。（7）成井半径rw设计管井半径rw=0.30m。（三）降水设计计算（1）基坑等效（引用）半径r0（2）基坑大井抽水影响半径R0（3）基坑总涌水量Q总（4）干扰井群单井涌水量Q单当n=6时，当n=7时，经计算，拟建场地初步布设7口降水井。（5）降水井平面位置、数量及水位预测验证根据（4）初步确定的降水井数量及降水管井井点平面位置，按下式进行各特征点的水位预测，预测结果详见表1。 以上验算结果表明，降水井平面位置布置较合理，水位降深能满足要求。综上所述，该项目场地应布设7口降水井。（四）降水井点的平面位置拟建场地共布设7口降水井，各降水井的平面位置按对称原则布置，降水井点距离为18.2528.75m，见“降水管井平面布置图”。（五）降水管井结构根据建筑基坑工程技术规程（JGJ12099），降水管单井过滤进水段长度可按下式计算确定式中 q 降水管单井出水量（m3/d）,取q=Q单=1059.60m3/d； rs 过滤器半径 (m)，rs=0.30m； l 过滤器进水部分最小长度(m)； k 含水层渗透系数(m/d)，k=70m/d.经计算，过滤器进水部分最小长度l=2.58m.降水管井深度 H0+Sw+l=2m+11m+2.58m=15.58m。根据该工程特点，降水管井的深度采用15.6m。现将其井身各组成部分的设计参数详述如下：1）降水井井孔径D=600mm：（1）降水管采用内径300mm、外径350mm的钢筋砼管；（2）滤水管采用同规格的钢筋砼滤水管；（3）实管、滤水管外充填厚度120mm的滤料。2）井管位置：井身上段10.0m采用单根长度为2.5m的实管，下段6m采用单根长度为2.5m的滤水管。3）滤料选取：为改善地层的渗透性能，该项目管井滤料应采用两种规格：下部57m滤料选用粒径1040mm的干净、滚圆、光滑的硅质砾、卵石，其上的滤料选用粒径610mm的干净、滚圆、光滑的硅质砾石。（六）排水降水井所需的辅助排水沟、沉砂池应根据现场具体情况设置，抽出的地下水流经沉砂池后应排入城市下水管道。（七）降水井施工及降水要求为确保降水井施工质量及降水效果，降水井施工几降水时必须做到以下几点：1）严格按本施工设计方案的施工参数、施工流程进行降水井施工。2）严格控制护壁管、滤水管、砾料等施工原材料质量。3）降水井施工过程中，要求成孔铅直，投泥适度，上部多投，下部少投，严禁将泥块投入。4）洗井要彻底，要求洗井至水清砂净，出水含砂量小于1/2万。洗井时采用空压机或选用流量3250m3、扬程2540m的深井潜水泵。5）成井后降水前，应按现场条件，并征得建筑施工方同意后，铺设排水管道。要求排出之水在注入下水管道前的适当位置修筑沉砂池12个。6）要求在降水现场必须有备用电源、设备：柴油机发电机组1台，水泵8台，以确保在停电、泵故时能及时更换，做到连续降水而保证施工正常进行。7）降水现场必须做到专人管理、三班连续作业，值班人员要按规定观测水位，检查电、水路及机器设备，并做好记录，发现问题及时处理。 五 施工工艺1. 施工工艺管井降水施工顺序为：钻井洗孔安管填滤料安泵抽水封井 2施工要点 管井采用泥浆护壁钻孔方法成孔，钻孔孔径600，深度为15.6m。 洗井，安管前用吸水泵或空压机将井内泥渣清出井外，并保持滤网的畅通，然后安管。 滤水井管应置于孔中心，井管与孔壁之间填充过滤层。 安管料后要洗井，做到水路通畅。 抽水过程中，要对井内水位下降和流量进行观测和记录。 3、工程质量及注意事项施工时做好施工记录：工程名称、气候条件、施工机具、井孔编号、冲孔起讫时间、井孔直径和深度、井管长度、节数、直径、灌砂漏料总量、滤管长度、滤管底标高、滤淀管长度等，同时井点出水量及泥砂含量也应记录。 井管埋设垂直度应小于井深的1。 井底沉渣厚度应小于80mm，无出水不畅情况。 井管要高出地面200mm以上，以防雨水、泥砂流入井内。 根据不同地层选用无砂水泥管和有眼水泥管 配合使用。 滤网采用60目尼龙方格滤网两层，18目铁丝网一层。4、施工组织计划 为了确保施工进度和施工质量，工程实行项目经理负责制，设项目经理一个，项目工程师一人，工长二人，负责现场工作的指挥、调度、设计方案的实施、工程质量、工程进度、测量验收，及时平衡解决存在的问题。施工设备、人员组织如下：（1）、主要机械设备序号 规格名称 型号规格 数量（台/套） 1 空压机 1台 2 成孔机械 1台 3 洗孔机 1台（2）、现场施工人员组织： 凿孔组 3人 降水组 2人 材料员、机电工 各1人 管理、机动人员 1人施工人员和施工机械根据现场作业面的情况随时调整。六 施工安全及文明施工措施 1施工安全 工程施工中应遵照国家颁发的建筑安装工程技术规程，确保安全，并注意以下安全事项： 1）施工现场要平整，脚手架搭设要牢靠。防止钻机及其它机械设备工作时发生倾斜、滑动等现象。 2）进入现场戴好安全帽、穿劳保鞋，高空作业还须系好安全带。 3）机器设备须有专人负责，非操作人员禁止上机操作。 4）施工现场用电，配电箱、开关、裸露电线应有防水、防雨、防护性及接地措施，接拆电源必须由电工操作。用电应考虑停电因素，因为本次降水必须从开始至成桩过程中不能中断，为使桩孔施工连续进行，故 必须设置双电源或100KW备用柴油发电机，当泵电动机在使用中一旦发生故障应即时更换，以求在最短的时间内恢复到正常水位，防止地下水位超过一定限位后，对桩孔内施工人员及桩孔护壁产生威胁。 5）拆卸钻杆人员必须带手套工作，并且绝对听众钻机操作工的指挥。 6）注浆过程中，孔口操作人员必须带好防水镜，头部戴好防护罩，穿好工作衣，以免注浆管爆裂时浆体伤人。 7）施工人员都必须服从命令听指挥，加强纪律，按操作规程作业。出现违章事故者，必须追查责任，赏罚分明。 2文明施工 1）工地材料堆放要明确标示，严禁不同材料混放。 2）材料与半成品要严格区分。 3）交叉作业时要协调好，严禁从高空乱扔乱掷。 4）遵守机械设备的操作程序和安全操作规则，严禁野蛮操作。 5）遵守业主单位的各项规章制度，服从甲方和监理单位的管理。四川永安建设有限公司2010年3月16日
