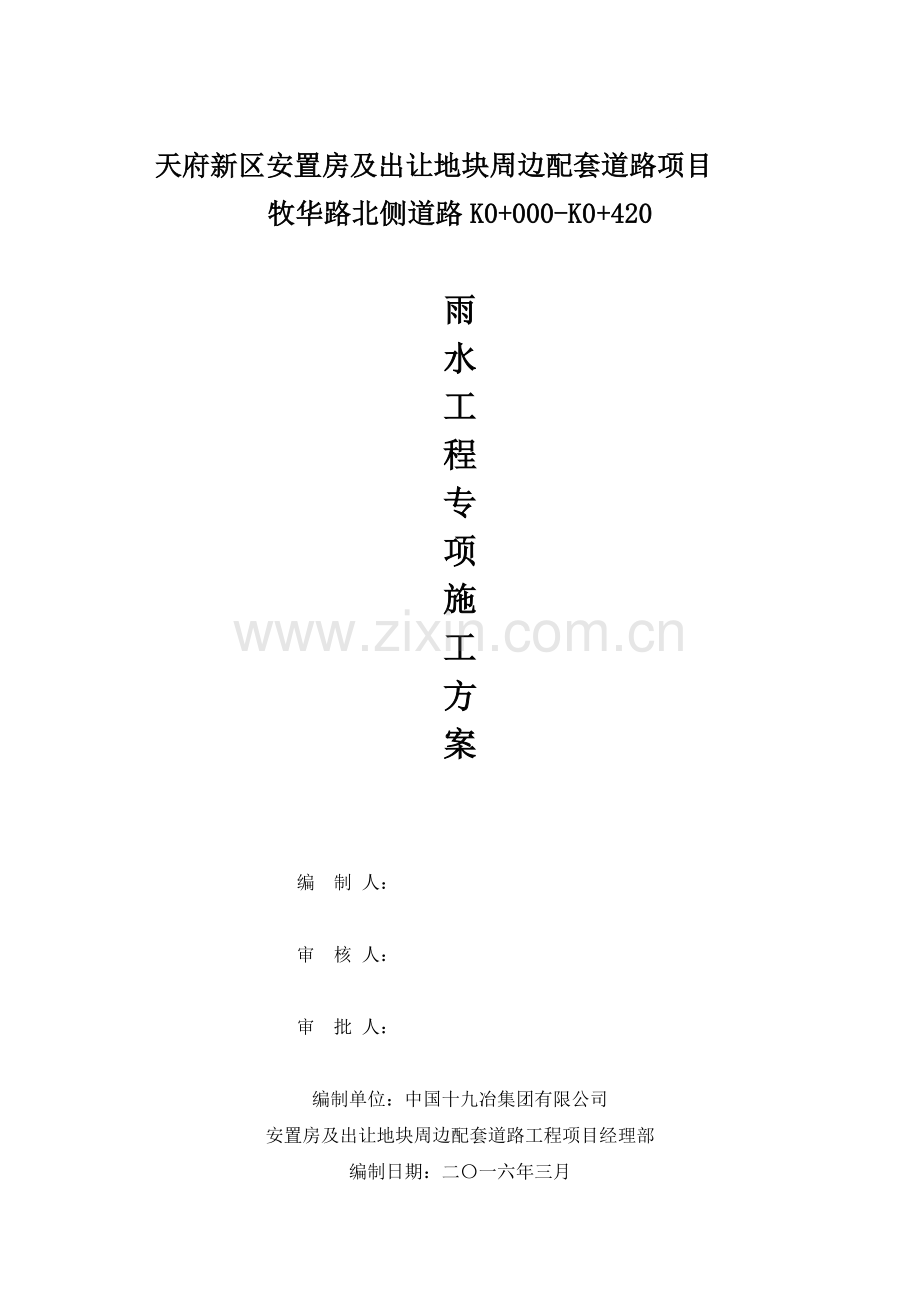

天府新区安置房及出让地块周边配套道路项目
牧华路北侧道路K0+000-K0+420

雨
水
工
程
专
项
施
工
方
案

编 制 人：

审 核 人：

审 批 人：

编制单位：中国十九冶集团有限公司
安置房及出让地块周边配套道路工程项目经理部
编制日期：二〇一六年三月

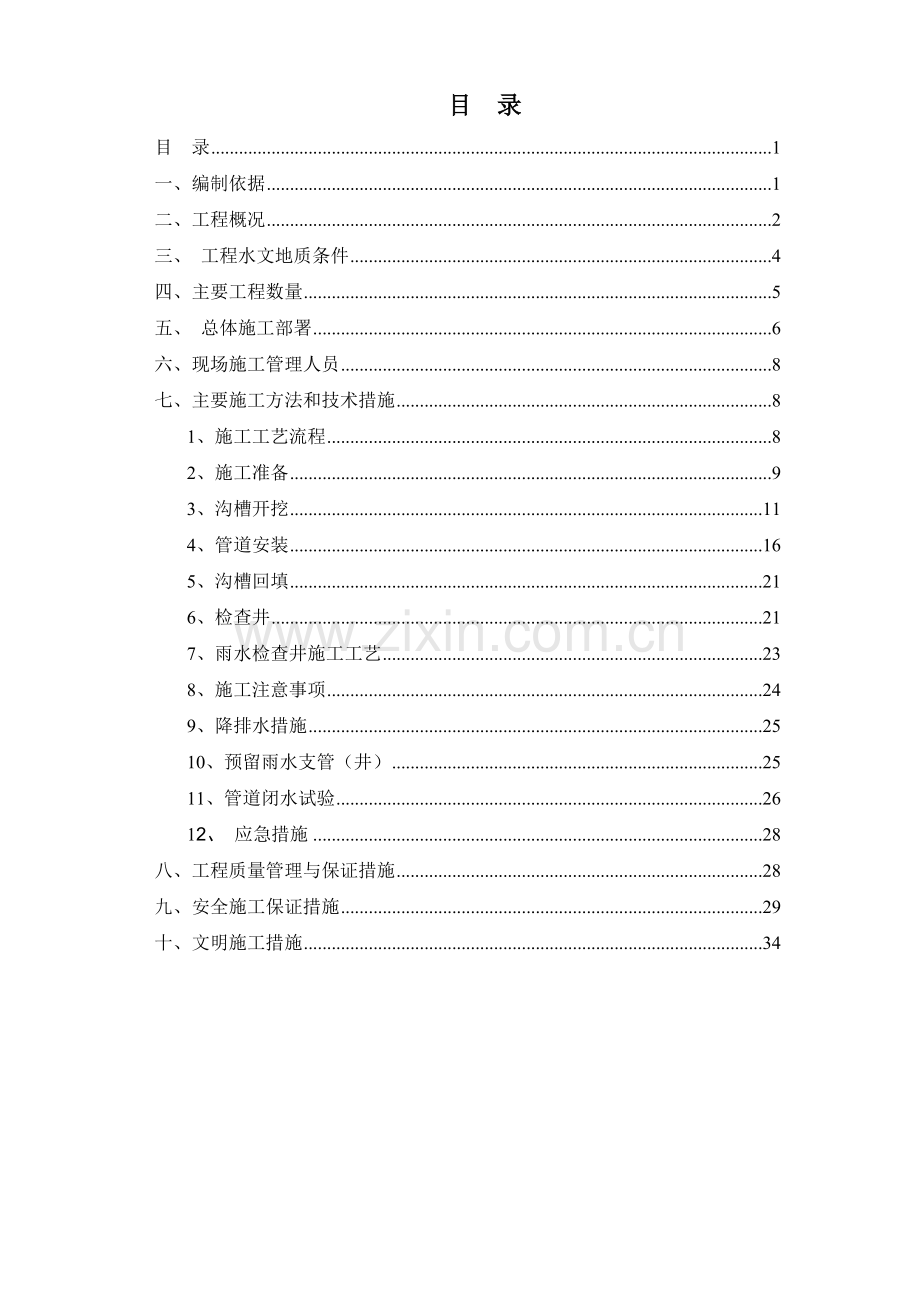

目 录
目 录 1
一、编制依据 1
二、工程概况 2
三、 工程水文地质条件 4
四、主要工程数量 5
五、 总体施工部署 6
六、现场施工管理人员 8
七、主要施工方法和技术措施 8
1、施工工艺流程 8
2、施工准备 9
3、沟槽开挖 11
4、管道安装 16
5、沟槽回填 21
6、检查井 21
7、雨水检查井施工工艺 23
8、施工注意事项 24
9、降排水措施 25
10、预留雨水支管（井） 25
11、管道闭水试验 26
12、 应急措施 28
八、工程质量管理与保证措施 28
九、安全施工保证措施 29
十、文明施工措施 34

天府新区安置房及出让地块周边配套道路项目
牧华路北侧道路K0+000-K0+420
雨水工程专项施工方案
一、编制依据
1、中国市政工程西北设计研究院有限公司的市政工程设计施工图《安置房及出让地块周边配套道路项目（第一批次）勘察设计牧华路北侧道路》、《设计（咨询）变更通知单》 设变-水-02；
2、安置房及出让地块周边配套道路项目（第一批次）勘察设计牧华路北侧道路《地质勘察报告》（道路）；
3、中信城室外管网总平图及现场勘查资料；
4、相关的技术标准和规范：
◆《给排水管道工程施工及质量验收规范》 GB 50268-2008；
◆《给排水构筑物工程施工及验收规范》GB 50141-2008；
◆《混凝土结构施工质量验收规范》GB 50204-2015；
◆《工程测量规范》GB 50026-2007；
◆《混凝土质量控制标准》GB50164-2011；
◆《市政排水管道工程及附属设施》06MS201；
《建筑基坑支护技术规程》 （JGJ120-2012）；
《建筑基坑工程监测技术规范》 （GB50497-2009）；
《建筑边坡工程技术规程》 （GB50330-2013）；
《建筑施工安全技术统一规范》 （50870-2013）；
《建筑深基坑工程施工安全技术规范》 （JGJ311-2013）；
《成都地区基坑工程安全技术规范》 （DB51/T5072-2011）；
《成都建筑工程深基坑施工管理办法》（成建委［2009］494号）；
《关于进一步加强我市建筑基坑安全管理工作的通知》（成建安监发［2011］22号）；
《危险性较大的分部分项工程安全管理办法》（住建部建质［2009］87号）。
4、 施工现场实际勘察情况。
5、招投标文件及合同相关要求。
6、国家及地区相关法律法规。
二、工程概况
工程名称：安置房及出让地块周边配套道路项目（第一批次），牧华路北侧道路。
建设单位：成都天府新区投资集团有限公司
设计单位：中国市政工程西北设计研究院有限公司
勘察单位：中国建筑西南勘察设计研究院有限公司
监理单位：四川康立项目管理有限责任公司
施工单位：中国十九冶集团有限公司
牧华路北侧道路起点为剑南大道，终点为河滨路，道路红线宽度K0+000-K0+420为25m、道路全长420m。雨水管道最大挖深4.9m。
依据《成都建筑工程深基坑施工管理办法》（成建委［2009］494号）规定，结合本基坑周边建筑物和开挖深度，判定该基坑工程的安全等级为三级。
雨水线路右侧规划人行道下，埋设有中信城小区消防管道和雨水管道。道路右侧红线外为中信城绿化，紧靠红线设有庭院灯，红线外侧1m和2.5m为中信城两道污水管线。详见断面图。

雨水沟槽开挖时需要对现有消防和雨水管道进行移除后，在进行沟槽开挖施工。详见沟槽开挖断面图。

在雨水管网安装完后需对中信城消防及雨水破坏线路进行恢复，消防采取原位复原，雨水在道路右侧红线变修复。修复时需先对中信城路灯及绿化带边石拆除，待雨水恢复及人形道小三施工完成后恢复。恢复后详见断面图。

三、 工程水文地质条件
1、地理位置
拟建道路工程位于成都市红星路南延线附近。
2、地形地貌
拟建道路工程位于成都市红星路南延线附近，场地地形起伏较小，钻孔孔口标高为474.52～477.49m，最大高差约2.97m。场地属岷江冲积平原与龙泉山过渡地段的浅丘地貌单元。
3、 地层结构
本次勘察表明，在拟建场地勘探深度范围内的地层主要由第四系人工填土层（Q4ml）、第四系中更新统冰水沉积层（Q2al+pl）、白垩系灌口组泥岩（K2g）组成，即由人工填土、粘土及泥岩组成。现将地层分类描述如下：
素填土Q4ml（1）：褐黄色、紫红色，灰黑色，松散，稍湿～很湿，以粘性土及风化岩块为主，含少量砖瓦混凝土块等，场地内普遍分布，层厚2. 30～4.20m。
粘土Q2fgl（2）：灰黄色、黄褐色、褐红色，可塑，包含少量豆状铁锰结核，网状裂隙较发育，偶见陡倾角裂隙发育，隙面光滑，并充填灰白色高岭土，无摇振反应，有光泽，干强度高，韧性高，层厚1.80～2.80m。
强风化泥质砂岩(K2g)（3-1）：棕红色，紫红色等色，层状结构，风化裂隙稍有发育，岩体破碎，遇水易软化，岩芯呈碎块状，层厚1.20～1.60m。岩体基本质量等级为Ⅳ级。
中等风化泥质砂岩(K2g) (3-2)：棕红色，紫红色等色，巨厚层构造，整体结构，偶见陡倾角裂隙发育，岩芯呈短柱状及长柱状，层厚3.90～6.40m。岩体基本质量等级为Ⅲ级。
4、地下水
拟建场地地下水类型主要为上层滞水及基岩裂隙水。上层滞水主要赋存于场地上部的人工填土层中，靠大气降水渗透补给，埋藏较深，基岩裂隙水一般埋藏在泥岩层内，水量主要受裂隙发育程度、连通性及隙面充填特征等因素的控制。
四、主要工程数量
1、牧华路北侧道路K0+000-K0+420工程数量表
系统
序号
名称
规格
单位
数量
备注
雨
水

1
雨水检查井
2300*1100
座
5

2
2100*1100
座
3

3
Φ1000
座
10

4
双篦雨水口
双篦偏沟式雨水口
座
26

5
II级钢筋砼管
D2000
m
240

6
II级钢筋砼管
D1800
m
180

7
II级钢筋砼管
D800
m
200

8
II级钢筋砼管
D600
m
300

9
I级钢筋砼管
D400
m
500

10
I级钢筋砼管
D300
m
1000

11
10cm厚c20网喷砼

M2
3220

五、 总体施工部署
（一）、工期进度计划
3月26日—3月28日施工准备；
3月29日—3月31放线定位；
3月29日—4月15沟槽开挖；
4月6日—4月25日管道安装；
4月11日—4月30日检查井安装；
4月21日—4月31日沟槽回填；
（二）、机械、人员、材料配置计划
1、机械配置计划
本工程工期紧、任务重，根据业主要求在中标通知书下达后，立即组织机械及人员进场施工。我部按照总体工期进度计划，投入大量机械及人员，具体见下表：

名称
类型
数量
挖掘机
PC360
1台
装载机
ZL50
1台
自卸式运输车
红岩
2台
压路机
20T
1台
蛙式夯机
HW60A
10台
汽车吊
25T
1台
柴油发电机
120kw
2台
汽油发电机
50kw
2台
碘钨灯
10w
25台
污水泵
扬程25m
10台

2、人员配置计划：
序号
工种
人数
作业内容
备注
1
电 工
3
施工用电的供应
整个场地用电
2
钢筋工
6
钢筋下料、制作、安装
含除锈作业
3
模板工
5
模班加工、安装
包括模板的转运
4
架子工
2
搭设支架及支模

5
砼 工
6
混凝土施工
砼施工养护修补
6
管道安装工
10
管道安装

8
普 工
12
杂物工作
管道安装及抽排水
9
指挥人员
2
现场指挥
现场指挥
10
起吊工
1
辅助起吊
管道吊装
11·
安全员
2
现场安全
现场人员安全
3、材料配置计划：
序号
材料名称
规格型号
单位
数量
备注
1
木模板
板厚15mm
m2
30

2
木方
5*10cm
m3
3

2
Φ1500检查井钢模板
定型钢模
m2
1

4
Φ1000检查井钢模板
定型钢模
套
8

5
钢 管
48*3.5mm
m
2000

6
混凝土
C25
m3
200
井身及盖板
7
C15
m3
50
垫层
8
钢 筋

t
30
井身及盖板
9
II级钢筋砼管
D2000
m
240

10
II级钢筋砼管
D1800
m
180

11
II级钢筋砼管
D800
m
200

12
II级钢筋砼管
D600
m
300

13
I级钢筋砼管
D400
m
500

14
I级钢筋砼管
D300
m
1000

六、现场施工管理人员
工区长：蔡朝明、张代红、杨杰；
技术人员：宋明健、张帮明；
实验人员：李萍、李春花；
测量人员：李丹、李运曦；
安全人员：毛勇、代熊、陆洋；
工班长：3人。
七、主要施工方法和技术措施
1、施工工艺流程

2、施工准备
（1）现场核查
现场核实的内容：对地下构筑物及管线进行调查。对接既有管线进行高程复测。调查周边排水情况；调查工程范围内的建筑物，包括结构特征、基础做法、估计施工期间的影响程度；核实地下构筑物的位置、深度、施工范围内的树木、临时堆物、堆土等的数量，联系建设单位和有关单位并进行清除；了解工程用地情况、施工期间现场交通状况、交通运输条件及对施工的影响程度；
（2）工程交底
认真学习设计文件，了解设计意图和要求，并进行现场踏勘，重点检查环境保护、建筑设施、公用管线、交通配合、地区排水以及工程施工等情况。
（3）生产准备
1）调查及清除(或拆迁)工程范围内所有障碍物。
2）按施工总平面图修建临时设施及预制场、堆放场，安装水电线路。
3）做好排水工作，特别是在多雨时节，防止雨水和地下水的入侵，确保施工范围内的安全和施工的顺利进行。
4）编制施工预算，准备工程材料。提出所用的钢筋砼管件等的加工定货，注明规格、数量及进场时间。
5）订购施工需要的特殊机具，提出数量和使用时间。
6）施工机具设备运进现场进行维修、维护和试运转。
（4）技术准备
1）认真进行施工图纸学习、审查和组织图纸会审。并进行施工技术交底。
2）根据设计图纸布好测量控制点，设置基准点，进行定位放线。
（5）施工测量
1）测量放线
排水管道放线，每隔20m 设中心桩，在检查井处、变换管径处、分支等处均设中心桩。测量工作有正规的测量记录本，认真详细记录，并将应测量的日期、工作地点、工作内容、以及司镜、记录、对位、扶尺等参加测量人员的姓名记录，测量记录由专人把关，随时备查，作为工程竣工的原始资料。
2）临时水准点的测设及要求
①开槽铺设管道的沿线临时水准每隔100m 一个。
②设置的临时水准点与沿线道路设置的水准点相校核至符合规范要求。
③施工设置的临时水准点、管道轴线控制桩、高程桩经过复核方可使用，并经常校核。
④临时水准点设置在交通要道、主要管道、和挖填方范围之外。
⑤施工测量的允许偏差，符合表6-1 的要求。

施工测量允许偏差 表6-1

注：1.L 为水准测量闭合路线的长度(km)；2.n 为水准或导线测量的测量结果。
3、沟槽开挖
（1）开挖应按施工放线定出的开挖宽度和深度，分块（段）分层挖土。
（2）该路段管底深度较深，开挖前先将原地面将至路床标高后在进行沟槽开挖。
（3）机械沟槽开挖时，将开挖的土石方采用自卸式运输车装运，并运至弃土场。开挖土石方不能立即装运时将土石方临时堆放在距离基坑边1.5m处，堆土高度不大于1.5m，确保堆土安全，待条件允许再装运外弃。地面堆积荷载不得大于10KN/m2。
（4）基坑深度要达到设计深度，放坡坡比符合设计、地勘要求。
沟槽开挖坡度一览表
土的类别
边坡坡度（高：宽）
素填土
1:1.5
黏土
1:1.25
强风化泥岩
1:1.25
中风化泥岩
1:1
（5）边挖边检查及时修整边坡，每1m左右修边一次，机械开挖至距沟底20cm时采用人工清基、捡平至设计高程位置。边坡修整、死角部分采用人工。
（6）临时在基坑边缘堆放材料时需保持2m以上距离，高度不宜超过1.5m，以减少坑壁荷载，避免对壁的扰动，保证基坑边坡稳定。
（7）在开挖过程中，若土质发生较大变化，与设计不符合，及时上报监理工程师，确定方案后再施工。
（8）挖至基底标高后，及时会同设计、勘察、建设单位、监理单位等部门检查基底土质是否符合设计要求，对不符合要求的松软土层、坟坑、孔洞等，作出地基处理记录，认真进行处理，完全符合设计要求后，参加各方应签证隐蔽工程记录，作为竣工资料保存。
（9）管道基础应落在有一定承载能力（fak≥120kpa）的原状土层上，如开挖沟槽至设计标高为淤泥、耕植土等不良状况，必须清理至原土后，回填砂砾石至设计槽底标高后再做管道基础，其宽度为沟槽底宽度。
（10）沟槽开挖及支护
a. 5m以内沟槽开挖上层（路床以下1.3左右）为素填土放坡按1:1.5，素填土下次为粉质粘土放坡按1:1.25开挖，槽底开挖宽度按照06MS201及《成都地区基坑工程安全技术规范DB51T5072-2011》执行（详见附表）。
b.管道埋在填方中时，沟槽开挖宽度按照06MS201及《成都地区基坑工程安全技术规范DB51T5072-2011》执行（详见附表），管道基坑进行反开挖，现将路基填筑管顶标高1.5m以上，在进行沟槽开挖，具体详见《锦江西2路、牧华路北侧道路、万安南31路排水工程专项施工方案》。
c.沟槽南侧边坡受中信城污水管网影响，定于道路红线内侧0.5m为沟槽开挖线，其开挖坡度Y1-Y2为1:0.36、Y2-Y3为1:0.35、Y3-Y6为1：0.33、Y6-Y7为1：0.32、Y7-Y8为1：0.3。
e.该段落雨水支管开挖不受外部条件，故开挖采用对侧放坡。5m以内沟槽北侧沟槽开挖放坡按1:1.5，槽底开挖宽度按照06MS201及《成都地区基坑工程安全技术规范DB51T5072-2011》执行（详见附表）。

沟槽开挖相关尺寸及宽度表：
钢筋混凝土雨污水管道沟槽开挖宽度表
序号
管道内径（D）
管壁厚度（t）
单边砂石基础襟边宽度（a）
单侧水沟宽度（b）
单侧沟槽边缘安全距离（d）
沟槽底部总宽(w)
mm
mm
mm
mm
mm
m
1
300
30
400
300
500
2.76
2
400
40
400
300
500
2.88
3
500
50
400
300
500
3.00
4
600
60
500
300
500
3.32
5
700
70
500
300
500
3.44
6
800
80
500
300
500
3.56
7
900
90
500
300
500
3.68
8
1000
100
500
300
500
3.80
9
1200
120
600
300
500
4.24
10
1500
150
600
300
500
4.60
11
1800
180
800
300
500
5.16
12
2000
200
800
300
500
5.40

备注：表中的t、a根据图集201-1查得。
b为基坑排水单侧最小水沟宽度，d为单侧沟槽坡脚的安全距离。
沟槽总宽度w=D+2×(t+a+b+d)。
沟槽边坡进行混凝土网喷支护时，沟槽总宽度还应加上喷射砼厚度的2倍。
f.主管南侧开挖坡度为1:0.35—1：0.3，最大深度为4.95米。该侧开挖后为中信城雨水支管，支管水及庭院水按方案排入沟槽排水沟收集排入市政管网，考虑到该侧边坡坡度大、坡外为绿化带、破面易受水影响，加之坡顶有两道污水管，为确保污水管道安全和施工安全。因此边坡采用网喷防护处理。喷射混凝土采用厚度采用10cm，喷射混凝土为C25细石混凝土。锚杆采用 Ф22钢筋；设计系统锚杆深度为1.5m（为防止锚杆滑出，锚杆必须置于较好的岩层面以下一定深度）；锚杆间距采3.0mX3.0m，梅花型布置。网筋Φ6@10 cm×10 cm；铺设钢筋网时坡顶向外延伸0.5m，搭接牢固。

主管放坡示意图

支管开挖示意图

（11） 防护栏杆搭设
防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.2m，下杆离地高度为0.6m。
采用钢管并打入地面50～70cm深。钢管离边口的距离，不应小于100cm。防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于40cm的挡脚笆。挡脚板与挡脚笆上如有孔眼，不应大于25mm。板与笆下边距离底面的空隙不应大于10mm。接料平台两侧的栏杆，必须自上而下加挂安全立网。
示意图

（12）沟槽排水
槽底在管基两侧人工开挖宽30㎝、深30cm的排水沟（见《锦江西2路、牧华路北侧道路、万安南31路排水工程专项施工方案》沟槽横断面图），每隔30米设置一个1m×1m×1m的集水坑，用于施工的抽排水保证,基槽不被雨水及地下渗水浸泡；当地下水较丰富时进行井点降水，编制专项的施工方案。
（13）基底要求
1）管道地基应为未扰动的原状土或经处理后回填密实的地基，地基承载力特征值柔性接口管道不小于120kPa。
3）基础特别处理说明：当基地承载力小于120kPa时，铺垫砂砾基础层，分两层铺设，下层用粒径5～32mm的碎石，厚度150mm，上层铺中粗砂，厚度100mm；对软土地基，当基础承载力小于设计要求或由于施工期降水等原因，地基原状土被扰动而影响地基承载能力时，必须对地基进行加固，在达到规定承载力后，铺设砂石垫层，详见06MS201-2。
（14）沟槽开挖质量控制
向施工人员进行详细的施工交底，内容包括挖槽断面、堆土位置、地下情况、安全要求等。挖土机械保持良好的工作状态，挖槽时为了确保槽底土壤不被扰动和破坏，开挖时在设计槽底高程以上留20cm 左右不挖，此层用人工清除。在沟槽两端设立安全设施和警告标志，如护栏、路障及危险旗，在夜间悬挂红灯。

序号
检查项目
允许偏差（mm）
检 验 频 率
检验方法
范围
点数
1
槽底高程
土方
±20
两井之间
3
用水准仪测量
石方
+20、-200
2
槽底中线每侧宽度
不小于规定
两井之间
6
挂中线用钢尺量测，每侧计三点
3
槽底坡度
不陡于规定
两井之间
6
用坡度尺量测，每侧计三点

4、管道安装
基槽开挖成型验槽合格后，方能进行下一步工序施工。
雨水管道采用180°砂石基础．管底垫层厚度按管径大小按下表确定。
序号
管内径（mm）
400
500
600
700
800
900
1000
1100
1200
≥1200
1
中粗砂垫层厚度（mm）
100
100
100
100
100
100
100
100
100
100
2
砂石基础厚度（mm）
100
100
100
150
150
200
200
200
250
300
3
中粗砂回填厚度（mm）
240
300
360
420
480
540
600
660
720
810～1775
备注：1、上表中1栏根据设计图纸要求设置。
2、上表中2、3栏依据详见国标图集06MS201-1-11）。
(1)管材要求：管材进场前须经监理、业主对生产厂家进行考察，考察其资质及生产规模，经监理、业主同意后方能采用该厂家生产的管材。所有管材进场须配齐检测报告、合格证等质检资料，现场进行抽查一定数量的混凝土管做破损检测，检测其强度及钢筋布置等参数是否符合要求，从多方面保证了进场管材的质量。
1）本工程中的雨水管道、污水管道均采用钢筋砼管道，钢筋砼管道管材应符合GB/T11936-2009。
2）雨水口连接管采用d300钢筋砼I级平口管，串联两个雨水口后采用d400，≥0.01。
3）雨水口连接管采用360°混凝土基础，详见大样图。

4）当雨水支管与排水主管垂直净距小于0.15m时，对交叉处的排水主管采用C20混凝土满包处理。
5）采用砂石基础的承插式钢筋砼管道采用橡胶圈接口，所采用接口橡胶圈的性能指标应符合相关规定，并与管材配套供应，参见06MS201-1/23。
(2 ) 管道吊装
1）吊装顺序
吊车到达吊位→吊车就位（垫枕木、伸放支腿）→吊臂竖立→吊具安装→试吊→吊装作业→构件就位→吊具拆除→吊车离场。本工程管道采用25T汽车吊吊装，以确保吊装作业安全。
2）管道在运输、装卸过程中应采取防撞措施，避免管节损坏或产生裂纹。管道堆放在垫木上，管道之间的垫木必须上下对齐在一条直线上，每根管子的两块垫木间的距离为0.6倍的管道长度，管段下沟前，应逐根检查承口和管材有无损坏现象。吊装时必须平正，切忌碰撞管道的任何部位。污雨水管道的安装工作采用吊车下管法。
3）管道采用汽车式吊车吊运，人工配合安装，现场设专人进行吊装作业指挥，指挥人员必须熟悉机械吊装的有关安全操作规程，驾驶员必须听从指挥人员的指挥进行吊装作业，机械下管时，吊车距坡口的距离不小于2m，以避免沟壁塌方，管道下沟槽过程中禁止人员进入基槽，防止发生人身伤害。
4）吊车驾驶员必须持有特种作业操作证，否则严禁上岗。吊车在使用前应全面进行性能和安全性检查，主要检查内容为：液压系统是否正常，是否定期进行保养维护；吊绳是否完好，有无断丝、滑丝；吊钩与吊绳是否连接牢固。
5）起重机的边幅指示器，力矩限制器、行程开关等安全保护装备必须齐全完整、灵敏可靠，不得随意调整和拆除，亦不得用限位装备代替操作；起重臂最大仰角不超过78°。
6）吊车作业道路应碾压平整密实，一般情况纵向坡度不大于3‰，横向坡度不大于1‰，保证有效支撑宽度，支撑腿枕木必须结实牢固，如有损坏立即更换，吊车沿沟槽开行距沟边应间隔3.5m的距离，以避免沟壁垮塌。
7）作业前应检查作业区域是否有供电线路以及树木等影响操作视线的障碍物等，确保作业安全。起重机不得停置在斜坡上工作、回转，不允许起重机两边轮胎一高一低。
8）管道在下沟前应进行试吊，确认可靠后方可调运。在起吊作业区域内，任何人不得在吊钩或被吊起的重物下面通过或站立。
9）下沟前应对石方管沟进行认真的检查，对沟壁、沟底凸起的石块要进行清理，沟底的中粗砂层要均匀、平坦、无杂物，待监理工程师认为符合要求时，方可进行下沟作业。下沟时应在靠线一侧设保护屏，采用竹笆片或类似的材料垫在管壁上，以保证管子下沟时不与沟壁接触。
10）管道下沟时，应轻轻放置沟底，不得排空挡下落。应避免管道碰撞沟壁，以避免沟壁塌方和管道损伤。曲线段管道下沟时，应使吊带或滚轮位于管沟弧形的顶点附近，以保证管道下沟过程中不碰撞沟壁，必要时在沟壁垫上木板或草袋。
11）吊装时由专人采用旗帜指挥，专职安全员全过程旁站，吊装涵管采用专业挂钩，作业前仔细检查，确保牢固，起吊时应按重心位置正确地固定管道，保证起吊平稳。管道下沟槽时，不得与槽壁支撑及槽下的管道相互碰撞，以保证管道的密封安装。
12）安装管节时必须精确放样并挂线，从下游往上游安装，边安装边检查管子的平整度和顺直度，管内不得有泥土、砂浆等杂物。每节管子必须紧贴垫层上，使管道受力均匀。
13）吊车下管时采用分段式下管，即将管一节一节分别吊起后下入沟槽内组对。
如图所示：

14）在吊装工程中吊装作业范围内用锥型筒隔离，拉警戒线，四周摆放安全警示牌，设安全指挥人员2名，至吊装完毕方可撤离。
15）作业后，应将起重臂全部缩回放在支架上，再收回支腿。吊钩应用专用钢丝绳挂牢；应将车架尾部两撑杆分别撑在尾部下方的支座内，并用螺母固定；应将阻止机身旋转的销式制动器插入销孔，并将取力器操纵手柄放在脱开位置，最后应锁住起重操纵室门。
16）接管
接管对口过程中，管道要平行沟槽起吊，对口才能正常。对口完毕后，应用十字架、线垂等校正管中线位置，松开起吊装置后再 松开对管装置。接口在正常对接时，插口应均匀进入承口，胶圈在预定的承插口工作面上，承插口对接时，应控制安装尺寸以保持管节接口间隙尺寸达到规定要求值，并承插口间的间隙和距离均匀一致。拉管时，在管内安装接紧装置，用10t葫芦人工拉紧至管内口间隙，不应大于15mm。推入深度应达到标记环，然后松开葫芦，并复查与其相邻已安好的第一节至第二节接口推入深度。然后进行安装下根管。

对口拉管示意图
管子就位后用专门工具检查橡胶圈是否到位和承插口之间的接口间隙。每安装一节管子后应检查校测高程及相对转角。如发现问题应及时调整。
17）稳管：
由于部分管段不是安装在同一高程上，而是有一定的坡度，使插口工作面有斜坡，安装顶力消除后，水平分力的反作用以及地基的不稳定，受管子自重的影响，造成非正常回弹(即回弹量过大)。因此，还须采取在管道两边回填部分土进行稳管，使之随后安装的管子能阻止它的回弹．然后对刚安装的管子稳管。
18）接口
①柔性接口
柔性接口的钢筋混凝土管安装前，承口内工作面、插口外工作面应清洗干净；套在插口上的橡胶圈应平直、无扭曲，应正确就位；橡胶圈表面和承口工作面应涂刷无腐蚀性的润滑剂；安装后放松外力：管节回弹不得大于l0mm，且橡胶圈应在承、插口工作面上，柔性接口管道采用的橡胶密封圈应满足JC/T946-2005标准要求；每个橡胶圈的接头不得超过2个。

承插口管柔性接口示意图
当采用360度混凝土满包基础时，每隔20设现浇混凝土套环柔性接口，作法详见国标图，其柔性接口处混凝土基础分缝，缝内采用沥青麻丝填塞。
②刚性接口
a刚性接口的钢筋砼管道，钢丝网，水泥浆抹带接口材料应符合下列规定：
b选用粒径0.5~1.5，含泥量不大于3%的洁净砂。
c选用10mm×10mm，丝径为20号的钢丝网。
d抹带前应将管口的外壁凿毛、洗净。
e钢丝网端头应在浇筑砼管座时插入砼内，在砼初凝前分层抹压钢丝网水泥砂浆抹带。
f抹带完成后立即用吸水性强的材料覆盖，3~4小时后洒水养护。
g水泥砂浆填缝及抹带接口作业时落入管道内的接口材料应清除，管径大于或等于700mm，应采用水泥砂浆将管道内接口部位抹平、压光，管径小于700mm时，填缝后应立即抹平。
5、沟槽回填
沟槽回填压实系数按《给排水管道工程施工及验收规范（GB50268-2008）》的规定执行。
1）管顶50cm范围（II区）回填压实系数为0.85，要求木夯夯实。若因特殊因素需增加管顶压实系数时，管道胸腔（I区）回填压实系数≥0.90，必要时应对管道采取加固措施，管道两侧对称回填，要求木夯夯实。
2）排水管道180度砂石基础以上、管顶50cm以下沟槽，采用砂卵石回填，其粒径不大于25mm。
3）在车道下，雨水口接入管沟槽回填按照路基要求，其他段落沟槽采用砂卵石回填。
4）沟槽回填说明：

6、检查井
（1）排水检查井采用钢筋砼结构，当d≤1000管径时采用圆形排水检查井，井径按06MS201“排水检查井尺寸表”检查井做法详见06MS201；当d＞1000管径时采用矩形或扇形排水检查井,检查井作法详见06MS201。位于车道下的检查井设置加强井圈，依据设计图纸《检查井井圈、井座加强设计图》，井周100cm范围内采用5%水稳加强，自井底至水泥稳定层底。混凝土检查井要求混凝土面浇筑平整，不再抹面。
（2）检查井井盖与井座选用原则：主线检测井及位于车行道下的检查井支管井均采用球墨铸铁材料的井盖及井座，产品必须满足《检测井盖》（GB/T23858-2009），车行道检查井井盖采用D400类型；道路红线外绿化带及道路分隔绿化带检查井井盖采用A15类型，并设置防盗、防跳、防坠装置，井盖180°可开启，井口为700mm。
检查井位于车行、人行道路下时，井盖应与道路齐平，位于绿化带时应高于地面0.1m。检查井位于人行道的井盖采用钢包边景观专用井盖。
检查井位于车行道下时，检查井应应进行加固，避免井周沉降。
当管道跌水水头≥1.0m时设置跌水井，跌水井采用06MS201国标图集。
雨污水检查井井盖应有标识。
检查井内设置安全防坠网。

7、雨水检查井施工工艺
雨水检查井严格按照《市政排水管道工程及附属设施》06MS201-3/12执行。施工工序：检查井井底夯实→绑扎底板钢筋→浇筑底板砼→绑扎井室钢筋→井室关模（内外模板）→浇筑井室砼→盖检查井盖板（盖板预制）→井筒关模（内外模板）→浇筑砼。
（1）测量放线
由测量人员按设计图纸放好井位桩，并定出收水井高程。对标高、轴线进行复核，若有问题及时调整。
（2）开挖
班组按检查井位置进行开槽，井周每边留出30cm的余量，控制设计标高。检查槽深槽宽，清平槽底，进行素土夯实。
（3）基础混凝土
浇筑10cm厚C15混凝土垫层后，再砼基础底板，养护达一定强度后再进行井身施工。
（4）构筑物结构施工
1）底板混凝土浇筑完成，然后浇筑砼检查井井室及井筒，其中注意梯步的预埋，井墙及底板混凝土为C25P4；钢筋锚固长度33d，搭接长度40d；基础下层筋保护层4cm，其它为3.5cm。路面范围内的井室周围，100cm范围内采用5%水稳加强至路面水稳层底标高；
。
2）现浇钢筋混凝土结构的井室施工应符合下列规定：
①、浇筑前、钢筋、模板工程经检验合格，混凝土配合比满足设计要求；
②、振捣密实，无漏振、走模、漏浆等现象；
③、及时进行养护，强度等级未达设计要求不得受力；
④、浇筑时应同时安装踏步，踏步安装后在混凝土未达到规定抗压强度前不得踩踏。浇筑检查井井室及井筒时，预留Φ50mm的踏步套管，井室、井筒采用塑钢或铸铁小踏步。踏步安装时，井室以盖板下120mm为基准，井筒以盖板下220mm为基准，步距为360mm。
3）井室内部处理应符合下列规定：
①、预留孔、预埋件应符合设计和管道施工工艺要求；
②、排水检查井的流槽表面应平顺、圆滑、光洁，并与上下游管道底部接顺；
③、透气井及排水落水井、跌水井的工艺尺寸应按设计要求进行施工；
④、不开槽法施工的管道，工作井作为管道井室使用时，其洞口处理及井内布置应符合设计要求。
4）井室、雨水口及其他附属构筑物周围回填应符合下列规定：
①、井室周围的回填，应与管道沟槽回填同时进行；不便同时 进行时，应留台阶形接茬；
②、井室周围回填压实时应沿井室中心对称进行，且不得漏夯；
③、回填材料压实后应与井壁紧贴；
④、路面范围内的井室周围，100cm范围内采用5%水稳加强至路面水稳层底标高；
⑤、严禁在槽壁取土回填。
5）流槽施工，施工前清除井内杂物，清理完成后由人工采用页岩砖+M7.5水泥砂浆浆砌，砌筑完成用M7.5水泥砂浆抹面。
6）检查井施工脚手架、支模支撑架采用48*3.5mm钢管，施工严格按照建筑脚手架搭设规范实施。
8、施工注意事项
⑴施工前应严格按照《给排水管道工程施工及验收规范(GB 50268-2008)》作施工准备，施工前，必须调查核实道路、排水管、出口处河道、其它管线等相关构筑物位置、高程等基本资料，若存在矛盾或其它实施障碍，应在正式开工前提出并解决。若在施工期间出现因前期调查不清而未提前解决的实施障碍，由施工方负责解决方案，并经设计人员审核。
⑵在道路纵坡低点及交叉口最低点增设雨水口。
⑶管道安装时，宜按先下游后上游次序安装，管道承口朝向施工前进的方向。管道两侧应同时均匀回填，以免管道及构筑物发生位移。
⑷沟漕开挖中，应对适宜回填的土方分别堆放并采取保护措施，尽可能避免或减少借土回填。
⑸严格按《给排水管道工程施工及验收规范(GB 50268-2008)》作好施工排水。
⑹在规划道路交叉口处，如暂不完全实施该交叉口，排水管道修建至本次道路实施范围线后，做临时封堵。
9、降排水措施
若遇有地下水时，应采用可靠的降水措施，做到干槽施工。详见降水专项方案。
10、预留雨水支管（井）
雨水预留支管管径为D600，污水预留支管管径为D400，i=0.003。预留支管检查井位于道路红线外1.0～1.5m处，道路有绿化带时预留支管检查井位于绿化带内侧1.0m处，雨水预留检查井加深0.5m用于沉沙。
所有雨污水预留检查井均要求管线预留至检查井外1.0m，避免后续接管时破坏检查井。
