1#、2#楼悬挑防护棚搭设方案.doc

中国水利水电第二工程局有限公司 星湖湾高层一期二标段3#、4#楼高层防护棚搭设施工方案

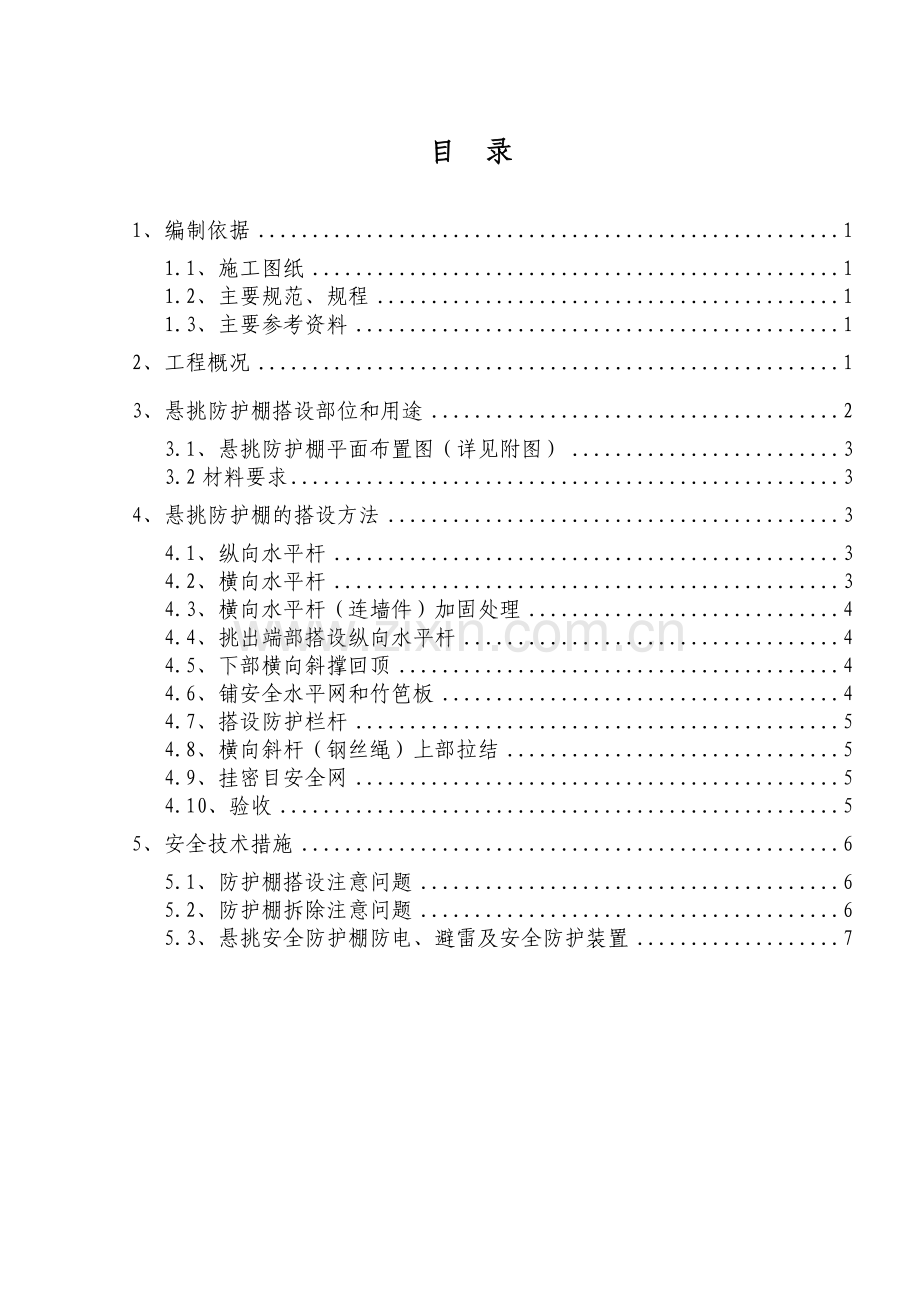

目 录

1、编制依据 1
1.1、施工图纸 1
1.2、主要规范、规程 1
1.3、主要参考资料 1
2、工程概况 1
3、悬挑防护棚搭设部位和用途 2
3.1、悬挑防护棚平面布置图（详见附图） 3
3.2材料要求 3
4、悬挑防护棚的搭设方法 3
4.1、纵向水平杆 3
4.2、横向水平杆 3
4.3、横向水平杆（连墙件）加固处理 4
4.4、挑出端部搭设纵向水平杆 4
4.5、下部横向斜撑回顶 4
4.6、铺安全水平网和竹笆板 4
4.7、搭设防护栏杆 5
4.8、横向斜杆（钢丝绳）上部拉结 5
4.9、挂密目安全网 5
4.10、验收 5
5、安全技术措施 6
5.1、防护棚搭设注意问题 6
5.2、防护棚拆除注意问题 6
5.3、悬挑安全防护棚防电、避雷及安全防护装置 7

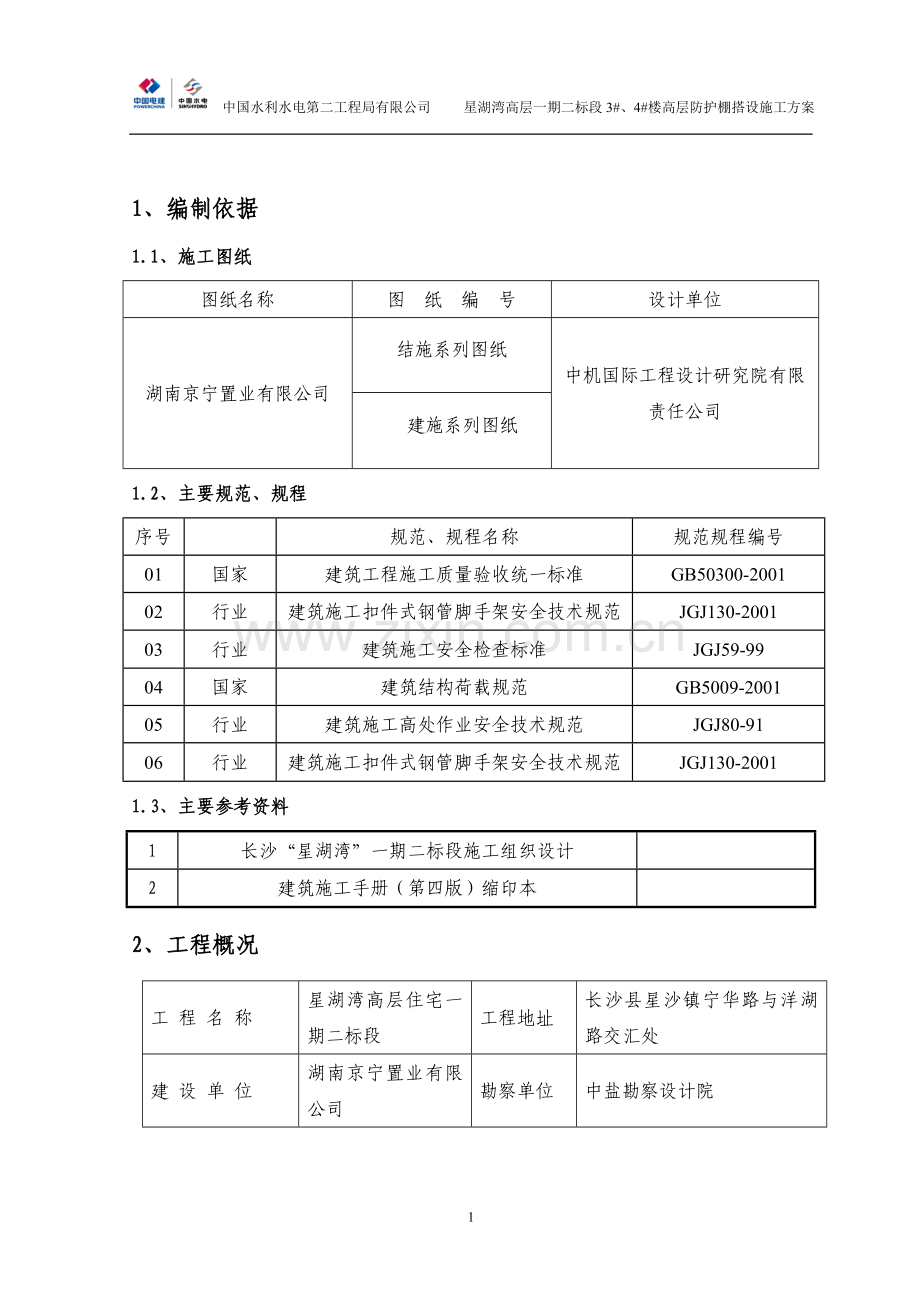

1、编制依据
1.1、施工图纸
图纸名称
图 纸 编 号
设计单位
湖南京宁置业有限公司
结施系列图纸
中机国际工程设计研究院有限责任公司
建施系列图纸
1.2、主要规范、规程
序号

规范、规程名称
规范规程编号
01
国家
建筑工程施工质量验收统一标准
GB50300-2001
02
行业
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2001
03
行业
建筑施工安全检查标准
JGJ59-99
04
国家
建筑结构荷载规范
GB5009-2001
05
行业
建筑施工高处作业安全技术规范
JGJ80-91
06
行业
建筑施工扣件式钢管脚手架安全技术规范
JGJ130-2001
1.3、主要参考资料
1
长沙“星湖湾”一期二标段施工组织设计

2
建筑施工手册（第四版）缩印本

2、工程概况
工 程 名 称
星湖湾高层住宅一期二标段
工程地址
长沙县星沙镇宁华路与洋湖路交汇处
建 设 单 位
湖南京宁置业有限公司
勘察单位
中盐勘察设计院
设 计 单 位

监理单位

安全监督部门

总包单位

基地总建筑面积 平方米, 整体地形较为平坦。周边道路中已建成，开发条件较好。
本工程建筑物室内地面标高±0.000相当于绝对标高57.20m。
质量标准：符合国家现行《建筑工程施工质量验收统一标准》。
施工范围：星湖湾高层住宅小区一期工程 栋及部分地下室，包括土建、装饰、水电及附属工程施工等；
结构形式为剪力墙结构，抗震设防列度为6度。
1#楼
地上32层，地下1层

建筑物
总高
92.800米
2#楼
地上34层，地下1层
98.600米
3#楼
地上34层，地下1层
98.600米
4#楼
地上30层，地下1层
87.000米

3、悬挑防护棚搭设部位和用途
随着高层主体结构施工高度的增加，二次结构的插入，施工场地愈来愈狭小，且高层施工过程中存在着高空坠物伤人、伤物等重大安全隐患。故制定悬挑防护棚专项施工方案，在一期二标段1#楼第九层、2#楼第十五层上，沿主楼轮廓线，选择下部有施工道路和人行通道的区域，搭设一道悬挑防护棚，用以解决人员出入施工场地以及下部施工作业的安全问题。
3.1、悬挑防护棚平面布置图（详见附图）
4、悬挑防护棚的搭设方法
4.1材料要求
1）搭设脚手架全部采用ф48mm，壁厚3.0mm的钢管，其质量符合现行国家标准规定。
2）脚手架钢管的尺寸、横向水平杆最大长度6m，每根钢管的最大质量不小于25KG.
3）钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
4）钢管上严禁打孔，钢管在使用前先涂刷防锈漆。
5) 扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。
6) 新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。
7) 旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
8) 新、旧扣件均进行防锈处理。
4.2、纵向水平杆
对第二道悬挑层梁板以上的悬挑工字钢脚手架进行加固处理（刚性连墙件和剪刀撑）以后，在该层外架1.2米步距左右设置一道纵向水平杆，纵距同外架双立杆。搭设长度为悬挑防护棚搭设长度，在施工电梯和塔吊处不搭设，断开。
4.3、横向水平杆
纵向水平杆搭设完毕后，在距外脚手架边缘搭设挑出距离为3米（为挑出尺寸最大距离）的横向水平杆，纵距同外架立杆（即1.5m），与纵向水平杆一起紧靠在每一处立杆上。
横向水平杆挑出长度应保持一致，在阴阳角部位，可适当加长挑出距离，但不得大于0.3米。
当横向水平杆靠墙时，距墙要大于0.1米，当横向水平杆位于转角处（阴阳角部位）时，内伸长度必须大于两跨以上，紧固在立杆内侧；
当挑出的端部没有斜杆拉结时，必须加一个防滑扣件，当位于阴阳角部位时，上部必须用斜杆（钢丝绳）拉结，下部用斜杆支撑。
当横向水平杆靠窗洞时，内伸长度必须伸入该洞口内，伸入长度大于0.2米，便于横向水平杆加固。
4.4、横向水平杆（连墙件）加固处理
对横向水平杆挑出距离和伸入门窗洞口的距离进行检查验收之后，在每隔两跨（不得大于两跨），进行一次连墙拉结，用钢管直接紧固在门窗洞口内侧；门窗洞口内的钢管，必须用卡子紧固在两侧墙体上，横向水平杆搭接其上。
4.5、挑出端部搭设纵向水平杆
1）在对横向水平杆进行加固处理验收之后，在挑出3米（不得超过的最大挑出距离）的横向水平杆上，搭设两道纵向水平杆，间距为1.5米，其端部一道纵向水平杆距杆件边缘不得小于0.1米。
2）水平杆件的接长一般采用对接扣件的连接方式。当在建筑物转角等部位必须搭接接长时，应等间距设置3个旋转扣件固定，端部扣件距离板边缘至搭接纵向水平杆的杆端不应小于100mm。
4.6、下部横向斜撑回顶
1）下部回顶水平方向每隔两跨必须设置，相邻回顶支撑斜杆不得大于两跨。即在每隔两跨（不得大于3米）的立杆上，竖向垂直距离不得大于1.5米，设置一道斜撑；
2）该下部斜撑上端紧固在距挑出杆件1.5米的第一道纵向水平杆处，紧扣在横向水平杆上；下端紧固在相邻立杆上，与立杆保持成水平面；
3）在阴阳角处，每隔一跨设置（不得少于三跨），设置的下部支撑不少于三道；该三道支撑下端头相邻之间的距离不得大于0.2米，应紧靠在同一根立杆上。
4）所有支撑的下端部应保持在同一水平面上。
4.7、铺安全水平网和竹笆板
1）在挑出部位铺一道安全水平网，（双排双管立杆部位同样铺一道安全水平网），要求水平网捆扎牢固，能承受100公斤的物体在10米高处只有下落的冲击荷载。
2）铺竹笆板：在双排双管立杆部位满铺脚手板，在挑出杆件上，满铺竹笆板。
4.8、搭设防护栏杆
1）在挑出杆件的端部，距边缘不得小于0.1米处（一般为0.1～0.2米的挑出端头），搭设高度为1.2米的竖向钢管，纵距同横向水平杆，搭设在挑出的横向水平杆上。
2）在该竖向钢管的上端，距离上部端头0.1～0.2米处搭设一道纵向水平杆。
3) 栏杆刷红白颜色油漆，底部做200mm高踢脚板，上部挂满安全网。
4.9、横向斜杆（钢丝绳）上部拉结
1）拉杆的下端部紧扣在横向水平杆挑出的端部，距杆件的端头约0.1米，与栏杆的竖向钢管紧靠连接，每隔3米设置一道，拉杆的垂直距离不得小于2个步距，步距为1.5米,成约45～60的角度，与外架立杆保持在一个水平面；
2）拉杆的上端头宜搭接在外架内立杆内侧，并紧扣在伸入窗洞口的小横杆上固定，或与外架的连墙件连接。
3）斜杆一般用通长杆件，不宜接长。
4）上部拉结杆件每隔两跨（不得大于3米）设置一道。在阴阳角处，设置的上部拉结杆件，不少于三道。该三道拉结杆件上端头相邻之间的距离不得大于0.2米。
5）阴阳角处，每隔一跨设置（不得少于三跨）；所有斜撑的下端部应保持在同一水平线上。
6）钢丝绳拉结：选用直径φ15.5钢丝绳，每隔6米设置一道，与上部拉结杆件错开布置，下端部紧扣在挑出的第一道水平杆件外侧，或挑出水平杆的中部；上端头同上部拉结杆件，紧扣在伸入窗洞口内侧的钢管上，或者其刚性连墙件上。
7）在阴阳角处，钢丝绳必须设置，每隔一跨设置（不得少于三跨）。
4.10、挂密目安全网
在挑出部位的防护栏杆上，满挂密目安全网一道，立网的下口与立杆或建筑物要牢固的扎结，固定点的间距应不大于50cm。在外脚手架和悬挑防护棚之间，用满挂密目安全网隔离开来，要绷紧挂直，防止人或物体攀爬上挑架。
4.11、验收
悬挑防护棚搭设每完成一道工序后，要进行自检验收并报项目部验收。
5、安全技术措施
5.1、防护棚搭设注意问题
1）悬挑防护棚支搭以前，必须按照规定的构造方案和尺寸进行搭设向所有参加作业人员进行书面交底。
2）操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。
3）架子工在高处(距地高度2m以上)作业时，必须佩带安全带。所用的杆子应栓2m长的杆子绳。安全带必须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子。在架子上操作应精力集中，禁止打闹和玩笑，休息时应下架子。严禁酒后作业。
4）大横杆应绑在立杆里边，绑第一步大横杆时，必须检查立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须2--3人配合操作，由中间一人结杆、放平，按顺序绑扎。
5）递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离3m以外。吊运脚手板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。
6）未搭完的一切悬挑防护棚，非架子工一律不准上架。架子搭完后由施工人员会同架子组长以及使用工种、技术、安全等有关人员共同进行验收，验收合格、办理交接验收手续后方可使用。使用中的架子必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由架子工负责操作。
及时与结构拉结或临时回顶，以确保搭设过程的安全；
8) 所有的架子，经过大风、大雨后，要进行检查，如发现倾斜下沉及松扣、崩扣要及时修理。
5.2、防护棚拆除注意问题
（1）防护棚拆除前，工长要向拆架施工人员进行书面安全交底工作。交底有接受人签字。
（2）防护棚拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。
（3）拆架前在地上用绳子或铁丝先拉好围栏，没有监护人，没有安全员工长在场，外架不准拆除。
（4）架子拆除程序应由上而下，按层按步拆除。拉杆不准一次性全部拆除，要求杆拆到哪一层，拉杆拆到哪一层。
（5）拆杆和放杆时必须由2～3人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。
（6）拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。
（7）拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放在工具套内。
（8）拆架休息时不准坐在架子上或不安全的地方，严禁在拆架时嘻戏打闹。
（9）拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。
（10）拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。
（11）拆下来的钢管要定期重新外刷一道防锈漆，刷一道调合漆。弯管要调直，扣件要上油润滑。
（12）严禁架子工在夜间进行架子搭拆工作。未尽事宜工长在安全技术交底中做详细的交底，施工中存在问题的地方应及时与技术部门联系，以便及时纠正。
（13）在靠近电源处拆除悬挑安全防护棚时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在悬挑安全防护棚上，以防止漏电伤人。
5.3、悬挑安全防护棚防电、避雷及安全防护装置
（1）、防电
1）．钢管悬挑安全防护棚不应搭设在距离外电架空线路的安全距离以内.
悬挑安全防护棚的外侧边缘与外电架空线路的边线间的最小安全操作距离满足要求。
⑵．对于达不到上述规定最小距离时，必须采取防护措施，增设屏障、遮栏、围杆或保护网，并悬挂醒目的警告标志牌。
⑶．悬挑安全防护棚搭设和使用期间，要严防与带电体接触，当需要穿过靠近380V以内的电力线路，距离线路在2m以内时，搭设和使用期间应断电或拆除电源，如不能拆除，应采取下列措施：
①对电线和悬挑安全防护棚分别采取有效的绝缘措施；
②对悬挑安全防护棚要采取可靠的安全接地处理；
2）、避雷
搭设悬挑安全防护棚时，应安装避雷针、避雷器、避雷线。
悬挑安全防护棚防雷接地，将建筑物上的避雷针引出与各段悬挑安全防护棚承载装置的四角焊接，接地电阻不大于10Ω。
