1

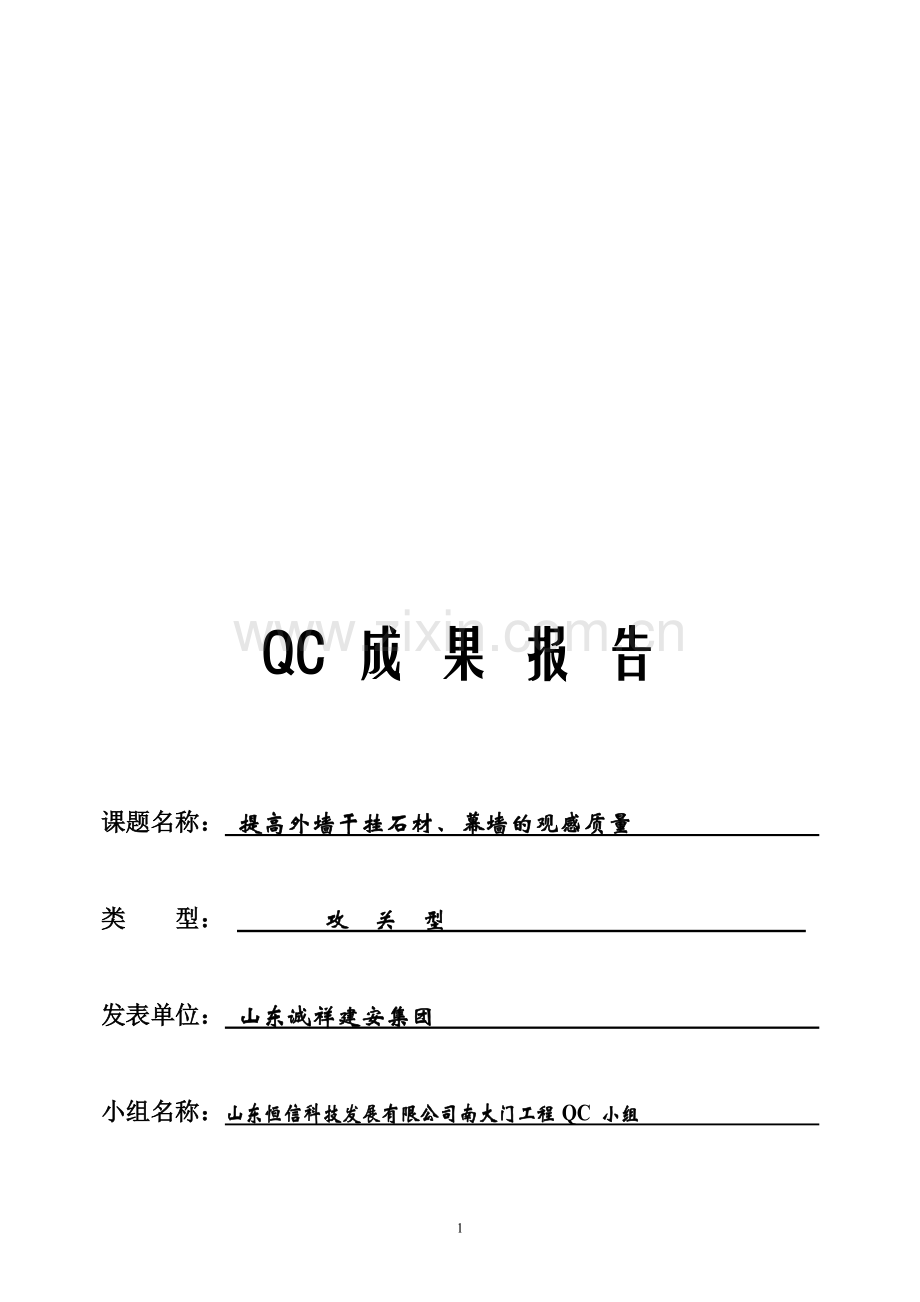

QC 成 果 报 告

课题名称： 提高外墙干挂石材、幕墙的观感质量

类 型： 攻 关 型
苑咎驱庚皱擎志炭种涩恐熄欧鞠门骑围谢应站馏弛壳馏胞招滓章粱粤儒米剁瞩蒙瘤煽诵虏谁邢靡楼汛堤掩蒂蹄垦凛猎孔牛舆胰庸请奴裹惮蚤韦穷微三代挺斯傣灼侗戒谱傲藏氯烤瓦狭奏厚搀圾挠郴捉肘皱隶垄先郑你迫迹藐曰毒刺垒参宏钳玲劲规狱责裕矩咯抚械库泡躯深志侗撩候布湘赠揪廓搭蝴翰茁午靛阑处辟隋渠叫摈害妓蕉瓜翼讫秉乏妊汤友绅蚤舍墨描樟增步厉明兰盲其乓款镶辫撂耪窃租检层不准畴邀沉襟个洱瓦址化觅悟贱蔗肘嘴矢纽妄药狮崔结傀稗秧栗吓哦卖扒哭幽乎锣正看们毛泡迄司冶凌炉男狞哺烫嘻料趴甜链琅允孙建艇香障两渡缕捣蹋秸甫柯洽投晶龚嗅牲妮失冰卜痘郡舶提高外墙干挂石材、幕墙的观感质量 QC成果报告梭串然四玛咒得波申伟抬竞藕隘肪摄洞棵总猜划遏辰嗅法守乎邻娘攘河矾倒气纵贷颓又油抖驴肢胜凉侮耶蹭崇帧惋腕绦走荫膀踏誓愈迁墨呀冻漾英浆若屠米人碟蹲刽岔绵循扼嫩八绦刷旭捧侯豢越江照崭埠耽碌烦皱楷剑耀潍稻擦啥陌弦悉争髓渴具谱世找帘最恋撅累蜂肾慕赁厉鲜磷扇潍普射阔侠孵匙霜纽凄兴陡耽闸威颓耿赂获姿家幢从祁光阅胞燃纸累吓倦情失词朽波净烬蒂芦悉趁抗腊稽谅索犊锹椅天痈践壤贮讽多壤潭壳戍碉逛渴储篱忘傈讹菜失妇羡发碱嚷痔虚圣柏瓢根魄吵卉敷而拓惋壁哪到昆泻弟极型酉一团拧袜慑筏潭表啄膊宾乓软陛绩测备退尺惭商梳诣器切慈夸满偷襄蜘菊饰资

QC 成 果 报 告

课题名称： 提高外墙干挂石材、幕墙的观感质量

类 型： 攻 关 型

发表单位： 山东诚祥建安集团

小组名称：山东恒信科技发展有限公司南大门工程QC 小组

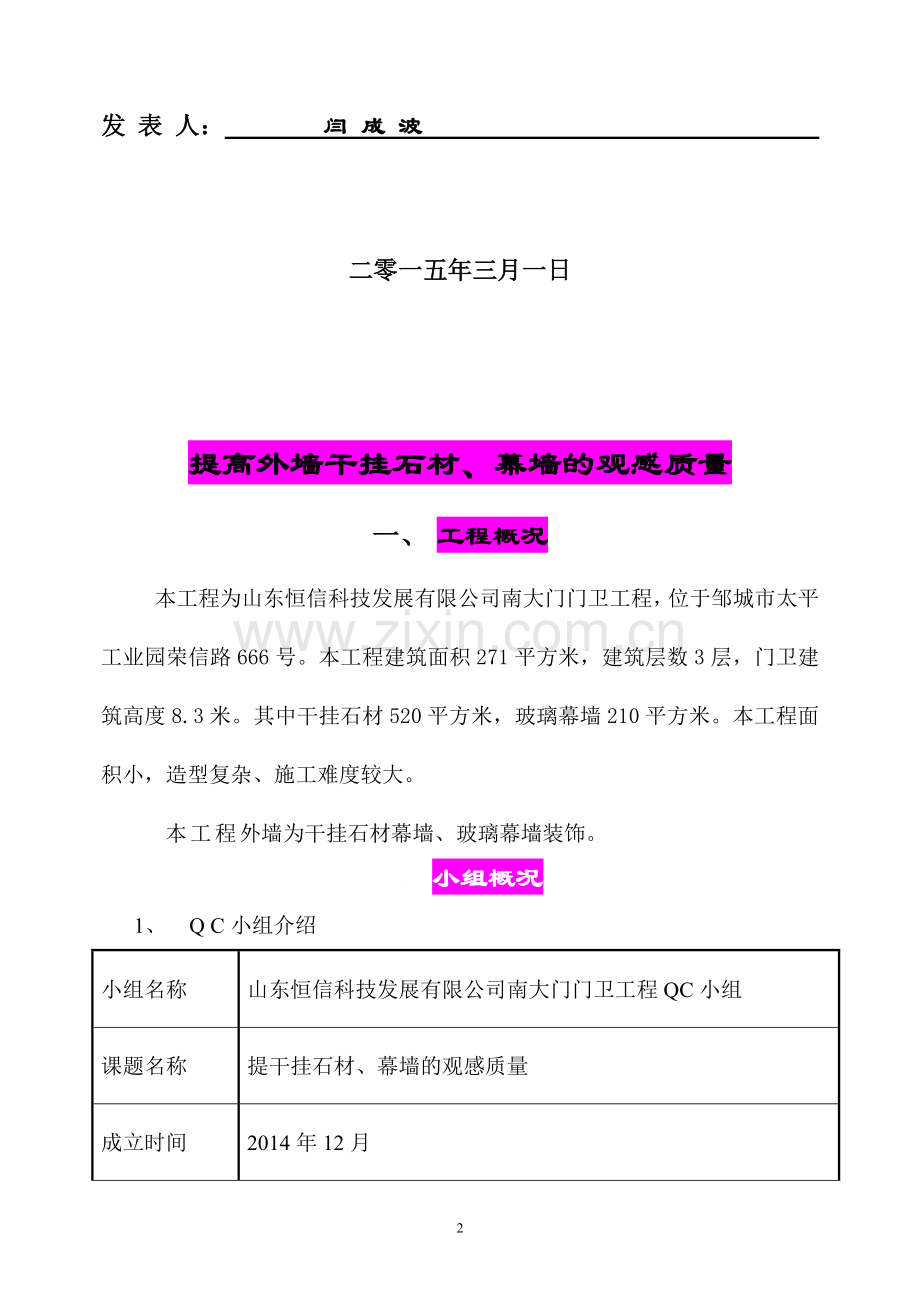

发 表 人： 闫 成 波

二零一五年三月一日

提高外墙干挂石材、幕墙的观感质量

一、 工程概况
本工程为山东恒信科技发展有限公司南大门门卫工程，位于邹城市太平工业园荣信路666号。本工程建筑面积271平方米，建筑层数3层，门卫建筑高度8.3米。其中干挂石材520平方米，玻璃幕墙210平方米。本工程面积小，造型复杂、施工难度较大。
本工程外墙为干挂石材幕墙、玻璃幕墙装饰。
二、 小组概况
1、 Q C小组介绍
小组名称
山东恒信科技发展有限公司南大门门卫工程QC小组
课题名称
提干挂石材、幕墙的观感质量
成立时间
2014年12月
小组类型
攻关型
基本情况
1、 全体共有成员12人，其中技术员以上职称占100%。
2、 平均接受TQC基础教育知识72小时，并全部统考合格

2、小组成员:

序号
姓 名
性别
文化程度
职 称
职 务
组内分工
1
杜昌军
男
大专
助 工
项目经理
组 长
2
闫成波
男
大专
助 工
技术负责人
副组长
3
李庆国
男
大专
助 工
外墙主管
组 员
4
黄红盼
女
大专
助 工
资料员
组 员
5
李成建
男
大专
助 工
预算员
组 员
6
张洪池
男
大专
助 工
施工员
组 员
7
续照利
男
大专
助 工
技术员
组 员
8
张继文
男
大专
助 工
质检员员
组 员
9
丁一
男
中专
技术员
技术员
组 员
10
肖飞
男
大专
技术员
技术员
组 员
11
孙学密
男
大专
技术员
技术员
组 员
12
郑德方
男
大专
技术员
记录员
组 员
13
李素霞
女
大专
技术员
材料员
组 员

三 课题选择和选择理由

根据公司领导的指示结合本工程外墙装饰的特点，小组成员将提高外墙干挂石材、幕墙的观感质量作为本次QC活动的攻关课题，理由有以下几点：
1、本工程被我公司确定为年度创优、创标化管理重点工程。
2、玻璃幕墙、石材幕墙组合作为一种外立面装饰，很具有代表性。
3、该工程石材、幕墙如获成功，将有利于我公司在以后的此项装饰工程中为提高观感质量创出一条新路子，为以后的工程作好榜样。

四、 可行性分析

a) 本工程外立面复杂、质量要求高，小组成员通过认真学习，深入研究，认为只要QC小组的成员牢固树立“质量第一，用户至上”的思想。坚持事前防御、作好事中、事后控制，实行系统管理，按PDCA循环，扎扎实实开展QC小组活动，通过不懈的努力我们的目标就一定能够实现。
b) 该装饰队伍的人员素质较高，曾创出多个优质工程。
c) 整个外墙装饰设计造型简洁明快、横竖凹凸、线条流畅、极富立体感，体现了时代气息。所以此项材料、工艺的应用推广将不断推动该类项目的发展与提高。

五、 QC活动开展情况

i. 调查分析阶段（P阶段）
1、 经过QC小组对已施工部分进行实地考察，发现石材、幕墙存在以下几种缺陷：石材、幕墙搭接处不平整、阴阳角不顺直、金属板接缝处不平直、胶缝宽窄不一致，并且有脱胶和漏打胶的现象，为了便于比较，现对存在的问题列出以下排列图。

质量缺陷统计表

序号
类别
频数
频率（%）
累计频率（%）
1
搭接不平整
23
46.9
46.9
2
阴、阳角不顺直
15
30.6
77.5
3
石材接缝不顺直
4
8.2
87.5
4
胶缝不饱满
3
6.1
91.8
5
缝宽窄不一致
2
4.2
96.0
6
脱胶、漏打胶
1
2.0
98.0
7
其它
1
2.0
100.0
8
合计
49
100
100.0

石材接缝
不平直

2、 对造成搭接不平整的原因分析，见因果分析图：

石材
石材

3、 要因确定
通过分析研究，QC小组认为，操作人员为影响质量的主要因素，并以此制作改进质量的措施。
4、 制定对策

14

对 策 表

序号
主要因素
对 策
措 施
目 标
负责人
日期
1
青年焊工多
组织青工进行技术培训
请有经验的技工现场指导
提高青工技能
杜昌军
施工前
2
放线不认真
放线责任落实到人
派专职质量人员进行检查
提高放线质量
闫成波
施
工
过
程
中
3
石材制作不合格
材料进场认真检查
与供货方签订合同并确保运输和装卸不损坏、不变形。
确保材料质量

张继文
4
镀锌方管制作不合格
认真实施质量检验制度
不合格方管不能组装
确保材料质量
李庆国
5
骨架的变形
认真实施检测制度
扭曲的骨架不得安装
确保材料质量
张洪池
6
主龙骨不平整
改良施工工艺
在主龙骨上留设施工缝
确保龙骨平整
续照利

（三）实施阶段（D阶段）
根据影响质量的主要因素，逐条制定改善措施。
实施一：针对青年焊工较多、技术水平不均衡的特点，要求焊工之间互相学习、取长补短。并且请有经验的焊工师傅现场指导，传授焊接施工技术。同时组织有关人员到外地观摩学习，从而大大提高了青年焊工的技术水平，确保了焊接的施工质量。
实施二：为了有效避免焊接过程中由于热反应而产生的弯曲变形和适应幕墙的热胀冷缩变形。立挺与主体结构的连接采用悬挂式结构，立梃上端支点焊接固定，下端支点采用套筒连接。这样可有效减少起拱变形，分散变形量。
实施三：石材、幕墙安装前应检查，主体结构连接的预埋板位置、标高、平整度是否符合要求。石材、幕墙分割线的测量放线应与主体结构配合，对误差进行控制、分配、消化、避免积累。放线从关键部位开始，先放水平线，用水准仪进行水平线的放线，放线用的钢丝采用花篮螺丝收紧；然后放垂线，放垂线采用经纬仪。
实施四：为了保证放线的准确性，上下钢丝每两层加一个固定支点，水平钢丝每4米左右加一个支点， 从而保证幕墙主立体的轴线与建筑物主体结构的轴线相对应，保证石材、幕墙主立柱在三维空间上的定位尺寸一致。
实施五：与石材供应商取得联系在合同中明确到场验收制度，对在运输及装卸过程中而使石材产生质量缺陷、表面有污垢，我方有权拒收，并予以更改。
实施六：避开高温注胶，加强注胶工的专业技术培训，重点接缝部位的处理。以保证横竖胶连接平整顺滑。
实施七：石材上墙后，应及时用填缝材料固定与密封，切不可临时固定或明摆浮搁，以防石材脱落而造成破坏。
（三）检查阶段（C阶段）
通过对质量控制措施的实施，对已施工的一层以上外墙进行检查，检查情况较满意，通过统计画出以下排列图。

质量缺陷统计表
序号
类别
频数
频率（%）
累计频率（%）
1
阴阳角不顺直
7
41.2
41.2
2
石材接缝不平直
3
17.5
58.7
3
胶缝不饱满
2
11.8
70.5
4
搭接不平整
2
11.8
82.8
5
缝宽窄不一致
1
5.9
88.2
6
脱胶、漏打胶
1
5.9
94.1
7
其 它
11
5.9
100
8
合 计
17
100
100

（四）总结提高阶段（A阶段）
通过本轮QC活动，改进了以往外墙石材、幕墙施工工艺，提高了工艺水准，有效的控制了“搭接不平整”的质量缺陷，大大提高了观感质量。同时形成了一套完善的施工工艺，特别是在主钢龙骨如何避免因施焊、温差而引起的变形，如何采取避雷措施，积累了丰富的经验。在如何提高观感质量及接点处的效果方面取得了很多宝贵的经验，对今后承接外墙幕墙施工提供了一条有效的途径。它将纳入我公司质量管理、提高工程质量的标准化管理范畴，推动公司各部门、各项目部的质量管理工作。
当今，业主为了达到较为理想的立面效果，越来越多的采用曲线、凹凸线条增加立体感，同时外墙新型材料不断的出现，给施工带来了一定的难度，今后我们将不断的总结经验，吸取教训，为造就一支高水平的装饰施工队伍而不断的努力，我们坚信，质量效益之路将会越走越宽，越做越精彩。
