松香污水处理方案

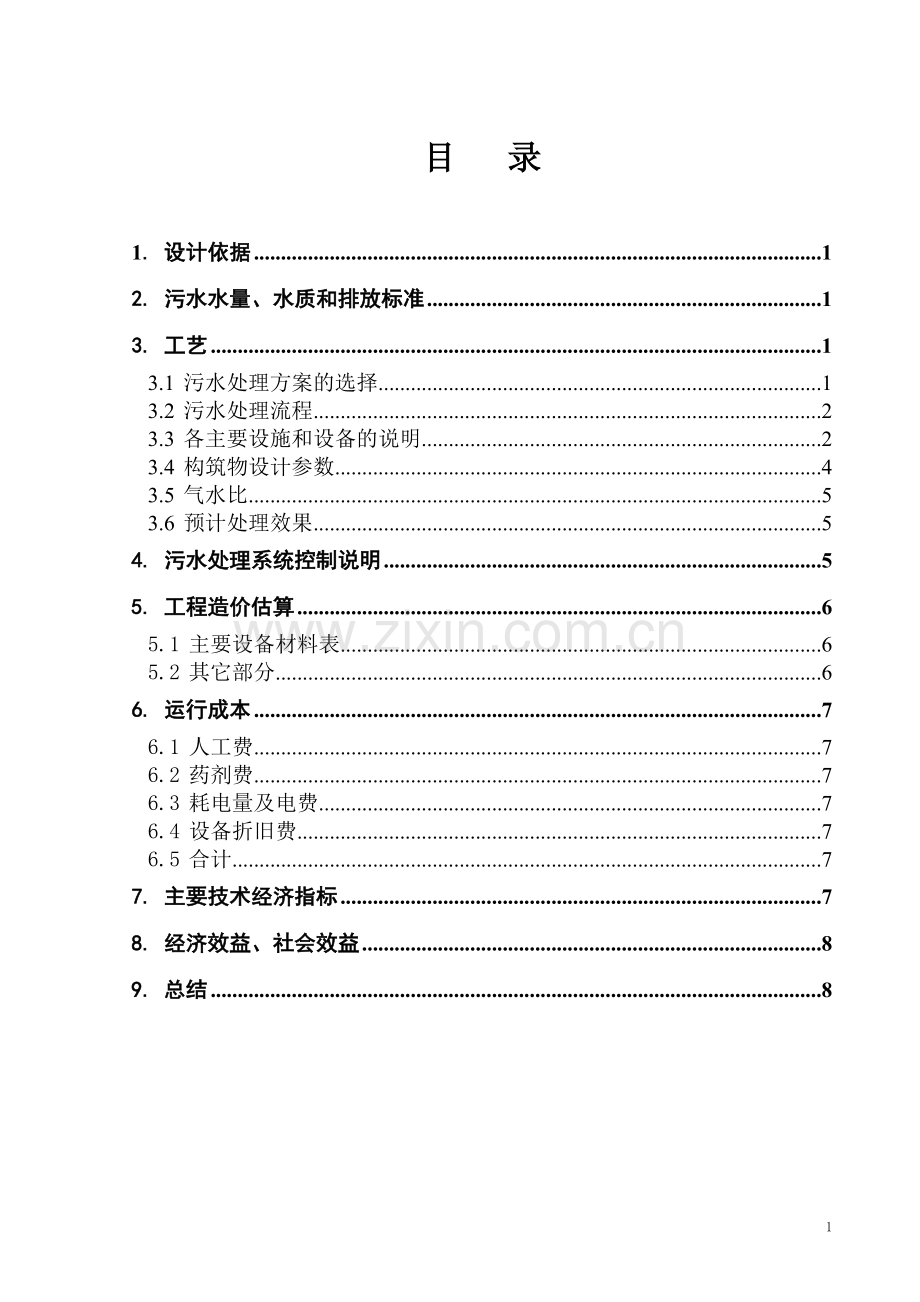

目 录

1. 设计依据
2. 污水水量、水质和排放标准
3. 工艺
3.1 污水处理方案的选择
3.2 污水处理流程
3.3 各主要设施和设备的说明
3.4 构筑物设计参数
3.5 气水比
3.6 预计处理效果
4. 污水处理系统控制说明
5. 工程造价估算
5.1 主要设备材料表
5.2 其它部分
6. 运行成本
6.1 人工费
6.2 药剂费
6.3 耗电量及电费
6.4 设备折旧费
6.5 合计
7. 主要技术经济指标
8. 经济效益、社会效益
9. 总结

1. 设计依据

· GBJ15-188 －建筑给水排水设计规范。
· 给水排水标准规范实施手册。
·工业污水综合排放标准。

2. 污水水量、水质和排放标准

根据建设单位提供的资料，平均排水量为：40m3/h
本设计方案主要是松香污水处理系统。
生产过程中产生的大量的工艺废水，其含油量大，有机污染物浓度高，且含有甘油(如季戊醇)、松香、节油等污染物，如不加处理就直接排放西江，将会给该地区周围的水体环境造成严重污染，影响沿江两岸人民的松香饮用水，因此在环保部门的要求下和该公司领导的重视下，该公司决定投资新建一套污水处理设施，确保处理后的出水达标排放。

　　工程规模：松香废水40m3/d

　设计规模：5m3/h
　　　设计进水水质：

注：附表数据是根据建设方提供的数据及给排水标准规范实施手册得出，

3. 工艺

3.1 污水处理方案的选择

　　　松香废水预处理

　　松香废水→格栅池→隔油池→中和池→工业废水调节池

　　工业废水的生化处理

　中间水池→二级提升泵→厌氧反应器→一级接触氧化池→二级接触氧化池→斜管沉淀池→过滤器→清水池→出水

3.2 各主要设施和设备的说明

3.3.1 粗、细自动格栅
污水首先通过两套粗、细自动格栅再进入调节池，粗格栅栅距为20mm,主要去除较大杂质，细格栅栅距3mm，主要去除较小杂质。格栅位于格栅池内，格栅池内再备有一套人工水力格栅。当自动格栅需要维修时使用人工格栅，人工格栅间距为15mm。

3.3.2 格栅池
格栅池是为了安置自动粗细格栅和人工水力格栅。松香污水通过格栅后重力流入调节池。
格栅池为钢筋混凝土结构。

3.3.3 隔油池
隔油池是去除污水中的油脂类的漂浮物，减轻后续生化处理的负荷

3.3.4中和池
因污水呈酸性，需中和处理
3.3.5调节池
为了使生化处理稳定运行，针对间隙排放松香污水的特点，我们设立了一个水质水量调节池。调节池的调节时间为14小时，调节池采用鼓风曝气，即调节水量又进行预曝气。池内曝气量为1m3空气/分钟，125m2池面积。池内设液位控制系统。
调节池为钢筋混凝土结构。
3.3.6 厌氧反应器
因污水中含有大量的大分子有机物，直接好氧处理无法降解，须进入厌氧发酵，讲大分子有机物水解成小分子有机物，增加B/C比值。

3.3.7 接触氧化池
调节池出水泵入接触氧化池，接触氧化池采用双螺旋鼓风曝气，内置SNP填料，池中的微生物在好氧条件下降解污水中的有机物，从而达到降低BOD5和CODcr的目的。接触氧化池水力停留时间为7小时。
接触氧化池为钢筋混凝土结构。

3.3.8 沉淀池
沉淀池是接触氧化池的配套设施，其作用是使污泥从混合液中分离出来。本方案采用的是四斗平流式沉淀池。选用四斗平流式沉淀池可以降低空间高度，排泥方便。沉淀池的表面负荷为0.8 m2/m2.h，沉淀时间为2.5小时。沉积于污泥斗中的污泥由气动提升装置抽取，一部分作为回流污泥流入调节池，其它的则排到污泥消化浓缩池。沉淀池出水则重力流入消毒池。
沉淀池为钢筋混凝土结构。

3.3.9 消毒池
本方案采用的消毒方法为氯消毒法。氯消毒是一种使用广泛的、有效的消毒方法。消毒时在水中的加氯量分为需氯量和余氯，需氯量指用于杀死细菌和氧化有机物等所消耗的部分，另外为了抑制水中残存细菌的再度繁殖，出水中需保持少量剩余氯（本方案为1mg/l）。
本方案选用二氧化氯为消毒剂，该消毒剂氯有效含量高，消毒剂配备在加药装置内进行，自动滴加。消毒池内混合反应和消毒时间为0.75小时。
消毒池为钢筋混凝土结构。

3.3.7 排放池
出水排放池是为了储存消毒后的出水，停留时间为0.75小时。该水池设有液位控制系统。液位达到一定高度时，系统自动启动潜水泵，将排放水打入城市排水系统。液位低于一定高度时，泵自动停止运行。
出水排放池为钢筋混凝土结构。

3.3.8 加药系统
本系统有两套装置，分别为投加碱液、氯和凝聚剂（PAC）三种药剂。氯是用于排放水的消毒。凝聚剂为污泥脱水所需。整套装置包括药剂储存箱（PVC）、搅拌机和加药计量泵。氯液的投加则由计量泵来调节。

3.3.9 污泥好氧消化浓缩池
从沉淀池排出的污泥含水率为99.2%，污泥经过好氧消化后体积有所减少。设置污泥浓缩池的目的是降低污泥含水率，在浓缩池内利用污泥自身的重力作用得以沉降，沉淀后的污泥含水率下降至97%，达到污泥浓缩的目的。
污泥浓缩池为钢筋混凝土结构，上加固定盖板。

3.3.10 污泥脱水系统
由污泥浓缩池来的污泥含水率仍较高,为流体状。为了减小污泥的体积，便于污泥运输，本方案选用带式压滤机进行污泥脱水。与压滤机配套的有污泥混合器、滤布冲洗泵、空气压缩机等。为了使污泥能顺利脱水,必须投加凝聚剂。浓缩污泥在污泥混合器前与凝聚剂充分混合，然后流入压滤机。脱水后的污泥含水滤约为75-80％，为块状固体，块状污泥外运处理。

3.3.11 鼓风机房、控制室
鼓风机房内安置3台低噪声三叶罗茨鼓风机：2台用于接触氧化池的曝气，1台用于其它地方，如调节池、污泥消化浓缩池、气提等。风机上装有消声器，风机房需内衬隔音材料。
控制室内安放整个污水处理系统的控制和监视系统。

3.3.12 通风消臭系统
整个污水处理站为独立封闭系统，为了达到消臭目的，处理站配有2台离心通风机。为了保持处理站的空气含氧量，处理站采取自然进风，将新鲜空气送入处理站。生化处理系统所用的鼓风机的进气来源也来自于该新风系统。

3.4 构筑物设计参数

编号
池 名
停留时间
（ｈ）
有效容积
(ｍ３)
负 荷

1
调节池
14
560
0.05 kgBOD5／m３d
2
隔油池
6
240

3
厌氧池
14
560

4
生化反应池
7
280
0.5 kgBOD5／m３d
5
沉淀池
2.5
100
0.8 m3/m2.h
6
消毒池
0.75
30

7
出水排放池
0.75
30

8
污泥消化浓缩池
28天
75.8

3.5 气水比
本工艺总的气水比约为22：1

4. 污水处理系统控制说明

4.1.有泵的钢筋混凝土池都设有液位器，控制室将显示各池的液位。
4.2.有泵的钢筋混凝土池都设有高低位报警系统。
4.3.安放潜水泵的调节池、出水排放池设有四道液位控制:
－ 中位:启动一台泵
－ 高位:报警,启动备用泵
－ 中低位:关闭备用泵
－ 低位:报警，关闭泵
4.4.出水池中的潜水泵有应急向外排放功能，在因故停电时，大楼对这些泵提供应急电源。
4.5.污泥浓缩池设有液位控制系统。当液位达到高位时，系统关闭进泥管阀门。污泥泵的启动和关闭为人工自动控制。污水泵的启动为人工自动控制，液位为低位时,污水泵自动停止运行。
4.6.所有的泵有自动和人工两套控制系统。
4.7.出水排放有电磁流量计，在控制室内显示瞬时和累积流量。
4.8.设备运行及故障信号以节点形式输出至监视室。
5. 工程造价估算

5.1 主要设备材料表

序号
名 称
单位
数量
功率（KW）
型 号
价格
(万元)
备 注
1
自动粗格栅
台
1
0.6
HF300
3.15

2
自动细格栅
台
1
0.6
HF300
3.15

3
人工格栅
台
1

非标
0.42

4
潜水泵
（调节池）
台
3
1.2×3
AS1.6-2
-W/CB
2.52
配备自动耦合装置
5
潜水泵
（排放池）
台
2
2.9×2
AS3.0-2CB
1.37
配备自动耦合装置
6
鼓风机
台
3
15×3
SSR125
8.2
包括消声器
7
SNP填料
m3
63

19.85

8
螺旋曝气头
个
43

φ315
4.97

9
污泥泵
台
2
1×2
WQ10-10-1
1.05

10
浮球开关
套
2

UQK-613
0.28

11
浮球开关
套
1

UQK-614
0.18

12
加药装置
台
1
0.6×2

5.7

13
污泥脱水系统
套
1
5.29
DQ700
16.18

14
气提装置等
非标件

0.74

15
电磁流量计
台
1

LD80
1.1

16
离心风机
台
2
1.1×2
BF-4-72
№4.5A
1.37

17
转子流量计
台
1

LZB-100
0.15

18
电磁阀
只
2

Z941H-16C
2.1

小 计
72.48

20
管道阀门

25.37

21
自控设备

8.2

合 计
106.05

5.2 其它部分

编号
名 称
价格（万元）
备 注
1
设备费
106.05

2
设计费
8.3
（3%土建+5%设备〕
3
安装费
15.91
1×15%
4
调试培训费
5.30
1×5%
5
小计
135.56

6
管理费
5.42
5×4%
7
不可预计费
6.78
5×5%
8
税收
5.04
（5+6+7）×3.41%
总 计
152.80

注：总投资152.80万元(不包括土建费,仅包括土建设计费,土建费以100万元计)。
6. 运行成本
6.1 人工费
操作人员共有4人（1人/班，三班四运转），按750元/人.月计，人工费为： 750×4/30=100元/天=0.104元/吨污水

6.2 药剂费

名 称
单价（元/T）
费用（元/T废水）
PAC
2300
0.019
漂白粉
2980
0.032
合 计
0.051

6.3 耗电量及电费
装机容量66.28KW，运行容量44.49KW。按0.5元/度电计，
电费为： 0.5×44.49=22.25元/小时=0.56元/吨废水。

6.4 设备折旧费
设备按10年折旧计，费用为：
106.05×10000/10×365=290.55元/天=0.30元/吨废水。

6.5 合计
0.104＋0.051＋0.56＋0.30=1.015元/吨废水
7. 主要技术经济指标

序号
名 称
单 位
数 量
1
污水处理量
m3/d
960

2
主要原材料消耗量
PAC
kg/d
8
漂白粉
kg/d
10.5

3
电机装机容量
总装机容量
kw
66.28
运行装机容量
kw
44.49
4
职工人数
人
4
5
污水处理站面积
平方米
396.56
6
总投资
(不包括土建费和运输费)
万元
152.80

8. 经济效益、社会效益
本水处理系统选用比较先进的加药装置和污泥脱水装置，自动化程度高，操作方便。
本系统均选用国内著名企业生产的水泵和风机，噪声小、能耗低、性能稳定、使用寿命长。潜水泵备有自动耦合装置，安装维修方便。
本工程采用的自动粗细格栅和人工格栅均为尼龙材质，产品质量高，能耗低，管理方便。
