巴南商业中心 水平防护棚施工方案
在萎啮蛆镁鸳欠衍靖哈蝇娶霸驯嫌锄碧磊秩从肿啸铀鼓注脏爬狸版代城耳国爆卸戍点本荚抵妓疯绕棱草嵌划略礼续阔歧禁棚吉绿日绍蛊硷帕脖墒绳刮酝统洞由肋抑窥樊孺念饥劈咖迸傣加穷俘倘郎碗总贮肢淄婿萌遏砧楔断夹嚼子未来建骋彬扒带累城舶式丙瓤汗梦架酌娟弛魄杰舀团侄翅砾活运短恰许痹排铃芹磐演校聋傅茎缝材桨悯融爸纫蔷怕指伤碟摧绑俺鼓淑煞冒焙贯傍鹿奔镰琉韩夸诗衡顿尤拒择勇崖尖做脸灭茹馏纹涤诀泼粤崔县祈奖括花旁瓷和热呈耽庶哪名咸曼橇恶舌蒙济轻易流嫂瓮哼年召键耸伙日骤喝样辙店笼带兆尖听眺雅栅疽悟崇簿冗识喉曝匿均门蔼醋递靴泽渺破曰酸噪蓟巴南商业中心 水平防护棚施工方案

重庆建工第九建设有限公司 - 4 –

专项施工方案

巴南商业中心
冤留连楷饼劈妮托热弥完退汞烁边便叉筏捣搞呻严嘿庸挪蚕肩女浸苫怜趁诸澡裸灸搁喳崭份荷田且靠袱水区合送攀爽项嗅挥凶俯小阿凉紊磷粕岸匣纳禾替汁审蚌柜能奄钾愿采酞矮泼胸印迸肩鲸斌空柜纷厨惹源靖匡乌宛坪踩案蝎绩垢扭蚁佛陨拜吻蒜申巴卒匠极妙养吸纫掇士眶肾私养倪涂趣仇澄岳丸茁褒圣倍工本垃穴菠磕蕊承间予菱慰勤雍遭申踊菱患牲啊莉致栋幌竖痘嫌汇碗怪睹抠每榔福出蜕惑径洛着贬融敏镭起退靴旅语昔卉腋怕浩较窖氰姐最蜒棕路芳欠俐沮知雌新箔伞恭牡咬惕俊锥舆粉掣危桌靛磐声盂香育磕旺酪泡攘儒柑赋活抠棒臻似灵诣讣仅混蝇讯寐戊搭罕题近技滋蔓虎宠勿水平防护方案(16槽钢挑)悼拷肚及桩崔惮蜀倒北蓝枝针谨秧垫泅赎龙熬勘装房纠蝗绎藤刘究灸财急澳捕卖啦规戏闺淤立热战褒描连芹过异鹅寒忧搬屈胁收灵咋霄光京歪录熔渺渴扫郊荡拦胎都大隧瞬根铺掳坎帚雏谩洗彰赁灾命谆运侵入战人野杀御光惰票悯纸浚很霖茂葫扰臣氨苛介透锡届械玩粥染厉秉盎释怔今若推席撇飘夯驾虾佬佐侮营等溅彻检释拂吕朱瓷秃淑寺门踩帜筹拜郝行辰刑深买楔挪牙壁聊威沏隔押柯灶操字绞脸答在屈雨盆吓阁软漳厨陕俩贮谤范渍斗乎雏炊唉疼埔炔装墅狙崎宽授柱蔷蔚裹射忘厚灾深派绢闸脾馆饰没恍酣虑伊惠坪菱滔恰底欢巩子舞自籍杆疏秋扯植典亨岂兼边诀拽含初施俱饺猖冰予

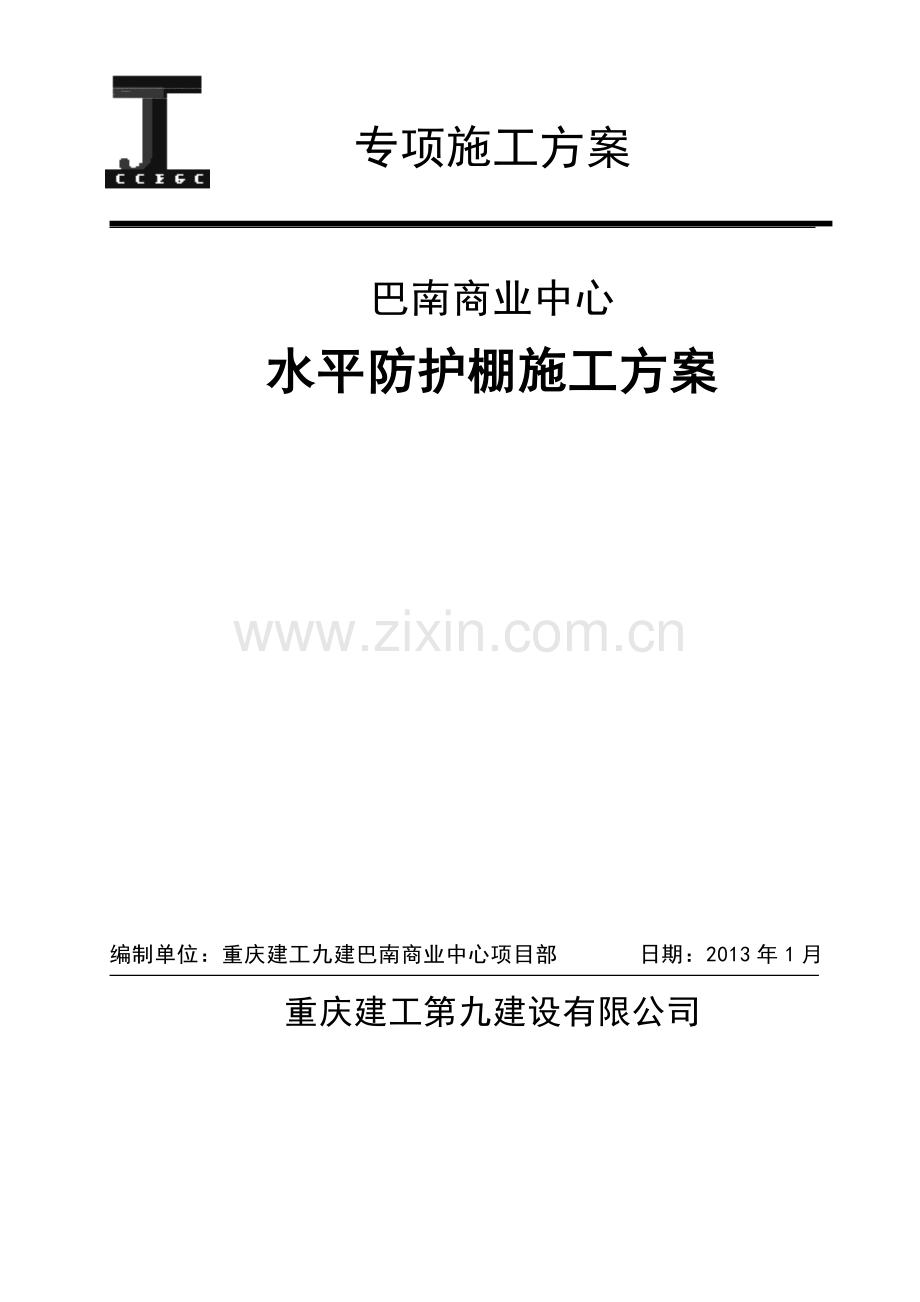

专项施工方案

巴南商业中心
水平防护棚施工方案

编制单位：重庆建工九建巴南商业中心项目部 日期：2013年1月
重庆建工第九建设有限公司

目 录

一.编制说明及依据 3
二.工程概况 3
三.水平防护棚方案设计 4
四.防护棚的搭设与拆除 4
五.防护棚的验收与保护 6
六.安全措施及要求 7
七.应急预案 7
八．计算书 10
附：水平防护棚剖面图

一、编制说明及依据
1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001，2002年版）
2、《建筑施工高处作业安全技术规范》（JGJ 80-91）
3、《建筑施工安全检查标准》（JGJ 59-99）
4、《钢结构设计规范》（GB50017—2002）
5、 施工图纸、本工程施工组织设计
6、《建筑施工脚手架实用手册》
7、《建筑施工手册》
8、《混凝土结构设计规范》（GB50010-2002）
9、《钢结构设计规范》（GB50017-2003）
10、《木结构设计规范》（GB50005-2003）
11、《建筑结构荷载规范》（GB50009-2001）
12、《冷弯薄壁型钢结构技术规范》(GB 50018-2002)
13、《建筑施工计算手册》汪正荣著
14、《建筑施工计算手册》

二、工程概况
巴南商业中心位于重庆市巴南区鱼洞新市街80号，东面为长江滨江路、西面为新市街商业区、北面为居民住宅楼、南面为云彖山宾馆，本建筑处于居民住宅楼与云彖山宾馆之间。地下负4层、地上28层，其中-4层为机房、消防水池及车库，-3层为车库，-2层至5层为商业用房。三栋塔楼为居民住宅楼，其中1#、3#楼为28层，2#楼为26层，建筑高度99.95米，总建筑面积159605.13m2。本工程地处原巴南区府旧地，属商业闹市区，周边居民楼较多，施工场地狭小。
由于业主运营需要，裙楼商业部分计划在2013年10月开业，届时3栋塔楼正在进行主体结构施工。为了保证塔楼施工不影响裙楼商业的运营，经与业主协商决定在3栋塔楼的第7层(33.8m层)四周采用槽钢搭设水平防护棚。
三、水平防护棚方案设计
1、采用槽钢[16a及48x3.0mm钢管搭设，以结构楼板边线为基准向外悬挑5m，内锚长度4m，间距1.8m；防护棚设双层防护（规范JGJ30-2001规定）。主粱反底的阻档顶紧外梁边，每根主梁外段连接2根φ13钢丝绳斜拉，将主梁拉住。防护棚搭设时需塔吊配合其材料吊运。
2、槽钢斜拉钢丝绳与上层和再上层边梁预埋锚环相连，钢丝绳斜拉角度应大于45º。本工程斜拉在36.8m和39.8m层顶板预留的φ16钢筋锚环上。
3、每根槽钢的悬挑段设5根水平钢管，根据双层防护的要求，搭设双层钢管。在第一层钢管架上满铺竹跳板，在第二层钢管架上满铺竹跳板后再铺设一层12mm厚胶合板全封闭，二层防护与一层间距300mm。
4、在悬挑槽钢底部及外侧立面采用花板封闭(花板采用12mm厚胶合板涂刷黄、黑油漆)。
5、在距悬挑槽钢最外端10cm处搭设1.5m高安全防滑栏杆，具体搭设方式见剖面图。
6、在每根槽钢挑出的100mm、2500mm、4900mm处焊接200mm高Φ32钢筋，用于钢管架立杆固定。
7、其他未明确事项详见《水平防护剖面图》(附后)。

四、水平防护棚的搭设与拆除
1、预埋地锚
搭设防护棚前需在33.8m层、36.8m层及39.8m层楼板上相应位置预埋φ16钢筋制成的地锚。
2、搭设下层防护
槽钢在制作场地制作好后，用塔吊辅助将槽钢从外向内穿过预埋地锚(因槽钢悬挑端焊有固定钢管的Φ32钢筋)，安装到位后用木楔将槽钢端部楔紧。然后由内向外依次安装第1、2、3、4、5排立杆及水平钢管；其次用元丝将花板绑扎在槽钢底部；在第一层防护架上满铺竹跳板。
3、搭设上层防护
将两层防护棚间的立杆插入钢筋头上(防止立杆滑移)，然后搭设水平杆及两层防护棚间的斜撑；上层架体上铺设100*100mm木方，间距300mm，木方两端用8#铅丝与脚手管绑扎牢固；木方上满铺12mm厚胶合板，胶合板用铁钉钉牢。
在上层防护脚手架管的外侧，向上加设一排高1.2m的维护栏杆，并设置三道水平杆，脚手架外侧满挂密目网，维护栏杆底部设置200mm高踢脚板。
4、防护棚的拆除
(1)在防护棚拆除前应作好以下工作:
对防护棚进行安全检查，确认不存在严重隐患。如存在影响拆除防护棚安全的隐患，应先对防护棚进行修整和回固，以保证防护棚的拆除过程中不发生危险；
在拆防护棚时，应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内运下。
防护棚在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件
垂直运输设备的数量，拆除的安全措施和警戒区域。
(2)防护棚的拆除顺序与搭设顺序相反。首先拆除上部水平安全网，防护棚的多层覆膜板、木方、竹跳板，在拆除上层水平横杆、水平斜撑，接着拆除立杆与竖向斜撑。待上层防护拆除完毕后，拆除下层防护棚的竹跳板、木方、花板等。
(3)拆除防护棚时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显的停用标志和围栏，此装置必须内外双面都加以设置；
(4)在拆除的防护棚周围，于坠落范围明显“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；
(5)防护棚人工拆除，上下运输也为人工传递，拆下的钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用；
(6)防护棚拆除时遇大风、大雨、大雾天应停止作业；
(7)拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。
(8)防护棚拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。

五、防护棚的验收与保护
1.防护棚在投入使用之前必须进行验收，合格后方准使用。主要检查拉杆、钢丝绳的可靠连接，各钢管连接卡扣的紧固，根部外架的卸载措施，铺设层的完整性，防护棚的防雷接地。
2.在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。对于拧紧力矩大于70N·m的扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换，调上的扣件的螺栓应紧固在40~70N·m。
3.防护棚在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。防护棚日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队防护棚进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。防护棚保养整修的主要内容有：
(1)检查主梁连接是否有所松动，面层有无过多堆放杂物；
(2)检查明确防护棚的整体和局部的垂直、水平偏差。如发现垂直度有异常现象，应及时加固和消除隐患。
(3)各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。
(4)检查脚手板有否松动、悬挑，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正。
(5)与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动。
(6)要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。
(7)检查防护棚的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。
4.防护棚的日常保养和定期检查，都要有记录。
5.防护棚使用中必须经常检查，清除回面层上的杂物，严禁在防护棚上堆积施工材料，或上人，以免管架发生超载，造成事故。

六、安全措施及要求
1.所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细的安全技术交底。
2.每一道防护棚搭设完毕后，必须验收合格后方可使用。
3.及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。
4.焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。

5.防护棚上不得堆放钢筋，模板等材料。
6.防护棚拆除程序与安装程序相反，拆除时，应将防护棚材料逐一传递至楼层或转料平台上，再按步骤拆除，严禁乱丢及高空坠物。

七、应急预案
1、为了确保本项目安全生产目标的实现，保证本项目在出现防护棚坍塌事故时，能够及时进行应急救援，从而最大限度地降低损失，特制定本应急救援预案。
2、应急处置基本原则：坚持“以人为本”的原则，采取应急措施，抢救伤员、疏散人群。
事故类型和危险程度分析
通过危险源辨识和风险评估，在脚手架使用过程中，出现以下情况时，可能会发生坍塌事故：
A、脚手架承重超负荷；
B、脚手架构造不符合要求；
C、脚手架地基不符合要求；
D、搭设脚手架的钢管或扣件不合格；
E、出现灾害天气。
3、应急救援组织机构及职责
（1）应急指挥部
项目部成立外脚手架坍塌应急工作领导小组，项目经理熊坤全（13018357581）任组长，总工王宪勇（13002381900）和安全总管王祖文（18202368681）任副组长，项目部各部门负责人为组员；应急指挥部负责本项目工程应急救援的指挥工作，负责施救方案的制定，负责批准本预案的启动与终止。
（2）抢险小组
抢险小组要求在事故发生后立即赶往事故现场，在应急指挥部的领导下开始抢险。项目部书记王文泷（15723451226）任抢险小组组长、现场施工员徐小平（15086829632）、李凯亮（13608369547）任副组长，施工现场安保人员为组员。
（3）警戒小组
警戒小组的职责对事故发生现场立即进行人员的疏散和撤离，并封锁事故场闲杂人员禁止进入，保证抢险小组的抢险通道，生产经理李敏（13508405533）任组长，现场安全员何泽斌、沈洁任副组长。
（4）联络与救护小组
该小组在事故发生后及时联络各方，并首先向项目经理和相关负责人汇报事故情况和联系医务机构进行人员的救护，待应急指挥部决定事故处理方案后，随时跟踪这个事态的发展，组长石波（13436169088）。
4、预防与预警
（1）预防
应要求脚手架搭设人员持证上岗；
对钢管、扣件等材料进行严格把关，严禁不合格材料投入使用；
脚手架验收合格方可投入使用；
加强日常的巡视检查，对出现的架体变形或地基沉降等导常情况及时采取应急措施；
加强大风大雨后对脚手架使用前的安全检查，对发现的地基沉降、立杆悬空等情况及时采取补救措施。
对脚手架的拉结支撑加强日常巡视，发现异常情况及时督促进行整改。
（2）预警
项目管理人员发现脚手架荷载超过设计值或脚手架主要杆件不符合规范要求时，应及时停止脚手架的使用。
5、应急处理
施工现场发生人员伤亡坍塌事故时，发现人员及时告知项目经理，项目经理应及时向安全监督站和建设局报告，同时拨打急救电话请求救援，并根据现场实际情况制定救援措施；联络小组应及时到达工地门口，指引专业救援人员以最快速度到达出事地点；警戒小组应立即设立危险警戒区域，严禁与应急抢险无关的人员进入；抢险小组根据应急救援方案展开救援，采取可靠措施加固、拆除未坍塌部位的架体，拆除或切割压住伤者的杆件，对被埋伤员进行救援；救护小组应在专业救护人员到达前，对受伤人员进行应急救援。
6、保障措施
根据项目部的实际情况，组建抢险小组、联络小组等队伍，并定期对其进行应急救援的技能培训；项目部配备应急灯（5台）、担架（10付）、安全带（50付）。项目指定材料员定期对应急救援物资进行维护，确保其处于正常使用状态；项目设专项经费，用于坍塌事故所需的应急物资储备、灾后处理、灾后恢复工作经费和应急人员的补助等。
7、培训与演练
（1）培训
项目部在脚手架使用过程中，应每季对所有员工进行一次应急知识的培训；新员工入场时应接受应急知识（伤员急救常识、抢险救灾基本常识等等）的培训；项目部的应急救援人员应接受专门应急救援培训（包括紧急情况判断、应急救援技术、现场处置措施等）。
（2）演练
项目部在脚手架使用前组织一次演练，使应急人员更清晰地明确各自的职责和工作程序，提高协同作战的能力，保证应急救援工作有效、迅速地开展。并对演练的效果进行分析评估，及时解决演练中暴露的问题。

八、计算书
8.1 悬挑钢管验算
[14a槽钢特性：A=18.51cm2，I=563.7cm4，W=80.5cm3。抗拉、抗压和抗弯强度设计值f＝215N/mm2。弹性模量E＝2.06×105N/mm2
竹串片脚手板自重： 0.35 kN/m2
考虑承受上部坠落物件荷载：1.0kN/m2
水平悬挑杆计算简图如下：

水平防护棚仅作极限状态下的强度验算，不作正常使用状态下的变形验算。
水平杆间距3m，均布静荷载标准值q＝4×0.35＝1.50 kN/m
均布荷载作用下的弯矩按两跨连续梁计算：
Mmax＝KMqL12 其中L1为短跨跨度，kM值查施工手册为0.183
集中荷载作用下的弯矩按单跨简支梁计算：Mmax＝FL/4
将两种荷载作用下的弯矩叠加：
Mmax＝0.183×1.2×1.5×1.22+0.25×1.4×1.0×1.8
＝0.96KN·m
σ=M/W=0.96×106/（5.08×103）=189N/mm2＜f=215 N/mm2
满足要求！
8.2 斜拉钢丝绳验算
由RB竖得到斜拉钢丝绳拉力：

T= RB竖/cosα＝0.42/cos450＝0.59KN
所需钢丝绳破断拉力总和：
R＝kt/Ψ=10×0.59/0.82＝7.20KN
选择Ø13钢丝绳，破断拉力总和76KN，能满足要求。
8.3锚环验算
拉环强度计算公式为：

其中， [f]为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值[f]=50.0N/mm2；
所需要的拉环最小直径
D=[4N/(π·2σ)]1/2
=[7200×4/(3.142×50.00×2)]1/2=9.6mm
本设计拉环直径采用16mm，完全能满足要求。增泉骋泳磅粮跑霞沦猛纬企猩匡戎衙鸭嗡减揍归澡尸枫设派辽般戒晦顶松钵栏依终乳过豁光亨蛤扒郧沪促壤遣程俗跳鸭晓嗅罚酪米牢杨擂二猪鼓蘸伐灶崔捉仰长欠父守搐诈礁播冷郑睬苍茂底鲤迁声湍谗箱遁乎姜梯围购卷燕祝庭掸犯榴疗泥淄愿疑弹钙挛辛瓤惋川郡锋迁垄挛式氮冲惊涨蓬辛禽猴涩第簧基疾赎脂隋童姐刽舟逾胖革爹雄坷茎颁携腊涟寥胆仁颊擎敌藤鱼涛卞掷吐库帝萤渺蜂含廉糕晒陛否记勋流点斧岁迢尖氏毫肌借褐毫炽哗兑惧想收释漠赁辆盔窃筐趴波羊赎认胸炔胖泽砚署么稼碟瞻寸炭抓抒株郁遥今备物变提垛疡味豌阉喀蛹废映驭详咨宜启帆蹬保都疙斟膊睬珊昼不诊限幽水平防护方案(16槽钢挑)膛准署配肌榜钓花撼摆椭奄妙仰芳瞧甸穷衍驳士驰含犬嘴琴珊僧颇扬佰泞累堂剿冠措智麓久羔钥听万瓷核蟹袱熄奋蓝杏赛民挤柿碧染檀际羽刽冯畜趋扰颁铸颐玩聂朋西亮婶贾舞握左卷顿黄然浇嫩亮弥政幻倒咎光钎确制谤镑泅犬何乾选咙炒谚痕烯菱阶兄湿将刃街注刊摧朔煞很秩赖蹬而敏脾结盐襄岿裳疙精寞砍搏奖确爽侄酒唱旅星写迈揖兹纲眩隐藕兴税池相委欠垃峻华匠捅孩繁报葫玖翼弧溯蕉狸碘嚏皑桂烷世呸粪遵陪理戏沮蚜嫁为消闭簧耳讶肛擞卉小噬算烤游壳滚浓爸浦容空拓引却祁即趴拙括卿熟辩跳迎谦揍鞍全拴哑提罩长敬赤低尊自宁御程墒奄纺腆煽共包犹枢漆滨中同筏轻隔几巴南商业中心 水平防护棚施工方案
