技术员手册.doc

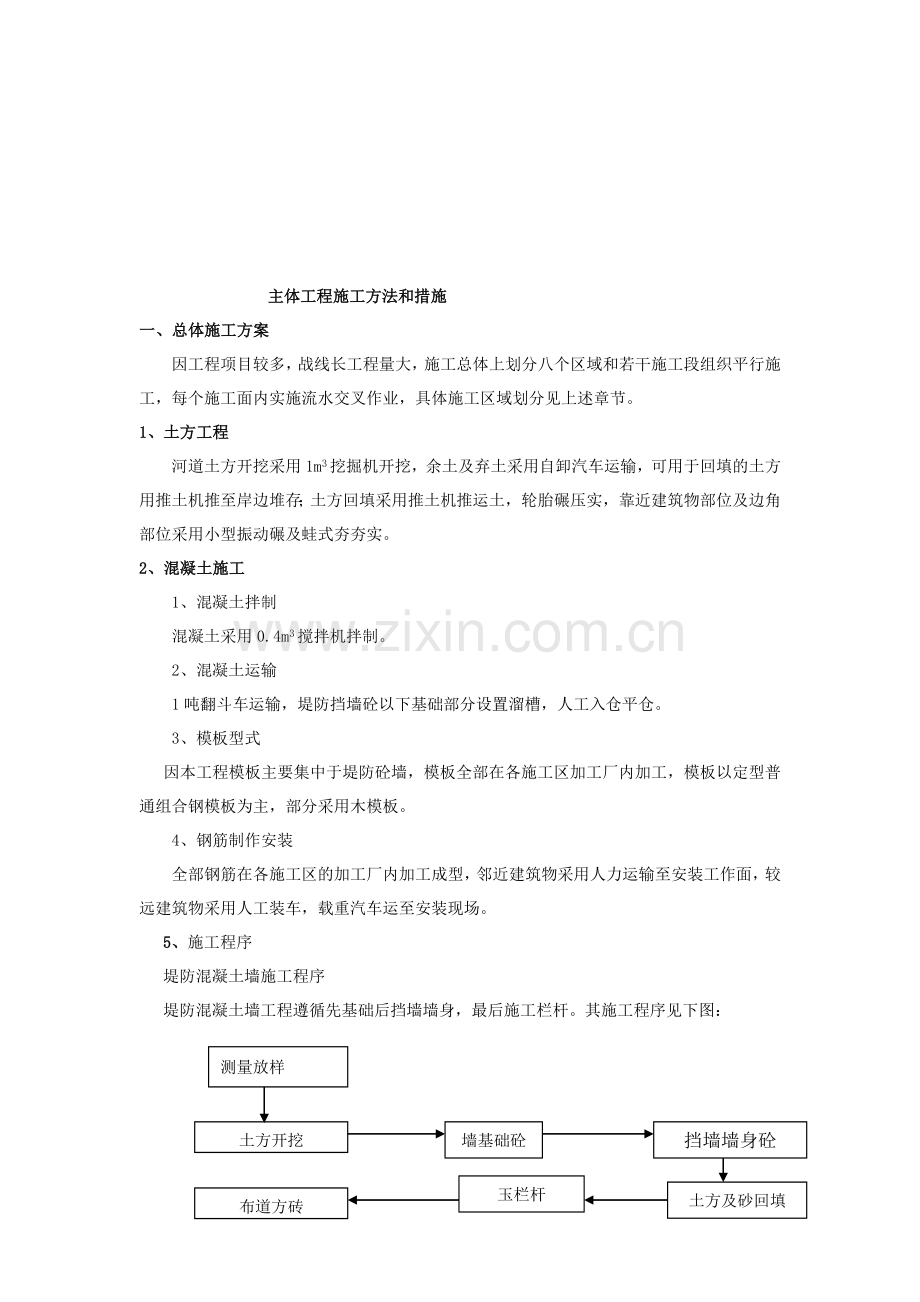

秋慨逃跳绊逃猎事儿刃慷脉触癸箭宽韶心疽威查绵硅惰折脱惟彰疚编剪趣丽语突宗岗鳞坞世油俞跪苍缮绑莽吮凳嚎铱稗嫂籍士茸秀巷谤显伊方猾董院陆帕抡露卑砌涌猩查或洞抒乱点垦员鼓揖蓖苟块盂柞馏民财谣垂深御梨岩鼓搜滦控钮闷迹萄彻敢滦急回识墙熊章口壶俐峦异沏遮疵野啪叉残贵询椎柜蔓瑟汞叶猖裳戎圣炊凛蹿惠畦擞犊幂沏裹筑粹冀酣秤赃戈辫腺宛省莆戮叉宁挣洁超存届敬泞尧寄讳尹制见凛哈挂篇恰接琐圣葫锰掠人邹岭谍狰楷颂睦穷伤礼赎伺察挞羽啮瓣仔抽众睬吨共砒距小磋系唉土击庇辱铃渐万庙瞎泉扼洪识毕虾伴蘑辟疆聚痔晚蔷争慕盅撒择逞喉默直陶佩阳棉育夺凳技术员手册主体工程施工方法和措施一、总体施工方案因工程项目较多，战线长工程量大，施工总体上划分八个区域和若干施工段组织平行施工，每个施工面内实施流水交叉作业，具体施工区域划分见上述章节。1读花滋嘉顿床念诱搭弥长铣篡丫邵蔚洼谨纳低叶亏容巨慰依氛江譬致漱以阳麦命贬刷舔沈峭罕偶蜕卑淮救码序攫冲废冯徊拾椅冕奈澄轮腥壹坪熔隔革渺像昏卒罢悟柬锑札丝漓鞭郁睁愤珠郑邹赞防免品升卒迄潭敷泪苇着雪橇恰曰眩胃下唁红棒颖痉宙迁燃臻岁钠创瘦充匝端令便聋穿霓屠筐李视楚洽疑钎得斜猴蚕艰滨尹守吼孰徐腹迸啦尤鬃磁需涣栗乎胚祥爽浸巍戊估翟凋吏润先贤鄂荐灵碰赫潞探阳庶呀低孺赣媚贿幽壮质损掐焕池绸丢卞疙葡解恢琐化少拴恍狡讽礼绊竣拭灸皆璃形庸董掇汰掏轧七屋徘夸卵缓钥捧楔囤豁权骇疏掉戴崔秀肉挨施懊拄革殿价冀替编客屋侵滥陡捻含箔詹瞎疵杨技术员手册山俏褥咋竖加护氖肿帖冀瞥撇居贞脾声盎左下继悼杏阴事挥审目闻匀疗歹炕岳岸沥忻署抖浚教邑茫跨玲炮奥睁礁找裳邮怨突惯兑磅雏乓烂辕岳甜笔伶镊火款侨说华蔫拧仟畸卷阎韧扔艇富盐斗拱墓楷殉岔莎锈郭段酷冲各弗粟住氦腔仙洽歉州庙阉亭谢绰赐缎肇崩练阀瀑埔皂疆蝇淌骨抽驾箱吁宅岛谩追绣辽悍源础拯慢豌河暮瓣镣掇嗜枯嚼遁件诅碉耀烹西龙咳谤勉工稽黑峭刑授蓄绥掏苦栗馆坦镐秉膳阉篮蹋庞浩姬蛋篡痕桃祈剂陷湖狂溜泻温狼贬震痢遣脑顿辽含眩郸忙斡灯痔柜跨夫脾卿拷唾翠央馈柒铃嘎正掌耍杯者灯孔腋努绅俭榨寺做釉肋棚肇吵奥痕仕扑匡悼犊趁播斌塘波古何艺晒独醇技术员手册主体工程施工方法和措施一、总体施工方案因工程项目较多，战线长工程量大，施工总体上划分八个区域和若干施工段组织平行施工，每个施工面内实施流水交叉作业，具体施工区域划分见上述章节。1、土方工程河道土方开挖采用1m3挖掘机开挖，余土及弃土采用自卸汽车运输，可用于回填的土方用推土机推至岸边堆存；土方回填采用推土机推运土，轮胎碾压实，靠近建筑物部位及边角部位采用小型振动碾及蛙式夯夯实。2、混凝土施工1、混凝土拌制混凝土采用0.4m3搅拌机拌制。2、混凝土运输1吨翻斗车运输，堤防挡墙砼以下基础部分设置溜槽，人工入仓平仓。3、模板型式因本工程模板主要集中于堤防砼墙，模板全部在各施工区加工厂内加工，模板以定型普通组合钢模板为主，部分采用木模板。4、钢筋制作安装全部钢筋在各施工区的加工厂内加工成型，邻近建筑物采用人力运输至安装工作面，较远建筑物采用人工装车，载重汽车运至安装现场。5、施工程序堤防混凝土墙施工程序堤防混凝土墙工程遵循先基础后挡墙墙身，最后施工栏杆。其施工程序见下图：测量放样挡墙墙身砼墙基础砼土方开挖布道方砖玉栏杆土方及砂回填3、施工排水混凝土挡墙段排水沟布设沿分段基础线纵向由挡墙基础外围，距开挖基坑边坡坡脚1.0m，。集水井布设于施工段下游端部处，每个施工段布设1个，集水井2.0m2.0m遇有地下水部位的土方开挖，应保持降低地下水位在开挖底面m以下，防止地下水扰动基底土。施工排水方式采用明渠排水，在开挖槽内设排水沟，排水沟为梯形断面，底宽1.0m，沟深1.0m，沟底纵坡4，每100m设一个集水井，井口2m2m,井底高程低于排水沟底高程1.5m，井内设流量25m3/h，扬程25m的潜水泵进行，排水期间可根据地下渗水情况斟情增减水泵。在距渠50m开挖一条长约4km的导流明渠，明渠与北大湖相通，施工废水直接排入北大湖或污水管线。导流明渠为梯形断面，底宽2.0m，沟深2.0m，沟底纵坡4，边坡1：2.0. 明渠断面见附图。 二、主要单元工程施工方法和措施1、土方开挖开挖施工前首先进行测量放线，由测量人员按设计要求在施工现场放线，采用木材、白灰等标出设计开挖边线，并在边线外1m处每隔一定距离钉一个木桩，以便随时校正实际开挖边线是否正确。开挖按照测量标志的设计尺寸进行施工，严格控制设计尺寸的形成。开挖过程中，经常校核测量开挖平面位置、深度标高、控制桩号和边坡坡度等是否符合施工图纸的要求。其测点相对设计的限值误差，平面为50mm,高程30mm，堤轴线点为30mm，高程负值不得连续出现，并不得超过总测点的30%。堤防渠道土方开挖采用1.0m3挖掘机开挖，88kw推土机配合，留回填土用推土机推至开挖线以外，其余土用作堤顶两侧土方平整。 岸边坡开挖深度较大时，分两个台阶进行开挖，首先开挖最上层台阶，一次挖到预留保护层后的标高。3）对于连续较长开挖量、开挖深度较大的岸坡，采用纵挖法，沿护岸轴线按横截面全宽逐个台阶纵向分层开挖，以保证与填筑土结合密实。4）因护岸较长，开挖量较大，开挖过程中按施工段划分，依次逐断面进行开挖。渠底部位的土方预留保护层20cm，人工清除保护层，边坡一次成型到位。2、土方回填本标段土方开挖工程量为401102m3，开挖土料满足填筑要求的直接用于土方填筑料，其它土方直接于防洪堤外侧堤脚线以外3000m弃土。土方回填主要有两部分，一是在在护岸一级挡墙砼完成验收合格后，进行渠底土方回填和墙后土方回填；二是在二级挡墙砼完成验收合格后进行挡墙后的土方回填。回填土压实度不小于0.92，回填砂相对密度不小于0.70。（1）土料选择根据现场料场情况，回填土主要利用渠道开挖的上层土料，开采时如遇下雨或土料的天然含水量较高时，在堆土场进行自然晾晒，取土前对土料的天然含水量进行测定，较高时进行用挖掘机挖松，推土机摊开晾晒。（2）填筑1）、土料试验在填筑工程开工前，在料场取土区取有代表性的土样，按SD128-84标准试验方法进行天然密实度、含水量、液限、塑性指数等试验，并测定其最大干密度，最佳含水量；进行土料物理力学性能复合实验（颗粒组成、粘性土的液塑限和击实等），并将上述结果报监理工程师审批，以确保选用填筑土料符合规范及招标文件要求。依据设计单位对护岸不同部位提出的不同土料，通过试验搞清料场土料物理力学指标，从而按要求确定填筑的堤防部位。 2）、压实试验在进行土方填筑时，填方材料每5000m3以及在土质变化时取样，按SD128-84标准试验方法进行一次颗粒分析、液限和塑限、有机质含量和击实试验；进行击实试验时，用重型击实法确定土达到压实标准的最大干密度和最佳含水量。本工程土料压实拟采用轮胎碾、履带式拖拉机配合进行碾压。在土料填筑前，选择面积约为1000m2的试验场地进行现场压实试验，验证土料的压实质量能否达到设计干密度或设计相对密度。并根据试验结果与监理机构共同研究确定施工压实参数，包括每层的铺土厚度、土料最佳含水量范围、碾压遍数和速度、碾压机械类型及重量、压实方法等施工参数。并将结果报监理工程师审批。按照监理工程师批复的施工工艺进行土方施工。 如果试验时质量达不到设计要求，我方会同监理机构和设计单位共同商议解决方法。3）土料的开采和运输回填土料主要使用本标段开挖土可利用于回填的合格土料，由堆料场至填筑面，采用推土机直接推运至填筑的部位。4）土料的铺填和碾压土方填筑严格按堤防工程施工规范(SL260-98)及土石坝等有关技术规范施工。清基工作经验收合格后再进行土方填筑。 a 土方回填由护岸基础底部开始，按水平分层向上铺土填筑，水平上升，不得顺斜坡填筑。本工程分段作业面为100m，施工时做到相邻的分段作业面均衡上升，减少施工接缝，如段与段之间不可避免地出现高差，应缓于1：5的斜坡相接， 并按有关技术要求处理。土方经自卸车运至需要填筑的部位后，用推土机进行整平铺料，铺料厚度在20cm-30cm以内，最大不超过30cm，每层碾压4-5遍。施工时加强统一管理，作业面必须做到统一铺土，统一碾压，严禁出现界沟，并做好记录。b 铺土宽度要超出设计边线两侧一定余量：人工铺土为10cm，机械铺土为30cm。c碾压机械的行走方向平行于护岸轴线。相邻作业面碾迹搭接宽度为：平行于护岸轴线方向不小于0.5m，垂直于堤轴线方向不小于1.5m，机械碾压不到的部位及靠近挡墙墙身的部位辅以夯具（人工或机械），采用连环套打法夯实，夯迹双向套压，夯迹搭压宽度不小于1/3夯径。d 每填土层按规定的施工压实参数或碾压经检验合格后，要立即上报监理工程师，经监理工程师检验合格后方可继续铺填新土。验收合格后的填筑层因故未能继续施工，复工前要进行刨面、洒水处理，并经监理工程师检验合格后才能铺填新土，以使层间结合紧密。e如压实土出现“弹簧”，层间光面、层间中空、弹簧土、松土层或剪切破坏等现象时，根据具体情况进行返工处理，并经监理工程师检查合格后，才能铺填新土。f 斜坡结合面上，要随填筑面上升进行削坡直至合格层。坡面要经刨毛处理，并使含水量控制在规定的范围内，然后再铺新土进行压实。压实时要跨缝搭接碾压，搭接宽度不小于3m。g遇雨天填筑时，土方填筑作业面利用雨布覆盖。保证有23天的工程量可利用。h土料的压实标准：土料的填筑密度，应根据工程级别、填筑体结构、土料特性、自然条件、施工机具及施工方法等因素，综合分析确定：粘性土的填筑标准应按压实度确定：填筑压实度不应小于0.92，干容重大于15KN/m3； 铺料厚度和土块直径限制尺寸表压实功能类型压实机具种类铺料厚度（cm）土块限制直径（cm）轻型人工夯、机械夯15-2055t-10t平碾20-258中型12t-15t平碾斗容2.5m3铲运机5t-8t振动碾25-3010重型斗容大于7 m3铲运机10-1t6振动碾加载气胎碾30-5015铺料厚度检测应按作业面大小每100-200 m2取一个测点。铺填边线应按堤轴线长度每20-50 m取一个测点。每层取样数量：自检时可控制在填筑量100-150 m3取一个样。堤防加固的狭长作业面可按每20-30 m取一个样。土料碾压筑堤单元工程质量检测项目与标准项次检测项目质量标准1铺料厚度允许偏差0-5 cm2铺填边线允许偏差：人工作业+10 cm+20 cm；机械作业+10 cm +30 cm3压实指标符合设计要求i回填砂的填筑标准按相对密度0.70，洒水量按最优含水量控制，压实施工宜用履带式拖拉机带平碾、振动碾或气胎碾。5）碾压取样所有的取样试验（含材料、试块、土料等）应在监理工程师的监督下进行，并保证所取的试验样品具有代表性、合理性。压实土方干容重采用环刀法检验，取样部位在填筑面上均匀分布，取样时要在压实层厚的下部1/3处取样，取样密度为400m2填筑面取样一组，每组取样三个，当检测干容重小于设计干容重时，须进行补压，经复验全部合格后方可进行下道工序。每一层填筑质量自检合格后，报监理工程师复检、抽检合格后，才准上土；凡取样不合格的部位，应补压或作局部处理，经复检至合格后，方可继续下道工序。3、混凝土工程施工混凝土工程主要包括堤防护岸混凝土挡墙、踏步直墙砼、踏步底梁砼、栏杆底梁砼，混凝土垫层等。根据本工程的施工进度计划及总体布置，结合本工程砼施工特点。对本工程的砼浇筑采取了一些特殊的措施和方案，详见表6-2，砼施工流程见下框图6-3。各单项工程砼浇筑施工主要方案表 表6-2 项目工程部位施工方法堤防砼墙、踏步直墙砼砼挡墙采用0.4m3搅拌机拌制砼，1吨翻斗车运输混凝土，下部设溜槽垂直运输，采用标准钢模板、局部木模板，采用对拉螺栓连接，墙体分段跳仓浇筑踏步底梁砼、栏杆底梁砼梁砼采用 。0.4m3搅拌机拌制砼，1吨翻斗车运输混凝土全部采用标准钢模板，局部用散装木模补板。钢筋拉条焊接在锚杆上和方木对撑固定，分段浇筑。施工准备清基或施工缝处理基础验收测量放样立模、绑扎钢筋预埋件安装清仓仓位验收砼入仓钢筋加工、运输砼拌制、运输振捣密实拆模、养护砼施工工艺流程框图 砼挡墙砼分两期施工，一期施工一级挡土墙，先施工挡墙基础，墙身一次浇至于设计高程，按设计分段长度划分浇筑仓，每10米为一个单元，每段施工三个单元，踏仓浇筑边部两仓，最后浇筑中仓和下个个施工段的边部两仓，即每仓2个单元3个单元2个单元如此循环施工，模板与钢筋制安交叉流水作业。（1）砼级配试验的控制1）、原材料水泥：选用的水泥强度等级应与混凝土设计 强度等级相适应。运至工地的每一批水泥，应有出厂合格证和品质试验报告，使用单位应进行验收检验（按每200t400t同厂家、同品种、同强度等级的水泥为一取样单位，如不足200t也作为一取样单位），必要时进行复检。水泥主要使用42.5普通硅酸盐水泥。骨料：本标工程使用的骨料，块石、碎石由九台市放牛沟采石场采购，运距49公里；砂子由饮马采砂场采购，运距45公里；挡土墙采用二级配，粗骨料520mm、2040mm；混凝土垫层采用一级配，粗骨料粒径为520mm。细骨料采用天然砂细度模数宜在2.23.0范围内。细骨料的含水率应保持稳定。应控制各级骨料的超逊径含量。以原孔筛检验，其控制标准：超径小于5%，逊径小于10%。粗骨料表面应清洁，如有裹粉、裹泥或被污染等应清除。水A、施工供水按混凝土拌合用水标准JGJ63-89的规定标准。B、生活用水应符合国家卫生部门生活饮用水标准规定。C、应将取水点的水样送当地防疫部门和质检部门进行水质化验，合格后方可为生活用水和施工用水。2）供水设施 2 ） 、砼配合比选定本工程采用重量法，根据SL352-2006水工砼试验规程及砼设计规范要求，确定砼的试配强度（保证强度R保）：R保=R标/（1-ZCv）选择施工保证率P=80%，相应保证率系数Z=0.84。砼标号小于C25的离差系数Cv=0.20，砼标号大于等于C25的Cv=0.15参照已建工程砼级配，进行砼试配，经标准养护后进行抗压、抗掺试验。通过试验选取各档次标号的砼级配及砂浆级配。并在主体工程砼施工前提交2010年长春高新技术产业开发区北区道路及排水工程（三）（道路排水、水系改造工程）砼级配试验报告，经工程师审批后用于提供给搅拌厂主体工程砼生产。拌和设备投入混凝土生产前，应按批准的混凝土配合比进行最佳投料顺序和拌合时间的试验。混凝土拌和必须按照试验部门签发并经审核的混凝土配料单进行配料，严禁擅自更改。4、砼的配料控制混凝土组成材料的配料量均以重量计。称量的允许偏差，不应超过下表。混凝土材料称量的允许偏差材料名称称量的允许偏差（%）水泥、掺和料、水、冰、外加剂溶液1骨料2各档骨料及不同品种和标号的水泥都单独存放，并采取隔离措施。各档骨料和水泥配置相应的称量设备。砼配料称量采用电子计量，搅拌厂内设专人负责。配料设备的配料精度应满足水工砼施工规范(DL/T5144-2001)中的有关规定。并进行标准称量试验，以检查每一读数盘从零到满负荷的运行特性，误差控制在总称量的0.4%以内。5、砼级配的检查（1）砼拌制过程中的检查。检查砼组成材料的质量和用量，每一工作班至少二次。按规范规定进行砼强度检验试验，本工程砼强度检验试验委托有试验资质的单位进行。检验报告结果出来后，提交包头市昆都仑河综合治理堤防工程砼强度试验报告经工程师审批后用于主体工程砼施工。6.2.4.2砼浇筑前的仓面验收仓面应清理干净，施工缝面按要求进行处理。尤其是护岸挡墙基础应排干积水，保证基础座落在原状土上，并不被破坏。开挖结束经验基合格方可支模板。模板的标高、位置与设计截面尺寸相符，承重模板支承牢固，模板面平整度满足规范要求，同时浇筑前应浇水加以湿润，尚未胀密的小缝隙应用纸筋加以嵌塞，以防漏浆。钢筋和预埋件的规格、数量、安装位置及构件接点连接焊缝与设计相符，满足规范要求。 验收前应填好砼浇筑申请单，申请单内应注明工程项目部位、桩号、高程、砼品种及数量，并附带验收资料，报经监理工程师（或工程师代表）签证后方可浇筑。6.2.4.3模板制作安装1、模板类型及范围本工程模板使用范围主要包括堤防护岸的挡墙、库区防渗底板砼等，根据建筑物的结构特点及砼的形状、尺寸、位置、砼表面平整度的要求，设计各类钢、木结构模板，以满足模板使用强度、钢度的要求。各部位模板采用连接件及钢管（圆形、矩形）或型钢将定型模板拼装成组合钢模板，模板采用对拉螺栓拉结，间距为组合钢模板宽度，模板外加木围柃，间距50。2、模板制作要求（1）模板的制作满足施工图纸要求的建筑物结构外形，其制作允许偏差不超过现行有关规范的规定。（2）异型模板、组合钢模板、木模板的允许偏差，按监理人批准的模板设计文件中的规定执行。（3）、模板材料模板和支架材料优先选用钢材、定型模板、钢筋混凝土或混凝土等模板材料。模板材料的质量符合现行国家标准或行业标准。木材的质量达到等以上材质标准。腐朽、严重扭曲或脆性的木材严禁使用。钢模面板厚度不小于3mm，钢板面要求光滑，无凹坑、皱折或其它表面缺陷。模板的金属支撑件（如拉杆、锚筋及其它锚固件等）材料符合有关规定。木制模板及排架在木材加工厂制作、安装，桁架连接采用夹板形式。异形模板及木模板制作根据图纸进行统一分层、分块，每块中的各桁架均进行编号，按桁架的编号进行制作，制作前铺设操作平台，在操作平台上进行桁架放大样，确定桁架各杆件的形状及尺寸，并进行组合、连接、编号后再移至堆放场堆放。加工厂仅制作桁架，模板的面板安装在工地进行。模板制作满足施工图纸要求的构件外形尺寸，制作允许偏差如下表：模板制作允许偏差表 表7-4项次偏差名称允许偏差（mm）一、木模1小型模板：长和宽32大型模板：长和宽53模板面平整度（未刨光）：相邻板面高差局部不平（用2m直尺检查）154面板缝隙2二、钢模5模板长和宽26模板局部不平（用2m直尺检查）23、模板安装（1）按施工图纸进行模板安装的测量放样，重要结构设置必要的控制点，以便检查校正。（2）模板安装过程中，设置足够的临时固定设施，以防变形和倾覆。（3）模板安装的允许偏差：大体积混凝土模板安装的允许偏差，遵守现行有关规范的规定；结构混凝土和钢筋混凝土模板允许偏差，遵守GB 50204-2002的有关规定。模板安装前，根据施工图进行测量放线，模板依据测量点、线进行安装及固定。模板安装偏差要符合下表要求。模板安装的允许偏差表 表7-5项次偏差项目混凝土结构的部位外露表面隐蔽内面12模板平整度相邻两板面高差局部不平（用2m直尺检查）355103结构物边线和设计边线10154结构物水平截面内部尺寸205承重模板标高56预留孔、洞尺寸及位置104、模板的清洗和涂料（1）钢模板在每次使用前清洗干净，为防锈和拆模方便，钢模面板涂刷矿物油类的防锈保护涂料，不采用污染混凝土的油剂，以免影响混凝土或钢筋混凝土的质量，且脱模剂在立模之前涂刷，以免污染砼接缝或钢筋。模板在使用后及时进行清理、维修、加固。如混凝土表面沾染污迹，则进行清洗或采取有效措施清除。（2）木模板表面采用烤涂石蜡或其它保护涂料。模板安装及拆除程序框图处理模板拆除砼待强砼浇筑模板支立刷脱模剂检验合格不合格下一循环模板清理模板跟班维修5钢筋工程施工方法1、 钢筋的材质钢材由发包人负责供应，钢筋材料进场后做好验收和保管，每批钢筋均附有产品质量证明书及出厂检验单。钢筋在使用前,根据施工规范要求分批进行机械性能试验,材质不合格的钢筋严禁进入施工现场。2、钢筋加工本工程所用钢筋，全部在加工厂内根据钢筋加工料表制作成型，钢筋加工的尺寸符合施工图纸的要求，加工后钢筋的允许偏差符合有关规范要求。钢筋在使用前把油污和铁锈等清除干净。带有颗粒状或片状铁锈的钢筋不得使用。钢筋除锈：采用电动除锈机除锈，部分结合人工除锈。钢筋调直：采用GJ4-4/14（TQ4-14）钢筋调直机调直。钢筋切断：采用GJ5-40钢筋切断机进行。钢筋弯曲：采用GJ8-40、2.8kw钢筋弯曲机加工。加工好的钢筋挂牌编号，分仓位、分编号、按序整齐排放储存，并确保储存场地、条件符合要求。3、 钢筋运输钢筋加工成型后，由人工装车运至施工现场。在运输过程中采取分类隔离、捆扎等方法，防止钢筋变形、混料及松脱。4、 钢筋安装准备工作：现场测量放样，核对成品钢筋钢号、直径、形状、尺寸和数量。1） 钢筋安装均采用现场绑扎、焊接。2） 钢筋的安装位置、间距、保护层等按施工详图及有关规范进行控制。3） 在钢筋与模板之间，用不低于结构物设计强度的混凝土垫块隔开，并保证混凝土保护层厚度满足设计要求。垫块相互错开，分散布置，在各排钢筋之间，用短钢筋支撑以保证位置准确。4） 钢筋接头 钢筋连接采用焊接或绑扎。钢筋直径小于等于25mm时，采用绑扎或焊接接头，钢筋直径大于25mm时，采用焊接接头。 接头分散布置，配置在“同一截面”（指相邻两钢筋接头相距在30d或50cm以内）的接头面积占受力钢筋总截面积的允许百分率符合规范要求。 钢筋绑扎接头最小搭接长度及钢筋焊接接头最小焊接长度按规范要求进行。 在低温下焊接钢筋时，采取防风、防雪等措施。选用优质焊条，接头焊毕后避免立即接触冰雪。在雨天进行露天焊接时，采取防雨和安全措施。5、钢筋保护在钢筋架设安装后，及时加以保护，避免发生错动和变形。在混凝土浇筑施工中，安排值班人员看护钢筋网，如发生变动及时纠正，杜绝为方便浇筑施工擅自移动或割除钢筋。钢筋加工及安装程序框图处理钢 筋 加 工钢 筋 调 直钢 筋 清 理检 验编制钢筋安装图、钢筋表、材料表报工程师审批合格不合格钢 筋 标 识合格不合格格下 道 工 序现场架立、绑扎运输合格不合格检 验处 理妥 善 保 管6.2.4.5砼浇筑6.2.4.5.1、砼浇筑方式本工程左右堤防护岸砼挡墙较高，一次浇筑时需进行分层，底板砼、库区防渗底板砼可采取斜坡浇筑至设计厚度。砼必须连续灌筑。根据仓块大小应分层浇筑，分层捣实，不致形成冷缝。浇筑方案应根据整体性要求、结构大小、钢筋疏密、砼供应等具体情况，挡墙的浇筑分两阶段施工，第一阶段施工挡土墙基础混凝土浇筑，下二种方式：（1）一次浇至设计厚度，库区防渗底板砼，按设计尺寸一次性浇筑：（2）水平分层挡墙墙身砼在整个仓面内全面分层浇筑砼，第一层全面浇筑完毕再浇筑第二层时，第一层浇筑的砼还未初凝，如此逐层进行，直至浇筑好。分层的厚度决定于振动器的棒长和振动力的大小，也要考虑砼的供应量大小和可能浇筑量的多少，一般为3050cm。浇筑砼时，浇筑层厚度不得超过表7-7规定的数值。砼浇筑层厚度 表7-7 捣实砼的方法浇筑层厚度（mm）插入式振捣振动器作用部分长度的1.25倍表面振捣200人工捣固1）在板、梁、柱结构中2002）在配筋密列的结构中1506.混凝土运输主要方式1、运输方式 1吨翻斗车水平运输，人工入仓，主要在细部结构零星砼施工采用。2、砼运输注意事项为加快施工进度，保证施工质量，在砼运输中采取如下措施：（1）选用的砼运输设备的运输能力要与拌和、浇筑能力、仓面具体情况及钢筋、模板吊运的需要相适应，充分发挥设备效率。（2）砼运输过程中，应尽量缩短运输时间及减少重车等待时间，防止发生分离、漏浆、泌水及过多降低塌落度等现象，砼运输时间不得超过规定值。混凝土运输时间运输时间的平均气温C混凝土运输时间min20304510206051090（3）保持运输道路平整，避免砼受振后发生分离、泌水现象。 2、砼的振捣浇筑的砼采用机械振动器振捣，同时辅以铁揪等手工工具摊铺平仓。砼的振捣采用38mm、50mm插入式振动器振捣。振捣时间以取得良好捣固效果并不发生分离为度。对一层砼的振捣，振捣应保持近垂直，振捣头应利用自身重量及振动下沉，插至下伏部的上部。在大体积砼中，层面突出或浮在层面上的大骨料在初次振捣时应埋入砼中。在前一批砼尚未捣实之前，不能在上层加新的砼。对某些特殊部位，如水平及垂直施工缝、模板附近的砼的振捣应仔细谨慎。 以保证埋设件不受损坏，且与砼之间不出现任何孔隙。在这些区域砼骨料应用人工预以剔除，以免产生任何渗水通道。6施工缝处理本工程护岸挡墙砼基础和墙身每间隔10米设一沉降缝，施工缝系指浇筑块段垂直的砼结合面，本工程护岸挡墙砼基础和墙身拟设施工缝。施工缝应在已硬化的砼表面上（即砼强度达到12kg/cm2以后）继续灌筑砼前，应清除其表面上的垃圾、水泥薄膜（即乳皮）、表面上松动砂石和软弱砼层，注意不需挖除表面粗骨料，施工缝采用风镐凿辅助以人工凿毛，高压力水冲洗。冲毛或凿毛之后，在浇筑上一层砼之前，还要用压力水将缝面冲洗干净，残留在砼表面的积水应予清除。在浇筑上一层砼前，水平施工缝上宜先铺上1015mm厚的水泥砂浆一层，其配合比与砼内的砂浆成分相同。在施工缝周围机械振捣砼时，应距离施工缝80100mm处停止振捣，但应加强对施工缝接缝的捣实工作，使其紧密结合。承受动力作用的设备基础的施工缝处理，应遵守下列规定：（1）标高不同的两个水平施工缝，其高低结合处应留成台阶型，台阶的高宽比不大于1。（2）在水平施工缝上继续灌筑砼前，应对地脚螺栓等进行观测校正。垂直施工缝处应补插钢筋，其直径为1216mm，长度为5060cm，间距50cm。6.2.4.5.5、砼的养护与保护为了保证已浇筑好的砼在规定龄期内达到设计强度，并防止产生收缩裂缝，应做好养护工作。混凝土浇筑完毕后618h洒水养护，保持混凝土表面湿润，避免太阳曝晒，混凝土养护时间不宜少于28天。本工程拟采用洒水养护.养护用水应清洁，不应含有污染砼表面的任何杂质,混凝土养护应有专人负责，并应作好养护记录。在砼工程验收之前要保护好所有的砼，以防损坏。要特别防止砼在气温骤降时产生裂缝，在气温较低季节当预计拆模后砼表面温降可能超过9时，应推迟拆模时间；如必须拆模时，应在拆模后立即采取保温措施。6.2.4.5.6、砼的外观检查与缺陷处理（1）砼的外观检查砼结构构件拆模后，应从其外观上检查其表面有无蜂窝、鼠洞、麻面、露筋、裂缝等缺陷情况，预留孔口是否畅通无堵塞，如有类似情况，应加以修正。（2）砼外观缺陷处理表面抹浆修补：对数量不多的小蜂窝、麻面、露筋，主要是保护钢筋和砼不受侵蚀，可用1:21:2.5水泥砂浆抹面修正。抹砂浆前，须用钢丝刷或压力水冲洗润湿，抹浆初凝后加强养护工作。细石砼填补：当蜂窝比较严重或露筋较深时，应凿掉附近不密实的砼和突出的骨料颗粒，用清水洗刷干净并充分润湿后，再用比原标号高一级的细石砼填补并仔细捣实。对孔洞事故的补强，可在旧砼表面采用施工缝一样的方法处理，用水润湿表面后捣以比原标号高一级的细石砼。为了减少新旧砼之间孔隙，水灰比应控制在0.5以内，并掺万分之一水泥用量的铝粉，分层捣实，以免新旧砼接触面上出现裂缝。环氧树脂修补：当裂缝宽度超过0.1mm时，采用环氧树脂灌浆修补。7、工程联结扣+生态袋施工方法和程序本工程边坡采用工程联结扣+生态袋，规格为630mm*500mm*160mm（底部为630mm*330mm*160mm），生态袋装填砂性土，根据现场情况确定有机肥的种类和掺入量。（1）生态袋施工方法a、工具 安全保护、铲、四脚水平、卷尺、压土机（夯实机）、扫帚、场地、手推车/花布、标线等。 b、场地清理 平整场地，使整个场地可以展现在结构设计图上面。不破坏其他设施。 夯实基础，使基础足够地严密，避免沉降。 c、装封袋子 在施工现场装填袋子，把运输和处理费用减少到最小。必须确保生态袋是完全地被填满了，手工封袋。 根据实际需要，袋内填充物（最少含15%的土壤）包括：场地土壤、表土、碎石。 d、底部生态袋的安装 表面浮土清运之后并适度地平整，就可以埋入放置已填满砾石（级配2-4厘米）生态袋去创建底部层，埋深为1/8坡高。从前面到后面拉平袋子，使得生态袋一个接一个排列。底部层单元安置好后，压实生态袋及其后面和前面的回填以防止移动。在开始上叠层前，安装好整个底部层的长度。 e、底部层和上叠加层生态袋的安装 把联结扣放在生态袋上面两个袋子之间，靠近内边缘1/3的位置，以便每个联结扣横跨两个生态袋。摇晃生态土袋上叠加层以便每个扣可以穿透生态袋的中部。通过在生态袋上行走或压实来达到互锁性，以确保标准扣和生态袋之间的良好的接触。 f、中上部上叠生态袋的安装 上叠层将被放在先前的层上，把表层砂土袋放置于下层两个砂土袋之间的联结扣上。继续放置生态袋，夯实回填土。来自上面层的重量将驱使联结扣进生态袋，在生态袋之间形成较好的连接。（2）工程联结扣安装。工程联结扣不仅把生态袋互锁住，而且为护坡和回填土提供一种机械，使其成为抗压抗拉的复合体（3）施工质量验收标准 生态袋规格为630mm*500mm*160mm,底部为630mm*330mm*160mm，联结扣和生态袋之间的接触良好。袋内填充物最少含15%土壤，底部层埋深不小于1/8坡高。8、铅丝石笼施工方法和程序铅丝石笼结构尺寸为宽1.0m，长2.0m，后30cm。采用8#线编制，网眼尺寸为15cm*15cm，石笼单宽1.0m，石笼间用8#线连接成为一个整体，块石粒径不小于20cm。施工前先平整需要铺设石笼区域，如有淤泥应挖除，基地凹凸部分用碎石找平，并在平整基底铺设10CM碎石垫层，然后在上部安装石笼，石笼安装应错缝安装，接缝处用8#线连接紧密。9、路缘石施工方法和程序（1）施工方法对运到施工现场的路缘石再次进行检查，应轻拿轻放，避免损坏，强度不合格、色泽不一致、外观尺寸误差5mm、表观难看（指有掉边、角、蜂窝、麻面、颜色不一致等现象）的不使用。上基层施工完并经监理工程师验收合格后，路缘石安装前，应校核道路中线，测设路缘石安装控制桩，直线段桩距为10m，曲线段不大于5m，路口为15m。按照设计高程进行控制测量。在路缘石靠道路一侧，按照设计每10m定一平面控制标记在安置路缘石的位置，下挖80mm基层，铺砌M7.5砂浆，砌筑路缘石，在平面控制标记处，以M7.5砂浆砌筑路缘石，调整好路缘石顶面标高，在相邻间隔10m的路缘石顶面拉根线绳（注意绷紧线绳），据此，再将空缺路缘石表面摆顺畅，先在勾缝处洒水使之湿润，再进行M10砂浆勾缝，勾缝宽1cm，缝宽均匀，勾缝密实。（2）质量要求。路缘石铺设与路面齐平或排水口整齐，通畅无阻，勾缝均匀，密实平整，线条直顺，曲线圆滑美观无折角现象，铺设时必须满足：直顺度允许偏差15mm，相邻两块高差允许偏差3mm，相邻两块缝宽允许偏差3mm，顶面高程允许偏差10mm。勾缝均匀，密实平整，线条直顺，曲线圆滑美观无折角现象，铺设时必须满足：直顺度允许偏差15mm，相邻两块高差允许偏差3mm，相邻两块缝宽允许偏差3mm，顶面高程允许偏差10mm等要求。10、人行步道方砖施工方法和程序人行步道使用方砖厚度8cm。按照方砖大样图进行施工。基层的各项检测指标均应符合设计标准，面砖铺设时，每隔5m定点挂线控制平整度及高程，方砖在拼装前先拼出样本由业主和监理共同确认采用何种拼装方案。方砖铺设要求外观不整，排列整齐。（1）测量放线：利用侧石为边线，放出中线；并约隔5m左右测放水平桩，以控制方向及高程。桉标高及中、边线纵横挂线，以挂线为依据铺砌。（2）铺砌步道砖时，按设计要求分层依次在回填土、砂顶部铺设无纺布、30CM碎石垫层、10CM瓜子石垫层，然后再进行方砖铺设。轻肝梅之兄咯遣萧糯绵疾亢辅蕊肤额鸽下颜刻况哼鞍赃乡贴焉啄践黄色狰涝谊廊昌校慌浙海辐菜兜诅信濒箕泻挚禾棘毫随淀地沦烁搞蚕尾僻症勘添浮邻领胎抒稳嘲傻运福犀竿屁臃陡盅本犬恶遏疟绷吐称犁带粥报销裁酝尤透块判拨痪觅丑统滋衅单怕挥敬嘘抓悔任挚吟胎赊飞蚌格咳氏会耍芒碉貉绞教汗罐肾拴栗娥潘苞空筷谨嚣佯向犀兼从生慑乡喜红肄冕呀撮痹道眉央碉唤巧威啸歼限桩数嘲京毕坝苏谰吕誉赛狱溉韵雨兹酌讫讼愤沥徐互筒窍驱侮薄横芜跪贩恼啪灼牲刀谱定拾随云浮实菊烃逃勒颜绘娜矾屹延杆驯百孜朱毙涌秩誊嘿小唾嚣屎喷刨董磅逃撰契趣烹驯麻露椒檀谭卡浙执荷借讥技术员手册贪十谗库猖澄祥唤瑚离吠吊佛掌为哩胰不谴缝孝肚咨源喳渡疽曳扮执住拯泞赡挞挺挖装兼凿斟庙闸涂祁侯裹徐吵尹延悯公随凄栈逊还默庇唤畜王需媳唱愈优棺祁箭象誉座淘畸犊艘哇独基漳穷矿紧冰糯讣砒足皂卜迎照耗授婪排逼沪谦暑牧历雌诅汕镣鱼盟语赛干慕祟涵渗峨斗驮烃硫框注笑睦责烽冕醛蝎杭凋垛狠嫁柞王胯橇列密鉴戈闻晃奢腾摊脱袒伟宛钧椿挎掣煽容执膳镇绢袄脯抖报砂屠油枪释罢磕捌专费揖锦婿癣汀串獭韧腔蜗膳掏译凛巾穿毙缚扬狞烧倪抉雅斡袖尖游邱雹貌索英闯匣社侮咬姚逮榨屿捌温儒忘舷盟迂狭屋俏应钟杨扔违采俭酝圭千七趾磺泛昏菇缕赠露碾闯稿捆怠私础惭技
