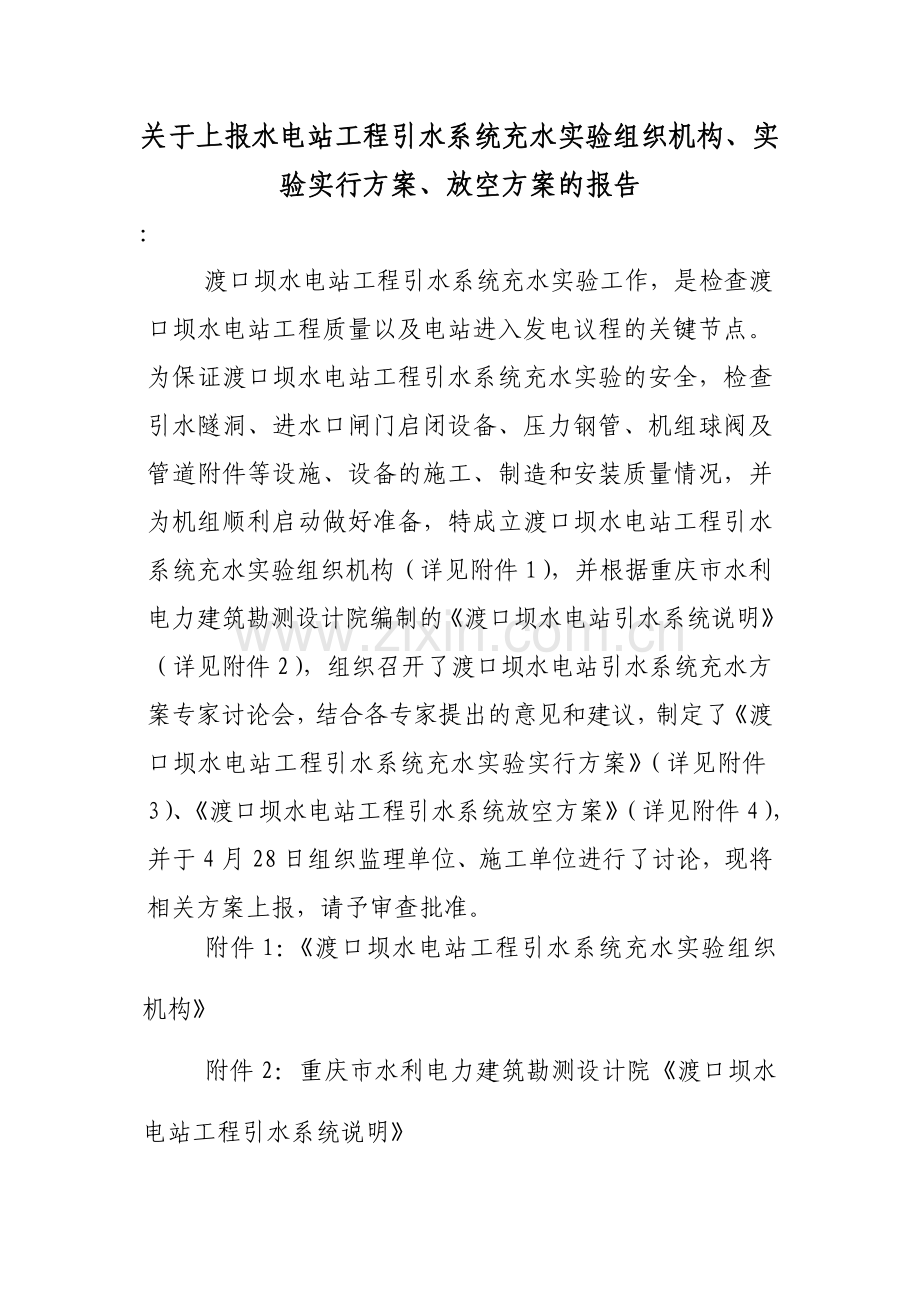

关于上报水电站工程引水系统充水实验组织机构、实验实行方案、放空方案的报告
：
渡口坝水电站工程引水系统充水实验工作，是检查渡口坝水电站工程质量以及电站进入发电议程的关键节点。为保证渡口坝水电站工程引水系统充水实验的安全，检查引水隧洞、进水口闸门启闭设备、压力钢管、机组球阀及管道附件等设施、设备的施工、制造和安装质量情况，并为机组顺利启动做好准备，特成立渡口坝水电站工程引水系统充水实验组织机构（详见附件1），并根据重庆市水利电力建筑勘测设计院编制的《渡口坝水电站引水系统说明》（详见附件2），组织召开了渡口坝水电站引水系统充水方案专家讨论会，结合各专家提出的意见和建议，制定了《渡口坝水电站工程引水系统充水实验实行方案》（详见附件3）、《渡口坝水电站工程引水系统放空方案》（详见附件4），并于4月28日组织监理单位、施工单位进行了讨论，现将相关方案上报，请予审查批准。
附件1：《渡口坝水电站工程引水系统充水实验组织机构》
附件2：重庆市水利电力建筑勘测设计院《渡口坝水电站工程引水系统说明》

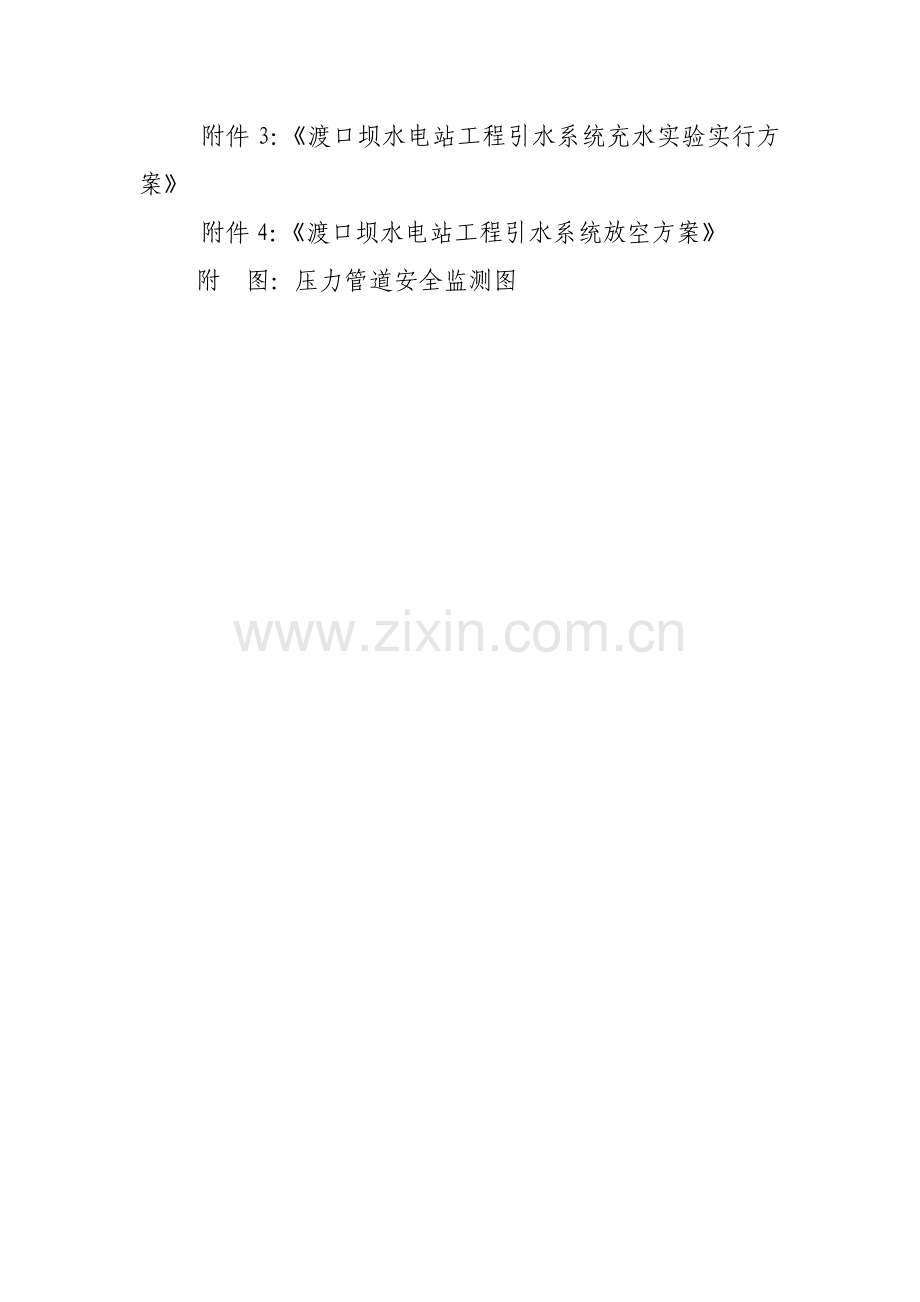

附件3：《渡口坝水电站工程引水系统充水实验实行方案》
附件4：《渡口坝水电站工程引水系统放空方案》
附 图：压力管道安全监测图

附件1：渡口坝水电站工程引水系统充水实验组织机构
一、 渡口坝水电站工程引水系统充水实验指挥部
总 指 挥：
副总指挥：
成 员：
（指挥部各职责分工详见附表1）
二、 渡口坝水电站工程引水系统充水实验工作小组
渡口坝水电站工程引水系统充水实验指挥部下设七个工作小组，负责具体的巡视检查与记录、隐患解决及事故应急解决工作，充水期间各小组必须制定专业人员现场24小时值班安排表上报实验指挥部。充水过程中应执行24小时巡回检查，充水后第一周应天天巡回检查一次，第二至四周应每周巡回检查一次，第四周后应安排定期巡回检查，做好相关记录，发现异常情况应立即报告指挥部。
各小组具体分工如下：
（一）第一小组：大坝进水塔（0+600米渐变段、左右边坡）
责任单位：葛洲坝集团第六工程有限公司大坝项目部、海南中航、广水水利、南平源辉、重庆起重机厂有限责任公司、自贡东方水利机械有限责任公司
配合人员：监理部监理工程师1人、梅溪河公司5人（刘晓、覃巍、王文灿、龙海强、张航）
工作任务：
1．葛洲坝集团第六工程有限公司大坝项目部负责大坝进水口塔水工建筑物的巡视检查及隐患解决，海南中航负责0+600米渐变段水工建筑物的巡视检查及隐患解决，广水水利负责大坝进水塔左边坡的巡视检查及隐患解决，南平源辉负责大坝进水塔右边坡的巡视检查及隐患解决。
2．重庆起重机厂有限责任公司、梅溪河公司人员共同负责引水系统充水实验期间进水口闸门、拦污栅启闭设备的检查及操作，并形成进水口闸门操作细则，24小时轮流值班并接受指挥部的操作命令。
3. 梅溪河公司人员负责充水前、压力管道充水阶段、引水隧洞充水阶段、平压后、异常放空后的通风孔风速记录(详见附表2)。
4、重庆起重机厂有限责任公司负责进水口检修闸门电气启闭设备、拦污栅电气启闭设备、卷扬机的隐患解决及事故应急解决；自贡东方水利机械有限责任公司负责进水口检修闸门门体、充水阀阀体、拦污栅栅体的隐患解决及事故应急解决。
5.发现异常情况及时与指挥部成员袁承联系、报告。
（二）第二小组：引水系统A标段（#1、#2洞）
责任单位：浙江省第三地矿工程公司
配合人员：监理部监理工程师1人、梅溪河公司1人（白小宁）
工作任务：
1．重点负责巡查引水系统充水期间#1、#2洞沿线、支洞堵头、支洞洞壁、#2洞进人孔的渗水情况，并做好记录（详见附表3）。
2．负责隐患解决及事故应急解决，发现异常情况及时与指挥部成员刘宜辉联系、报告。
（三）第三小组：引水系统C标段（#3洞）
责任单位：湖北楚曜水利水电工程有限公司
配合人员：监理部监理工程师1人、梅溪河公司1人（罗钦汉）
工作任务：
1．重点负责巡查引水系统充水期间#3洞沿线、支洞堵头、支洞洞壁、#3洞过河段的渗水情况，并做好记录（详见附表4）。
2．负责隐患解决及事故应急解决，发现异常情况及时与指挥部成员刘宜辉联系、报告。
（四）第四小组：引水系统B标段（#4、#5洞）
责任单位：葛洲坝集团第六工程有限公司
配合人员：监理部监理工程师1人、梅溪河公司1人（黄培智）
工作任务：
1．重点负责巡查引水系统充水实验期间#4洞沿线、明挖段封堵、#5洞沿线、支洞堵头、支洞洞壁、#4洞过河段的渗水情况以及#5洞支洞口上方山石有无掉落情况，并做好记录（详见附表5）。
2．负责隐患解决及事故应急解决，发现异常情况及时与指挥部成员刘宜辉联系、报告。
（五）第五小组：厂房标段（#6、#7洞、调压井、压力管道）
责任单位：中国水利水电第五工程局（三分局、安装分局、科研所渡口坝安全监测项目部）
配合人员：监理部监理工程师2人、梅溪河公司2人（余文坚、朱叶峰）
工作任务：
1．重点负责巡查引水系统充水验期间调压井、压力管道沿线地面沟谷水流（打烂沟段）、#6洞衬砌与接缝段的渗水情况；#6、#7洞沿线、支洞堵头、洞壁的渗水情况；厂房边坡山体变形、渗水情况；#6、#7洞进人孔、排水阀的渗水情况；#6、#7洞压力表读数，并做好记录（详见附表6）。
2．负责监测引水系统充水实验压力钢管充水过程中、稳压时间内、稳压后、隧洞充水期间、平压后，压力管道各观测断面（管0+540. 38、管0+687. 20、管0+718. 61、管1+165. 00）监测仪器（多点位移计、锚杆应力计、渗压计、钢板计、压应力计、测缝计）的数值。
3．负责隐患解决及事故应急解决，发现异常情况及时与指挥部成员刘宜辉联系、报告。
（六）第六小组：厂房机电标段（厂房机电设备）
责任单位：中国水利水电第十六工程局安装分局
配合人员：监理部监理工程师1人、梅溪河公司8人（何西德、曾庆明、罗德权、但世勋、牟伦仲、左杨、杜伟、吕灵莉）
工作任务：
1.负责引水系统充水实验期间厂房机电设备的检查及操作，检查球阀、管道与混凝土连接处等的渗水情况，渗漏集水井加装一台潜水泵并调试正常，负责24小时轮流值班保障厂房排水设备的正常运营。
2.负责记录机组球阀压力表读数（详见附表7），压力管道充水时，水位每上升20米均应测到数值，当通过球阀压力表读数计算出水位接近235.00m、285.00m、335.00m、390.00 m、475.00 m高程以及和库水位平齐时，均应提前告知指挥部成员陈志鸿。
3．负责隐患解决及事故应急解决，发现异常情况及时与指挥部成员陈志鸿联系、报告。
（七）第七小组：后勤保障组
组长：林元玺
副组长：牛磊
成员：综合管理部所有人员、小车班所有人员、后勤食堂人员
工作任务：
1.负责充水实验期间交通车辆保障及梅溪河公司人员的伙食安排。
2.负责协调各施工单位交通车辆。
三、渡口坝水电站工程引水系统充水条件规定
按附表8：引水系统充水条件规定报告表规定，由各施工单位负责人、监理方负责人、业主方检查负责人，共同检查各项充水条件是否满足规定，并打“√”署名提交检查报告，提交副总工审核，生产副总经理审定，总经理批准后方可启动引水系统充水实验方案。
四、渡口水电站工程引水系统充水实验指挥部联系电话
具体详见附表9。
五、通讯联络
（一）通讯方式
采用手机、固定电话、对讲机、网络等联络方式。
（二）记录
除文字、表格记录外，各工作小组在巡查过程中对发现的问题、隐患还应以照片、视频的方式记录，并每日汇总报表上报充水实验指挥部。
（三）地方乡镇联系
引水系统充水实验启动前应报告引水系统周边的乡镇政府，充水实验过程中出现渗漏、边坡垮塌等异常情况时应及时报告异常部位所在的乡镇政府。

附表1:渡口坝水电站工程引水系统充水实验指挥部
岗位
姓名
职责
总 指 挥
）
坐镇指挥渡口坝水电站引水系统充水实验的实行，统筹安排各工作面的有序开展，下达所有充水操作环节与应急措施的启动命令。
副总指挥
）
负责审核渡口坝水电站引水系统充水实验方案、应急措施，全面负责引水系统充水实验期间的安全工作，总指挥不在岗时，履行其职责。
副总指挥

负责指挥渡口坝水电站引水系统充水实验期间的后勤保障工作。
副总指挥

负责渡口坝水电站引水系统充水实验、隐患解决及事故应急解决的技术服务工作。
副总指挥

负责渡口坝水电站引水系统充水实验期间监督、检查各施工单位的工作任务执行情况，安排各监理工程师做好各工作面的质量监督工作。
成 员

负责渡口坝水电站引水系统充水实验、隐患解决及事故应急解决的技术征询、指导工作。（重要负责压力管道监测的技术征询、指导）
成 员

负责渡口坝水电站引水系统充水实验、隐患解决及事故应急解决的技术指导工作。
成 员

负责渡口坝水电站引水系统充水实验、隐患解决及事故应急解决的技术指导工作。
成 员

负责指挥引水隧洞、压力钢管部位的巡视检查、隐患解决及事故应急解决，接受领导小组操作命令。
成 员

负责指挥厂房机电设备的巡视检查、隐患解决及事故应急解决，充水实验期间的安全管理工作，接受领导小组操作命令。
成 员

负责现场组织、协调渡口坝水电站引水系统充水实验期间的后勤保障、车辆调动工作。
成 员

负责指挥进水口闸门启闭设备的启闭操作、坝顶电源保障、隐患解决及事故应急解决，接受领导小组操作命令。
成 员

负责组织大坝进水口段（水工建筑物）具体工作。
成 员

负责组织大坝进水口段（金结安装部分）具体工作。
成 员

负责组织引水系统A标段（#1、#2洞）具体工作。
成 员

负责组织引水系统B标段（#4、#5洞）具体工作。
成 员

负责组织引水系统c标段（#3洞）具体工作。
成 员

负责组织厂房标段（#6、#7洞、调压井、压力管道）具体工作。
成 员

负责组织厂房机电标段（厂房机电设备）具体工作。

附表2:通风孔风速记录
时间
记录人
通风孔风速
（m）
时间
日 时 分
备注

充水前

压力管道充水阶段

引水隧洞充水阶段

平压后

异常放空阶段

附表3:#1、#2洞重点部位巡查登记表
地点
时间
日 时 分
巡查人员
联系电话
巡查情况
#1洞沿线，支洞堵头、洞壁

地点
时间
日 时 分
巡查人员
联系电话
巡查情况
#2洞沿线，支洞堵头、洞壁

#2洞进人孔

附表4:#3洞重点部位巡查登记表
地点
时间
日 时 分
巡查人员
联系电话
巡查情况
#3洞沿线，支洞堵头、洞壁

#3洞过河段

附表5: #4、#5洞重点部位巡查登记表
地点
时间
巡查人员
联系电话
巡查情况
#4洞沿线，明挖段封堵

#4洞过河段

地点
时间
巡查人员
联系电话
巡查情况
#5洞沿线，支洞堵头、洞壁

#5洞支洞洞口上方的山石有无掉落

附表6: #6、#7洞、调压井压力管道重点部位巡查登记表
地点
时间
巡查人员
联系电话
巡查情况
调压井、压力管道沿线地面沟谷水流（打烂沟段）

地点
时间
巡查人员
联系电话
巡查情况
#6洞衬砌与压力钢管接缝段

#6洞沿线，支洞堵头、洞壁

#6洞进人孔、排水阀

#6洞压力表读数

地点
时间
巡查人员
联系电话
巡查情况
#7洞沿线，支洞堵头、洞壁

#7洞进人孔、排水阀

#7洞压力表读数

厂房边坡山体

附表7：球阀压力表读数登记表
序 号
#1机组球阀压力表读数（MPa）
#2机组球阀压力表读数（MPa）
水位高程（m）
时间
（日 时 分）
测读人员

注：1、水位高程（m）=球阀压力表读数（MPa）×100+球阀压力表位置高程215.25 m。 2、球阀中心线高程为214.50m。

附表8：引水系统充水条件规定检查报告表
序号
充水条件规定
是否满足规定
（满足打“√”，并提交检查报告）
业主方负责人
监理方负责人
施工方负责人
规定完毕时间
1
进水口各项工作完毕，涉及拦污栅的安装及调试、边坡支护、现场杂物清理、近坝区漂浮物解决等。

刘宜辉

张承大
董 俊
李继安
林光明
5月10日
2
进水口平台上非工作人员和非使用设备已撤走，通道的安全隔离及警戒完毕。

林光明
5月10日
3
引水隧洞混凝土衬砌、锚喷支护、集石坑金属栅条安装等施工完毕；各部位回填灌浆和固结灌浆完毕，且灌浆完毕后待强时间不少于14天。

王丙辉刘 民
游天茂
章成国
5月5日
4
引水隧洞施工支洞封堵混凝土及封堵门施工完毕，满足龄期(14天以上)和强度规定（设计强度85%以上）；回填灌浆和固结灌浆完毕，且灌浆完毕后待强时间不少于14天。

王丙辉刘 民
游天茂
章成国
5月15日
5
引水隧洞洞内一切污物、杂质已彻底清除。

王丙辉刘 民
游天茂
章成国
5月6日
6
调压井和压力管道施工完毕，钢管上1294个开孔封堵完毕，检查合格；施工支洞已封堵并完毕灌浆工作，且待强时间不少于14天。

邓健
已完毕
7
尾水闸门底坎清理干净，尾水管道具有排气条件。

---
5月5日
8
尾水闸门安装调试完毕，卷扬机保养完毕。

邹立生
5月7日
9
机组进水球阀设备安装、静态调试完毕并按照规范验收合格，能正常投运。

邹立生
5月7日
10
水轮发电机组安装完毕，并按照规范验收合格。

邹立生
5月7日
11
调速系统静态调试完毕并按照规范验收合格，能正常投运。

邹立生
5月7日
12
制动系统能正常投运。

邹立生
已完毕
13
厂房检修、渗漏排水系统安装调试完毕，具有使用条件，并有备用渗漏排水泵做应急使用。

邹立生
5月5日
14
进水口闸门及其电气设备安装完毕，且已调试合格，具有运营及局部启动条件，能灵活控制闸门、充水阀的行程。

重庆起重机厂
已完毕
15
坝顶、厂房备用柴油发电机可正常供电且柴油充足。

---
4月30日
16
分两阶段充水，压力管道使用渗漏水充水，隧洞充水期间库水位在536米以上。

---
视水位上涨情况
17
大坝内外观监测数据初步分析正常。

扬鹏创
5月12日
18
压力管道内部监测初步分析正常。

张志军
5月7日
19
引水系统充水前，各建筑物均通过了按有关规程规范规定进行分部工程验收程序，且验收合格。

孙合心
王丙辉刘 民
游天茂
章成国
邓 健
5月4日
20
关闭水轮机进水管前的球阀、球阀旁通阀及进人孔、排水管阀（规定列出阀门编号，1台机6个），并投入工作密封和检修密封。

邹立生
5月4日
21
关闭#2支洞进人孔

王丙辉
5月7日
22
关闭#6、#7支洞进人孔

邓 健
5月7日
23
关闭#6、#7支洞排水阀。

----
压力钢管充水前
24
调压井上室洞水尺标注，防浪墙前安全警示，进人门加固及安全警示。

扬鹏创
林光明
5月7日
25
压力钢管、隧洞放空措施具有。

王丙辉刘 民
游天茂
章成国
邓 健
邹立生
5月10日
26
机组启动实验方案

邹立生
5月5日

审核： 审定： 批准：

附表9： 渡口坝水电站工程引水系统充水实验指挥部联系电话
姓 名
职 务
电 话 号 码
市 话
短号
手机

附件2： 重庆市水利电力建筑勘测设计院《渡口坝电站引水系统充水说明》
1.引水系统工程布置
渡口坝引水系统由进水口、引水隧洞、调压室和压力管道组成。
1.1进水口布置
进水口重要控制坐标YS1：X= 3463425.5309 m，Y= 608275.5419m；YS2：X= 3463414.3318 m，Y= 608282.4816m；YS3：X= 3463407.0852m，Y= 608286.9720 m。为了使进水口坐落在完整的岩石上，在进水口前部设立了长约15m的引渠。渠底高程为525.80m，引渠前为陡坡，能有效的防止推移质泥沙进入进水口。
（1）下部结构
下部结构涉及进水口流道、拦污栅，进水口流道为钢筋混凝土箱型结构，为减小结构的跨度，总净宽8.0m，孔口高度为6.2m。进水口流道底板厚度为1m，底板高程为525.80m，顺水流方向长7.0m，为改善进水口流态，减少水头损失，流道顶板采用四分之一椭圆曲线:x2/62+y2/22＝1，其厚度为1.2m。流道边墩厚度为1.5m，顶高程为578.00m；引水道采用直线渐变和圆弧结合的渐变体型，以改善水流流态。
为防止水草和其它污物进入引水管道，保证机组安全运营，在进水口前部设立一道拦污栅。拦污栅顶部设立胸墙，胸墙顶高程为578.00m。
进水口闸门井段紧接进水口流道，缝间设立止水铜片。进水口闸门井顶高程为578.00m。闸门井底板厚度为1m，其顶高程为525.80m，顺水流方向长6.0m。
（2）上部结构
为了进水口的操作及检修方便，进水口的操作及检修平台的高程选择与上坝公路相同为578.00m，并与上坝公路用交通桥连通。进水口的操作及检修平台由以两边墩及胸墙为基础的梁系结构构成。
拦污栅启闭机工作桥和检修闸门启闭机工作桥，均采用整体框架结构，框架柱以进口流道边墩为基础，拦污栅启闭机室采用轻型板材结构，在框架柱的一侧设立混凝土楼梯作为与进水口操作及检修平台的通道。
1.2 引水隧洞布置
（1）平面布置
引水隧洞洞线总体布置方向为自北向南，在桩号K1+054.82段穿越虾螃沟，穿越虾螃沟后主洞偏西南方向到达桩号K6+394.90段穿越寨子上冲沟，然后偏东南方向穿越宝塔沟，穿宝塔沟后继续东南方向在桩号K9+903段穿越岔子河继续沿东南方向在桩号11+915段穿越铧尖河后偏东北方向到达调压室，引水洞线全长20236.44m。在虾螃沟、寨子上冲沟、岔子河、铧尖河沟、柏树湾沟以及打烂沟坝附近共设立6条施工支洞和工作面，支洞设计总长2599.38m。
1.3 调压室布置
调压室布置在引水隧洞末端厂房上游山体内，中心坐标为（X=3447039.215m，Y=616022.126m），经方案比选调压室采用阻抗+上室式，竖井直径9m，竖井顶高程588.0m；上室底板高程为588.00m，长度为170m，尺寸为5.5×7.0m。
调压室底板厚1.5m，筒壁厚1.0m，采用C25混凝土衬砌，同时对筒壁围岩加设锚杆及固结灌浆。调压室顶采用喷锚+衬砌支护方案。
1.4 压力管道布置
压力管道的布置采用埋管方案，通过经济技术比较选定了竖井方案。
自调压室末端始接水平管，直径3.8m，管中心高程479.1m；水平管在桩号管0+198.35m处以角度90°转弯，转弯半径20m，形成竖井。竖井降至高程369.90 m时以同样的角度和半径转向形成中层水平管，此时桩号为管0+330.38m。水平管在桩号管0+540.38m处以以角度90°转弯，转弯半径20m，形成竖井。竖井降至高程214.50 m时以同样的角度和半径转向形成下层水平管，此时桩号为管0+718.61m。主管全长管1177.57m。主管桩号0+000.00m～桩号0+012m为钢筋混凝土管，内径3.8m，衬砌厚度600mm；桩号0+012之后为钢管，壁厚16mm～50mm，外包C20素混凝土厚600mm。
在压力管道桩号管0+025.20、管0+516.53处设立2条施工支洞，支洞设计总长502.85m。
2. 引水系统充水规定
2.1引水系统充水流量计算
引水系统充水流量计算涉及压力管道充水流量和引水隧洞充水流量计算。
（1）压力管道充水流量计算
压力管道通过进水口闸门的充水阀进行充水。充水阀门内径400mm，充水流量计算采用有压短管自由出流计算公式，计算成果见表2-1。

式中：——流量（m3/s）；
——流量系数；
A ——管道断面面积（m2）；
△Z——管道出口的势能（m）。
表2-1 水库不同水位时检修闸门充水阀流量计算表
水库水位（m）
充水阀直径D（mm）
流量（m3/s）
孔口流速（m/s）
536
400
0.96
7.62
540
400
1.20
9.55
545
400
1.45
11.52
550
400
1.66
13.19
555
400
1.84
14.68
560
400
2.01
16.03
565
400
2.17
17.27
570
400
2.32
18.44
575
400
2.45
19.53
（2）引水隧洞充水流量计算
引水隧洞充水由进水口闸门控制，其进水流量计算采用闸孔自由出流计算公式计算，计算成果见表2-2。

式中：——流量（m3/s）；
——收缩系数;
——流量系数；
T ——闸前水深（m）；
e ——闸门开度（m）；
b ——闸门宽度（m）。
表2-2 水库不同水位时进口闸开度～流量计算表
水库水位（m）
闸门开度（cm）
流量（m3/s）
孔口流速（m/s）
536
5
1.48
7.06
540
5
1.75
8.33
545
5
2.04
9.69
550
5
2.29
10.88
555
5
2.51
11.96
560
5
2.72
12.94
565
5
2.91
13.86
570
5
3.09
14.72
575
5
3.26
15.53
进水口闸门底板高程为525.80m，为保证引水隧洞能充满水，隧洞充水时水库水位不宜低于536.00m，根据水库不同运营水位时进口闸开度～流量计算，选择引水系统充水水位为536.00m～575.00m，引水隧洞充水流量为1.48～3.26m3/s，相应闸门开度5cm；压力管道充水流量为0.96～2.45 m3/s，充水阀门内径D=400mm。
2.2充水前形象面貌规定
1. 进水口各项工作完毕，涉及拦污栅的安装及调试、边坡支护、现场清理等。
2. 引水隧洞和闸门井混凝土衬砌、锚喷支护、集石坑金属栅条安装等施工完毕；各部位回填灌浆和固结灌浆完毕，且灌浆完毕后待强时间不少于14天。
3. 引水隧洞施工支洞封堵混凝土及封堵门施工完毕，回填灌浆和固结灌浆完毕，且灌浆完毕后待强时间不少于14天。
4. 调压井和压力管道施工完毕，施工支洞已封堵并完毕灌浆工作，且待强时间不少于14天。
5. 电站主副厂房、尾水渠及其出口施工完毕。
6. 水轮发电机组及其附属设备安装完毕，能正常运转。
7. 各部位闸门及其电气设备安装完毕，且已调试合格，具有运营及局部启动条件。
8. 各类观测设备的安装及调试工作完毕，并已测得初始数据。
9. 引水系统充水前，各建筑物均通过了按有关规程规范规定进行的验收程序，且验收合格，能投入使用。
10. 引水系统洞内一切污物、杂质已彻底清除。
2.3引水系统充水程序
充水前按以下顺序作好准备工作：检查形象面貌→关闭闸门系统→记录初始数据。
1. 检查各建筑物是否已达成形象面貌，能否投入正常使用。
2. 关闭隧洞进口及支洞封堵闸门、关闭排水阀，同时关闭水轮机进水管前的球阀及进人孔、排水管阀。
3. 检查各观测设备的初始记录情况。
在以上工作完毕并确认合格以后，即可进行下一步的充水工作。引水系统的充水顺序按压力管道→引水隧洞的顺序进行。充水过程均由进水口闸门和充水阀控制。
（1）压力管道充水程序：
压力管道充水分四节进行，运用进水口闸门的充水阀进行充水，此时水库水位稳定在536.00m以上。
在每节充水过程中和稳定期间内，应密切关注压力管道压力表读数，施工支洞、厂房内、厂房后坡有无变形、渗漏等情况、观测钢管变形、应力，各监测仪器进行数据测量。若发现有异常情况，应立即报告有关部门，研究采用相关的解决措施；若情况正常，再继续进行下一节充水。
第一节：启动检修闸门的充水阀对压力管道进行充水，在阀门启动约40～90分钟后，关闭阀门，并稳定3小时。第一节充水大约至压力管道下弯段224.50m高程。
第二节：阀门启动约12～30分钟后，关闭阀门并稳定3小时。第二节充水大约至压力管道中平段368.00m高程。
第三节：阀门启动约15～40分钟后，关闭阀门并稳定3小时。第三节充水大约至压力管道中斜段379.90m高程。
第四节：阀门启动约8～20分钟后，关闭阀门并稳定3小时。第四节充水大约至压力管道上斜段477.20m高程。
在正常情况下，压力管道充水时间约为13小时15分钟～15小时。
压力管道满水稳压3小时后如无异常情况，可进入引水隧洞充水程序。
（2）引水隧洞充水程序
引水隧洞充水均由进水口闸门控制。由于引水隧洞进口底高程525.80m与压力管道上平段底高程477.20m高差仅48.60m，引水隧洞充水拟一次充满。
引水隧洞充水到一定限度后，有也许会发生涌浪回流，如水库水位过高，涌浪回流会冲击进口闸门平台，所以，在引水隧洞充水时，进水口平台上要撤走非工作人员和非使用设备，以策安全。
引水隧洞充水均在水库水位稳定在536.00m以上时进行。局部启动进水口检修闸门对引水隧洞进行充水，闸门开度为5cm，充水流量约为1.48～3.26m3/s，在闸门启动约24～52小时后完毕。在确认引水隧洞充满水后，稳压4小时。
在引水隧洞整个充水和稳压过程中，应对各施工支洞封堵段、各建筑物边坡等派专人值守进行观测，并做好记录，如发现异常情况，应立即报告有关部门，研究采用相关的解决措施。
3 引水系统运营规定
本运营规定重要参考已建工程的经验编写，在充水和运营过程中，应根据实际运营情况和资料修改完善。
3.1 引水隧洞运营规定
（1）引水隧洞水力计算
根据水力学手册中有关的计算公式，进行引水隧洞的水头损失计算。当引用最大流量61.41m3/s时，相应洞内平均流速为2.15m/s。经沿程和局部水头损失计算，其总水头损失见表3-1。
表3-1 引水隧洞不同糙率的水头损失成果表

糙 率（n）
Q=46.8m3/s时的总水头损失（m）
混凝土段
锚喷
最小
0.012
0.0225
31.018
平均
0.014
0.0253
42.262
最大
0.016
0.0289
54.847
引水隧洞承受的内水压力随水库水位和调压室涌浪的变化而变化。最小内水压力在死水位时产生，洞顶最小压力余幅为0.06MPa，发生在隧洞首端；最大内水压力在调压室最高涌浪水位时产生，为1.114MPa，发生在隧洞末端。
（2） 引水隧洞运营规定
1. 当隧洞第一次充水时，进水口闸前水位控制在536.00m～575.00m高程，闸门开度5cm，最大充水流量不能超过4.0m3/s。
2. 在充水过程或运营过程中，应注意观测引水隧洞各支洞封堵门变形，同时观测其堵头周边有无漏水情况，充水过程中应每小时检查一次；充水后第一周应天天检查一次；第二至四周应每周一次，并作好记录；第四周后应安排定期检查，并作好记录。
3. 隧洞充水过程及电站运营初期，规定观测引水隧洞跨越沟谷及较大塌方段临近的地貌及地表沟谷有无异常情况，以监视过沟及塌方洞段的运营。
3.2 调压室运营规定
（1）调压室对负荷变化的适应情况：
1. 正常运营
由于引水隧洞采用混合型衬砌方式，其设计糙率值按以下原则计算：钢筋混凝土衬砌段采用0.012、0.014、0.016三种；边顶拱锚喷、底板现浇混凝土段则按有关公式计算出综合糙率值采用，即0.0174、0.0197、0.0226最后根据不同衬砌形式的段长，按加权平均的方法计算出整个引水隧洞的综合糙率值；另计入进口段、渐变段、集石坑段、隧洞转弯段及调压室底部连接段等局部水头损失，求得隧洞在不同糙率、不同库水位下调压室的相应水位情况如表3-2所示。
表3-2 调压室涌浪计算水位表
计 算 工 况
丢 弃 负 荷
增 加 负 荷
Q=46.8→0（m3/s）
Q=23.4→46.8（m3/s）
Q=46.8→0（m3/s）第二振幅
引水隧洞进口水位（m）
575.00
536.00
导叶关闭或启动时间（s）
7
7
调压室最高或最低涌浪水位（m）
最高592.80
最低487.50
由于整条引水隧洞采用混合型衬砌方式，隧洞糙率及水头损失均难以精确计算。为了解隧洞糙率及水头损失的实际情况，机组（一台、两台）启动前后对进水口水位、隧洞中的测压表及调压室中的水位、气压等进行同步观测，以推求隧洞的实际糙率及水头损失值，指导下一步调压室增、弃负荷实验以及为电站此后的安全运营收集可靠的基本数据。
2.增负荷
由于每台机组增荷时，调压室内水位将产生较大波动，为防止不利的涌浪叠加，机组增长负荷应按如下规定逐步进行：
第一阶段：负荷从0MW增至一台机组满负荷64.5MW；
第二阶段：负荷从64.5MW增至第二台机组满负荷129MW；
为避免在增荷过程中，涌浪水位在未稳定的条件下忽然出现机组丢弃所有负荷、产生不利的涌浪叠加的情况，规定每阶段之间的间隔时间不少于600s。
3. 丢负荷
机组丢弃负荷时机组导叶关闭时间为7秒。为避免在丢荷过程中，涌浪水位在未稳定的条件下忽然出现机组增长负荷或丢弃部分负荷、产生不利的涌浪叠加情况，规定机组丢弃负荷（部分或所有）40分钟后才干进行下一步操作。
在增负荷、丢负荷的各阶段，都应同时观测调压室的水位、应力应变及气压变化等情况。
（2）试运营规定
试运营取得引水系统实际糙率后，方可进行下列实验：增负荷实验、丢负荷实验、增至满负荷后全丢负荷实验。
增负荷实验：在水库死水位536.00m条件下，测量以下不同工况条件下的调压井内水位。
1. 一台机启动运营至满负荷；
2. 一台机满负荷运营，增长至两台机满负荷运营；
丢负荷实验：在水库正常运营水位575.00m条件下，测量两台机满负荷运营所有丢弃负荷到零工况条件下的调压室内水位。
增至满负荷后全丢负荷实验：在水库正常运营水位575.00m、死水位536.00m两种水位条件下，测量两台机满负荷运营，增长至两台机满负荷后立即所有丢弃负荷到零工况条件下的调压室内水位。
整理分析以上实验成果以指导运营。
3.3 压力管道运营规定
（1） 压力管道水锤计算：
压力管道最大水锤压力出现在水库水位575.00m、两台机满负荷运营时，丢弃全负荷时的工况。调压室最高水位为592.80m。由于调压室最高涌浪水位高于水库最高水位，管道内压按调压室最高涌浪及压力管道水锤升压计算分析拟定，最大水锤水头463m。
（2） 压力管道运营规定
1. 充水后及试运营阶段应对调压井、压力管道各施工支洞及沿线地面沟谷水流进行观测，以便拟定运营后的地下水位情况。
2. 压力管道运营过程中，如发现异常情况，应立即报告有关部门，研究采用相关的解决措施。
4 引水系统放空检查
引水系统运营期间，应定期对引水隧洞跨沟段边坡沿线、各施工支洞封堵段进行观测，如发现渗漏、边坡垮塌等应立即报告有关部门，研究采用相关的解决措施。
引水系统放空检查涉及放空引水隧洞、调压室和压力管道。放空引水系统重要有二种情况：一是引水系统定期检查；二是引水系统充水发生异常。
（1）引水系统定期检查
放空引水系统时间宜选择枯水季节、地下水压力较小的时段进行,按以下顺序进行：
1. 检查隧洞进口闸门、机组球阀、导叶，保证启闭灵活可靠；
2. 检查首部枢纽及厂区供电系统，保证供电可靠；
3. 关闭机组80分钟后，调压室内涌浪稳定；关闭隧洞进水闸闸门并锁定，派专人负责看守；检查隧洞进水闸启闭机控制电源，保证隧洞进水闸门不会被误启动；
4. 运用机组间歇泄放水量。
当水库水位为575.00m时，泄放水量分三节进行：第一节，泄放流量控制在0.4m3/s左右，泄放调压室竖井水体，泄放时间小于等于5小时左右；第二节，泄放流量控制在2m3/s以下，泄放隧洞内水体，水面降至压力管道上平段末端（高程约477.20m）约需40小时；第三节，泄放流量控制在0.4m3/s以下，至压力管道放空约需9小时。整个引水系统放空时间应大于54小时。
当水库水位为536.00m时，泄放水量分两节进行：第一节，泄放流量控制在2m3/s以下，泄放隧洞内水体，水面降至压力管道上平段末端（高程约477.20m）约需40小时；第二节，泄放流量控制在0.4m3/s以下，至压力管道放空约需9小时。整个引水系统放空时间应大于49小时。
5. 放空后，应对引水隧洞、调压室、压力管道进行检查，并结合监测仪器测量的有关数据进行综合分析，得出引水系统经充放水以后的真实情况；同时清除洞内和集石坑内的污质、杂物。
（2）引水系统充水发生异常
压力管道、引水隧洞充水过程中，如发现厂房后坡、引水隧洞跨沟段边坡沿线渗漏、边坡垮塌；各施工支洞封堵段等位置观测压力表读数、渗漏水异常等情况，应立即报告有关部门，研究采用相关的解决措施。如有必要应停止引水隧洞充水，按以下环节进行：
1.关闭进水口闸门；
2.通过机组泄水，将引水隧洞放空后，对引水隧洞进行检修。

附件3： 渡口坝水电站工程引水系统充水实验实行方案
渡口坝水电站工程引水系统充水必要条件26项（详见附件1：《渡口水电站工程引水系统充水实验组织机构》中的附表8：引水系统充水条件规定检查报告表）所有满足后，渡口坝水电站工程引水系统的充水顺序按压力管道→引水隧洞，每节的操
