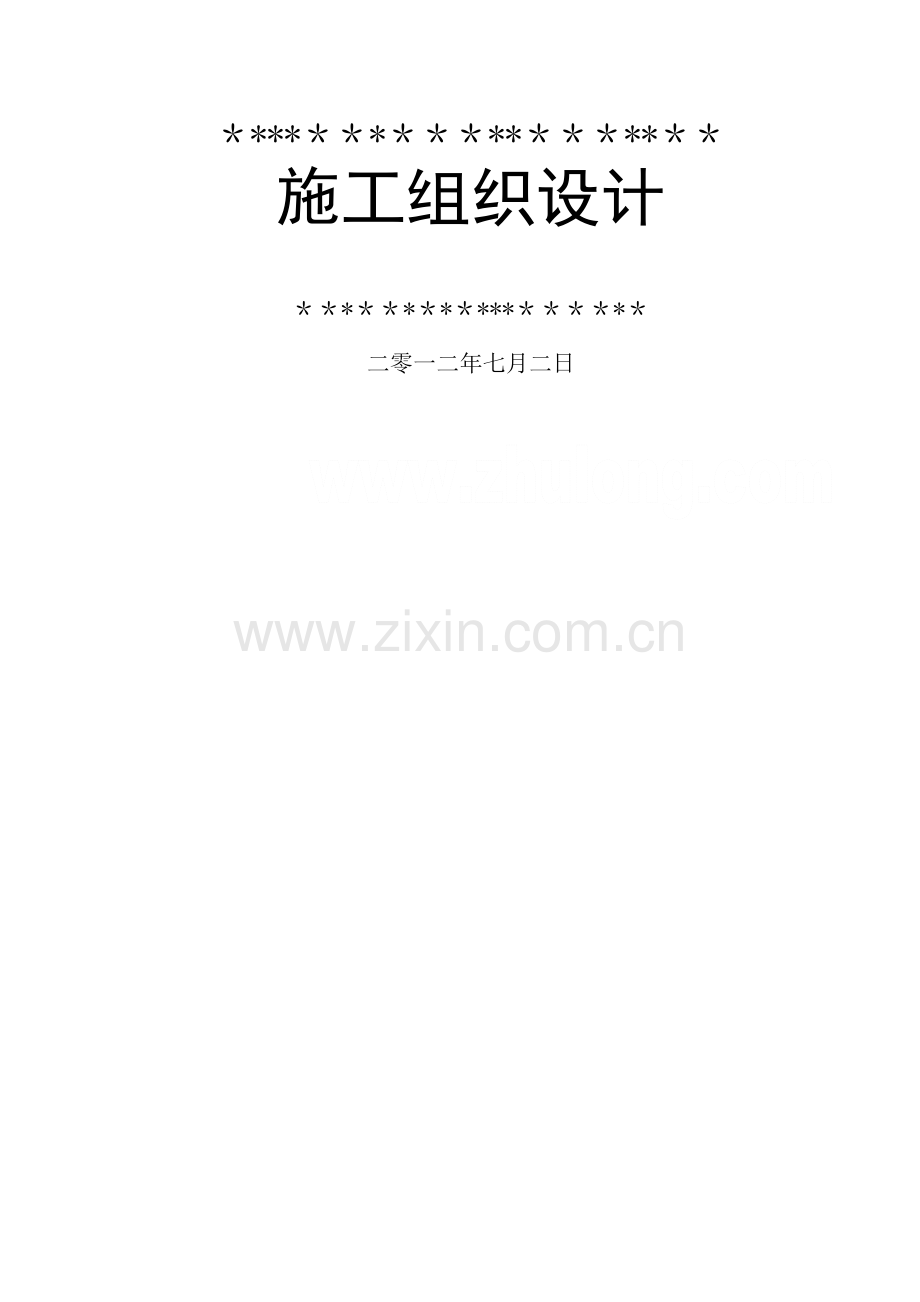

框架结构办公楼施工组织设计(土建、机电安装).doc

＊***＊＊*＊＊＊**＊＊＊**＊＊
施工组织设计

＊＊*＊＊*＊*＊***＊＊＊＊*＊
二零一二年七月二日

目 录

总则1
第一章工程概况及编制依据1
一、工程总体简介1
二、招标要求及招标范围1
三、工程概况1
四、建筑设计概况2
五、结构设计概况4
六、水电设计概况6
七、暖通设计概况7
八、编制依据7
第二章施工主要工序12
第一节主要施工工艺流程及施工方法12
一、施工内容12
二、施工程序12
第二节各工序间配合保证措施13
一、各工序间的配合13
二、重点工序搭接及处理14
第三章关键施工重点、难点认识及解决措施14
一、工程施工特点、重点和难点问题分析14
二、主要施工对策及措施14
第四章施工组织机构16
一、项目组织机构设置原则16
二、组织机构设置16
三、管理部门职责17
四、保障措施23
第五章施工技术方案24
第一节施工组织及部署24
一、施工组织24
二、施工部署24
三、施工总平面布置27
第二节施工准备29

一、施工组织准备29
二、施工现场准备29
三、材料准备30
四、机械设备准备31
五、物资材料准备31
六、技术准备33
第三节各分部分项工程的施工方案36
一、工程测量控制方案36
1、施工测量放线准备37
2、测量器具37
3、测量人员37
4、施工测量基本要求37
5、场区内平面控制网的建立37
6、建筑物平面轴线及高程测量39
7、具体施工测量42
8、变形监测43
二、水泥粉煤灰碎石桩施工44
1、施工准备44
2、CFG施工方案44
三、土方工程施工49
1、土方开挖49
2、土方回填：50
四、桩头处理和垫层施工51
1、桩头处理51
2、垫层施工51
五、地下室施工方案52
1、地下室施工工序52
2、钢筋工程52
3、模板工程52
4、混凝土工程57
六、主体结构施工方案58
1、钢筋工程58

2、模板工程66
3、混凝土工程71
4、砌体工程78
5、框架节点梁柱施工86
6、架子工程88
7、浇带施工方案94
8、工缝的留设及处理101
9、（屋)面板混凝土防裂施工102
10、水工程施工102
七、装修工程施工方案104
1、装饰装修施工总则104
2、外墙面装修105
3、抹灰工程105
4、楼地面工程107
5、内墙面109
6、涂料墙面112
7、顶棚113
8、门窗工程113
9、栏杆安装工程117
八、室外工程施工方案118
九、水电安装工程预留预埋127
十、水电安装工程施工方案131
1、给排水、消防工序流程图131
2、给水系统施工工艺133
3、排水系统施工工艺136
4、消火栓系统施工工艺138
5、喷淋系统142
6、电气施工152
7、火灾报警系统164
8、防雷接地系统施工168
9、等电位联结施工168
第四节绿色施工172

一、绿色建筑设计理念172
二、绿色建筑施工理念172
三、绿色建筑施工措施173
1、绿色施工方案编制的原则与意义173
2、资源节约措施173
3、减少扰民噪音、降低环境污染技术措施177
第六章质量承诺及保证措施187
第一节质量目标187
第二节质量保证体系及职责188
一、项目部质量组织机构图188
二、质量管理部门主要职责188
三、全面质量管理方法及管理程序190
第三节工程质量管理策划196
一、工程质量管理执行标准及规范196
二、工程质量执行主要措施196
三、工程技术创新202
四、安全文明与绿色施工策划203
五、优化施工组织设计，推广应用新材料、新设备,新工艺208
六、资源整合管理208
七、过程控制、持续改进209
八、工程资料收集与整理210
九、工程保修与回访211
十、媒体形象宣传211
第四节质量管理措施212
一、质量目标管理网络212
二、质量管理措施212
第五节施工管理措施218
第六节保证措施219
一、技术保证措施219
二、建筑物垂直度控制措施220
三、原材料质量保证措施221
四、计量保证措施222

五、质量检查措施222
六、结构质量控制措施223
七、保证混凝土质量的措施226
八、保证钢筋质量的措施227
九、保证结构构件几何尺寸的措施228
十、保证砖砌体质量的措施229
十一、保证装修工程质量的措施230
十二、保证安装工程质量的措施231
十三、用水房间及屋面防渗（漏)措施232
十四、防止墙面裂缝的措施234
十五、质量通病的防治措施235
第七节质量保证大纲239
一、概述239
二、管理职责239
三、文件和资料控制239
四、施工组织设计控制240
五、物资采购与管理241
六、施工过程控制242
七、检验试验及设备控制243
八、不合格品的控制244
九、纠正和预防措施247
十、质量记录控制247
十一、内部质量审核248
十二、工程验收交付250
十三、工程保修服务252
第七章安全施工保证措施253
一、安全施工目标253
二、安全管理目标253
三、安全保证体系及职责253
四、安全管理措施258
五、安全施工保证措施261
六、紧急情况及处理措施及救援预案277

第八章文明施工保证措施284
一、文明施工目标284
二、组织机构及保证体系284
三、我公司的责任和义务285
四、现场安全文明施工标准285
五、文明施工管理措施288
六、现场文明施工具体措施289
七、现场宣传鼓动口号290
八、文明施工考核290
九、文明施工管理办法291
十、传染病预防措施292
十一、员工安全环保防护手册292
第九章劳动力安排和材料投入计划及其保证措施293
一、劳动力安排计划293
二、材料投入计划295
三、保证措施296
第十章工期承诺和保证措施298
一、工期承诺298
二、组织保证措施298
三、施工组织措施299
四、人、材、物保证措施299
五、节假日保证措施300
六、工期奖惩措施300
七、施工机械保证措施301
八、施工技术保证措施301
九、雨天施工工期保证措施302
十、夜间施工措施302
第十一章施工进度计划302
一、施工总体进度计划编制原则302
二、总工期控制及工期安排303
三、施工进度保证措施303
四、其他保证措施306

第十二章施工机械投入及其保证措施306
一、主要施工机械设备配备306
二、主要施工设备简介307
三、主要施工机械进场计划307
四、施工机械设备使用与维修307
第十三章施工总平面图308
一、临时设施布置308
二、场地平面布置308
三、施工机械布置308
第十四章项目经理及项目管理人员配置308
第十五章施工现场其他保证措施308
第一节成本管理措施308
一、组织保证309
二、具体措施309
三、加强项目成本的分析、核实、考核和监督309
第二节成品保护措施309
一、成品保护措施309
二、分项工程成品保护措施310
第三节地上地下设施的保护加固措施316
一、准备工作316
二、施工过程中的措施316
第四节与业主、监理、设计等的配合及保修服务措施316
一、配合措施316
二、保修服务措施318
第五节工程竣工资料的归档整理措施319
一、工程资料编制的主要措施319
二、施工过程中档案资料的收集319
三、施工后档案资料的收集整理320
四、竣工资料320
第六节冬、雨季施工措施320
一、冬季施工措施321
二、雨季施工措施321
第十六章我公司承建本工程的优势325
一、资金及信誉优势325
二、管理上的优势325
三、施工技术优势326
四、科技发展优势326
第十七章附图、附表326
附表1、主要施工机械设备表327
附表2、劳动力计划表329
附表3、计划开、竣工日期和施工进度网络图330
附表4、施工总平面图331
附表5、临时用地表332
268

总则
根据《＊＊****＊*＊＊****＊*＊＊＊工程》招标文件、招标图纸及答疑文件等相关招标文件内容及要求，本着我公司的质量方针及企业精神，综合考虑我公司承包管理能力及同类工程施工经验，在满足国家法律、法规等各级政府规定的前提下,编制完成本工程投标技术文件。
施工组织设计严格按照“*＊**＊＊＊*＊*＊＊＊*＊*＊＊*工程”招标文件中对施工组织设计的有关要求进行编制，积极响应招标文件精神，围绕工期、质量，优选施工方案，深刻领会贯彻设计思想及业主要求,通过创建精品工程使业主及设计意图得到充分展示；严格按照国家颁布实施的现行建筑工程施工质量验收系列规范进行编制,科学合理地进行施工进度安排，合理利用现有资源，统筹兼顾,实现方案的科学性、实用性和可操作性；完整地阐述了施工全过程的策划、管理和实施，其中针对施工管理目标、施工组织部署、施工场地规划及布置、施工进度计划及控制措施、质量保证体系及措施、关键施工重难点认识及解决措施、专项施工技术方案以及与业主、监理、设计的配合、安全文明施工等做了比较详细的阐述，对一些常规性施工项目仅作一般性阐述.同时在本施工组织设计中，制定了详细的新材料、新技术、新工艺的推广应用计划，引进了先进的管理软件，推进施工信息化管理，以提升工程施工科技含量、提高综合施工管理水平，建造一个业主满意的精品工程。
第一章 工程概况及编制依据
一、工程总体简介
项目名称:**＊**＊*＊**工程。
工程地点：＊＊*＊＊＊*＊**＊*＊
建设规模：约4674。4㎡
资金来源：财政拨款。
招标人：＊***＊＊＊*＊＊*＊＊＊。
招标代理机构:云***＊*＊*＊＊＊＊＊＊*＊＊＊＊*＊*＊**。
二、招标要求及招标范围
1、工程质量要求：一次性验收合格。
2、计划工期：总工期300日历天，计划2012年7月16日开工，2013年5月12日竣工。
3、招标范围：
地下人防指挥所，地下应急指挥大楼，训练保障用房，车库及室外发电机房，室外道路、广场、绿化、室外排水工程。所有土建、装修、给排水、电气、弱电、消防、防护防化专业及各专业设备安装工作，含地下室施工所要发生的基坑降排水、基坑支护工作,含为实现使用单位使用功能所需给水、排水、电气、弱电接口工作等施工图所示范围。
三、工程概况
本工程为＊＊＊＊＊＊＊*＊*＊*工程,主要分为地下人防指挥所、地下应急指挥大楼、训练保障用房、车库及室外发电机房、室外道路、广场、绿化工程。地下人防指挥所为一层地下室,深10。15米（地下室底板顶标高）;地下应急指挥大楼为地面框架结构四层；训练保障用房为三层框架结构、车库为一层框架结构;室外发电机房为一层砖混结构。

四、建筑设计概况
*＊＊＊*＊＊＊＊＊*＊**＊＊*＊*工程,总建筑面积约4651.75㎡（其中地上建筑面积3045㎡，地下建筑面积1606。75㎡），包括地上部分和地下部分，地上部分包括地面应急指挥大楼、训练保障用房（含车库)、发电机房，地下部分为人防指挥所.
1、地下部分：
总建筑面积1606。75㎡,建筑层数为地下一层，层高为8。95m,结构形式为钢筋砼箱型结构，设计使用年限为50年,抗震设防烈度为8度，耐火等级为一级，本地下室为人防指挥所，建筑抗震设防类别为重点设防类（乙类），建筑结构安全等级为二级.
建筑装饰装修做法如下：
1、室内装修
(1）楼地面：水泥砂浆楼地面、级配砂石垫层、C20素砼地坪、不发火花水泥石屑砂浆楼地面、防滑地砖块料楼地面、防静电地板、陶瓷地砖块料楼地面、防静电地板、隔振地板450mm。
（2）踢脚线:水泥石屑砂浆踢脚线、水泥砂浆踢脚线、陶瓷块料踢脚线、防静电踢脚线。
（3）内墙面：墙面一般抹灰、乳胶漆内墙面。
（4）顶棚：砼天棚抹灰、天棚面喷刷涂料、铝合金方板吊顶、铝合金微孔吸声板吊顶、玻璃棉毡铝板网吸音顶棚。
2、门窗
甲级防火门、甲级防火隔音门、隔音门、钢木复合门、塑钢门、防盗门、密闭塑钢窗、防烟防火卷帘门、铝合金推拉窗、铝合金百叶窗、人防门.
3、地下室墙身防水
20厚1:2水泥砂浆找平层，刷基层处理剂一道。
4、地下室底板防水层做法
地下室合成高分子防水卷材。
2、地上部分：
地面应急指挥大楼
建筑使用年限为50年，耐火等级为二级，结构形式为框架结构，抗震设防烈度为8度.
建筑装饰装修做法如下:
1、室内装修
(1）楼地面:花岗岩楼面、陶瓷地砖块料楼地面、防滑地砖块料楼地面、防静电地板、花岗岩石材地面。
（2）踢脚线：陶瓷地砖踢脚线。
（3）内墙面:墙面一般抹灰、乳胶漆内墙面、瓷砖墙面、金属饰面墙面、白色人造花岗岩石柱饰面、塑钢隔断卫生间、20后防水砂浆、花岗岩石花池。

（4）顶棚：干挂石材钢骨架、双层12厚纸面石膏吸声板、硅钙板吊顶、铝合金条板吊顶、木格栅吊顶.
2、外墙面装修
外墙面一般抹灰、外墙喷刷涂料。
3、门 窗
单双扇实木装饰门、单扇实木百叶门、单扇甲级防火门、单扇实木装饰门、单扇金属玻璃夹心门、双扇玻璃自动门、铝合金推拉窗、带骨架玻璃幕墙、铝合金固定窗、铝合金百叶窗。
4、屋面防水做法
（1)不上人屋面:改性沥青一布四涂防水2遍、30*20顺水条、20厚1：3水泥砂浆.
(2）上人屋面：15厚1:3水泥砂浆找平层、改性沥青一布四涂防水2遍、20厚1：3水泥砂浆。
训练保障用房（含车库）
建筑使用年限为50年,耐火等级为二级，结构形式为框架结构,抗震设防烈度为8度.
建筑装饰装修做法如下：
1、室内装修
(1）楼地面:防滑地砖块料楼地面、陶瓷地砖块料楼地面。
(2)踢脚线：陶瓷地砖踢脚板。
（3)内墙面：墙面一般抹灰、乳胶漆内墙面、瓷砖墙面、20厚防水砂浆（临用水房间)、塑钢隔断（卫生间）。
（4）顶棚:硅盖板吊顶、铝合金条板吊顶、木格栅吊顶（檐口）。
2、外墙面装修
墙面一般抹灰、外墙喷刷涂料。
3、门 窗
单双扇实木装饰门、单扇实木百叶门、防火卷帘门、铝合金推拉窗、铝合金固定窗、铝合金百叶窗.
4、屋面及屋面防水做法
(1）不上人瓦屋面:改性沥青一布四涂防水2遍、30＊20顺水条、20后1：3水泥砂浆，具体要求详见选用图集:08J203—14—39。
（2）不上人平屋面：15后1：3水泥砂浆、改性沥青一布四涂防水2遍、20后1：2.5水泥砂浆，具体要求详见选用图集：08J201-1-27—2303b.
五、结构设计概况
1、地下部分
结构安全等级二级，结构设计合理使用年限50年,抗震设防烈度8度，地面粗糙类别为B类，设计地震分组为第二组,建筑的场地类别为三类.
本工程地下一层为人防指挥所.
本工程桩采用水泥粉煤灰碎石桩,桩型号为：CGF。
桩长及单桩承载力特征值分别为：桩长12m，○桩长12米(直径0.5m).
（1）设计参数:
1）300mm级配砂石垫层。
2）100mm厚C15素砼垫层.
3）防水底板厚度:800㎜，板顶标高—8。95m;
4）框架梁断面尺寸:400×750、350×650、400×750、550×650、250×500、200×400.
4）外墙厚度： 500㎜；
5）楼板厚度
地下室顶板厚度800㎜；
（2）结构使用材料
1）结构使用混凝土
结构部位
强度等级
抗渗等级
备注
地下人防指挥所底板、顶板、外墙
C40
S8

地下人防指挥所水池四周内墙
C40
S8

地下人防指挥所其他内墙
C40

框架柱
—10.150—4。2标高层
C40

4。200-15。000标高层
C30

梁、板
±0。000-11。400标高层
C30

屋面层
C30
S8

楼梯板
C30

构造柱、圈梁、过梁、女儿墙压顶
C25

选用图集标准构件
详选用图集

2）结构使用钢材
①钢筋:HPB235、HRB300、HRB400。
②钢筋帮条焊或搭接焊：按照GB5117执行。
③预埋件穿孔塞焊:锚筋为Ⅰ级钢时采用E43系列；锚筋为Ⅱ级钢时采用E50系列.
3）结构使用墙体材料
200mm厚普通砼砌块墙、GRC轻质隔板。
2、地上部分
地面应急指挥大楼
建筑结构的安全等级二级，结构设计使用年限50年，抗震设防烈度8度,地面粗糙度类别为B类,地震加速度值为0。30g，设计地震分组为第二组，建筑的场地类别为三类，框架的抗震等级为一级.
（1）设计参数：
1）框架柱断面尺寸：750×900、750×750;
2）框架梁断面尺寸:400×750、450×650、300×650、400×750、250×500、350×650、200×400、550×650等；
3）楼板厚度
100㎜；
（2)结构使用材料
1）结构使用混凝土
结构部位
强度等级
抗渗等级
备注
地下人防指挥所底板、顶板、外墙
C40
S8

地下人防指挥所水池四周内墙
C40
S8

地下人防指挥所其他内墙
C40

框架柱
-10。150-4。2标高层
C40

4.200—15。000标高层
C30

梁、板
±0。000—11.400标高层
C30

屋面层
C30
S8

楼梯板
C30

构造柱、圈梁、过梁、女儿墙压顶
C25

选用图集标准构件
详选用图集

2）结构使用钢材
①钢筋:HPB235、HRB300、HRB400。
②钢筋帮条焊或搭接焊：按照GB5117执行。
③预埋件穿孔塞焊：锚筋为Ⅰ级钢时采用E43系列;锚筋为Ⅱ级钢时采用E50系列。
3）结构使用墙体材料
200mm厚普通砼砌块。
训练保障房(含车库）
建筑结构的安全等级二级，结构设计使用年限50年，抗震设防烈度8度，地面粗糙度类别为B类，地震加速度值为0。30g，设计地震分组为第二组,建筑的场地类别为二类，框架的抗震等级为二级。
（1）设计参数:
1）框架柱断面尺寸：600×600、300×450、450×450;
2)框架梁断面尺寸：300×450、250×400、300×550、250×500、300×500等;
3）楼板厚度:100㎜；
（2）结构使用材料
1）结构使用混凝土
构件
名称
基础
垫层
基础
地梁
构造柱
过梁
框架柱、梯柱
框架梁、非框架梁
板
楼梯
强度
等级
C15
C35
C35
C25
C25
C35
C35
C30
C30
2)结构使用钢材
①钢筋:HRB400.
②钢筋帮条焊或搭接焊:钢筋采用E50型焊条，钢筋与刚才焊接时随钢筋定焊条.
③预埋件穿孔塞焊：锚筋为Ⅰ级钢时采用E43系列；锚筋为Ⅱ级钢时采用E50系列.
3）结构使用墙体材料
200mm厚普通砼砌块.
六、水电设计概况
给水系统：
水源由市政给水管网直接供给，由市政管网自流至地上指挥所内生活水库。由设置于地下指挥所内的生活变频水泵供水。地下指挥所日生活用水量为1。624m3/日，最大时生活用水量0。81m3/h.
排水系统：
本工程地下指挥所设置生活污水排水系统、洗消废水排水系统，并兼顾消防排水。污水用污水泵提升后排至防爆波防毒化粪池后,再排至市政排水管网；洗消及冲洗用水用污水泵提升后排至排水爆波井后，在排至市政排水管网。工程内设置集水池，隔绝式通风时不准向工程外排水,污水收集至污水池，待隔绝式通风接触后，再用污水泵排出.
消防系统：
（1）地下指挥所设置湿式自动喷水灭火器系统和室内消火栓灭火系统和室内消火栓灭火系统，并按规定设置灭火器。
(2）消火栓给水管材选用内外热镀锌钢管，卡箍式连接；喷淋管道采用内外热镀锌钢管，卡箍式连接。
电气系统：
（1）供电电源：一路10KV电源，二级负荷设置2台SC310S柴油发电机组电站。
(2）负荷等级:
工程内一级负荷110kw,二级负荷约68kw，三级负荷10kw,总计算负荷为188kw.
(3）线路敷设:
内部电缆在发电机室和配电室内为地下电缆沟内敷设,穿墙处为穿钢管埋地敷设。配电室至各个负荷中心动力路线、照明、插座线路在有有孔托盘敷设在有孔托盘处内，双回路供电的设备的两个回路敷设在不同的有空托盘内，在无有孔托盘处穿管沿墙、地面暗敷。
（4）防雷接地:
采用联合接地系统，利用工程所有结构钢筋作为接地体，要求接地电阻小于1欧姆。
七、暖通设计概况
（1）空调送风及回风管道采用复合保温风管,排风管道采用单层复合风管，新风管道采用3mm钢板风管；
（2）工程通风系统由防爆波装置、除尘滤毒设备、进风机、送风机、排风机、自动排气装置及相应的管道、设备组成；
（3）金属风管与其支吊架焊接，支吊架与头部钢筋网焊接；
（4）通风系统预埋及染毒管段均采用3mm厚钢板制作，风管穿越墙体时应预埋套管，穿越密闭段的围护结构时应焊接密闭肋. （5）报警系统管线敷设由工程内部连接到外部的所有穿线钢管均采用壁厚不小于2.5mm的热镀锌钢管,工程内部采用普通穿线钢管.
八、编制依据
1、技术文件
序号
标 准 名 称
标 准 编 号
备 注
1.
＊＊＊＊*＊*＊**＊＊＊＊＊＊*＊＊工程招标文件

2.
云南省设计院设计的本工程的施工图

3.
业主提供的本工程的其它相关资料

2、标准、规范
本合同适用的标准、规范为国家及行业现行的标准、规范，以及在合同实施期间国家及行业对下列标准或规范的修改，以及新颁布的标准和规范.这些标准和规范包括(但不限于）:
序号
标 准 名 称
标 准 编 号
备 注
1.
工程测量规范
GB50026-2007

2.
建筑施工组织设计规范
GB/T50502—2009

3.
建筑地基基础工程施工质量验收规范
GB50202—2002

4.
通用硅酸盐水泥
GB175—1999

5.
混凝土结构工程施工质量验收规范
GB50204—2002

6.
砌体工程施工质量验收规范
GB50203—2002

7.
屋面工程技术规范
GB50345—2004

8.
屋面工程质量验收规范
GB50207—2002

9.
建筑地面工程施工质量验收规范
GB50209—2002

10.
建筑装饰装修工程质量验收规范
GB50210—2001

11.
建筑涂饰工程施工及验收规程
JGJ/T29—2003

12.
民用建筑工程室内环境污染控制规范
GB50325—2001（2006年修订版）

13.
建筑室内用腻子
JG/T3049-1998

14.
底漆、腻子膜打磨测定法
GB/T1770-2008

15.
漆膜、腻子膜干燥时间测定法
GB/T1728—89

16.
建筑涂料涂层耐碱性的测定
GB/T9265—2009

17.
建筑涂料涂层耐洗刷性的测定
GB/T9266-2009

18.
室内装饰装修材料内墙涂料中有害物质限量
GB18582—2001

19.
室内装饰装修材料胶粘剂中有害物质限量
GB18583-2001

20.
建筑材料放射性核素限量
GB6566—2001

21.
建筑施工安全检查标准
JGJ59-99

22.
施工现场临时用电安全技术规范
JGJ46-2005

23.
建筑机械使用安全技术规程
JGJ33—2001

24.
钢筋焊接及验收规程
JGJ18—2003

25.
钢筋机械连接通用技术规程
JGJ107-2003

26.
钢筋焊接接头试验方法标准
JGJ/T27—2001

27.
热轧光圆钢筋
GB50205—2001

28.
热轧带肋钢筋
GB1499。2-2007

29.
普通混凝土配合比设计规程
JGJ55-2000

30.
大体积混凝土施工规程
GB50496—2009

31.
预拌混凝土
GB/T14902—2003

32.
砌筑砂浆配合比设计规程
JGJ98-2000

33.
地下防水工程质量验收规范
GB50208-2002

34.
砌体工程施工质量验收规范
GB50203—2002

35.
建筑施工模板安全技术规范
JGJ162－2008

36.
建筑机械使用安全技术规程
JGJ33—2001

37.
建筑施工扣件钢管脚手架安全技术规程
JGJ130—2001

38.
建筑工程施工质量验收统一标准
GB50300—2001

39.
建筑防腐蚀工程质量检验评定标准
GB50224-95

40.
混凝土质量控制标准
GB50164—92

41.
混凝土强度检验评定标准
GBJ107—87

42.
砌体工程现场检测技术标准
GB/T50315—2000

43.
施工现场临时用电安全技术规范
JGJ46—2005

44.
建设工程施工现场供用电安全规范
GB50194-1993

45.
建筑电气工程施工质量验收规范
GB50303—2002

46.
建筑涂饰工程施工及验收规程
JGJ/T29-2003

47.
室外消火栓通用技术条件
GB4452-1996

48.
房屋建筑CAD制图统一标准
GB/T18112-2000

49.
房屋建筑制图统一标准
GB/T50001—2001

50.
砌体结构设计规范
GB5003—2001

51.
建筑地基基础设计规范
GB5000-2002

52.
建筑结构荷载规范
GB5009-2002

53.
混凝土结构设计规范
GB50010—2002

54.
建筑抗震设计规范
GB50011-2001

55.
建筑抗震鉴定标准
GB50023-95

56.
建筑地面设计规范
GB50037—96

57.
建筑物防雷设计规程(2000年版）
GB50057—94

58.
建筑结构可靠度设计统一标准
GB50068—2001

59.
建筑制图标准
GB/T50104—2001

60.
建筑结构制图标准
GB/T50105—2001

61.
建筑内部装修设计防火规范（2001年修改版）
GB50222—95

62.
建筑抗震设防分类标准
GB50223—2001

63.
室外排水设计规范(97年修订版）
GBJ14—87（1997修订版)

64.
建筑设计防火规范
GB50016-2006

65.
建筑灭火器配置设计规范
GBJ140-90（1997修订版）

66.
民用建筑设计通则
GB50352-2005

67.
建筑地基处理技术规范
JGJT9—2002 J220—2002

68.
混凝土结构施工图平面整体表示方法建筑标准
03G101—1

69.
建筑物抗震构造详图（代替970329）
03G329—1

70.
室外工程建筑标准
02J003

71.
工程建设设计标准强制性条款（房屋建筑部)
JGPHQ19-2002

72.
全国民用建筑工程设计技术措施建筑产品选用技术上下
BTPF603

73.
建筑给水排水设计规范
GB50015—2003

74.
电气装置安装工程接地装置施工及验收规范
GB50169-2006

75.
电气装置安装工程母线装置施工及验收规范
GBJ149-90

76.
电气装置安装工程电气设备交接试验标准
GB50150-2006

77.
电气装置安装工程电缆线路施工及验收规范
GB50168-2006

78.
电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB50171—92

79.
电气装置安装工程低压电器施工及验收规范
GB50254—96

80.
火灾自动报警系统施工及验收规范
GB50166-2007

81.
自动喷水灭火系统施工及验收规范
GB50261—2005

82.
通风与空调工程施工及验收规范
GB50243－2002

83.
室内消火栓安装
99D－202

84.
消防水泵接合器安装
99S－203

85.
给水排水管道工程施工及验收规范
GB50268-97

86.
埋地硬聚氯乙烯排水管道工程技术规程
CECS122：2001

87.
建筑排水硬聚氯乙烯管道工程技术规程
CJJ/T 29—98

88.
建筑给水硬聚氯乙烯管道工程技术规程
CECS 41:92

89.
建筑给水排水及采暖工程施工质量验收规范
GB50242—2002

90.
供配电系统设计规范
GB50052—95

91.
低压配电设计规范
GB50054—95

92.
通用用电设备配电设计规范
GB50055—93

93.
建筑物防雷设计规范
GB50057—94（2000版）

94.
建筑照明设计标准
GB50034—2004

95.
综合布线系统工程设计规范
GB50311—2007

96.
综合布线系统工程施工及验收规范
GB50312—2007

97.
民用建筑电气设计规范
JGJ16—2008

98.
建筑施工现场环境与卫生标准
JGJ146－2004

99.
工程文件归档整理规范
GB/T50328-2001

100.
室外排水设计规范
GB50014—2006

101.
室外给水设计规范
GB50013—20060

102.
城市工程管线综合规划规范
GB50289—98

3、国家标准
序号
标 准 名 称
标 准 编 号
备 注
1.
中华人民共和国《工程建设标准强制性条文》

2.
中华人民共和国《建筑法》

3.
中华人民共和国《建设工程质量管理条例》

4.
中华人民共和国《建设工程安全生产管理条例》

4、企业工法、标准
序号
标 准 名 称
标 准 编 号
备 注
1.
混凝土与抹灰界面喷砂处理施工工法
EJGF116—2008
国家级工法
2.
高原地区建筑工程大体积混凝土施工工法
YNGF122006
省级工法
3.
云南地区大型建筑工程后浇带加强带施工工法
YNGF132006
省级工法
4.
W型柔性抗震接口铸铁排水管施工工法
YNGF872008
省级工法
5.
封闭插线母线工法
YNGF892008
省级工法
6.
地基基础工程施工工艺标准
QBYJZ/SG002—2004
云南建工集团总公司企业标准
7.
混凝土结构工程施工工艺标准
QBYJZ/SG001—2004
云南建工集团总公司企业标准
8.
砌体工程施工工艺标准
QBYJZ/SG003—2004
云南建工集团总公司企业标准
9.
质量管理体系文件

云南工程建设总承包公司根据ISO9001:2000标准编制
10.
环境和职业安全健康管理体系文件

云南工程建设总承包公司根据ISO14001及OHSA18001标准编制
第二章 施工主要工序
第一节 主要施工工艺流程及施工方法
一、施工内容
本工程为****＊＊＊******＊**＊＊＊工程。其招标范围：
地下人防指挥所，地下应急指挥大楼，训练保障用房，车库及室外发电机房,室外道路、广场、绿化、室外排水工程。所有土建、装修、给排水、电气、弱电、消防、防护防化专业及各专业设备安装工作，含地下室施工所要发生的基坑降排水、基坑支护工作，含为实现使用单位使用功能所需给水、排水、电气、弱电接口工作等施工图所示范围。
二、施工程序
1、流水施工
本工程体量大，单体项目多。采用平行流水立体交叉作业，遵守“先地下、后地上，先主体、后群房，先结构、后装修，先土建、后设备"和装修施工“先外檐、后内檐”以及“外装修由上向下、内装修由下向上、收尾由上向下”的原则。

本工程从基础开始即考虑流水作业.根据其平面位置、工程量大小、结构型式等，配备足够的施工机械及劳动力,可以保证各工种有充足的工作量，保证进度按计划进行.以混凝土浇筑为关键线路，流水交叉施工，装饰和安装工程穿插施工。
本工程由于功能要求，各专业工种、工序及安装管线较多。基础及主体施工期间安装工程应密切配合土建进度进行预留、预埋工作，主体完成后，即可展开系统安装。
2、施工顺序
本工程采取以主体结构为先导,其它各分部分项工程适时插入的原则,按立体交叉流水的作业程序进行施工，适时穿插室内粗抹灰施工,管道安装、砌体工程和室内粗抹灰工程与主体结构同步进行，之后开始外墙粗装修、精装修施工和室内精装修工作。
(1）各分部施工顺序
1) 地下人防指挥所地下室施工
施工测量→场地土石方回填→平整场地→预制钢筋混凝土管桩施工→基坑支护施工→土方开挖、基底验底→基础土夹石回填→混凝土垫层施工→地下室底板防水层施工（20厚1：2。5水泥砂浆找平层→两毡三油防水层→50厚细石混凝土保护层）→防水钢筋混凝土底板、承台及基础梁施工（含支模、扎筋、浇混凝土）→地下室剪力墙柱施工（含支模、扎筋、浇混凝土）→地下室顶板施工（含支模、扎筋、浇混凝土）→地下室外墙合成高分子卷材防水层施工→室外土方回填。
2)主体框架结构施工工序
①地下应急指挥大楼、训练保障用房，车库。
轴线、标高复核—→独立柱钢筋绑扎—→独立柱模板安装-→独立柱混凝土浇灌-→框架梁、板底模安装—→框架梁、板钢筋绑扎-→框梁、板侧模安装—→框架梁、板砼浇灌-→重复上述工序至主体框架工程施工完成.
当主体施工至一定层数时插入砌砖施工及进行室内外粉刷、装修施工。
水电安装工程随主体及装修工程穿插其中同步进行。
②室外发电机房
开挖基槽—→验槽—→垫层—→基础—→砌墙—→绑扎构造柱钢筋骨架—→拉结筋-→打构造柱-→楼板支模板-→浇注楼板混凝土-→放线-→绑扎构造柱—→砌墙—→直至封顶。
三、主要施工方法
1、结构施工
测量：测量仪器采用全站仪、经纬仪、自动精平水准仪.
土方工程:采用反铲挖土机挖土,自卸汽车运输,人工配合清底修边。
钢筋工程：钢筋接头按设计要求设置，水平钢筋（框架梁）连接方式：d≥28时，采用直螺纹机械连接；d≤25时采用闪光对焊和绑扎接头。柱子钢筋接头位置按设计要求设置，连接方式:d≤25时采用电渣压力焊或绑扎接头,钢筋的下料、加工、连接、由专业人员进行，绑扎由熟练技工进行,并认真按照操作程序、设计图纸及规范要求执行.
混凝土工程：本工程砼采用混凝土，泵送浇筑。砼浇筑过程中，根据不同的浇筑部位采
取不同的浇筑措施，并控制好振捣时间,认真做
