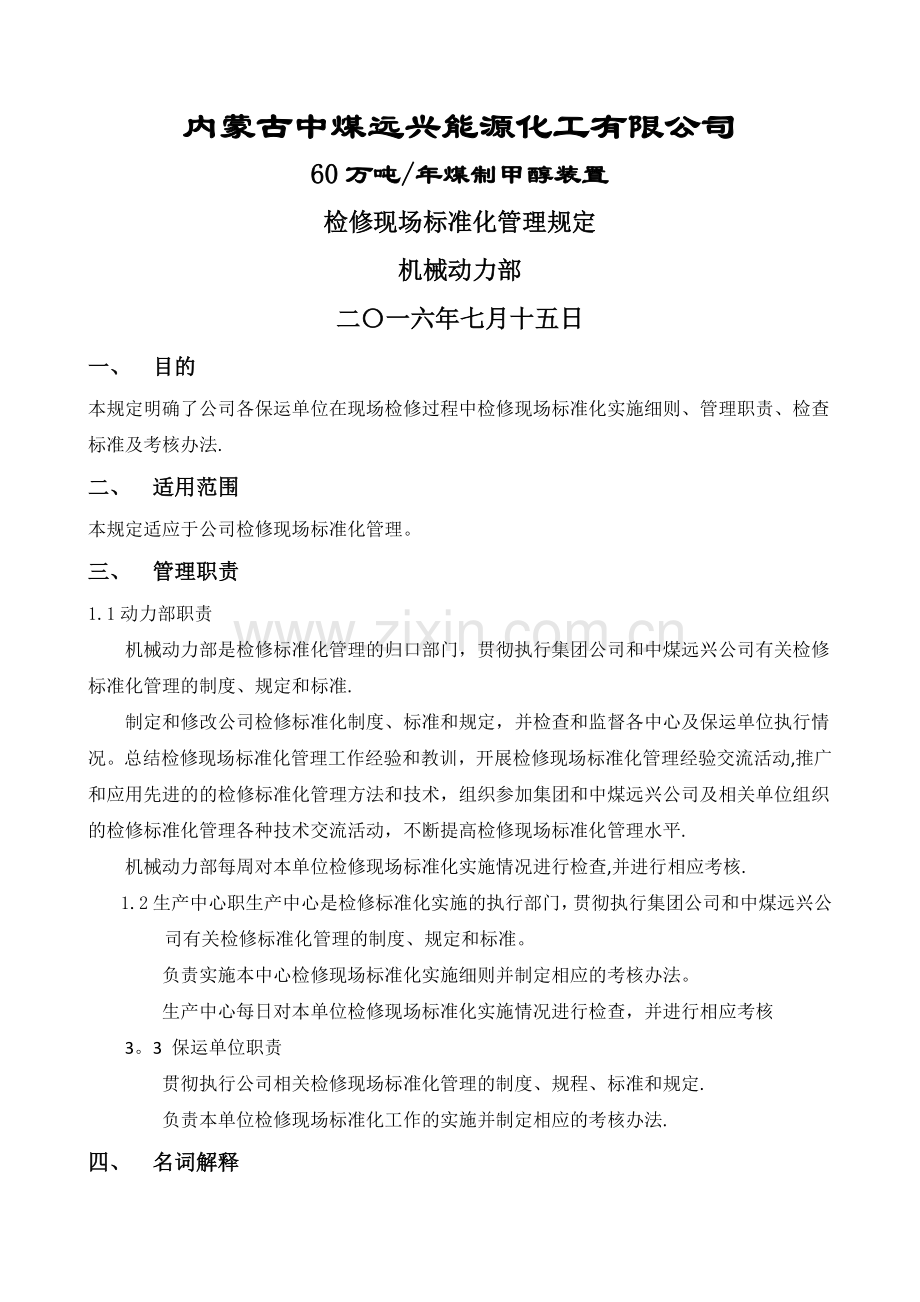

内蒙古中煤远兴能源化工有限公司60万吨/年煤制甲醇装置检修现场标准化管理规定机械动力部二一六年七月十五日一、 目的本规定明确了公司各保运单位在现场检修过程中检修现场标准化实施细则、管理职责、检查标准及考核办法.二、 适用范围本规定适应于公司检修现场标准化管理。三、 管理职责1.1 动力部职责机械动力部是检修标准化管理的归口部门，贯彻执行集团公司和中煤远兴公司有关检修标准化管理的制度、规定和标准.制定和修改公司检修标准化制度、标准和规定，并检查和监督各中心及保运单位执行情况。总结检修现场标准化管理工作经验和教训，开展检修现场标准化管理经验交流活动,推广和应用先进的的检修标准化管理方法和技术，组织参加集团和中煤远兴公司及相关单位组织的检修标准化管理各种技术交流活动，不断提高检修现场标准化管理水平.机械动力部每周对本单位检修现场标准化实施情况进行检查,并进行相应考核.1.2 生产中心职生产中心是检修标准化实施的执行部门，贯彻执行集团公司和中煤远兴公司有关检修标准化管理的制度、规定和标准。负责实施本中心检修现场标准化实施细则并制定相应的考核办法。生产中心每日对本单位检修现场标准化实施情况进行检查，并进行相应考核 3。3 保运单位职责贯彻执行公司相关检修现场标准化管理的制度、规程、标准和规定.负责本单位检修现场标准化工作的实施并制定相应的考核办法.四、 名词解释1.1 检修标准化定义为使检修属地内获得最佳秩序，对检修作业过程中实际的或潜在的问题制定共同的和重复使用的管理规则，称为检修标准化。它包括制定，发布及实施检修标准的过程。检修标准化的重要意义是改进检修过程和服务的适用性，获得最佳检修秩序和检修质量.1.2 检修标准化的基本特性检修标准化的基本特性主要包括以下几个方面：定制性；技术性；经济性;连续性，亦称继承性；约束性；制度性.1.3 检修标准化的对象在公司检维修过程中，有多次重复使用检修方法、方案和需要制定标准的场所，以及检维修作业中各种定额、规划、要求、方法、概念等，都可称为检修标准化对象。检修标准化对象一般可分为两大类：一类是检修标准化的具体对象，即需要制定标准的检修属地内的人员、设备、工器具、备件及耗材;另一类是检修标准化总体对象，即各种具体检修现场的总和所构成的标准化整体，通过它可以研究检修现场标准化的共同属性、本质和普遍规律。五、 检修现场标准化分类1.4 吊装作业检修现场标准化 (吊装与检维修作业单独设置属地)吊车（确保车辆处于“完好”状态)进入吊装现场前必须确认警戒线、警戒桩、垫板、哨子、指挥旗配备齐全。进入吊装现场后，必须对吊装现场设置属地，警戒线布置如下图-起重作业标准化现场。吊车四个支撑伸出后，两侧警戒线离吊车支撑为1米，吊车尾部配重离警戒线为1。5米，吊臂处离警戒线距离为1.5米,属地门宽度为1米。吊装作业处应另设属地，属地范围参照动、静设备现场标准化中属地布置。吊装作业时，车间安全员与检维修作业监护人共同负责监督作业现场并负责吊装半径内的作业安全，劝阻无关人员严禁进入吊装半径内，严禁起重臂下站人。1.5 吊装作业检修现场标准化(吊装与检维修作业公用一块属地）当吊装作业范围较小,吊车距离作业现场距离较近时，可将检维修吊装作业纳入一块属地内共同管理。属地由检维修作业人员设置,属地大小视检修为作业与吊装半径大小而定.吊车进入现场时配备与和吊装与检修作业单独设置属地要求相同，作业时，车间安全员与检维修监护人负责本属地作业安全.属地设置与工器具摆放参照动、静设备检修现场标准化。1.6 静设备（塔、罐类容器）检修现场标准化静设备（塔、罐类容器）检修时，门杆宽度为1米，塑料布离门杆距离为0。3米,距警戒线距离为0。1米且距设备2米处,塑料布不得位于正对门杆处放置，其他三面警戒线设置为距离设备外围2米。检修作业票悬挂于塑料布侧门杆处，与门杆紧挨，警示语“设备检修，无关人员禁止入内与作业票并列悬挂。塑料布规格为1.51米，工器具、备件、耗材按“三条线标准摆放。拆卸螺栓统一与塑料布并排放置，距塑料料布0。5米，并整齐摆放于规格1.51米的塑料布上,用塑料布覆盖，塑料布距两侧警戒线距离为0。3米.若塔、罐类拆人孔作业时,可将拆下的螺栓放置于人孔平台上,但查下螺栓必须摆放整齐，清洗、除锈用塑料布封好.1.7 静设备（换热器)检修现场标准化静设备(换热器）检修时，现场检修标准化如下图.门杆距离为1米，票证悬挂于塑料布侧警戒杆上,紧靠警戒杆外沿,警示语与票证并列悬挂.摆放工器具的塑料布距警戒杆0。3米、距设备1。5米设置,且距警戒线0。1米，塑料布规格为1。51米。拆下的螺栓放置于31米的胶片上.螺栓放置于塑料布上，整齐摆放，除漆、除锈后必须用塑料布覆盖,封好。封头就近吊装放置，下方用枕木垫平、放稳。抽出的芯子放置于警戒线外空旷处,距警戒线3米（若不满足可放于周边空旷处，以不影响正常通行及检修为宜）,下方用枕木垫平，工艺清洗后或检修结束后，进行回装。若检修现场属地设置不满足下图尺寸，各单位根据检修现场具体情况设置属地；抽芯子作业时属地范围根据芯子长短设置。1.8 电气焊检修(地面集中作业时)现场检修标准化电气焊检修时，属地设置如上图，属地门宽1米,塑料布放置于门杆0。3米，距警戒线0.1米处放置，票证挂于门杆位于塑料布侧，紧靠警戒桩外沿，警示语与作业票并列悬挂.属地内塑料布使用两块1.51米塑料布,靠门杆处塑料布摆放工器具,另一块塑料布摆放备件，工器具、备件耗材摆放严格按照“三条线”规定.氧气、乙炔瓶相隔距离不得小于5米,距离火源不得小于10米，气瓶可放置于属地范围之外，但必须在一条直线上.作业点距离塑料布和警戒线均为2米.作业点远离门杆侧设置废料堆放区，位置为距塑料布2米，距门杆侧警械线1米，距另一侧警戒线0。3米设置，并设置明显标牌,标牌位于废料区中心，距离废料区0。3米。若配管作业，管材较长时,单独设置管材放置区，管材区域属地设置视管材长短和多少而定.作业点远离门杆侧设置废料堆放区，位置为距气瓶0。5米，距警戒线0.3米设置，并设置明显标牌，标牌位于废料区中心，距离废料区0.3米。若配管作业,管材较长时，单独设置管材放置区，管材区域属地设置视管材长短和多少而定。1.9 电气焊检修(更换法兰、阀门，加装导淋等）现场检修标准化分散的或作业量较小的电气焊检修项目，但作业时间在1小时以上的,需设置警戒线，属地门宽1米，塑料布放置于门杆0。3米，距警戒线0。1米处放置，票证挂于门杆位于塑料布侧,紧靠警戒桩外沿，警示语与作业票并列悬挂。属地内塑料布使用一块规格为1。51米塑料布。1.10 电气焊检修(管廊上作业）现场检修标准化管廊上进行焊接配管作业时，应在管廊作业点下方设置属地，属地内设置接火毯、灭火器等设施。接火毯可放置于地面或固定在管廊上.属地门宽1米，塑料布放置于门杆0。3米，距警戒线0。1米处放置，票证挂于门杆位于塑料布侧，紧靠警戒桩外沿，警示语与作业票并列悬挂。属地内塑料布使用一块规格为1。51米塑料布.塑料布距接火毯1米,门杆侧警戒线距接火毯1.5米，其他两侧距接火毯距离为1米。灭火器放置距于塑料布0。3米处.1.11 小型机泵检修现场标准化小型动设备检修时，属地设置如下图，属地门宽1米，塑料布放置于门杆0.3米、距离设备1。5米且距警戒线0.1米处，票证挂于门杆位于塑料布侧,靠近门杆外沿，警示语与票证并列悬挂.塑料布使用21米规格，塑料布上工器具、备件及耗材摆放严格执行“三条线”规定。警戒线设置为距离设备基础边缘1。5米处。1.12 小型机泵检修现场标准化方案（2)当设备一侧处于框架内或有管道、墙壁等障碍物时，属地布置不能满足通用属地设置时，属地应布置于障碍物内,塑料布摆放于设备一旁的空旷处，小型设备使用21米规格塑料布，塑料布距离门杆0。3米、距警戒线0.1米处。属地门框为1米，票证挂于塑料布侧门杆上，紧靠门杆外沿，警示语与平整并列悬挂.障碍物侧警戒线设置靠近障碍物摆放，距离大于0。3米，塑料布侧警戒线距设备基础2米，其他两面属地设置均为距离设备基础1。5米处。1.13 小型机泵检修现场标准化方案(3）当设备两侧均有障碍物（钢结构、外墙、管道等）时,属地内检修标准化设置如下图.障碍物侧警戒线布置可靠近障碍物，另外两侧警戒线设置均距离设备1.5米.1.14 大型机泵检修现场标准化大型机泵检修时，属地设置如下图。属地门宽1米，塑料布放置于设备两侧空旷处且距离设备1。5米且距警戒线0。1米处，票证挂于门杆位于塑料布侧,紧靠警戒杆外沿,警示语与票证并列悬挂。大型机泵设备检修时检修现场设置两块21米规格塑料布，分别按“三条线”规定放置工器具、耗材和零备件.属地警戒线设置为距离设备基座1.5米处。1.15 当设备周围有护栏时，检修现场标准化大型机泵设备有四周有护栏时，检修标准化只用于本套属地管理方案。属地门杆宽度为1米，票证挂于门杆位于塑料布侧,紧靠门杆边沿,警示语与票证并排悬挂.塑料布规格为两块21米，距离门杆0.3米、警戒线0。1米处放置。警戒线距护栏距离为1米，门杆侧警戒线距楼梯1米处设置。1.16 机组检修现场标准化大机组检修（以空压机为例）时，检修现场属地内标准化摆放如下图。检修区域属地设置为：门杆设置于楼梯口处,宽为1米,票证悬挂于塑料布侧门杆处，紧靠警戒杆外沿,警示语与票证并列悬挂。机组检修使用三块31米或使用整卷塑料布，塑料布距门杆0。3米切距设备3米处放置，警戒线距塑料布0。1米，外墙侧警戒线距墙体0.5米,其他两侧警戒线设置为距机组基座或管线1.5米.机组检修时塑料布上分别设置工器具摆放区、零备件摆放区及耗材摆放区,并分别设置明显标识牌。机组展板放于警戒线内，距门杆2米切距警戒线0。3米处,检修施工方案等悬挂与展板上。1.17 塑料布上工器具摆放标准化塑料布上工器具摆放严格执行设备检维修管理规定中“散步落地”、“三条线、“三不见天及“三净”相关规定,详细定制化摆放件下图。不适合执行检修现场标准化作业的现场对于检修现场因环境问题不适合设置属地的，各单位需上报中心主任，经中心主任同意后,可不设置属地，但必须放置警示牌，警示牌内容为“检修现场,闲人免进”。塑料布、工器具、材料、备件等摆放整齐,塑料布表面无油污。六、 补充说明以上方案均为通用方案,在现场作业时如有特殊情况，各作业组可根据现场实际情况对属地进行设置,警戒线设置以不影响人员正常通行和不影响检修为宜。若警戒线长度超过10米（单侧长度）,中间可增加1根警戒桩，增设的警戒桩需设置于两警戒桩中间位置.除门杆处警戒桩外，其他位置警戒线需从警戒桩开槽处穿过,不允许在警戒桩上缠绕。各中心进行检修作业时，时间在1小时以内的各类检修作业，无需设置属地，但设备及工器具摆放必须严格按照规定.各中心进行检修作业时，现场环境不允许设置属地的，需上报中心主任,经中心主任同意后,可不设置属地，但需在检修现场设置警示牌,塑料布上工器具、备件、耗材等摆放需严格按照规定摆放。未经中心主任同意不设置检修属地且无警示牌进行检修作业的，将从重考核.七、 检查与考核机械动力部每周对检修现场标准化情况进行检查并考核。考核依据为机械动力部下发考核标准为依据。机械动力部应定期组织开展检修现场标准化评比，每周例会对出本周现场标准化情况进行打分评比，每月评比产生检修现场标准化先进单位及标准化作业组，并组织各保运单位进行先进经验交流。八、 附则本制度发布之日起即实施,本制度由机械动力部负责解释和修订。
