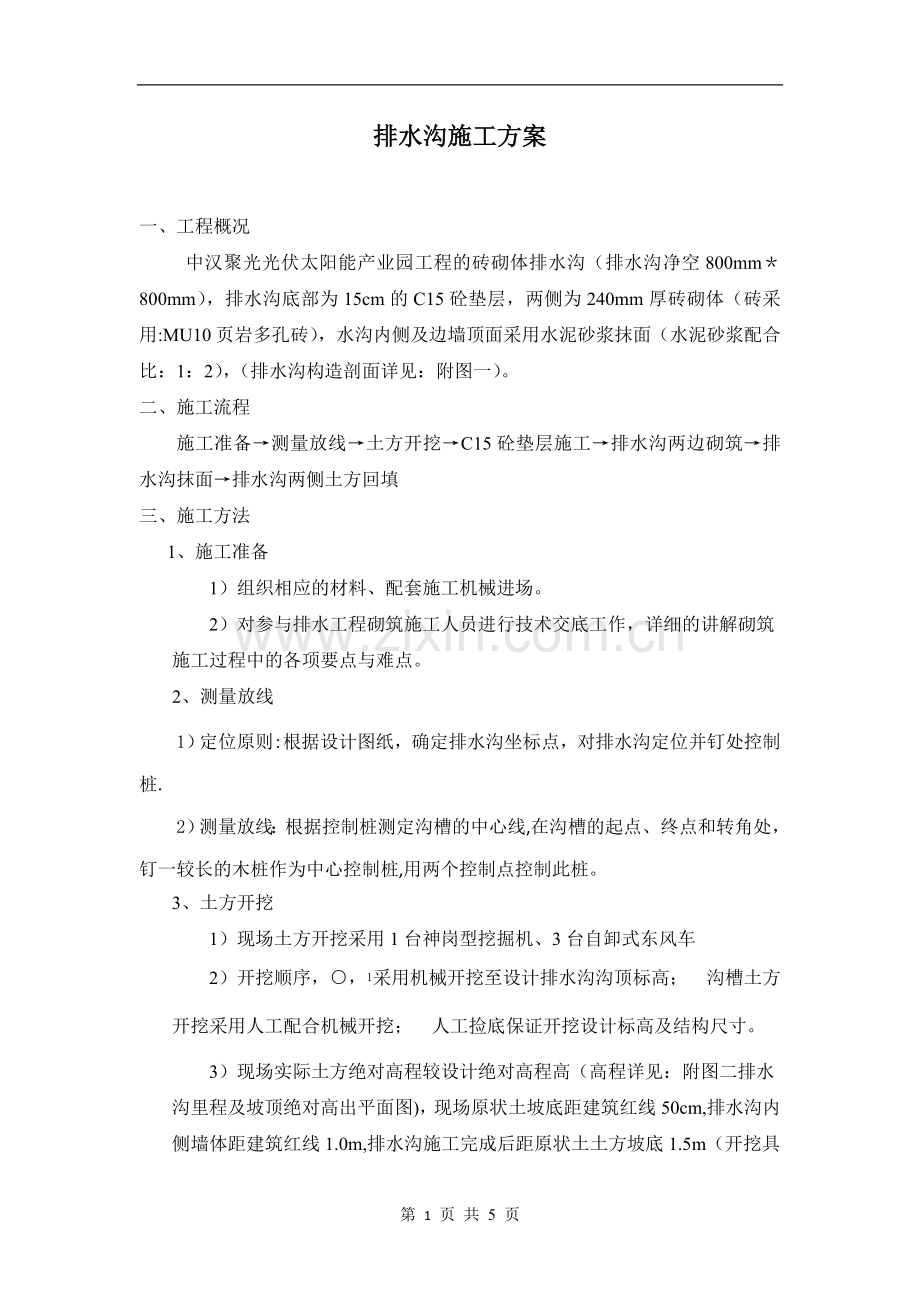

排水沟施工方案

一、 工程概况
中汉聚光光伏太阳能产业园工程的砖砌体排水沟（排水沟净空800mm＊800mm），排水沟底部为15cm的C15砼垫层，两侧为240mm厚砖砌体（砖采用:MU10页岩多孔砖），水沟内侧及边墙顶面采用水泥砂浆抹面（水泥砂浆配合比：1：2），（排水沟构造剖面详见：附图一）。
二、 施工流程
施工准备→测量放线→土方开挖→C15砼垫层施工→排水沟两边砌筑→排水沟抹面→排水沟两侧土方回填
三、 施工方法
1、施工准备
1） 组织相应的材料、配套施工机械进场。
2） 对参与排水工程砌筑施工人员进行技术交底工作，详细的讲解砌筑施工过程中的各项要点与难点。
2、测量放线
1）定位原则:根据设计图纸，确定排水沟坐标点，对排水沟定位并钉处控制桩.
2）测量放线：根据控制桩测定沟槽的中心线,在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩,用两个控制点控制此桩。
3、 土方开挖
1） 现场土方开挖采用1台神岗型挖掘机、3台自卸式东风车
2） 开挖顺序，采用机械开挖至设计排水沟沟顶标高；沟槽土方开挖采用人工配合机械开挖；人工捡底保证开挖设计标高及结构尺寸。
3） 现场实际土方绝对高程较设计绝对高程高（高程详见：附图二排水沟里程及坡顶绝对高出平面图)，现场原状土坡底距建筑红线50cm,排水沟内侧墙体距建筑红线1.0m,排水沟施工完成后距原状土土方坡底1.5m（开挖具体尺寸详见:附图三排水沟开挖断面图）.

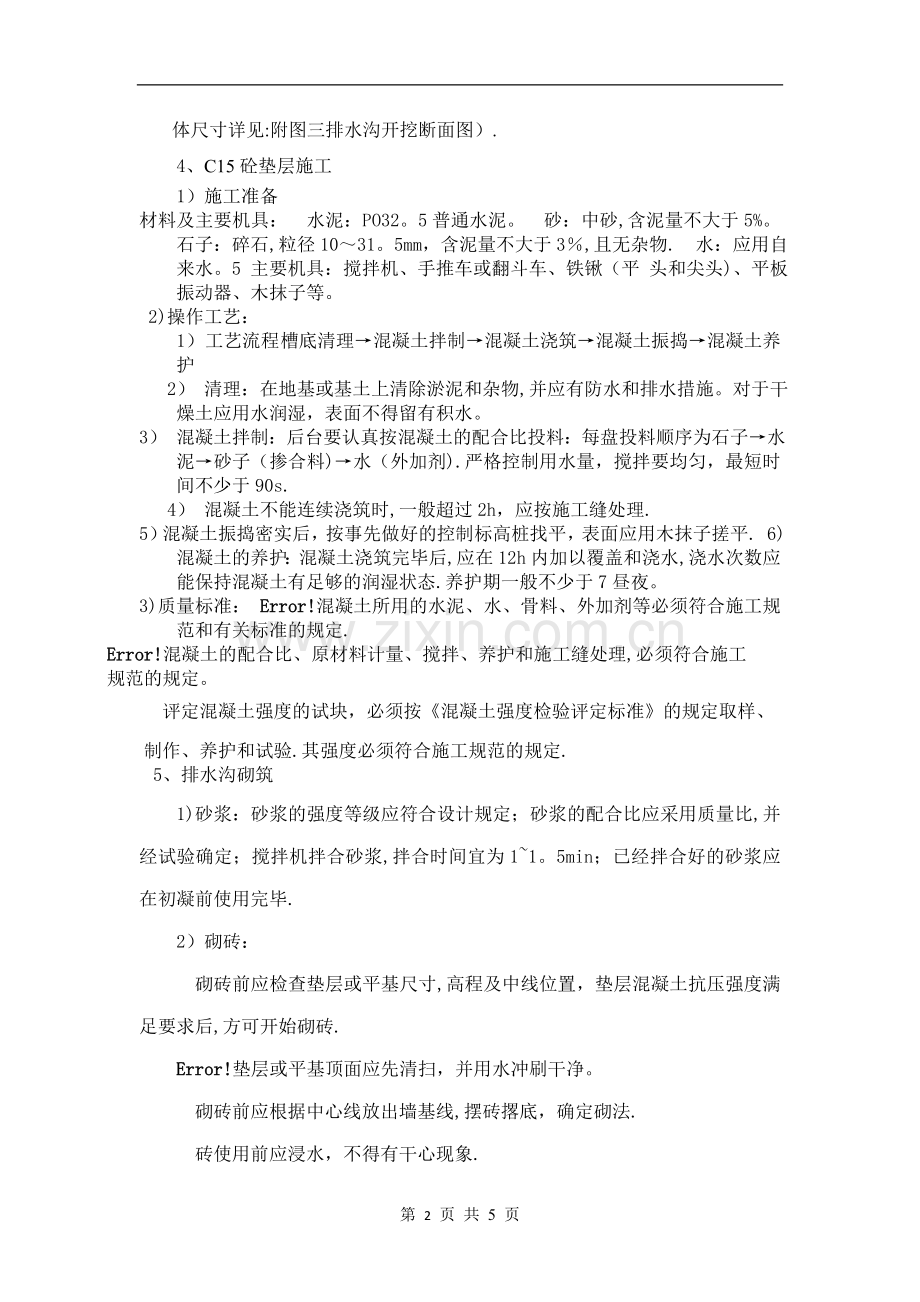

4、C15砼垫层施工
1）施工准备
材料及主要机具： 水泥：PO32。5普通水泥。 砂：中砂,含泥量不大于5%。 石子：碎石,粒径10～31。5mm，含泥量不大于3％,且无杂物. 水：应用自来水。5 主要机具：搅拌机、手推车或翻斗车、铁锹（平 头和尖头)、平板振动器、木抹子等。
2)操作工艺：
1） 工艺流程 槽底清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护
2） 清理：在地基或基土上清除淤泥和杂物,并应有防水和排水措施。对于干燥土应用水润湿，表面不得留有积水。
3） 混凝土拌制：后台要认真按混凝土的配合比投料：每盘投料顺序为石子→水泥→砂子（掺合料)→水（外加剂).严格控制用水量，搅拌要均匀，最短时间不少于90s.
4） 混凝土不能连续浇筑时,一般超过2h，应按施工缝处理.
5）混凝土振捣密实后，按事先做好的控制标高桩找平，表面应用木抹子搓平. 6) 混凝土的养护：混凝土浇筑完毕后,应在12h内加以覆盖和浇水,浇水次数应能保持混凝土有足够的润湿状态.养护期一般不少于7昼夜。
3) 质量标准： 混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准的规定.
混凝土的配合比、原材料计量、搅拌、养护和施工缝处理,必须符合施工
规范的规定。
评定混凝土强度的试块，必须按《混凝土强度检验评定标准》的规定取样、
制作、养护和试验.其强度必须符合施工规范的规定.
5、排水沟砌筑
1)砂浆：砂浆的强度等级应符合设计规定；砂浆的配合比应采用质量比,并经试验确定；搅拌机拌合砂浆,拌合时间宜为1~1。5min；已经拌合好的砂浆应在初凝前使用完毕.
2）砌砖：
砌砖前应检查垫层或平基尺寸,高程及中线位置，垫层混凝土抗压强度满足要求后,方可开始砌砖.
垫层或平基顶面应先清扫，并用水冲刷干净。
砌砖前应根据中心线放出墙基线,摆砖撂底，确定砌法.
砖使用前应浸水，不得有干心现象.
砌砖体应上下错缝，内外搭接，宜采用“三顺一丁”砌法，但最下一层和最上一层砖，应用丁字砌筑。
砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝,水平灰缝厚度和竖向灰缝厚度应为10mm,允许编差为±2mm。
砌筑直墙应挂线。砌筑240厚墙体需单面挂线，砌体表面应平直，随砌随找平。
砖墙的伸缩缝与底板伸缩缝应垂直贯通、缝的间隙尺寸应符合设计要求，砌筑整齐，缝内挤出的砂浆应随砌随刮干净。
砖墙的转角处和交接处应与墙体同时砌筑.当砌筑间断时，应砌成斜槎。接茬砌筑时,应先将斜槎用水冲干净，并使砂浆饱满。
6、水泥砂浆抹面
采用不少于两层1：2水泥砂浆抹面.
抹面的砖墙，应随砌随将挤出的砂浆刮平，进行砂浆抹面施工应符合下列要求：
砌体表面粘结的残余砂浆应清除干净，将砖墙表面洒水湿润。
2。3抹灰厚度应为20～30mm。
2。4水泥砂浆抹面应分两道抹成。第一道砂浆抹成后，用杠尺刮平，并将表面划出纹道,完成后间隔48h，进行第二道抹面。第二道砂浆应分两遍压实赶光完成.
水泥砂浆抹面完成后，应进行养护。抹面砂浆终凝后,应保持表面湿润,宜每隔4h洒水一次,养护时间宜为14d。
7、土方回填
槽底至沟顶以上500mm范围内不得含有有机物及大于50mm的砖、石等硬块，接口周围应采用细粒土回填。
回填土不得在水、淤泥上回填,当日回填当日夯实。
回填土在分层夯实，按机械夯实不大于300mm,人工夯实不大于200mm施工.
四、 工程机械、人员配置
根据工程量、工期及现场情况,拟配备的施工机械（表1）及施工人员（表2)如下表所示：
排水沟施工机械设备配置表 表1
序号
设备名称
单位
数量
备注
1
挖掘机
台
1

2
自卸汽车
辆
3

3
砂浆搅拌机
台
2

4
手推车
辆
6

5
发电机
台
1

排水沟施工人员配置表 表2
序号
工种
单位
数量
备注
1
管理
人
4

2
砌筑工人
人
12

3
普工
人
10

4
电工
人
2

5
机械操作手
人
2

五、 安全管理及环境保护
施工中应加强各工序、施工人员、施工机械的安全监控，检查安全设施,进行安全教育，检查机械设备的完好情况,如有不符合要求的，必须立即整改。
1. 施工用电
1）现场发电和用电必须按国家建筑企业施工用电和核电施工用电 管理程序要求进行；
2)所有用电设备均采用一机一闸制,漏电保护不少于2级;
3）漏电开关必须保护有效性，且每月建立检查机制;
4）电箱应采用防水电箱，并且每个电箱处应设立明显的警示标志;
2、 车辆通行
1）参与本工程施工的所有车辆，必须遵守交通法规；
2)通过村庄路段应减速慢行,避让行人;
3）通过有限载标志的桥梁、涵洞,应注意限载重量,如超过其限载要求,不得通过;
4）施工现场内行车时,应放慢行驶速度,经减少飞尘。
3、 施工安全
1）严禁酒后作业、带病作业、疲劳作业、穿拖鞋、赤脚上班，进入施工现场必须戴好安全帽。
2）对施工人员进行安全教育,加强其安全意识；
3)定期对施工车辆、机械进行检查，杜绝安全隐患;
4）定期或不定期检查施工用电线路、设施、设备的安全性;
5)施工现场设专职安全管理人员，时刻检查、监督施工人员、机械、施工用电的安全情况。
