临时土方堆场及临时土方堆场施工便道施工方案.docx

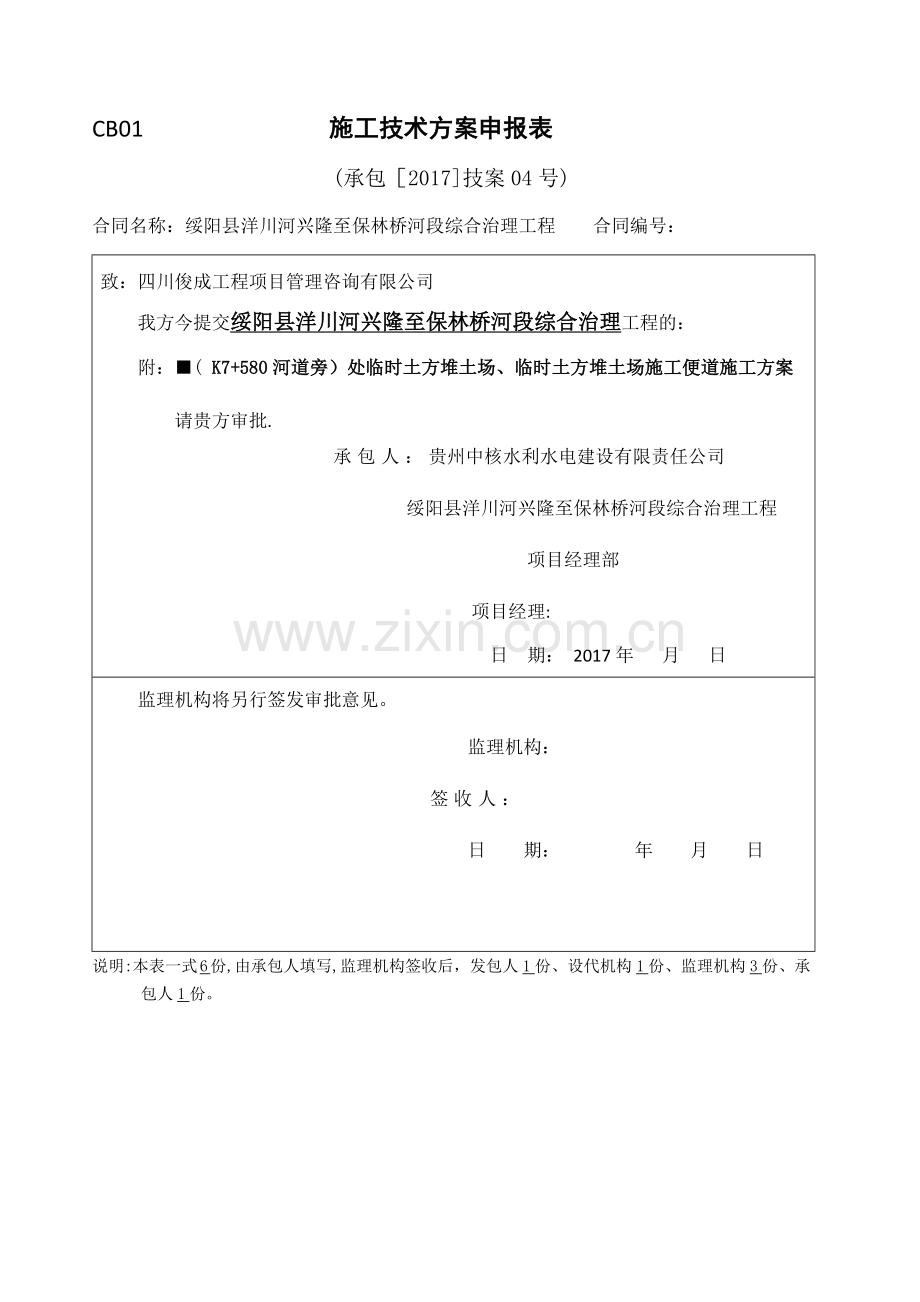

CB01 施工技术方案申报表(承包2017技案04号)合同名称：绥阳县洋川河兴隆至保林桥河段综合治理工程 合同编号：致：四川俊成工程项目管理咨询有限公司我方今提交绥阳县洋川河兴隆至保林桥河段综合治理工程的：附：( K7+580河道旁）处临时土方堆土场、临时土方堆土场施工便道施工方案请贵方审批.承包人：贵州中核水利水电建设有限责任公司绥阳县洋川河兴隆至保林桥河段综合治理工程项目经理部项目经理:日 期： 2017年 月 日监理机构将另行签发审批意见。监理机构： 签收人：日 期： 年 月 日说明:本表一式 6 份,由承包人填写,监理机构签收后，发包人1份、设代机构1份、监理机构3份、承包人1份。绥阳县洋川河兴隆至保林桥河段综合治理工程( K7+580河道旁)临时土方堆场、临时土方堆场施工便道施工方案贵州中核水利水电建设有限责任公司绥阳县洋川河兴隆至保林桥河段综合治理工程项目经理部2017年3月8日审批: 审核：校核：编制:第一章 编制依据及说明1一、编制依据1二、 编制说明1第二章 临时土方堆场选择及堆土施工方案2一、工程概况21.1弃土概况2二、土方转运至临时土方堆场施工方法22.1弃土工作流程图22.2弃土堆存方法32。3合理堆渣3第三章 临时土方堆场施工便道施工方案4一、施工便道布置设计4二、施工方法4（一）施工流程4(二）测量定位4（三) 便道施工4三、施工便道工程量5第四章 弃土二次倒运施工方案6一、 工程概述6二、 施工方法6（一） 施工流程6（二） 测量定位6（三） 土方转运流程6第五章安全施工及环境保护7一、确保施工安全的措施71、安全领导小组72、临时土方堆场施工便道安全措施73、临时土方堆场安全措施75、环境保护措施8第一章 编制依据及说明一、编制依据1 中华人民共和国水土保持法2 中华人民共和国环境保护法3 中华人民共和国水污染防治法4 现场实际情况5 施工设计图二、 编制说明我项目部现在万豪沥青便道处（该处新开挖河道桩号为K7+580)进行新河道开挖及污水管沟开挖工作,预计开挖土方量约为4万m，因此需设置临时土方堆场以及河道至临时土方堆场的施工便道，并按相关要求制定本临时土方堆场及临时土方堆场施工便道的施工方案。第二章 临时土方堆场选择及堆土施工方案一、工程概况1。1弃土概况本施工段（新开挖河道K7+580K7+880），预计会有土方及淤泥弃土约4万m.1.2临时土方堆场的选定考虑到临时土方堆场一方面不能破坏现有道路，另外又要尽可能避免弃土外运造成的污染及额外的费用支出，同时还要避免可能造成的水土流失，因此我项目部经过现场勘察、研究决定将临时土方堆场设于万豪沥青路右侧约60米的原河道旁,新开挖河道K7+580处.（见临时土方堆场及施工便道平面示意图）二、土方转运至临时土方堆场施工方法2。1弃土工作流程图弃土开挖装车 弃土卸车至堆土点，推平并碾压经便道运输至临时土方堆场周边修建排水沟2.2弃土堆存方法自卸卡车从河道开挖处将土方及淤泥，经施工便道运送至临时土方堆场倒土点，并根据现场管理人员指挥,将弃土倒于指定位置上，当场地表面倒满后,用推土机推平并碾压,碾压时保持中间高于周边的地势，便于排水,然后继续在经过碾压的土层上倾倒弃土，再碾压,如此反复,但必须保证堆存高度满足安全施工要求，同时在临时土方堆场周边修建排水沟，避免造成场内积水。2.3合理堆渣通过现场管理,合理调整开挖、弃土调运的施工顺序，保证弃土堆放的有序进行。第三章 临时土方堆场施工便道施工方案一、施工便道布置设计根据现场测量地形情况及规范要求,施工范围内土质为软土耕地，因此通过对施工经济性、安全性及可行性几方面考虑决定采取以下布置：1. 临时土方堆场施工便道路口设于K7+580附近，车辆经新建施工便道向右侧过原河道、经弃土场右侧边缘、进入该处原乡村道路后驶入弃土平台，车辆弃土后从原乡村道路驶入左侧新建施工便道,再驶回万豪沥青便道，保证弃土倾倒工作面的展开及有序进行。（详见临时土方堆场及施工便道平面示意图）2. 因施工便道途经原河道,将在原河道处顺水流方向安设直径1米混凝土涵管5排,每排长度8米,在涵管上部铺设便道。3、便道路基宽5。5m,铺设路面采用毛石回填，并铺渣石面层。二、施工方法（一)施工流程施工放样路基回填毛石铺设机械碾压铺设渣石碾压成型（二)测量定位采用全站仪测量出便道的具体位置,按施工便道布置设计图(详见临时土方堆场及施工便道平面示意图)放出开始至结束部位的便道位置（三） 便道施工先进行土方回填路基，再进行毛石铺设，铺设厚度为1m，路基宽度不小于5。5m，路面顶净宽度5m，采用渣石铺填路面，渣石厚度不小于10cm，最后再进行路面碾压，同时路面横向设置不小于2的横坡,以防止路面积水,施工路段全长约350米.三、施工便道工程量工程名称工程量土方回填3785m渣石380m毛石换填3785m第四章 弃土二次倒运施工方案一、 工程概述由于土堆场地块属遵义康地房地产开发有限公司所有，经业主协调设为临时堆土场，在堤防及管槽土方回填施工完成后,需将临时土堆场处剩余的弃土二次转运至指定的弃土场(弃土场距临时堆土场约14公里），以恢复原场地还给遵义康地房地产开发有限公司 。二、 施工方法（一） 施工流程弃土开挖运输车装载运输车车轮及外表清洗运输车外运（二） 测量定位弃土二次转运前，采用全站仪测量临时土堆场的面积，计算弃土方量,再根据现场场地情况，确定开挖点。（三） 土方转运流程挖掘机在开挖点进行弃土开挖，开挖深度至原地面表层。在施工便道出口处设置洗车槽，以及冉璞桥上安排车辆清洗点.自卸车在转运出工地前，需先过洗车槽，再在清洗点进行清洗,保证车辆清洁，避免造成城市道路污染。第五章安全施工及环境保护一、确保施工安全的措施1、安全领导小组成立以项目负责人为组长、安全员为副组长、班组负责人等其他人员为兼职安全员的安全小组。安全领导小组人员名单序号姓名负责项目备注1王祖伟安全组长项目负责人2苏公维安全副组长安全员3夏邦建兼职安全员生产技术员4王云福兼职安全员领工员5吴东兼职安全员便道施工员6何桐桐兼职安全员班组负责人2、临时土方堆场施工便道安全措施1) 安排专职安全员现场巡查,做到尽早发现潜在的安全隐患,避免机械与电线、电话线、高压线等触碰，造成安全事故.出现事故应及时汇报项目部安全管理部门。2) 所有机械操作人员，需持证上岗3、临时土方堆场安全措施1) 汽车弃土作业时，需由专人指挥。非作业人员不得进入弃土作业区，作业区内的工作人员、车辆、工程机械，服从指挥人员的指挥。2) 按规定顺序弃土。在同一地段进行卸车和推土作业时,设备之间保持足够的安全距离.卸土时，汽车采用后退法进行卸土工作。汽车倒车速度小于5km/h，不得高速倒车.在临时土方堆场边缘,推土机不得沿平行坡顶线方向推土。当临时土方堆场作业区内烟雾、粉尘、照明等因素导致驾驶员视距小于30m,或遇暴雨、大雪、大风等恶劣天气时，停止推土作业.3) 汽车进入临时土方堆场内限速行驶，距弃土工作面50200m时速度低于16km/h，50m范围内低于8km/h。弃土作业区设置一定数量的限速牌等安全标志牌。 4) 弃土作业区配备质量合格、适合自卸车突发事故救援使用的钢丝绳(多于4根）、大卸扣（多于4个)等应急工具。 5) 临时土方堆场运转过程中，临时土方堆场关键点设有警示标志、安全保障等措施。 4. 土方转运的安全措施1) 安全员跟现场管理人员需在现场,指挥工程机械，按照施工要求进行操作，杜绝安全事故的发生。5、环境保护措施（一）成立环境保护领导小组,以现场负责人为组长，生产技术员为副组长，各班组班长为组员。1) 做好拦排水，防止雨水在新弃土表面形成径流，造成水土流失以及污染。 在弃土过程中,严格按照摊铺、碾压程序施工，严禁未经碾压直接摊铺新土层。土层摊铺过程中，依照施工进展形成内高外低的坡势,便于排水,及时掌握天气变化情况及当地汛情，提前做好排水工作,完善排水沟等设施。 2) 水污染防治 清理施工机械、设备及机械的废水、废油等有害物质以及生活污水，不得直接排放河流、池塘或其他水域中，也不得倾泻于饮用水源附近的土地上,以防污染水源和土壤。 3) 禁止在施工现场焚烧油毡、橡胶、塑料、皮革、树木,枯草、各种包装袋及其它会产生有毒、有害烟尘恶臭气体物质. 4) 设置汽车清洗8
