外墙面砖质量验收规范.doc

附1：外墙面砖质量验收规范
（1）饰面板（砖)工程验收时应检查下列文件和记录:
① 饰面板（砖）工程的施工图、设计说明及其他设计文件;
② 材料的产品合格证书、性能检测报告、进场验收记录和复验报告；
③ 后置埋件的现场拉拔检测报告（没有后置埋件的可不做）;
④ 外墙饰面砖样板件的粘结强度检测报告(即拉拔试验合格)；
⑤ 隐蔽工程验收记录（预埋件、后置预埋件、连接节点、防水层;
⑥ 施工记录.
（2）主控项目
① 饰面砖的品种、规格、图案、颜色和性能应符合设计要求;
检验方法：观察、检查产品合格证书、进场验收记录、性能检测报告和复验报告
② 饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定；
检验方法：检查产品合格证书、复验报告和隐蔽工程验收记录
③ 饰面砖粘贴必须牢固；
检验方法：检查样板件粘结强度检测报告和施工记录
④ 满粘法施工的饰面砖工程应无空鼓、裂缝
检验方法：观察、用小锤轻击检查
（3)一般项目
① 饰面砖表面应平整 洁净 色泽一致 无裂痕和缺损;
检验方法:观察
② 阴阳角处搭接方式 非整砖使用部位应符合设计要求；
   检验方法：观察
③ 墙面突出物周围的饰面砖应整砖套割吻合、边缘应整齐、墙裙、贴脸突出墙面的厚度应一致；
检验方法:观察、尺量检查
④ 饰面砖接缝应平直、光滑、填嵌应连续、密实、宽度和深度应符合设计要求；
检验方法：观察 尺量检查
⑤ 有排水要求的部位应做滴水线（槽） ，滴水线（槽）应顺直、流水坡向应正确、坡度应符合设计要求
检验方法:观察、用水平尺检查
⑥ 饰面砖粘贴的允许偏差和检验方法应符合表1—1规定
表1—1   饰面砖粘贴的允许偏差和检验方法
项次        项目        允许偏差        检验方法
                外墙面砖        内墙面砖
1        立面垂直度        3        2        2m垂直检测尺检查
2        表面平整度        4        3        2m靠尺和塞尺检查
3        阴阳角方正        3        3        用直角检测尺检查
4        接缝直线度        3        2        拉5m线,不足5m拉通线，用钢直尺检查
5        接缝高低差        1        0.5        用钢直尺和塞尺检查
6        接缝宽度        1        1        用钢直尺检查

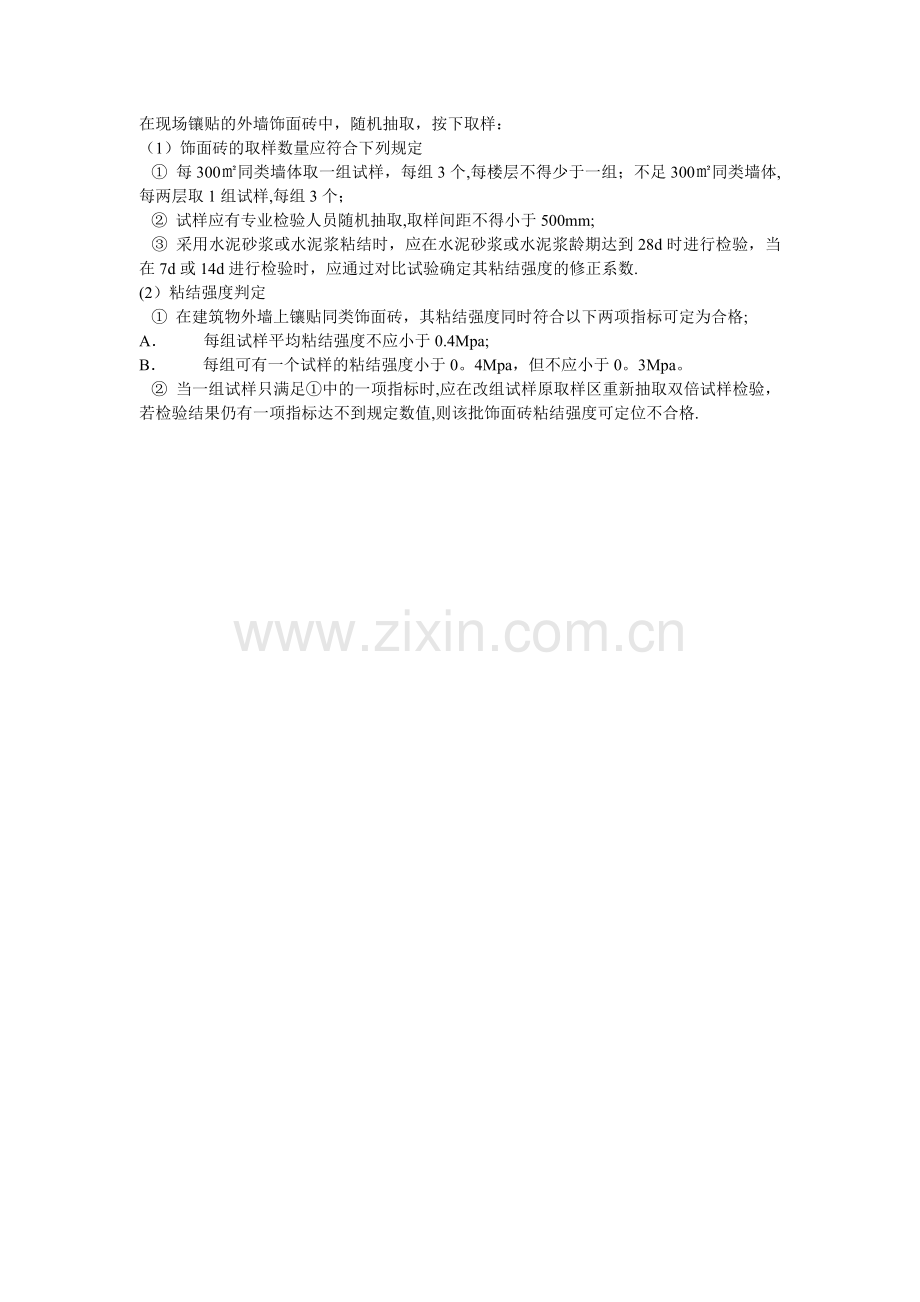

附2 外墙饰面砖粘结强度检测（拉拔试验)
在现场镶贴的外墙饰面砖中，随机抽取，按下取样：
（1）饰面砖的取样数量应符合下列规定
   ① 每300㎡同类墙体取一组试样，每组3个,每楼层不得少于一组；不足300㎡同类墙体,每两层取1组试样,每组3个；
   ② 试样应有专业检验人员随机抽取,取样间距不得小于500mm;
   ③ 采用水泥砂浆或水泥浆粘结时，应在水泥砂浆或水泥浆龄期达到28d时进行检验，当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数.
(2）粘结强度判定
   ① 在建筑物外墙上镶贴同类饰面砖，其粘结强度同时符合以下两项指标可定为合格;
A．        每组试样平均粘结强度不应小于0.4Mpa;
B．        每组可有一个试样的粘结强度小于0。4Mpa，但不应小于0。3Mpa。
   ② 当一组试样只满足①中的一项指标时,应在改组试样原取样区重新抽取双倍试样检验，若检验结果仍有一项指标达不到规定数值,则该批饰面砖粘结强度可定位不合格.
