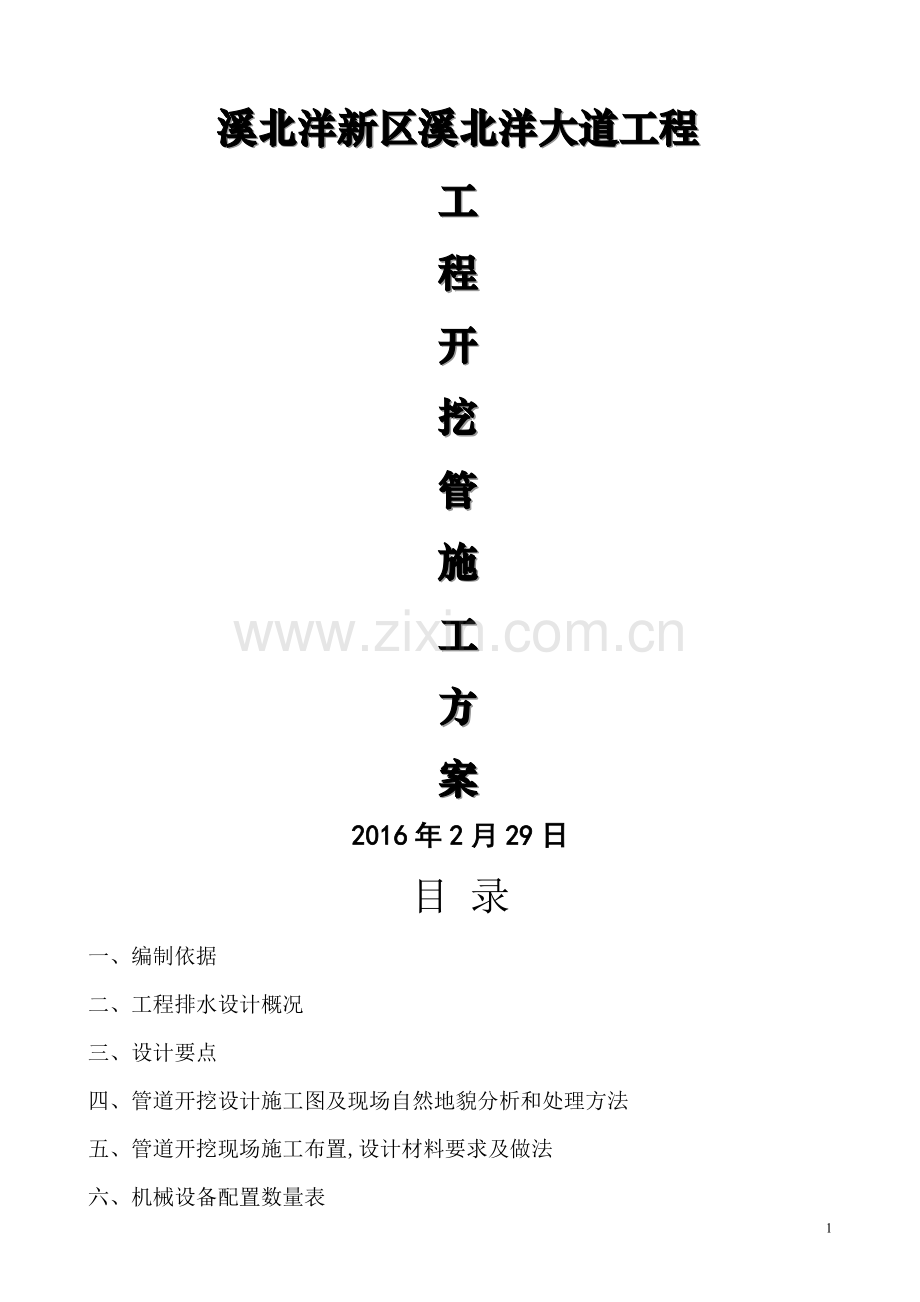

开挖管道施工方案---雨污水.doc

溪北洋新区溪北洋大道工程工程开挖管施工方案2016年2月29日目 录一、编制依据二、工程排水设计概况三、设计要点四、管道开挖设计施工图及现场自然地貌分析和处理方法五、管道开挖现场施工布置,设计材料要求及做法六、机械设备配置数量表七、技术工种及劳动力计划表八、管道施工工艺流程溪北洋新区溪北洋大道工程开挖管施工方案一、 编制依据1、规范标准（1)、室外排水设计规范（GB50014-2006(2014年版）； （2）、给水排水管道工程施工及验收规范（GB50268-2008)；(3）、城市工程管线综合规范（GB5028998)；(4) 、给排水工程管道结构设计规范（GB500692002）；(5) 、室外给水排水和燃气动力工程抗震设计规范(GB502042002);(6) 、国家标准图集市政排水管道工程附属设施（06MS201)；(7) 、混凝土和钢筋混凝土排水管(GB/T118632009)；(8) 、福建省城市道路雨水排水设计标准（DBJ/T131672013）;(9) 、福安市溪北洋市政组织工程专项规划-污水工程、雨水工程；二一二年四月；(10) 、福建省福安市溪北洋片区防洪排涝规划；二一二年四月;(11) 、路桥专业提供的道路平、纵断面图；(12) 、现行的其它有关技术规程、设计规范。2、 其它资料（1）、周边已建、已设计道路和排水规程施工图文件;（2）、1：1000地形图及路网规划图；(3）、道路专业提供条件图。二、工程排水设计概况（1）、雨水系统设计溪北洋大道雨水管双侧布置，收集两侧地块的雨水后，就近排放至周边道路市政雨水管道及规划河道。（2)、污水系统设计溪北洋大道沿线单侧设置d400d800污水管,污水收集后排入洋中西路和令之大道已设计污水管道。三、设计要点（1)、设计单位：管径为毫米，长度和标高为米。图中雨水管和污水管为管内底标高,标高系同道路专业，管径均为管道内径。（2)、本设计按地震烈度为7度抗震设防，地基允许承载力RT/m2,当达不到要求时，应对其进行加固处理.除注明外管道覆土均应满足最小覆土人行道下0。6米和车型道下0.7米的要求,无法满足最小覆土要求时，应采用C25混凝土厚200mm满包处理。（3） 、平面图中管道长度为两检查口中心距离,计算真正管长时应扣除检查井井径。（4） 、污水和雨水支管与干管交角除注明外采用90角,不用管件采用井连接,污水和雨水检查井除注明外均不落底.（5） 、本设计在部分雨水检查井处预埋一段排水管至道路边线外并设支管检查井和预留口，以备沿线用户接入，与预留口管道坡度同支管。暂不启用预留口用M10号水泥砂浆砌筑Mu10砖厚240mm墙封堵管口,管口外侧粉1：2水泥砂浆厚20mm。其余除注明外,雨污水检查井均不落底。四、 管道开挖设计施工图及现场自然地貌分析和处理方法（1） 、根据设计施工图SS-P-4a（北侧雨水管道纵断面1/10)至SSP04b(南侧雨水管道纵断面10/10）、SS-P-05（污水水管道纵断面1/1010/10）综合判定。（2） 、K0+000K1+640,K1+355（洋中东路）K1+535（令之大道)段管道处于路基填方范围内，采用反开挖施工，开挖起始线为管道外顶上0。5m.K1+640K3+190段管道处于自然地貌高于管道开挖面，根据管道及路面和地质条件综合测定，K1+640K3+000段管道开挖前，首先进行土方开挖至土路基顶面（水稳层底），详：开挖回填位置断面简图.（3） 、管道开挖前将K1+640K3+000段路基高于路基的土方首先开挖，与监理单位及建设单位协商,K1+640K3+000段开挖后的土方一、二类土（无法用于路基回填的土方)外运至指定的弃土场（指定场地距离，详三方确定的里程）,由于K1+355K1+535段路基征地拆迁未完成，K1+640K3+000段开挖后的土方三类土（可用于路基回填的土方）内运至K+000K1+194段回填路基,运距按照1.5Km计算。五、 管道开挖现场施工布置，设计材料要求及做法 （1）、管道开挖材料进入施工现场的临时道路及材料堆料场， 详：现场平面布置图：（2）、原材料设计要求A、 雨水道采用II级钢筋混凝土管，管材质量应符合GB/Y118362009标准，d300d1000承插管采用承插管橡胶圈接口;d1200d2000企口管采用现浇混凝土套环柔性接口,详06MS201035，36。管材应采用有合格证书厂家的产品，广泛使用并且质量符合国家标准。B、 污水重力管道管材采用HDPE增强缠绕管，（环刚度详“HDPE管大样”图），电容连接，符合埋地用聚乙烯(PE）结构管道系统第2部分：聚乙烯缠绕结构壁管材B型结构壁管(GB/T 19472.2-2004）。本工程采购的塑料管道供应厂家应根据现场实际地基承载力与覆土深度进行竖向变形率核算,变形率应小于3d。管道基础及管道与检查井的连接做法详大样图。管材应采用有合格证书厂家的产品，广泛使用并且质量符合国家标准。C、 管道原材料使用路段的环刚度设计要求，管道埋设深度4.0米，环刚度8。0KN/m2,4米管道埋设深度6.0米，环刚度12。5KN/m2,管道埋设深度6。0米,环刚度16KN/m2。D、 雨、污水检查井及其相关衔接井除说明外均采用砖砌井，做法详见大样图。踏步选用塑料踏步，踏步做法详国标06MS201616，安装详06MS201617，教窝做法详06MS2013130、132。E、 雨水口采用砖砌偏沟式雨水口，做法详大样，雨水口落底300mm。井圈做法详弹性自锁平入式。道路最低点雨水口位置不得随意移动,在道路港湾处应增设雨水口.雨水口设计图中H=1.0m。雨水口均落底300m，雨水口连接支管应在路基压实后反开挖施工，管槽回填夯实。F、 井座井盖应严格按照大样要求选用，位于车行道的检查井，应具有足够承载力和稳定性，高度宜与路面持平。 井盖具体样式，详：附图。 （3)、施工准备 A、设计施工图的污水管道基本分布情况，详：污水管道位置断面简图。 B、设计施工图的雨水管道基本分布情况,详:雨水管道位置断面简图。六、机械设备配置数量表序 号设备名称型 号数 量备 注1平板式振动机ZW71台回填砂夯实2污水泵4KW,口径5寸4台沟槽排水3挖 机220型2台沟槽开挖4装载机车50型1辆材料运输5打桩机1辆打钢板桩6砂浆搅拌机1台砌筑砂浆7胶合板模板50m2砼边支护8振捣棒2台砼浇捣910吨运输车4辆土方运输1015KW发电机1台应急备用七、技术工种及劳动力计划表序 号工 种人 数备 注1泥 瓦 工8井砌筑3模 板 工2砼边支护4电 工15测 量 工16管理人员27普通工人20含安装砌筑回填回填8安 全 员1八、管道施工工艺流程测量放线沟槽开挖设置横竖钢板桩支撑管道基础施工管道检查验收管道铺设管道接缝处理管道闭水实验沟槽回填九、管道开挖施工工艺1、排水、降水处理根据地质勘察及现场踏勘，施工现场的自然排水、地下水丰富,由于溪北洋本地雨水较多，本路段地质松软并含颗粒，根据地质特性判定，此种地质遇水侵泡后相当不稳定,因此施工过程中应严格控制雨水、地下水渗透至开挖的沟槽内,应保持沟槽内干燥。根据图纸各类管道的埋设深度,在施工时将根据设计和现场的实际情况采用开挖明沟集水槽的方法进行积水,采用4KW，口径5寸的抽水泵将沟槽内的雨水、地下水及时排出。详：施工现场排水平面布置图。2、沟槽开挖（1)开挖前应摸清开挖面附近地下管线情况，对地下管线和各种构筑物应尽可能临时迁移,如无法移动，必须挖样洞使其外露,并采取吊、托等加固措施，必时要事先通知有关单位进行现场监护,对挖掘机手作详细交底，如无把握,应用人工开挖。（2)管槽开挖方式：道路北侧雨水、污水管道K0+015K3+240设计污水管道在下，雨水管道在上，由于开挖深度1.885。27米，开挖深度较深，议定采用分槽开挖的方式比较安全,先开挖污水管道,污水管槽回填后开挖雨水管道,道路南侧雨水管道K0+015K3+240单槽开挖。（3)挖土后遇到地质松软或淤泥等地质较差时与支撑相互配合,必须按照设计和施工规范要求及时支撑，防止槽壁失稳而导致沟槽坍塌，管槽开挖局部支撑处理,详:支撑布置详图。A、具体平面布置，B、支撑断面布置图.（4）挖土深度在4.5米以上时，应编制经专家论证开挖方案,按照开挖方案要求组织施工,沟槽开挖支撑的时候，最下面的一块竖列板插至碎石基础面，在拆除底挡铁撑柱进行排管前，应在混凝土基础侧面与竖列板之间设置临时的支撑。（5）机械开挖应严格控制开挖深度，防止超挖或扰动基底土层，在挖至槽底标高以上20cm时，再用人工挖除、修整槽底，边挖边修并立即进行基础施工。若超挖，采用素土回填应按照有关回填压实要求进行回填。（6)管道开挖出来的土方不应堆在沟槽边，槽边单向堆土高度不大于1。5m，离沟槽边的距离不得小于1.2m,挖土机一般离沟槽边不得小于0.8m，减轻槽边的测压力,防止沟槽受重坍塌,保证管道安装人员的施工安全。3、管道基础（1)管道基础及管道与检查井的连接做法详大样图。雨水管道按照设计施工图（180管座基础详图）,附图： 管道基础为碎石灌砂夯实，砂砾垫层厚度为200mm。按沟槽宽度满堂铺筑，并摊平,厚严格标高、平整度、宽度。污水管道按照设计施工图(HDPE管与检查井连接）,附图:(2)管道基础的砾石砂垫层为15cm厚,按沟槽宽度满堂铺筑,并摊平。中粗砂找平层为20cm厚严格标高、平整度、宽度等.4、管道铺设（1）安装的（污水、雨水)管道必须经检验合格，并报监理、建设单位相关人员检查合格,同意使用后方可使用。（2）沟槽开挖完毕后，报请监理单位相关监理工程师进行验槽，符合设计要求,验收合格同意进行下一道工序后,方可进行管道安装。详，附图（HDPE管管道基础、回填）。详，附图(钢筋混凝土管II管管道基础、回填）。(3）排管时，校正好管道坡度及管底标高，承口端排在窨井的出水方向，插口端排在窨井的进水方向.污水管道采用人工吊装，然后采用木板对准口部,利用杠杆原理人工慢速推进,推进道扩大口推进到位,钢筋混凝土管II管采用机械吊装，井室之间的管道推进完毕后，在管口内置（采用钢筋两端对了拉直线）中心对准线，使管节居中，校准符合要求。 （4）在井位排管时，控制好窨井的内净尺寸，不超过5cm.5、 管道接口根据设计要求污水管道采用HDPE增强型钢带管管，承插式“T”型橡胶圈热熔连接.雨水管道钢筋混凝土管II管，承插式“T”型橡胶圈连接。管节合拢前将工作面和胶圈清洗干净,套在插口上的胶圈,使之平直、无扭曲,安装时,胶圈应均匀滚动到位，放松外力回弹就位符合要求。管子吊装稍离基底即可,使管子中心线符合设计要求。应由专人检查胶圈滚入情况,如发现滚入不匀，应停止顶、拉，用錾子调整胶圈位置均匀后，再继续顶拉，使胶圈达到承插口预定的位置.管节在承插过程中由吊装设备吊住,高程正确后再放松，然后逐节安装就位,管道铺设好后用水准仪复测窨井两侧管道的标高是否与设计图标高相符，如有差异及时调整管道标高。（详:HDPE管与检查井连接，附图）6、窨井施工窨井底板下土体密实稳定，窨井按规定砌筑（浇筑）井圈，内壁相互垂直，砌筑避免通缝，灰缝饱满，粉刷平整不渗漏，井内流槽平顺,位置正确，清除窨井内建筑垃圾、杂物等，井框、井盖完整无损，安装平整，方位与道路平行垂直。7、回填1、管道安装验收合格灌水实验完毕后，应立即按照设计要求回填中粗砂，回填到管顶以上一倍管径高度或管顶上500mm.2、沟槽回填从管底基础部位开始到管顶以上0。7范围内，必须采用人工回填，严禁用机械推土回填。3、管顶0。7以上部位的回填，可采用机械从管道两侧同时回填，灌水夯实,可采用机械推土回填。4、回填时沟槽内应无积水，不得带水回填,不得回填淤泥，有机物及冻土，回填土中不得含有石块、砖及其它杂硬物体.5、沟槽回填应从管道，检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生位移，必要时可采取限们措施。6、管道基础应采用砂砾石、中粗砂垫层基础，砂砾垫层设计150mm厚,中粗砂径为20mm，上面再铺管道身两边和管顶上50mm厚砂垫层（中粗砂）。7、管道铺设在道路下时,采用中粗砂回填至管顶500mm处，中粗砂干得不小于16KN/M3,8、沟槽应分层对称回填，夯实，每层回填高度应不大于0。5m.9、回填砂的压实度，管底到管顶范围就不小于95%，管顶以上0.5m范围内应不小于87，其他部位应不小于90。管顶0。5m以上若修建道路，压实度按地面或路面要求。详：污水管道回填剖面图七、质量保证措施（一)质量保证体系: 1、项目经理、主管工程师对本工程质量实施全面负责。 2、施工班组长及质量员执行“互检制”开展QC小组活动，对施工项目质量控制。3、材料保证思想保证（1)黄砂、石子进料,质量规格符合设计要求，抽样试验.（2）水泥入库，验看品种厂家，作好记录，进行试验。（3）模板质量保证作好清除垃圾、上油等隔离处理。（4)砖头质量保证品种规格，并抽样进行试验.（5）混凝土砂浆级配法符合设计要求,并做好试块工作.（6）材料要妥善分类堆放、保管和维护. (二） 工程质量岗位检查制度：、公司质安部每周进行一次质量检查,检查施工质量及保证质量措施的执行情况,就检查中发现的质量问题提出整改意见。、项目经理部定期检查制：项目经理部每月进行一次质量检查，由项目经理主持,有关质检员参加。检查施工质量及保证措施的执行情况，对检查中发现的问题及时上报，请公司派人共同研究处理。、施工过程中工程质量严格执行“三检制”(）自检：班组长及质量员对当日完成的工程进行自检。()互检：同一工种间，由施工员或技术员组织有关人员对已完成工程互检.（）交接检：由施工员组织上下班之间,上下工序之间的交接检查.(）项目经理要认真督促，严格执行“三检制”,对检查中发现的问题及时处理.做到上道工序质量不符要求的，下道工序不接收不施工.（三)质量保证措施:、加强全面质量管理，提高全员的工程质量意识，牢固树立“质量第一”的精神,对每一道工序必须严格控制. 2、工地配备技术负责人一名，负责全面施工进度、质量及技术工作、同时由若干工程技术人员及技监人员组成质保体系，负责日常技术工作及质量检查验收工作,每生产班组明确职责质量员一名。 3、施工前技术负责人召集施工管理人员及有关工种负责人认真学习施工图,参加设计交底，会审施工图中的有关总是，并及时办理工程业务联系单位. 4、各分项工程施工前应进行技术交底，各岗位工人明确岗位责任制； 5、加强对施工原材料的质量管理,碎石、水泥、砖、黄砂有质保书,并严格按规定作原材料试验及抽样检查；八、安全、文明施工（一） 文明施工措施、必须教育职工树立文明施工必须体现方便生活有利生产为民服务的正确思想;、施工现场设五牌一图，交通要道处、居民住宅处、施工起圪点端头设置封闭护拦分隔，施工区域与非施工区域设置移动护拦、分隔带；3、如遇暴雨等特殊气候引起沟槽基坑淹没应及时派员排水值班，设置危险警标,以确保行人安全;4、施工现场平面布置合理,施工管理条理清楚,现场材料机具堆放整齐，生活区整洁文明；5、施工内业资料齐全数据可靠，办公室设立工程各类图表齐全规范.资料采用工程质量站全套资料,认真如实记录整理.（二)安全生产措施：、在公司质安部监督下，在工地设专职安全员，各施工班组兼职助理安全员一名，具体负责该工地安全生产，严格检查执行安全生产六大纪律;、专职安全员每天在出工前向职工进行安全施工操作规范宣传交底,做到安全教育在前，施工在后,边施工边监督安全，及时采取整改应急措施，并认真做好每天安全记录及整改措施;、每周由项目经理为主组织安全员生产管理员机电员对工地安全及机具设备进行一次全面检查,发现情况及时整改；、进入现场施工人员必须戴好安全帽及个人劳动保护用品，非机电专职人员不得玩弄电器及机械设备；、机械制动装置必须在机械启动前进行认真检查防止失灵,电箱必须按装触电保护器,严禁使用老化裸电线，机械臂回转范围内严禁站人，机械作业专人操作；、沟槽挖至1.52M深时应及时按放支撑，并认真观察边缘土基有否沉下开裂，防止塌方，上班前必须对支撑进行检查有否松动、脱落、进行加固方可进行施工；、对地下管线必须在施工前摸清位置，开挖样洞，人工开挖至管线表面露面，并采取可靠的加固措施后方可施工,并记录四大管线公司急修电话号码,以备应急抢修。、夜间施工必须配置足够的照明,沟槽边应设置明显的警示标志，窨井加盖钢板,以免不明行人、小孩玩游时跌落窨井。中建海峡建设发展有限公司2016-31214
