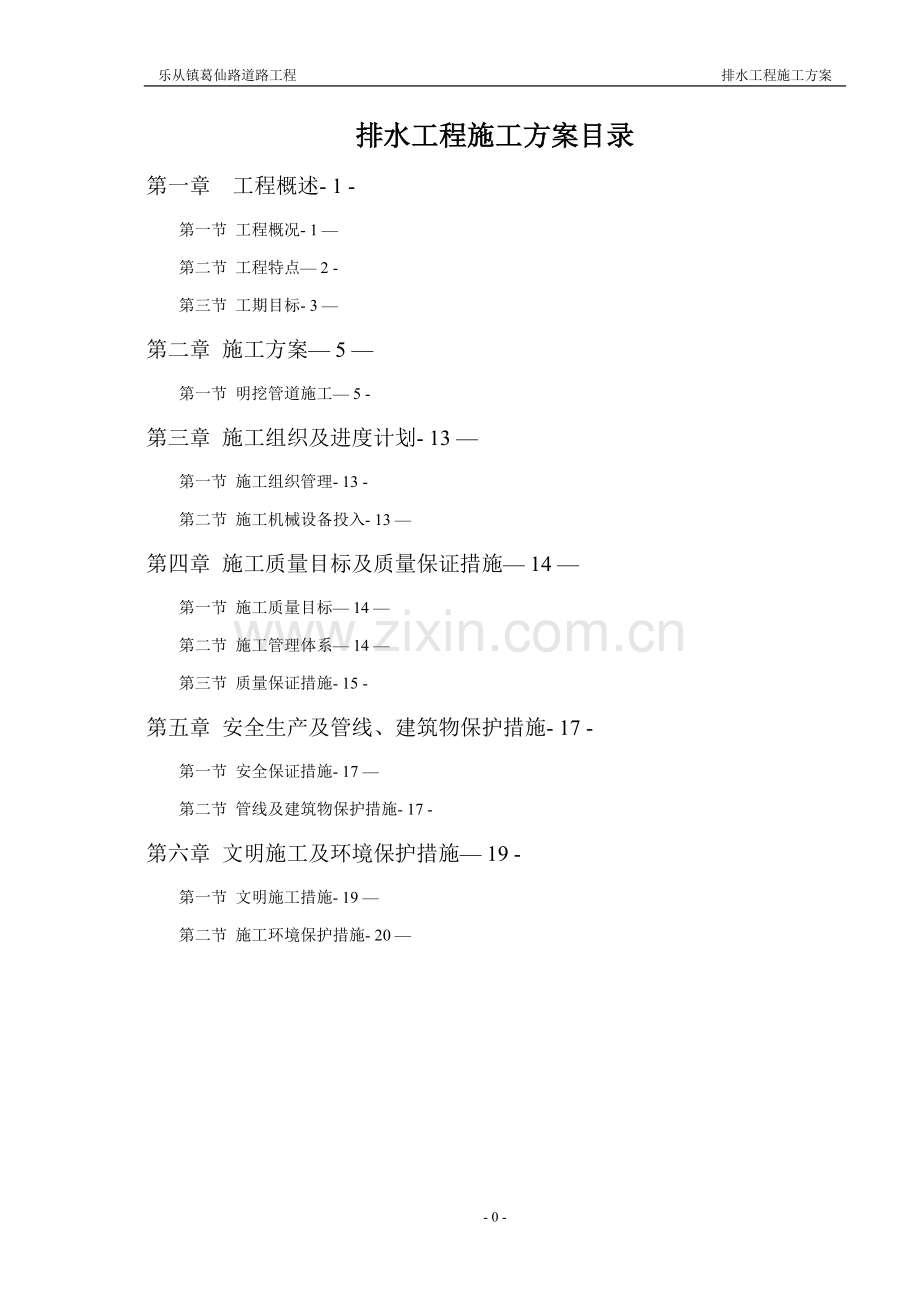

乐从镇葛仙路道路工程 排水工程施工方案排水工程施工方案目录第一章 工程概述- 1 -第一节 工程概况- 1 第二节 工程特点 2 -第三节 工期目标- 3 第二章 施工方案 5 第一节 明挖管道施工 5 -第三章 施工组织及进度计划- 13 第一节 施工组织管理- 13 -第二节 施工机械设备投入- 13 第四章 施工质量目标及质量保证措施 14 第一节 施工质量目标 14 第二节 施工管理体系 14 第三节 质量保证措施- 15 -第五章 安全生产及管线、建筑物保护措施- 17 -第一节 安全保证措施- 17 第二节 管线及建筑物保护措施- 17 -第六章 文明施工及环境保护措施 19 -第一节 文明施工措施- 19 第二节 施工环境保护措施- 20 - 0 -第一章 工程概述第一节 工程概况本工程位于佛山市顺德区乐从镇，呈南北走向，道路北起乐从大道，南至乐中路，全长约 538m。规划道路等级为城市支路，道路标准横断面宽 25m，双向四车道。本项目新建雨污水主管采用单侧布管形式，雨水管径为 DN800DN1500，污水管径为 DN400-DN800,管道总长约为 1200m.本段排水系统主要收集道路沿线两侧地块雨污水以及路面排水，最终接入东八路排水系统. 工程数量表编号名称规格单位数量备注雨水工程1II级钢混凝土管DN800米2672DN1000米1283DN1250米1854DN1500米185DN600米576DN300米2637砖砌雨水检查井1000座881250座991500座21011001550座41111001800座112砖砌雨水沉泥井1500座21311001800座21433002480座115偏沟式单箅雨水口680380座816平箅式单箅雨水口680380座24污水工程1HDPE中空壁钢塑缠绕管DN400米4242DN300米573级钢筋混凝土管DN800米1794钢筋混凝土污水检查井1000座1951250座36钢筋混凝土污水沉泥井1000座271500座3第二节 工程特点2.1 雨水管布置1）雨水主管本工程雨水系统主要收集道路沿线两侧地块雨水以及路面排水，新建管道总长约 600m,管径为 DN400-DN1500。.（1）东八路以北段新建DN800雨水管，自北向南接入东八路雨水主管，设计坡度0。0012，该段主管长度约180m。管道埋设于西侧车行道下，距离路缘石约5.5m处，与污水管同槽施工.(2)东八路以南段新建 DN800DN1500 污水管，自南向北接入东八路雨水主管,设计坡度为0。0012，该段主管长度约 420m.管道埋设于东侧车行道下,距离路缘石约 2。0m处。 2）污水主管本工程污水系统主要收集道路沿线两侧地块污水,以及转输上游地区所产生的的污水.新建管道总长约 600m，管径为 DN400-DN800。（1)东八路以北段新建 DN800 污水管,自北向南接入东八路污水主管,设计坡度为 0。001,该段主管长度约 180m。管道埋设于东侧车行道下，距离路缘石约 2。0m 处，与雨水管同槽施工.(3)东八路以南段新建 DN400 污水管，自南向北接入东八路污水主管，设计坡度为0。0015,该段主管长度约 420m。管道埋设于西侧车行道下，距离路缘石约 2.0m 处。3）街坊管本工程预留街坊管设置间隔约为100m，雨水管径为DN600,坡度为0。0015;污水管径为 DN300,坡度为 0。003。2。2 雨水口 1）机动车道采用偏沟式单箅雨水口（参雨水口06MS201-8页9)、重型球墨铸铁井圈、箅子，雨水箅面标高和路面齐平.2)植草沟内采用平箅式单箅雨水口(参雨水口06MS201-8 页 9）、树脂箅子，雨水箅面标高高于植草沟底部 10cm。 3）雨水口深度不宜大于 1。0m,局部地段或管线交叉时可根据实际情况调整，当串联的第一个雨水口或者排水干管埋深较浅时,雨水口深度可适当减少。4)雨水口底部均设置 0.15m 沉泥槽，其连接管管径为 DN300 II 级钢筋混凝土管,坡度 i=1%,中粗砂基础。2。3 检查井1)井盖采用重型带铰链球墨铸铁防盗型，井盖应有明显“雨、“污” 字样，井座采用现浇 C50 钢钎维（1）砼.井盖与井座荷载等级要求按照国标(GB/T238582009）选用：位于车行道下选用 D400 类型,其余非机动车道下选用 C250 类型，检查井地基承载力不得小于 100Kpa. 2)机动车道检查井井面标高与现状道路齐平。图中井面标高仅供参考,施工时按地面实际地面标高调整。施工中检查井位置在征得设计单位同意后,可根据实际情况进行适当调整。 3)雨水检查井均为砖砌结构，污水井为钢筋混凝土结构，井内应设置防坠落措施，标准检查井做法详见图集排水检查井（06MS201-3）.4)沉泥井底板面比管底标高低 0。5 米,做法详见图集排水检查井(06MS2013）。5）本设计中参照国标市政排水管道工程及附属设施(06MS201)做法的检查井，所采用钢筋型号 HPB235 改为 HPB300，型号 HRB335 改为 HRB400。第三节 工期目标本工程我司计划2018年9月25日开工，2018年12月23日完工，施工总工期：90日历天，满足业主要求。施工中我们将合理安排施工顺序，周密安排周计划和月计划，与业主和监理密切配合，确保工程按期完成。第二章 施工方案第一节 明挖管道施工1。1 施工工艺流程混凝土管施工工艺流程图：施工准备（清除杂物、平整场地）测量放线，标出基坑位置钢板桩基坑开挖不合格加深开挖检查标高合格砂石垫层轴线坡度调整安管接口检查井、沉砂井砌筑回填质量验收1.2 施工准备工作主要进行测设和探坑工作.测量工作程序:开工前对业主和设计单位移交的导线点和水准点进行闭合复测,复测合格并经业主和监理工程师签认后方能施工.测量工作程序：测点交接测点复测建立施工导线网、布水准控制点测定道路、中线桩局部井位.管线探测及保护：（1）认真研究设计图纸及业主提供的地下管线资料,派专人对施工现场地下管线进行勘测调查；（2）管坑支护及管坑土方开挖施工前,使用管线探测仪器，仔细对施工位置进行探测,然后再进行悬吊.（3）若经探测，发现有未明管线在施工场地内通过时，应及时向监理和业主报告情况，并会同业主、设计单位及管线权属部门共同研究处理方法。1。3 管坑开挖（1）挖掘机侧向开行的挖土方式。即挖掘机向前进方向挖土，自卸车等运泥工具停在机身侧面,与挖掘机开行路线平行。以减少挖掘机的旋转角度，从而提高挖掘机的工作效率。（2）沟槽开挖用挖掘机进行,人工配合。沟槽开挖土方调至填方区填土或用自卸汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求.（3）基坑开挖分层、分段依次进行每段长约1020m.用机械挖土时为防止超挖,挖至设计坑底标高以上2030cm时用人工开挖，检修平整。（4）沟槽每侧的临时堆土，以保证槽壁的土体稳定和不影响施工为准、同时考虑挖土时挖沟机的摆放，移位及翻斗车的行走通道.基坑开挖时,尽量考虑土方平衡,以尽量减少土方外运的数量，土方平衡以详细的基坑断面平衡计算来实现，多余的弃土采取随挖随运走，以减少占用场地影响施工和交通。（5)基坑开挖至接近底部时,留有一定厚度的保护层,一般0。30.5m，以保证不造成基底超挖，在基底底部施工前，分块依次挖除该层保护层.（6)若发生基底超挖的情况，采取回填石屑并灌水夯实的措施。（7）排水管道的地基承载力如开挖后不能满足设计要求,，会同设计、业主及监理等相关单位及时进行研究处理，如遇基底土质为淤泥时,知会监理工程师，同时报审处理方案进行清除污泥和换砂处理。（8）开挖宽度：管道沟槽底部的开挖宽度，按下式计算：B=D+2（b1+b2)式中B-管道沟槽底部的开挖宽度(mm）；D-管道结构的外缘宽度（mm），查全国通用给水排水标准图集S222；b1-管道一侧的工作面宽度（mm），可按下表采用；b2-管道一侧的支撑厚度，可取150200mm；表2.1 管道一侧的工作面宽度（mm)管道结构的外缘宽度D1管道一侧的工作面宽度b1非金属管道D1500400500 D110005001000 D1150060015001000154、管道与检查井的连接管道进入检查井时,和砂浆的结合段，可采用中介层作法。即在管材与井壁相接部位的外表面先用粗砂做成中介层,然后用水泥砂浆砌入检查井。1。6 检查井的砌筑施工前,进行平面及水准控制测量及复测，保证井中心位置高程及井距符合设计要求,并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。砌筑检查井应校核内径，收口段要每皮砖检查有无偏移，且要事先确定收口段的高度，可按规定每皮砖缩入2cm，砌一皮砖即缩入4cm。在井下部干管伸入处，特别是管底两侧，要用砂浆碎砖捣插密实,其余则要每层錾砖砌包妥当，务使不渗漏,且要避免上下层砖对缝。流槽采用与井墙一次砌筑的砖砌流槽,如改用C10砼时,浇筑前应先将检查井之井基、井墙洗刷干净,以保证共同受力。长方形井井壁必须互相垂直,井形方正，并且井身的长轴线应与侧平面平行;砖垫井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。井砌筑完毕及时装上预制井环，井盖按设计要求放置平衡，确保与路面标高保持一致。表2。5 检查井允许偏差及检验方法序号项目允许偏差（mm)检验频率检验方法范围点数1井身尺寸长、宽20每座2用尺量，长、宽各计一点直径20每座2用尺量2井盖高程非路面20每座1用水准仪测量路面与道路的规定一致每座1用水准仪测量3井底高程Di1000mm10每座2用水准仪测量Di1000mm15注:表中Di为管径。1。7 闭水试验（1)本工程排水管道在覆土前要按市政验收标准进行闭水试验。具体要求按照钢筋混凝土管道、埋地硬聚乙烯排水管道工程技术规程中的有关内容,闭水时按照规范要求在管道内灌水24h后再进行检测。图1。7 闭水试验装置示意图(2)闭水试验段宜选在两检查井之间，为节省试验工作，亦可选取数井一起进行闭水试验。(3）根据井内水平的下降值计算渗水量，渗水量不超过规定的允许值即为合格。（3)排水管道闭水试验允许偏差及检验方法：表2。6 闭水试验允许偏差及检验方法序号项 目允许偏差检验频率检验方法范围点数1D7001500mm不大于允许渗水量每3个井段抽1段1灌水计算渗水量2D700每个井段抽1段1注: 闭水试验在管道填土前进行。 闭水试验在管道灌满水位24h后再进行. 闭水试验的水位，应为试验上游管道内顶以上2m，如上游管道内顶至检查口的高度小于2m时，闭水试验水位可至井口为止。 对渗水量的测定时间应不小于30min。1。8 管坑回填1、管涵工程经监理工程师主体结构隐蔽验收合格后，应及时进行回填，以免晾槽过久造成塌方,挤坏管道或管道接口抹带空鼓开裂。管坑两侧回填石屑至路基，冲水分层夯实。雨季易产生泡槽、漂管或造成回填作业困难.回填尽可能与沟槽开挖施工形成流水作业。2、为确保管道在使用机械回填时不损坏管道,应用人工在管道两侧填石屑，并填至管顶以上300500mm，当用人工填土至700mm以后，才能使用机械回填；管道安装合格后要立即回填，应先回填到管顶以上一倍管径高度,其压实度不应小于90%；回填时沟槽内应无积水，不得带水回填,不得回填淤泥和有机物,回填土中不得含有石块，砖及其他杂硬物。3、沟槽回填顺序，应按沟槽排水方向由高向低进行。4、自基顶至管顶处回填中砂，密实度为90以上；管顶以上500mm范围回填砂性土,密实度为85；超过500mm以外分层回填土，采用机械进行回填压实，密实度满足路基填筑要求.第三章 施工组织及进度计划第一节 施工组织管理本工程将实行项目法管理，设一项目经理部,实行项目经理负责制,建立以项目经理为首的现场管理机构,并执行建设工程项目管理规范（GB/T502362001)。项目经理部将在公司经理的领导下，严格按本司ISO90012000版质量体系要求运作，具体机构框架图及主要负责人如下： 项目经理 陈亚飞安全负责人 练家玲技术负责人 石义材料员 朱永秋测量员邱加鸿安全员练家玲质检员王露施工员 冯新华图3.1 项目管理机构图第二节 施工机械设备投入表3。1 施工机械计划投入表序号机械或设备名称型号规格数量用于施工部位备注1挖掘机小松PC2001管坑开挖2自卸汽车华菱4土方运输3装载机ZL61管道、物料转运4小型压实机HS-52沟槽回填5潜水泵5管坑排水6全站仪拓普康332W1测量放线7水准仪索佳1第四章 施工质量目标及质量保证措施第一节 施工质量目标1、本工程我公司的质量目标是:合格我司将把本工程列为重点工程，充分发挥一级市政企业的优势，严格按照IS090012000版质量管理体系组织施工，成立过硬的项目经理部，全面履行施工合同及对甲方的承诺，保证工程目标的实现.2、质量目标的执行人由公司指派本工程项目经理为实现质量目标的执行人。第二节 施工管理体系我司的质量管理体系是广东金亨泰建设工程有限公司ISO9001：2000质量体系，并获得广东省体系认证中心认证。我司的质量方针是：“精品、守信、领先”。本工程我司按ISO9001质量体系标准的要求，成立项目管理部,建立岗位责任制,以保证实现总的质量目标。工程技术组过程控制项目经理材料组质量、安全组过程检验控制班组自检项目部检查验收进货检验非构件原材料外购件试验室最终检验竣工资料实测实量外 观竣工验收、交付公司经理项目总工程师回访、保修图4。1 质量管理体系第三节 质量保证措施1、开工前，各施工作业队依据设计图纸、施工规范和施工措施，制订出各分部分项工程程序控制图及质量控制点,编制施工作业指导书、操作规程、管理细则和岗位责任制等,对施工质量进行全过程的管理控制，确保整个施工过程连续、稳定地处于受控状态.2、材料设备采购质量的保证明确采购的材料、设备、器具的规格型号、卖方信誉及检测试验的资料，严格按质量标准订货，采购、包装和运输,按照有关程序进行检验和控制，选用合格的供货方,把好材料关，对工程上使用的所有材料进行质量检查，杜绝不合格材料和半成品进入工地。3、过程控制(1)、加强技术管理的基础工作，施工中对隐蔽工程和每道工序严格执行施工质量“三检制”和“四不准”，坚持自检、互检、交接检制度,做到：人力材料、机械设备不足，不准开工;未经检查认可的材料，不准使用;未经批准的施工工艺在施工中不准采用：前一道工序或分项工程部位未经监理工程师验收,下一道工序或另一部位不准施工。（2）、运行中采用全面质量管理中的各种先进手段进行统计、分析、预测和对原材料、工程实体进行连续试验、检测，作好原始记录,确保对整个施工过程实行有效控制.（3）、为了达到过程的有效控制，必须做到质量、成本、工期三位一体,施工过程中，明确各职能部门的控制任务,进行密切协作,做好技术交底工作，作好施工设备和检测仪器的检查保养管理工作，建立关键工序的管理点和控制点，作好对设计变更、工艺更改和所有施工文件的控制和不合格的控制工作。第五章 安全生产及管线、建筑物保护措施第一节 安全保证措施1、施工前，由专职安全员向有关施工人员做专项技术安全交底,关键部位要下安全技术指导书。 2、进场施工人员必须符合有关劳务人员用工的有关规定及条例，证件齐全，并需进行“三级安全教育.施工人员进入施工现场必须佩戴安全帽，要服从安全员的指挥和监督.无关人员不得进入施工现场。 3、现场施工用电实行三相五线制,电线附设及电器安装必须严格按照有关施工现场用电规程执行，各种机电设备均应设专人负责管理,电工持证上岗。4、施工现场实行全封闭施工，施工围蔽按照广州市文明施工有关规定执行。开挖基坑必须进行围蔽，且需设置醒目的安全警示标志，夜间施工，还需设置警示灯及足够的灯光照明。5、施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转和安全。 6、施工中如遇地下管线、建构筑物时，应立即暂停施工,及时上报有关部门，待妥善处理后方可继续施工。7、合理安排施工作业人员的作息时间，不得疲劳操作，对于发现的有情绪不稳或者状态不佳的作业人员要令其先离开作业岗位，待其稳定之后再安排其作业。第二节 管线及建筑物保护措施2.1 管线保护措施部分道路段设有照明路灯和路侧电力线路，道路边埋设有通讯光（电)揽和其它管道，施工期间须做好管线保护措施。开工前安排专业人员对施工范围内原有管线作全面探查，了解原有专业管线的走向和位置，如有管线或其它障碍物与设计相碰，则及时知会现场监理、业主和设计单位，制定合理的方案后才进行施工。不作迁移的管线，施工期间须做好保护措施(悬吊、支护、增设保护层等），并加强检测，确保邻近管线不受施工的影响.1、成立专门的管线保护小组，并配专职人员负责日常工作，严格按管线图纸施工。2、管线部位，须有明显标志，施工人员须熟悉本段管线位置。3、保护管线小组的领导在施工前，要全面检查各项保护措施是否落实。4、加强教育，对全体人员讲清楚保护管线的重要性，明确要求。5、凡不听从指挥乱开挖造成管线损坏者，除受经济行政处分外，按情节严重的要追究刑事责任。6、施工期间施工范围内如发现地下不明管线,及时向现场监理工程师报告，向该管线的所有者查清有关的位置和现状,制定处理方案并经有关部门批准,采取适当的保护措施后,方可继续进行施工.7、临时改移的管线在完工后改移回原位。8、对临近作业区的管线，特别是重要的电力、通信等专业管线，施工期间必须及时与管线权属部门联系，加强保护，并按管线权属部门要求做好监测.9、对作业区附近的架空管线，施工期间尤其是机械作业时，须加强标识、夜间设置警示灯，并安排专人指挥作业，避免机械作业对管线造成破坏。2.2 建筑物保护措施顶管施工会造成对土层的扰动，使地面可能发生微量的下沉，故对周围建筑物应采取监测保护措施。1、监测对有可能造成破坏的路面和建筑物进行监测,其方法是在茅山大道与新塘大道交界处管通过的路面和建筑物上布设沉降观测点,定期进行水准测量观测，随时注意道路的变化，是否发生沉降。2、控制在顶管施工中,采取措施控制地基土层沉降量，其措施方法主要有:控制超挖、多挖土及土层的流失；控制（调整）顶管偏差、控制注浆压力及均匀注浆;控制顶进速度，以减少顶管对土层的扰动。 3、保护当建筑物地基沉降过大，对建筑物的安全产生危害时，必须对建筑物进行保护。保护措施常用的有两项:其一是对建筑物的地基土层进行注浆(水泥浆）加固；其二是在管道与建筑物之间施工一排帷幕桩对地基进行加固保护.第六章 文明施工及环境保护措施第一节 文明施工措施在施工中贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好施工现场的各项管理工作。本工程将以建筑施工现场标准化工地的各项要求严格加以管理,创建筑现场标准化工地。 1、 贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作.2、按照施工总平面布置图设置各项临时设施。堆放大宗材料、成品、半成品和机具设备，不得侵占场内道路及安全防护等设施。3、 施工现场设置明显的标牌,标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人的姓名、开、竣工日期、施工许可证批准文号等.施工单位负责施工现场标牌的保护工作.4、施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。5、 施工现场的用电线路,用电设施的安装和使用必须符合安全规范和安全操作规程，严禁任意拉线接电。施工现场必须设有保证施工安全要求的夜间照明;危险潮湿场所的照明以及手持照明灯具,必须采用符合安全要求的电压。6、 施工机械按照施工总平面布置图规定的位置和线路设置,不得任意侵占场内道路。7、 保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁，随时清理建筑垃圾。在车辆，行人通行和地方施工,应当设置沟井坎穴覆盖物和施工标志.8、施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护,及时消险隐患,保证其安全有效。9、职工生活设施，符合卫生，通风,照明等要求。职工的膳食，饮水供应等应当符合卫生要求。10、 做好施工现场安全保卫工作，采取必要的防盗措施，在现场周边设立围护设施.非施工人员不得擅自进入施工现场.11、严格依照中华从民共和国消防条例的规定,在施工现场建立和执行防火管理制度，设置符合消防要求的消防设施，并保持完好的备用状态。在容易发生火灾的地区施工或者储存,使用易燃易爆器材时，施工单位应当采取特殊的消防安全措施.第二节 施工环境保护措施施工内燃机械遵照国家要求进行年审，废气检测合格后才可投入使用，不允许使用超标车辆投入运行中，最大限度减少废气排放.1、合理调配施工机械,避免集中使用大量施工机械，造成局部环境污染。2、每天有专人负责,用机动洒水车给施工便道和现场的机动车道定期淋水,以减少工地的尘土。3、水泥仓、现场搅拌点设于远离民居的施工现场下风位,并采用防尘围蔽，减少扬尘以及对附近绿化植被的污染。4、对施工场地内松散、干涸的表土,须经常洒水防治粉尘。回填土方时，在表层土质干燥时要适当洒水，防止粉尘飞扬。5、加强回填土方堆放场地的管理，制定土方表面压实、定期喷水、覆盖等措施，不需要的泥土、建筑材料弃渣及时清运。6、工程施工后,在道路工程通车前拆除工地围栏、安全防护设施和其他临时设施，并将工地及周围环境清理整洁,做到工完料净场清。7、严格遵守中华人民共和国环境噪声污染防治法并依据工业企业噪声卫生标准，合理安排施工机械作业。8、注意对机械的经常性保养，尽量使其噪音降低到最低水平。9、严格控制各种施工机具(如土方施工机械、空压机等）的噪音,对不符合噪音标准的汽车、机械严禁使用。10、发电机房设于远离民居的施工现场，采用砖砌加砼顶盖的封闭式结构，在发电机上安装消音装置。11、发电机、压路机、空压机等噪音、震动源设备的设置应远离民居,在使用过程中，严格采取有效的隔音措施，并将噪音源作单独的围闭隔离。12、高噪声作业区远离声敏感点，对个别影响较严重的施工场地,采取临时隔音围护结构或吸声隔声屏障.13、严格执行夜间施工规定,尽量减少夜间施工，若为加快施工进度或其他原因必需安排夜间施工的，须先到有关部门办理“夜间施工许可证”后进行，并采取措施尽量减少噪 音,禁止夜间使用高噪音、高震动设备，减轻对附近居民的影响。- 17 -广东金亨泰建设工程有限公司
