外用电梯辅助架施工方案.doc

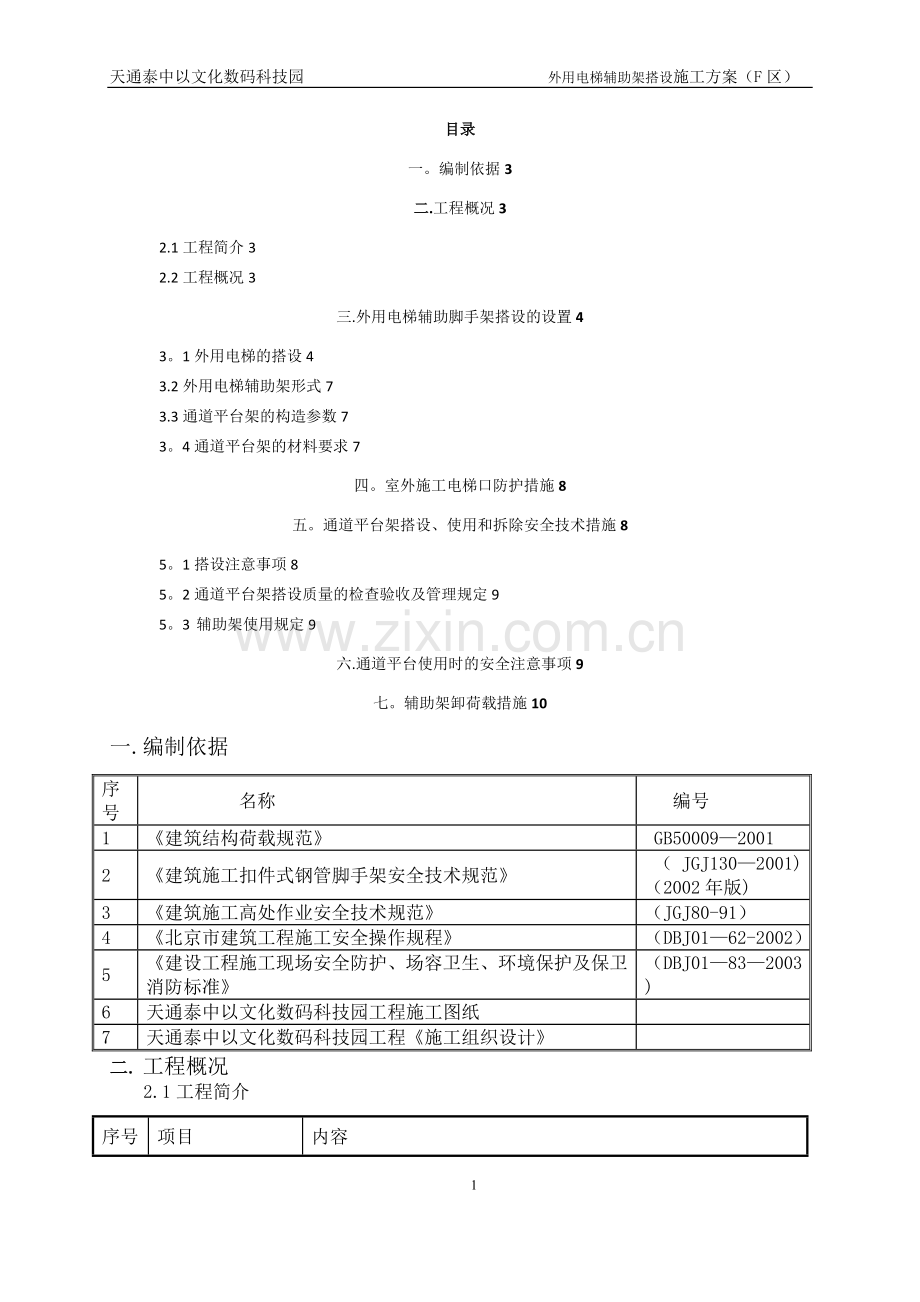

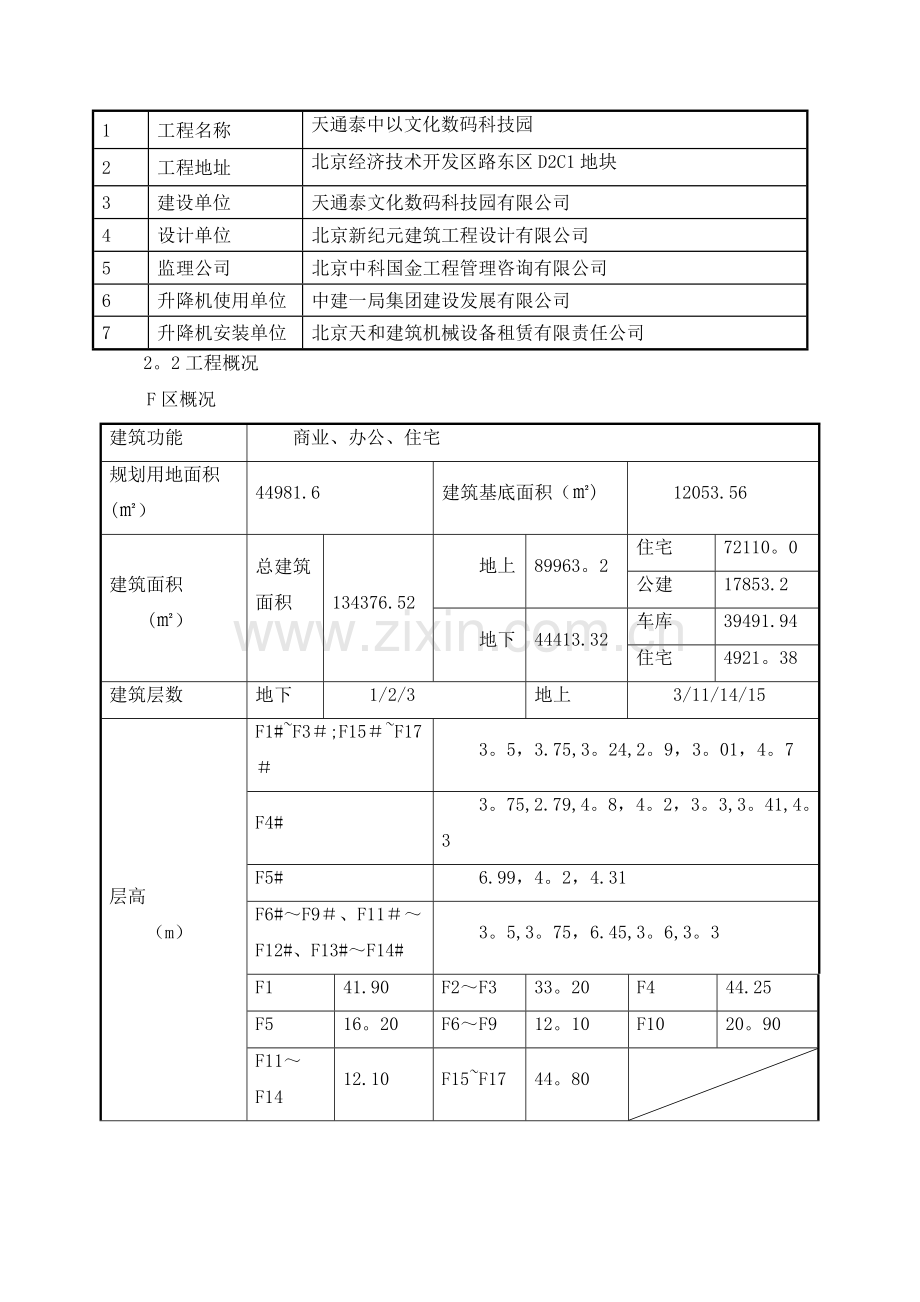

目录一。编制依据3二.工程概况32.1工程简介32.2工程概况3三.外用电梯辅助脚手架搭设的设置43。1外用电梯的搭设43.2外用电梯辅助架形式73.3通道平台架的构造参数73。4通道平台架的材料要求7四。室外施工电梯口防护措施8五。通道平台架搭设、使用和拆除安全技术措施85。1搭设注意事项85。2通道平台架搭设质量的检查验收及管理规定95。3 辅助架使用规定9六.通道平台使用时的安全注意事项9七。辅助架卸荷载措施10一. 编制依据序号名称编号1建筑结构荷载规范GB5000920012建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001)（2002年版)3建筑施工高处作业安全技术规范（JGJ80-91）4北京市建筑工程施工安全操作规程（DBJ0162-2002）5建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准（DBJ01832003)6天通泰中以文化数码科技园工程施工图纸7天通泰中以文化数码科技园工程施工组织设计二. 工程概况2.1工程简介序号项目内容1工程名称天通泰中以文化数码科技园2工程地址北京经济技术开发区路东区D2C1地块3建设单位天通泰文化数码科技园有限公司4设计单位北京新纪元建筑工程设计有限公司5监理公司北京中科国金工程管理咨询有限公司6升降机使用单位中建一局集团建设发展有限公司7升降机安装单位北京天和建筑机械设备租赁有限责任公司2。2工程概况F区概况建筑功能商业、办公、住宅规划用地面积(）44981.6建筑基底面积（)12053.56建筑面积(）总建筑面积134376.52地上89963。2住宅72110。0公建17853.2地下44413.32车库39491.94住宅4921。38建筑层数地下1/2/3地上3/11/14/15层高（m）F1#F3;F15F173。5，3.75,3。24,2。9，3。01，4。7F4#3。75,2.79,4。8，4。2，3。3,3。41,4。3F5#6.99，4。2，4.31F6#F9、F11F12#、F13#F14#3。5,3。75，6.45,3。6,3。3F141.90F2F333。20F444.25F516。20F6F912。10F1020。90F11F1412.10F15F1744。800。00绝对标高0.000=26。925三. 外用电梯辅助脚手架搭设的设置3。1外用电梯的搭设外用电梯自首层自然地面开始搭设,定位详见附图一。首层层高2900mm，二-十四层层高2900mm。外用电梯搭设安装完成，需搭设辅助脚手架，用于施工人员及运料进入结构楼层通道使用。辅助架搭设平面布置详见附图一.3。1。1电梯脚手架底层搭设时,先垫放50厚木脚手板,离地250mm高处搭设扫地杆。3。1。2辅助架搭设采用双立杆，搭设到顶.站杆距离主体结构距离按现场实际尺寸确定，300-1500mm范围内。3.1。3在电梯靠近楼层处需搭设拉车平台，门桥高度2米左右。3。1.4立杆必须对接，立杆、大横杆的加长用对接扣件连接，立杆和大横杆相交处用直角或旋转扣件连接.相邻两根立杆的接头要错开500mm以上，并不得在同一步架内,同一步架内外和上下相邻的两根大横杆的接头也要错开。3。1。5大横杆置于小横杆之下,在立杆的内侧（为保证脚手板的牢固，在两大横杆的中间加一根横杆)，用直角扣件与立杆扣紧.3。1.6钢管的接头位置：不可在同一断面，必须相互错开，各杆相交深处的端头,均要大于100mm,以防杆件滑脱.3.1。7平台搭设时，立杆距墙皮或板边200mm,平台两侧设置栏杆，并用脚手板围护，密目安全网封闭,平台面满铺脚手板。3.1。8室外施工电梯口防护措施楼层电梯出入口每层每个电梯笼需要安装1个安全门(14001800),安全门采用标准成品.3。1。9脚手板：脚手板采用钢跳板铺设。所有电梯出入口必须满铺脚手板,在脚手板铺好后，用8铁丝将脚手板四角与外架横杆绑扎牢固,每块脚手板与横杆的绑扎点不得少于4点.3。1。10防护设施:脚手架外要满挂全封闭式的密目式安全网。密目安全网规格采用15006000，用网绳绑扎在大横杆外立杆里侧。3.1。11在施工中，防护栏、安全网、脚手板未经相关部门批准，不可随意拆除。3.1.12在电梯出口处有洞口的楼层需要用钢脚手板盖上。3.1。13电梯安全防护门搭设楼层门门框及其以外的防护围栏，安装楼层防护门（中建CI标准化防护门)。随着导轨架的升高,升降机达到每一层新的楼层时,要及时在通道靠近施工升降机一端安装楼层防护门。防护门由钢材焊接而成.施工升降机对准楼层时，由电梯操作员打开防护门，供人、料进出；电梯离开楼层前必须关好防护门，插好门插。防护门下图。在通道的楼层入口处上方设置醒目的楼层标识牌。防护门示意图3.2外用电梯辅助架形式外用电梯辅助架体采用架料钢管搭设，平台两边设置挡脚板,挡脚板采用多层板、铁丝紧贴防护栏杆拴结，防护栏杆采用密目网进行围护.平台下应设置八字撑斜杆.辅助架搭设立面图详见图二所示。3。3通道平台架的构造参数3.3。1平台架立杆横向间距不大于1。2m、纵向间距不大于1。5m.3。3.2平台架步距不大于1.5m，支撑脚手板的小横杆间距不大于0。6m。3.3。3挡脚板18cm高,防护栏杆高度不小于1.5m,设置两道水平防护杆.3。4通道平台架的材料要求脚手架所使用的钢管、扣件及零配件等须统一规格，证件齐全，杜绝使用次品和不合格品的钢管.材料管理人员要依据方案和交底检查材料规格和质量，履行验收手续和收存证明材质资料。3。4。1钢管：采用外径48mm，壁厚3。0mm的Q235-A级焊接钢管，材质符合碳素结构钢(GB/T700）的相应规定.每批钢材进场时，应有材质检验合格证。用于立杆、大横杆和斜杆的钢管长度为46m。外涂刷防锈层并定期复涂以保持其完好。3。4。2 扣件：扣件应使用与钢管管径相配套扣件，其材质应符合现行国家标准GB15831钢管脚手架扣件中的规定。脚手架采用的扣件，在螺栓拧紧力矩达65Nm时，不得发生破坏，进场后必须进行复测，合格后方可使用。严禁使用不合格、锈蚀严重和有裂纹的扣件。3。4.3 脚手板：钢脚手板采用2-3mm厚的级钢板压制而成，侧耳高度为50mm的钢脚手板，钢规格为2503000mm。四. 室外施工电梯口防护措施4。1层门（安全防护门）施工要求如下4.1.1施工升降机的每一个登机处应设置层门1)层门应全宽度挡住开口，与地面的最大间隙为35mm；2)层门两侧应设置高度不小于1。2m的护栏,护栏的中间高度应设横杆，护脚板高度不小于100mm；3）吊笼与侧面护栏的间距不应小于100mm;4。2层门强度要求：当用1KN的法向力作用到门或侧面护栏顶部的任一点，用300N的法向力作用在顶杆、中间杆、护脚板任一点时，门或侧面护栏应：1)能够承受且无永久变形;2）试验之后工作正常。五. 通道平台架搭设、使用和拆除安全技术措施5。1搭设注意事项5.1。1钢管脚手架的扣件连接必须使用合格的钢扣件，不得使用铅丝和其他材料绑扎。5。1。2在搭设之前,必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。5。1.3 脚手架搭设时应设安全警戒区,设警戒标志，派专人看管；搭设脚手架的施工人员必须持有特殊工种操作证且具备搭拆高大脚手架的经验.5。1.4 底部第一排立杆应按立杆搭设要求选择，不同长度的钢管交错设置，至少有6m、4m 两种不同长度的钢管作立杆.5.1。5 脚手架底部必须保证坚实平整;底部垫通常木脚手板（或废旧木方）且必须保证水平，内外立杆加绑扫地杆，扫地杆距地面为20cm。5。1。6 杆件端步伸出扣件之外的长度不得小于100mm，以防止杆件滑脱.为了保证外观整齐，外露长度不得大于150mm。5.1。7杆件的搭接长度不应小于1m,应等间距采用3 个旋转扣件固定；搭接接头应错开。5。1。8密目网封口要对齐，每个网眼都要用钢丝绑紧,密目网要兜在外侧立杆的里面。5.1.9为保证平台架的整体稳定性，每层平台架与楼层地锚采用钢管进行拉结；平台架的各边从上到下均应设置剪刀撑,剪刀撑的斜杆与地面夹角为4560。5.1。10辅助架通道处每层在显著位置表面楼层层数。5.1。11辅助架在夜间施工应安装足够照明。5.2通道平台架搭设质量的检查验收及管理规定5.2。1 通道平台架的验收标准规定l）通道平台构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内.2)节点的连接可靠,其中扣件的拧紧程度应控制在扭力矩达到4060Nm.3）钢管脚手架立杆垂直度应1/200,且应同时控制其最大垂直偏差值：当架高20m 时为不大于50mm.4)纵向横杆的水平偏差应1/250,且全架长的水平偏差值不大于50mm.5。2.2 通道平台架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用:1）搭设完毕后;2)施工中途停止使用超过15 天，在重新使用之前；3）遭受暴风、大雨、大雪、地震等强力因素作用之后;4)使用过程中，发现有显著的变形、拆除杆件和拉结以及安全隐患存在的情况时.5。3 辅助架使用规定5.3。1 在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。5.3。2工人在架上作业中,应注意自我安全保护和他人的安全,避免发生碰撞、闪失和落物.严禁在架上戏闹和坐在栏杆上等不安全处休息。六. 通道平台使用时的安全注意事项6。1辅助架完成后，必须经监理、项目安全部、技术部检查验收后才能使用。6.2辅助架未经检查验收前，除架子工以外严禁其它人员攀登，验收后任何人不得擅自拆改，需要做局部拆除时,必须经过方案制定人及审批人同意由架子工进行操作。6。3大风雨后，施工负责人要及时组织有关人员对平台架进行检查，对有松动的及不符合要求的立即进行加固.6.4在进行平台架搭设施工时，施工人员必须系好安全带，不许穿带钉、易滑的鞋上架操作。6。5辅助架搭拆及使用时注意对成品的保护。6。6柱子混凝土强度达到7。5MPa时才允许与平台架进行拉接。6。7辅助架上的施工荷载严禁超过设计规范值。七. 辅助架卸荷载措施辅助架搭设高度超过20m采取卸荷载措施，卸荷方法为：7。1 每五层设置斜拉钢丝绳，辅助架外伸处与结构顶板梁拉接。7。2 首先在 F5层处设置斜拉钢丝绳,该处设置两个拉结点。详见图二所示.
