塔吊基础防雷接地重复接地施工方案.doc

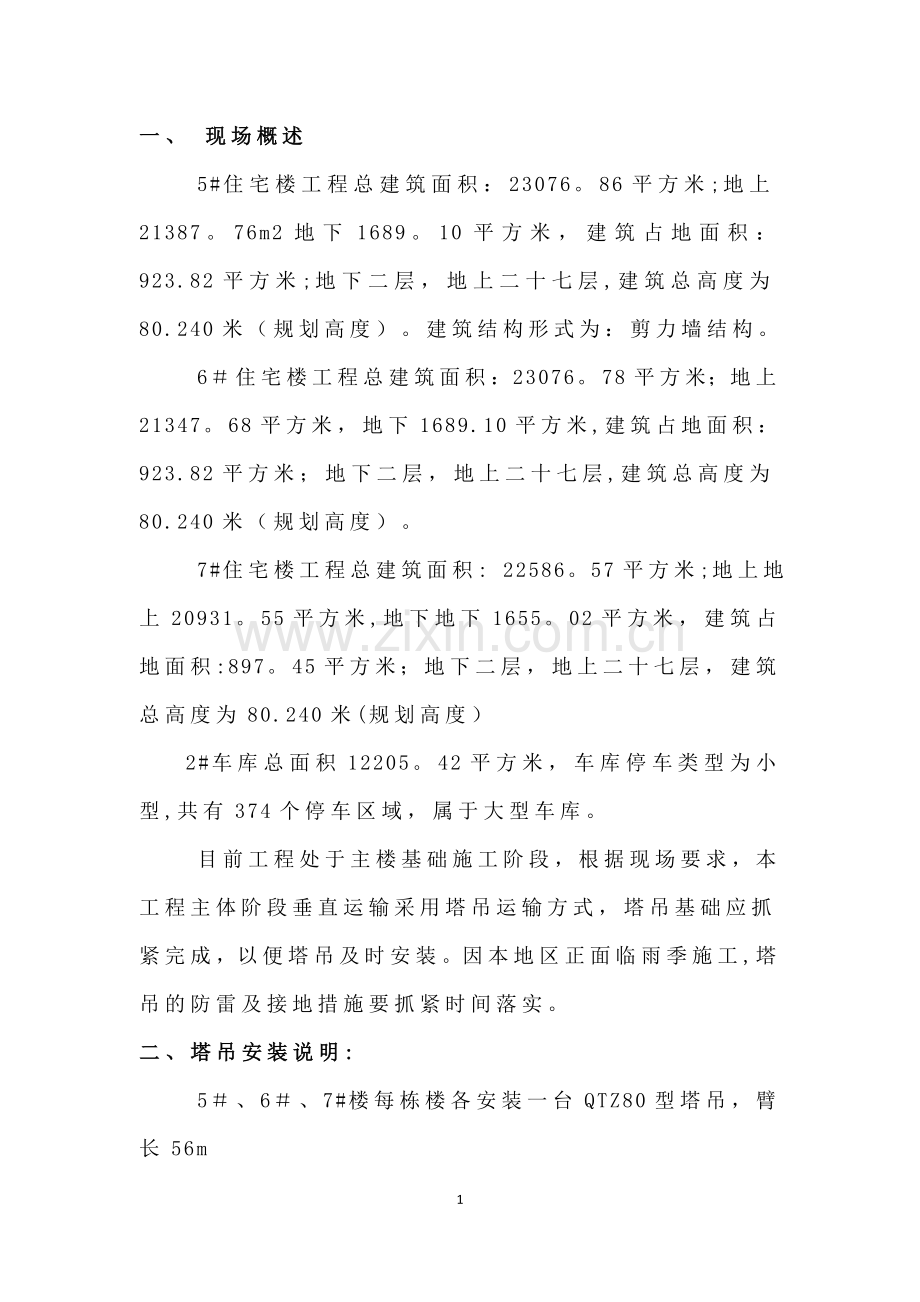

一、 现场概述
5#住宅楼工程总建筑面积：23076。86平方米;地上21387。76m2地下1689。10平方米，建筑占地面积：923.82平方米;地下二层，地上二十七层,建筑总高度为80.240米（规划高度）。建筑结构形式为：剪力墙结构。
6＃住宅楼工程总建筑面积：23076。78平方米；地上21347。68平方米，地下1689.10平方米,建筑占地面积：923.82平方米；地下二层，地上二十七层,建筑总高度为80.240米（规划高度）。
7#住宅楼工程总建筑面积: 22586。57平方米;地上地上20931。55平方米,地下地下1655。02平方米，建筑占地面积:897。45平方米；地下二层，地上二十七层，建筑总高度为80.240米(规划高度）
2#车库总面积12205。42平方米，车库停车类型为小型,共有374个停车区域，属于大型车库。
目前工程处于主楼基础施工阶段，根据现场要求，本工程主体阶段垂直运输采用塔吊运输方式，塔吊基础应抓紧完成，以便塔吊及时安装。因本地区正面临雨季施工,塔吊的防雷及接地措施要抓紧时间落实。
二、塔吊安装说明:
5＃、6＃、7#楼每栋楼各安装一台QTZ80型塔吊，臂长56m

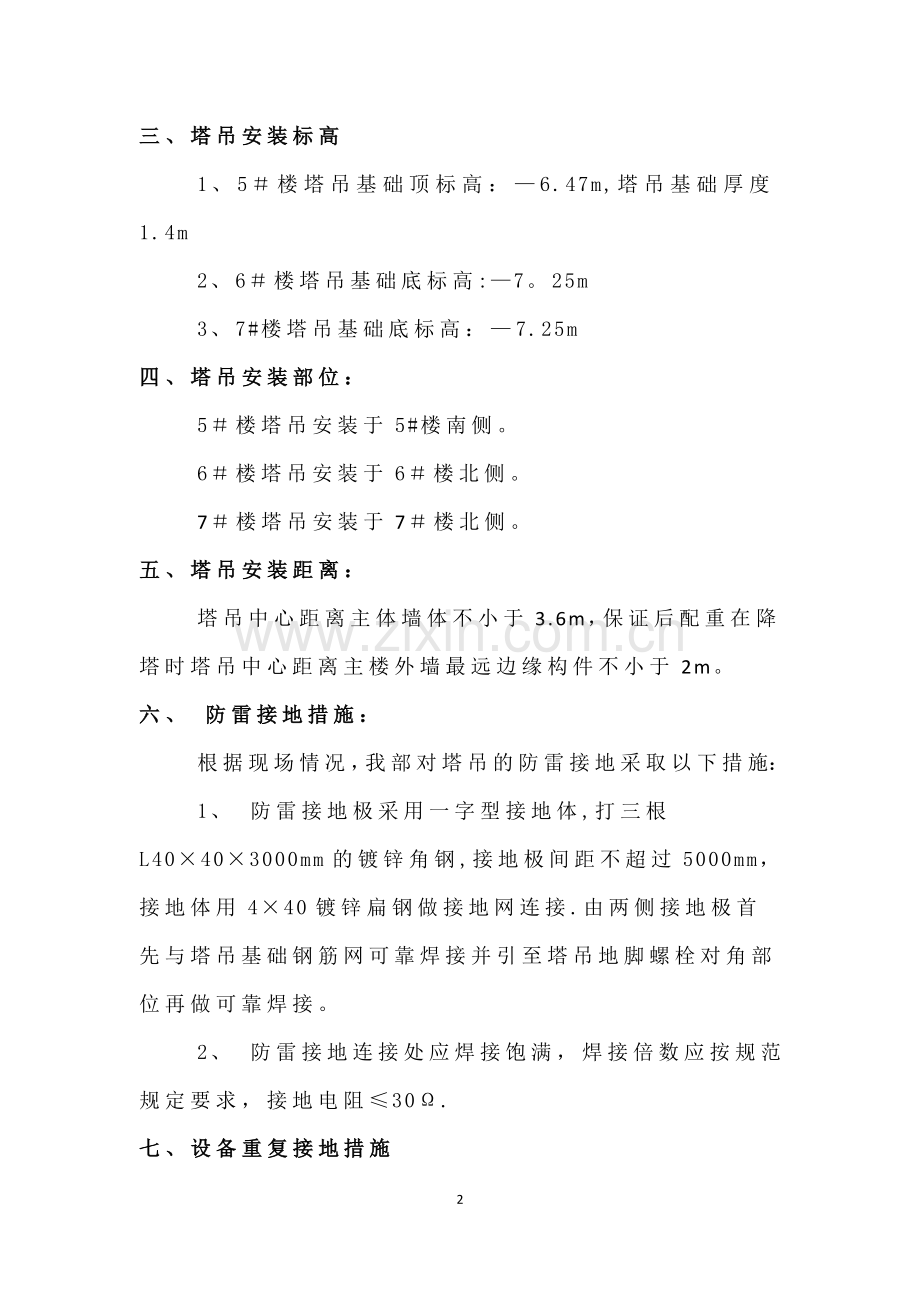

三、塔吊安装标高
1、5＃楼塔吊基础顶标高：—6.47m,塔吊基础厚度1.4m
2、6＃楼塔吊基础底标高:—7。25m
3、7#楼塔吊基础底标高：—7.25m
四、塔吊安装部位：
5＃楼塔吊安装于5#楼南侧。
6＃楼塔吊安装于6＃楼北侧。
7＃楼塔吊安装于7＃楼北侧。
五、塔吊安装距离：
塔吊中心距离主体墙体不小于3.6m，保证后配重在降塔时塔吊中心距离主楼外墙最远边缘构件不小于2m。
六、 防雷接地措施：
根据现场情况，我部对塔吊的防雷接地采取以下措施：
1、 防雷接地极采用一字型接地体,打三根L40×40×3000mm的镀锌角钢,接地极间距不超过5000mm，接地体用4×40镀锌扁钢做接地网连接.由两侧接地极首先与塔吊基础钢筋网可靠焊接并引至塔吊地脚螺栓对角部位再做可靠焊接。
2、 防雷接地连接处应焊接饱满，焊接倍数应按规范规定要求，接地电阻≤30Ω.
七、设备重复接地措施
塔吊电气重复接地应单独打一根L40×40×2000mm的镀锌角钢，引至塔吊专用二级开关箱，采用16平方铜编织线连接,接地电阻≤10Ω。
