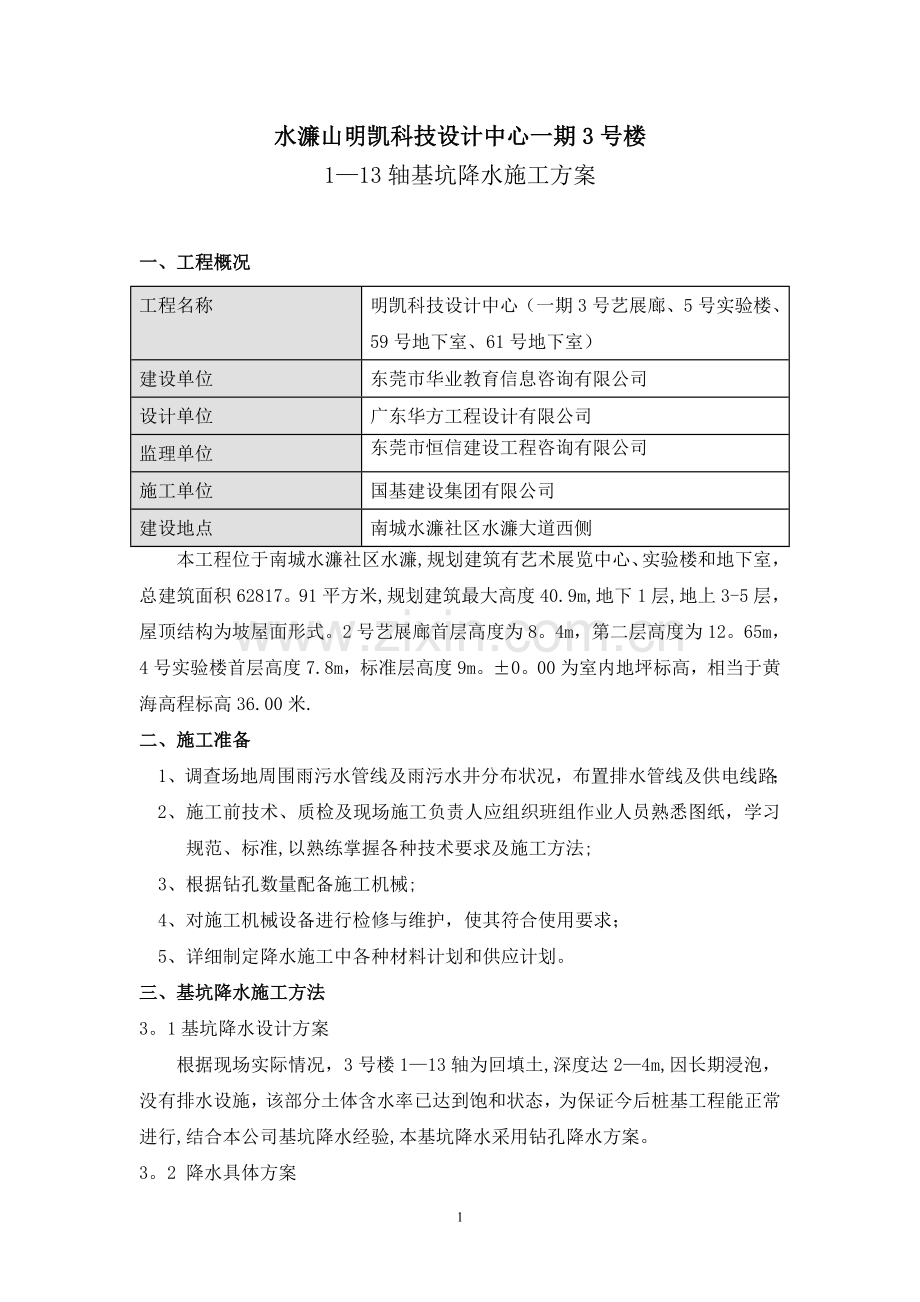

水濂山明凯科技设计中心一期3号楼113轴基坑降水施工方案一、工程概况工程名称明凯科技设计中心（一期3号艺展廊、5号实验楼、59号地下室、61号地下室）建设单位东莞市华业教育信息咨询有限公司设计单位广东华方工程设计有限公司监理单位东莞市恒信建设工程咨询有限公司施工单位国基建设集团有限公司建设地点南城水濂社区水濂大道西侧本工程位于南城水濂社区水濂,规划建筑有艺术展览中心、实验楼和地下室，总建筑面积62817。91平方米,规划建筑最大高度40.9m,地下1层,地上3-5层，屋顶结构为坡屋面形式。2号艺展廊首层高度为8。4m，第二层高度为12。65m，4号实验楼首层高度7.8m，标准层高度9m。0。00为室内地坪标高，相当于黄海高程标高36.00米.二、施工准备1、调查场地周围雨污水管线及雨污水井分布状况，布置排水管线及供电线路；2、施工前技术、质检及现场施工负责人应组织班组作业人员熟悉图纸，学习规范、标准,以熟练掌握各种技术要求及施工方法;3、根据钻孔数量配备施工机械;4、对施工机械设备进行检修与维护，使其符合使用要求；5、详细制定降水施工中各种材料计划和供应计划。三、基坑降水施工方法3。1基坑降水设计方案根据现场实际情况，3号楼113轴为回填土,深度达24m,因长期浸泡，没有排水设施，该部分土体含水率已达到饱和状态，为保证今后桩基工程能正常进行,结合本公司基坑降水经验,本基坑降水采用钻孔降水方案。3。2 降水具体方案1、纵向间距5m设盲沟，盲沟宽度1.0m，深度1.01。5m。2、周边一圈也设盲沟，与纵横盲沟相连，深度1.5-1。8m。3、在靠近轴区域用钻机钻800mm的孔径，深度12m，孔内放600mm的钢筋笼，钢筋笼主筋用HRB335 18100，外围包密目式安全网；钢筋笼外侧填粒径2-4mm的石子,孔底设潜水泵将孔内水排出。、钻孔桩施工工艺及流程前期准备定位放样钻机就位泥浆制备钢护筒埋设成孔施工清孔钢筋笼制作及吊放孔内设潜水泵、钻孔桩施工方法(1)准备工作,施工部署，首先要组建项目经理部，落实材料和人员，合理安排人财物，与甲方及工地上各兄弟单位保持密切协作。(2）定位放样，由施工测量小组按监理工程师批准的测量放线方案，用经纬仪结合图中尺寸进行放线定位,认真填写测量放线记录,并对重要部位进行复核。a、 轴线控制点埋设标志，且控制建筑物总体尺寸的四条轴线交汇点用混凝土固化30cm深。b、 用水准仪将高程引至轴线控制点。c、 定桩位采用经纬仪精确测量，先打下一个30cm深的大木桩，再在木桩上钉一小钉，精确定位。d、 绘制测量复核签证单，经监理工程师认可合格后方可进行护筒埋设。e、 主轴、轴线控制网允许偏差小于2mm.（3）钻机就位时，要事先检查钻机的性能状态是否良好，保证钻机工作正常。（4）泥浆制备泥浆配比中所用材料作用:水:稳定液的主要成份；粘土、膨润土：稳定液的主要材料；工业用碱：调节泥浆PH值；重晶石:增加相对密度；CMC：增加粘性，增加泥皮强度;渗水防止剂:防止渗水.现场设泥浆池（含回浆用沉淀池及泥浆储备池）一般为钻孔容积的1.52.0倍，要有较好的防渗能力。在沉淀池的旁边设置渣土区，沉渣采用反铲清理后放在渣土区,保证泥浆的巡回空间和存储空间。制备泥浆的设备有两种，一是用泥浆搅拌机，一是有用水力搅拌器。使用粘土粉造浆时最好用水力搅拌器；使用膨润土造浆时用泥浆搅拌机。护壁泥浆再生处理：施工中采用重力沉降除渣法，即利用泥浆与土渣的相对密度差使土渣产生沉淀以排除土渣的方法.现场设置回收泥浆池用作回收护壁泥浆使用，泥浆经沉淀净化后,输送到储浆池中，在储浆池中进一步处理（加入适量纯碱和CMC改善泥浆性能）经测试合格后重复使用。(5）钢护筒埋设钢护筒用8mm厚的钢板加工制成，内径大于桩径200mm，钢护筒顶部开设溢浆口，埋设时溢浆口高出地面0。20.3m。钢护筒中心与桩中心重合,偏差不大于50mm。护筒有定位、保护孔口和维持液（水）位高差等重要作用，采用挖埋设置。护筒埋设深度控制在1.5m左右，护筒与坑壁之间用粘土填实。（6）钻机成孔钻机成孔一般土层中为清水施工工艺,无需泥浆护壁；在砂土和较厚的夹砂层中成孔时，采用制备泥浆，泥浆比重控制在1.21.3；在淤泥层成孔时，由于淤泥本身也有一定的造浆能力，泥浆比适当调小；在砂卵石层或容易塌孔的土层中成孔时,加大泥浆比重至1。31。4.旋挖法钻孔的基本施工操作方法如下:钻孔施工时,将钥匙开关打到电源档,旋挖钻机的显示器显示旋挖钻机标记画面，按任意键进入工作画面.先进行旋挖钻机的钻桅起立桅及调垂，即首先将旋挖钻机移到钻孔作业所在位置，旋挖钻机的显示器显示桅杆工作画面。从桅杆工作画面中可实时观察到桅杆的X轴、Y轴方向的偏移。操作旋挖钻机的电气手柄将桅杆从运输状态位置起升到工作状态位置，在此过程中，旋挖钻机的控制器通过采集电气手柄及倾角传感器信号，通过数学运算，输出信号驱动液压油缸的比例阀实现闭环起立桅控制.实现桅杆平稳同步起立桅.同时采集限位开关信号,对起立桅过程中钻桅左右倾斜角度进行保护。在钻孔作业之前需要对桅杆进行定位设置，一般情况下,做直孔作业，所以需要对桅杆进行调垂。调垂可分为手动调垂、自动调垂两种方式。在桅杆相对零位5范围内才可通过显示器上的自动调垂按钮进行自动调垂作业；而桅杆超出相对零位5范围时，只能通过显示器上的点动按钮或左操作箱上的电气手柄进行手动调垂工作。在调垂过程中，操作人员可通过显示器的桅杆工作界面实时监测桅杆的位置状态，使桅杆最终达到作业成孔的设定位置。在施工过程中，有时也需要斜孔作业.操作人员需要通过显示器上的自动定位按钮进行自设定零位，然后再进行相同的调垂操作。钻孔时通过显示器按钮直接进入主工作界面,然后进行钻孔作业.钻孔时先将钻斗着地,通过显示器上的清零按钮进行清零操作，记录钻机钻头的原始位置,此时，显示器显示钻孔的当前位置的条形柱和数字，操作人员可通过显示器监测钻孔的实际工作位置、每次进尺位置及孔深位置，从而操作钻孔作业。在作业过程中，操作人员可通过主界面的三个虚拟仪表的显示一一动力头压力，加压压力、主卷压力，实时监测液压系统的工作状态。开孔时,以钻斗自重并加压作为钻进动力,一次进尺短条形柱显示当前钻头的钻孔深度,长条形柱动态显示钻头的运动位置，孔深的数字显示此孔的总深度.当钻斗被挤压充满钻渣后，将其提出地表，操作回转操作手柄使机器转到土方车的位置,将钻渣装入土方车，完毕后，通过操作显示器上的自动回位对正按钮机器自动回到钻孔作业位置,或通过手动操作回转操作手柄使机器手动回到钻孔作业位置.此工作状态可通过显示器的主界面中的回位标识进行监视。开孔后，以钻头自重并加压作为钻进动力.当钻斗被挤压充满钻渣后,将其提出地表，装入土方车，同时观察监视并记录钻孔地质状况。(7)清孔清孔要求:1)对以原土造浆的桩孔,循环换浆，使清孔后的泥浆比重控制在1.l左右；2）对于土质较差的砂土层和砂夹卵石层，清孔后孔底泥浆的比重为1.151。25；3)清孔结束时,测定孔底泥浆的比重、含砂率及其粘度.清孔后孔底泥浆的含砂率8，粘度28s ；4)清孔后的孔底沉碴厚度，不大于设计规定值200mm.在灌注水下混凝土前复测沉碴厚度，沉碴超过规定者重新清孔，合格后灌注水下混凝土.5）对孔深、垂直度进行检查,不合格时采取措施处理.成孔检查方法采用测绳对孔深进行检查，如果孔底虚土厚度超过规范要求或者有蹋孔现象,要用钻机重新进行清孔，直到满足规范要求。（8）钢筋笼制作及吊放a经检验合格后的钢筋应根据其规格、型号分别堆放，并作标识。b钢筋笼焊接前，应先进行钢筋调直,钢筋切割，箍筋制作，螺旋筋制作，钢筋清污处理。c焊接质量外观检查包括：1）焊点处熔化金属均匀。2）压入深度符合要求.3）焊点无脱落、漏焊、裂纹、明显烧伤等缺陷。 d。钢筋连接采用剥肋直螺纹连接,为了保证接头套丝质量,钢筋采用剪切机下料，剥肋滚压直螺纹机加工丝头，使用螺纹环规进行检测,用力矩扳手拧紧。接头质量、性能符合级接头的性能要求，制作好的丝头要用钢筋保护帽进行保护，防止螺纹被碰伤或被污物污染。e钢筋笼制作允许偏差主筋间距10mm箍筋间距或螺旋筋螺距20mm钢筋笼直径10mm钢筋笼长度50mmf为了保证笼顶标高达到设计要求，在主筋上焊接两根8吊筋，吊筋与主筋采用双面搭接焊，焊接长度5d，焊接要牢固。为保障保护层厚度， 钢筋笼每3 米同一截面周围对称焊制一组（3个)弓形支耳与主筋焊接,最大外径小于孔径20mm.g钢筋笼在制作场地做好，由吊车转运起吊。吊装钢筋笼时,要对准孔位，吊直扶稳,缓慢下沉,避免碰撞孔壁。钢筋笼吊运时采取适当措施防止扭转、弯曲.钢筋笼下沉到设计位置后,用吊筋固定于护筒口。h钢筋笼下端主筋的端部应加焊加强筋一道，以防止下端钢筋笼在下入时插入孔壁.（9)孔底放潜水泵，将孔内的水尽快排出。4、中间铺砖渣或石渣设纵横临时道路,便于运石子到盲沟位置。3。3 施工工艺流程图及技术要求场地修整安装钻机材料准备定位放样钻机就位泥浆制备钢护筒埋设成孔施工孔底设潜水泵清孔钢筋笼制作及吊放1、成孔：采用直径f800mm反循环钻机成孔，泥浆比重1.05。2、钢筋笼制作及吊放：钢筋笼吊放严格按现场技术交底进行，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁.钢筋笼吊运时采取适当措施防止扭转、弯曲。钢筋笼下沉到设计位置后，用吊筋固定于护筒口。3、填石子：填石子前保证钢筋笼居中，使填石子厚度均匀，石子应从钢筋笼两侧慢慢对称填入，以防石子中途卡塞,填至孔口12m米时用粘土填实。在填石子时如发生孔口反砾现象,应及时停止填石子,查明原因进行处理。4、下潜水泵：下泵深度距孔底1.0-2。0m左右。5、钻孔保护：钻孔施工完成后,应加井盖予以保护，避免杂物落入孔内,以免破坏。6、观测记录：应及时、准确地记录观测孔水位，以次检验施工方案的正确性.必要时对方案作适当调整，以确保基坑降水效果.四、降水工程的辅助措施和补救措施1、建立沉降监测网在降水工程实施之前,根据降水设计中计算的抽水影响范围和该范围内的典型建筑布设沉降监测点，在抽水期间要进行连续沉降监测，若累计沉降量接近预警值(根据不同类型建筑确定的不同预警值）时，及时采取必要措施.2、局部异常水处理措施为了有效预防局部异常水给工程带来损失,采取如下处理措施：、当遇到地下不明构筑物时不要盲目破坏，先查明构筑物性质,然后探明是否含水；、当确定地下构筑物含水时，先查明是否有补给水源，断其补给源(引排或封堵),然后将其中的水抽出排走；、当以上工作需在基坑内进行时,事先准备好临时支护设施和紧急排水设施后方可进行。五、主要施工机械、设备序号设备名称规格单位数量降水1钻机D800台12配电箱台23空压机9m3台14手推车辆35潜水泵台86吊车台1六、劳动力组织计划1、钻孔施工：2人2、钢筋笼制作及吊放:3人3、电工：1人4、吊车司机:1人5、其它辅助人员：2人 6、管理人员:3名七、降水安全、环保措施7.1安全措施、 施工人员进入现场要戴安全帽,钻塔下严禁站人。、 民工队进场要进行安全教育和交底。并签订安全协议书。、 设立电工值班制度，非电工不得随意接电，电工应随时检查电路情况,排除隐患。、 现场严禁使用明火.、 机械维修、清理应在断电后清扫，并由电工拉闸上锁，清扫完后再通知电工通电，以避免人员伤亡.、 机械操作手，电气焊工、电工,应持证上岗，并严格执行安全操作规程。、 配电箱、开关箱位置合理,内部设施符合要求，箱体整洁牢固加锁.7.2环保措施、 设置泥浆沉淀池，泥浆污水经沉淀后排入市政污水井.、 施工场地无随地大小便，施工垃圾及时清理。、 降水外排水设置泥浆池经沉淀后排入市政污水井。、 施工人员不许大声喧哗。、 钻机等强噪声设备按建委规定,控制施工时间.、 增加环保意识，对在施工人员入场前进行一次环保教育。 附图一9
