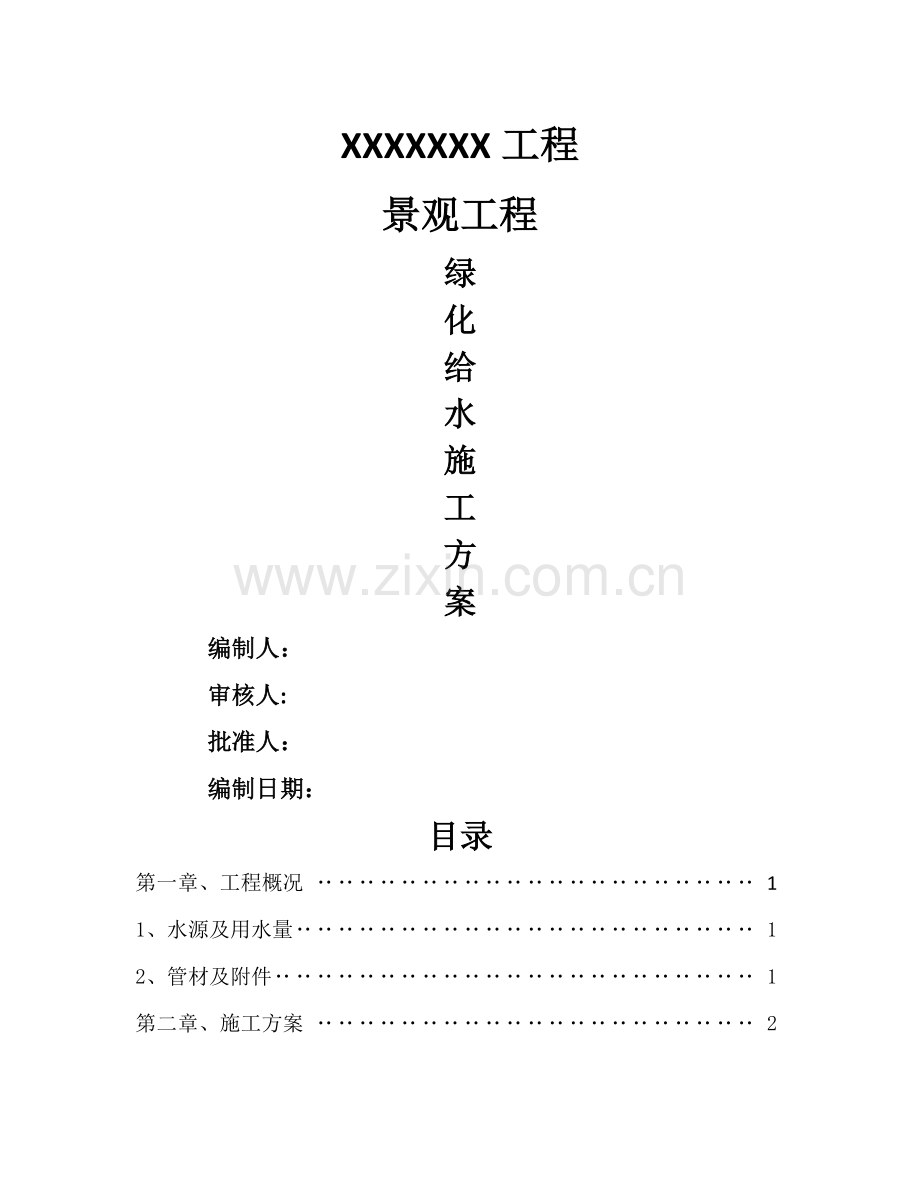

绿化给水专项施工方案.doc

XXXXXXX工程
景观工程
绿
化
给
水
施
工
方
案
编制人：
审核人:
批准人：
编制日期：
目录
第一章、工程概况 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1
1、水源及用水量‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1
2、管材及附件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 1
第二章、施工方案 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2
1、测量放线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2
2、沟槽开挖与回填‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 2
3、管线敷设‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 3
4、管道试压‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4
5、管道冲洗‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4
第三章、施工注意事项 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5
第四章、施工验收标准 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 5
第五章、附图 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 6
绿化给水施工方案
一、 工程概况
本方案为XXXXXXXXXXXXXXXXXXXXXXXX工程绿化给水施工方案。
1、水源及用水量
绿化给水采用甲方预留景观水源，进行绿化养护,采用快速取水器进行人工浇灌，取水阀尽量靠近路边安装,取水阀中心距路边线300，取水阀间距约为40m。
绿化给水量按：3L/㎡·d，绿化给水水源处压力不低于0.3 MPa，接水源点位置只为示意，准确位置由甲方最终确定;在绿化给水接口处的水表井内设倒流防止器，防止给水管网在失压情况下水倒流。
2、管材及附件
给水管采用PPR给水管，热熔承插连接。管道与阀门、金属管连接为法兰连接。
绿化给水管DN≤50mm时，采用球阀（热熔连接），DN〉50mm者采用截止阀或蝶阀，阀门井做法详见国家建筑标准设计图集《室外给水管道附属构筑物》05S502,P16，地面操作立式阀门井。井应高出绿地5公分，防止砂土进入井内.
二、 施工方案
1、测量放线
给水管道开工前,测量人员认真复核图纸，按照图纸要求，准确放出给水管道中线位置,无误后进行施工。
2、沟槽开挖与回填
（1）、管沟开槽时，沟底宽度为外径加0。3m。槽底应夯实平整，不得有碎石、硬块和其他突出物.槽底铺10cm厚中砂。
（2）、给水管道沟槽采用人工配合60型挖掘机挖槽,沟槽开挖的位置、基底标高、尺寸，应符合图纸的要求。开挖中如发现地质水文、地下管道、构造物与图纸不符，应根据实际情况，提出处理措施报监理工程师批准。
（3）、挖沟槽弃土应及时运走,不得堆放在沟槽口附近妨碍施工和槽壁稳定,也不得阻碍交通。
（4）、沟槽底埋有块石、树根、废桩等物体，应予以清除或铲除。铲（清)除后按监理工程师指示处理。
（5）、沟槽不允许超过图纸要求的挖深，超挖部分应由按监理工程师同意的材料回填，并夯压密实。
(6)、不得在水中挖沟槽，挖成的沟槽不得受水浸泡，沟槽底如有扰动或毁坏,应按监理工程师的指示，增加开挖深度，并用监理工程师同意的材料回填夯实至图纸要求的标高。
（7）、沟槽回填所用材料，应按图纸要求和监理工程师指示制备。
（8）、回填物应分层摊铺,分层夯实，每层夯实厚度不得超过20—30cm,压实度应达到80%以上。
（9）、回填前应先排除积水，并应保护管道防腐层和接口不受损坏。
（10）、回填前应分两个步骤进行：管道两侧及管顶 0。5m处应先填筑，接口处应予留出，待水压试验后，管道安装合乎要求再填筑其余部分。
（11)、管道两侧和井室四周应同时、分层对称、回填夯实，以防管道单向填筑而移位.
3、管线敷设
(1）、管线沿地形敷设，埋深应符合当地覆土要求，一般主管线埋深1.2m，支管埋深1.0m。管线均以坡度i=0。003坡向阀门井、泄水井。
（2）、给水管线穿主路处加设钢套管，套管两端各伸出人行道0.5m，管径比工艺管径大两号；当管径≥90的弯头、三通、阀门等处设置支墩，支墩做法详见国家建筑标准设计图集《建筑给水聚丙烯管道工程技术规范》GB／T50349-2005。
（3）、各种管道的平面排列及标高设计相互发生冲突时，应按下列原则处理：
①、小管径管道让大管径管道；
②、可弯管道让不能弯的管道；
③、新设管道让已建管道；
④、临时性管道让永久性管道；
⑤、压力管道让自流管道；
⑥、给水管道与排水管道交叉时，给水管道应上绕排水管敷设.
（4） 、管道铺设应在沟底标高和管道基础质量检查合格后进行，且所有管材、管件必须提供出厂合格证,并经监理工程师检查合格后方能使用。
4、管道试压
（1）、管道试压前，应根据图纸要求和规范规定编制施工方案报监理工程师批准。
（2）、试压管道的长度不宜大于1km。
（3）、注水前,应对临时支墩、水源、排水出路、水堵板后背、支顶、管路连接、防逆、放气、放水及试压的仪器及设备进行检查，检查结果报监理工程师核批。
（4）、串水管路应安装止回阀，以防管内压力下降时，水倒灌污染水源。
(5）、水压试验的升压应逐步进行，每次以 0。2Mpa为宜，水压升至试验压力后，保持恒压 10min检查接口，管身无破损，无漏水，经监理工程师认可后，即可进行渗水量试验。
（6）、渗水量试验应使水压达到试验压力后停止加压，记录降至0.1Mpa所需的时间，计算渗水量，各种管道水压试验允许渗水量见《压力管道水压试验时的允许渗水量》。
5、管道冲洗
(1）、管网冲洗所采用的排放管道，应与可靠的排水系统连接，并应保证排放畅通和安全，排水管道的截面面积不应小于被冲洗管道截面面积的60%.
（2）、管网冲洗的水流速度不宜小于3m/s，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗,或采用水压气动冲洗法进行冲洗.考虑到实际施工中，往往满足不了3m/s冲洗流速的条件，故作了较灵活的规定,要求其冲洗结果必须符合规定.
（3）、冲洗应连续进行,当出口处水的颜色、透明度与入口入水基本一致时，冲洗方可结束.管网冲洗的水流方向应与使用时管网的水流方向一致.管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气进行吹干。系统冲洗合格后，及时将存水排净，有利于保护冲洗成果；如系统需经长时间投入使用，即应用压缩空气将其管壁吹干，并加以封闭。
三、施工注意事项
1、给水管线按与楼或道路的相对关系定位，其他管线与给水管线交叉处位置及高程在图中已标注。施工时应刨验核实，无误后严格按图纸施工。
2、给水管线施工时如遇有其他管线,应向上或向下绕开.
3、绿化给水系统内,管道的局部最低点设自动泄水阀,局部最高点设自动排气阀，具体位置施工现场可以适当调整。
四、施工验收标准
施工验收标准为《建筑给水聚丙烯管道工程技术规范》GB／T50349—2005及其他相关规范。
五、 附图
1、图例及主要材料表
2、 过路套管详图
3、 排气阀安装详图
4、 快速取水阀安装详图
5、 泄水井安装详图
6、室外给水水表安装示意图(一）
7、室外给水水表安装示意图（二）
