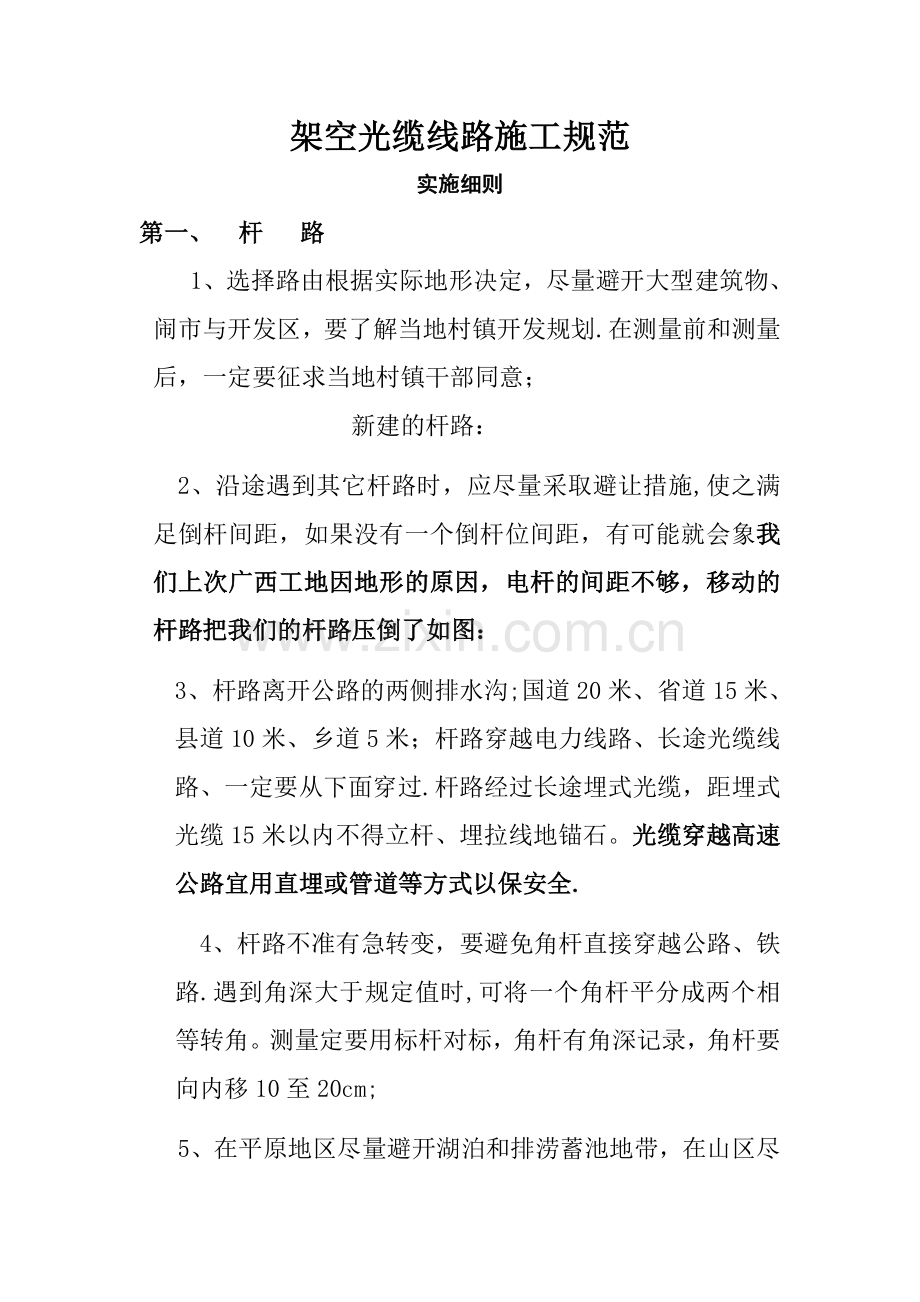

架空光缆线路施工规范
实施细则
第一、 杆 路
1、选择路由根据实际地形决定，尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划.在测量前和测量后，一定要征求当地村镇干部同意；
新建的杆路：
2、沿途遇到其它杆路时，应尽量采取避让措施,使之满足倒杆间距，如果没有一个倒杆位间距，有可能就会象我们上次广西工地因地形的原因，电杆的间距不够，移动的杆路把我们的杆路压倒了如图：
3、杆路离开公路的两侧排水沟;国道20米、省道15米、县道10米、乡道5米；杆路穿越电力线路、长途光缆线路、一定要从下面穿过.杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石。光缆穿越高速公路宜用直埋或管道等方式以保安全.
4、杆路不准有急转变，要避免角杆直接穿越公路、铁路.遇到角深大于规定值时,可将一个角杆平分成两个相等转角。测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm;
5、在平原地区尽量避开湖泊和排涝蓄池地带，在山区尽量避开峭沟、易滑坡地带和易受洪水危害、水土流失的地方；尽量避免穿越茶园、果园、经济林等经济作物地区.
6、配杆要根据地形高低和穿越建筑物,配置杆7米到12米，标准杆档距为50米
第二、电杆
1、电杆必须为入围厂家生产，施工单位必须提供检验合格证。
2、直线杆在一条直线上，电杆中心与路由中心线左右偏差小于50公分，电杆本身上下垂直。
4、电杆一般采用7米电杆，特殊地段如过河流跨越河坝、过公路、铁路，应采用8米、9米或10米以上电杆，以保证吊线与地面的垂直距离安全、有效。电杆离公路2米以内的需刷红白色反光漆.
5、禁用角钢加工等形式对电杆进行加高使用.不得使用破裂、断裂等存在质量问题的电杆。
6、杆洞深应严格按部分标准执行，不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度,防止造成安全和质量事故。偏差应小于—50mm的要求检查洞深.
水泥电杆洞深
杆长(m）
土质
备注
普通土
硬土
水田、湿地
石质
1.本表用于中、轻负荷区通信线路.重负荷区的杆洞深度应按本表规定值另加10—20cm。
2。12m以上的特种电杆的洞深应按设计文件规定实施。
6.0
1。2
1。0
1。3
0。8
6。5
1。2
1。0
1.3
0.8
7。0
1。3
1。2
1。4
1。0
7。5
1。3
1。2
1。4
1.0
8。0
1.5
1。4
1。6
1。2
8.5
1。5
1.4
1。6
1。2
9。0
1。6
1.5
1。7
1.4
10。0
1。7
1。6
1.8
1。6
11。0
1.8
1。8
1.9
1。8
12。0
2.1
2.0
2。2
2。0
7、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，采用毛石混凝土加固处理，护墩尺寸为上底直径80cm到100cm，下底直径100cm,高度100cm：地面40cm、地下60cm。如图:
7、电杆立起后要求碚土高于地面30厘米，并夯实。河滩、水土流失严重等地段立杆,回土夯实收线后应做水泥护礅加以保护.
8、角杆应向内角偏移10—15公分，杆身应有一个杆稍的倾斜度；终端杆向拉线侧倾斜10—20公分.
9、定位时应注意架空杆路的杆距要求:市区杆距35至40米,郊区为45至50米.平均每公里不少于20根杆（不含撑杆）.10、电杆架设前,必须按照施工测量时杆洞的定位进行杆洞开挖，并检验杆洞深度是否符合规定，如洞深不够，应先进行修正.其要求为挖成圆形，杆洞直径要求比杆根最大部分大15至20厘米,洞壁上下要求笔直。如图：
人工立杆应遵守：
（一) 立杆前，应在杆梢适当的位置系好绳索。
（二) 在杆根处必须使用挡杆板，并由专人负责.
（三）作业人员应使用同侧肩膀，步调一致.
（四)杆立起至30°角时,须用杆叉、牵引绳，牵引绳同时要保持电杆平衡，防止摇摆。
(五)电杆立起约85°时，应及时回填,当杆稳定后，用牵引绳进行校直，再夯实。
六、 使用吊车或立杆器立杆时,钢丝套应栓放在电杆的适当位置上，以防“打前沉”;吊车或立杆器位置应适当，并有油绳牵引方向，发现下沉或倾斜应采取措施;吊车臂下严禁有人。
七、作业上方若有电力线路，必须与相关部门联系，确认停电后再作业，并设专人看守。
八、 在房屋附近立杆时,禁止非作业人员进入作业现场，立起的杆子不准碰触屋檐，以免砖、瓦、石块落下伤人。 九、 未回土夯实前，严禁上杆作业.
三、 吊 线
1、光缆引上示意图：
2、吊线抱箍距杆稍40至60cm处：背档杆吊线抱箍可以适当降低，吊档杆抱可升高,距杆稍不得少于25cm
不小于40
吊线
拉线
单位cm

2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向，放吊线时，应本着吊线在电杆背向马路一侧的原则，吊线始终要在电杆同一侧,不得随意跳拉。
3、布放吊线时,发现吊线有跳股，绞股松散等有损吊线机械强度的伤、残应剪除,剪除后重新接续好方可布放，任何情况下新设的吊线,在一档杆内不得有一个以上的接头；
4、吊线距路面的垂直高度必须安全、有效。
架空线路(包括光缆）最低线条跨越其它建筑物的最少垂直距离表
序号
其它建筑物名称
最少垂直距离(M）
备 注
1
距铁路铁轨
7。5
指最低导线最大垂直处
2
公路、市区马路(行驶大型汽车）距
7.5
在公路的
3
距一般道路路面
5。5

4
距通航河流航帆顶点
1。0
在最高的水位
5
距不通航河流顶点
2.0
在最高水位及漂浮物上
6
距房屋屋顶
2。0

7
与其它通信线交越相互间的距离
0.6

8
距树枝距离
1。5

9
沿街坊架设距地面的距离
4.0

10
高农作物地段
3。5
最低缆线与农作物和农机械的最高点间的净距
11
其它一般地形距地面的距离
3。3

吊线跨越马路时应放警示管做法如下：
5、吊线穿越电力线下方必须用绝缘保护套保护，保护套两端分别超过电力线边缘1米以上，护套必须绑扎牢固，每一处绝缘保护套不允许接头。如图：

6、钢绞线线不得出现断股、生锈等质量问题。
7、吊线接头、终结采用另缠法。架空吊线每隔1Km做一处“电气隔断”，以提高整个线路对电慈感应的防卫能力及分段绝缘能力。
8、吊线接头、终结采用另缠法，用3。0热镀锌铁线缠绕处需用防锈漆处理,的尺寸，如图：
吊线、拉线隔电子安装图：
8、角杆、终端杆、过山顶的电杆、高压电力线两端的电杆吊线必须按要求做防雷接地，避雷线应用4。0mm,铁线沿杆子直接入地,其上部高出杆顶10cm,4。0mm 铁线用2.5mm铁线间距40—60cm固定在电杆上。有拉线的可利用拉线入地,制作避雷线.如图：
利用接线式作防雷
9、吊线在终端杆及角深大于15米的角杆应做终结.
10、当坡度大于杆距的5％小于10%时，电杆上的吊线应做仰俯吊线辅助装置;超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续可采用U形钢卡法。各种做法如图:
11、特殊地形杆距达到100米以上时,用7/2。6钢绞线做辅助吊线，并且在两边的电杆上做三方拉线保护。
三、拉线
1、拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据，角深的算法如图:
2、拉线抱箍在电杆的位置,终端拉,顶头拉，角杆拉,顺线拉线一律装设在吊线抱箍的上方，侧面拉线装设在吊线抱箍的下方，拉线抱箍与吊线抱箍间距10cm±2cm。
3、一般情况采用7×2.2钢绞线主吊线，角深在7。5米以上，拉线应采用7/2。6钢绞线；顶头拉线都用7/2.6钢绞线. 防风拉可采用7/2。2钢绞线。我们现在一般拉线的上把采用U形钢卡法，拉线中把采用另缠法，做法如图：
拉线上把的做法
拉线中把的做法
3、地锚洞深应严格按部颁标准执行。地锚洞1。5-1。6米,特殊地形深度不足时应采取毛石混凝土加固处理。
4、拉线距高比为3：4—1：1,距高的算法如图：
5、拉线地锚埋设的位置必须准确、安全、合理。
6、特殊地段不允许做拉线时,要求做高桩拉,尽量少立撑杆。不得在角深7米以上角杆装设撑杆，撑杆方应该在角杆内角平分线上，撑杆杆根要埋深40—60厘米。
撑杆的做法如图：

7、为了能更好的增强全线杆路强度，线路中防风拉为8根杆一处，四方拉一般32杆左右设一处（最长不得大于48根杆距)；四方拉必须做辅助线装置。。防风拉线抱箍距吊线抱箍30—40厘米。
8、特殊地形杆距达到100米以上时，用7/2.6钢绞线做辅助吊线，并且在两边的电杆上做三方拉线保护。
9、拉线离公路2米以内的需装警示套管.
路边警示管
10、角深大于15米时，角杆应装设2条拉线,每条拉线应分别装在对应的线条张力的反侧,两条拉线出土点应相互内移60厘米.
11、铁线、抱箍、夹板不得出现生锈等质量问题，附件必须齐全.12、拉线不得出现松垮、扒起现象。
五、光缆架设
1、光缆布放时不允许过度弯曲,其弯曲半径不得小于光缆外径20倍,不允许有打小扣及纽绞现象，不得损坏光缆保护层。布放光缆时应在角深大的角杆上，背档或吊档杆上挂有滑轮.光缆在角杆,四方拉上有预留线，预留线用塑料波纹管护套，预留弓子中间用软扎线固定在电杆上。
2、光缆挂钩间距为50cm±3cm，挂钩与光缆搭扣一致,挂钩托板齐全，平正布放无蛇形,挂钩的做法如图：
3、光缆接头盒两侧余线10米至20米为宜，将余线用预留架固定接头杆相邻两杆的反侧,把反线盘在余线架上，绑扎牢固整齐。我们上次广西工地的做法如图：
五、标志杆号
1、“编号”杆志与杆号字面应向道路一侧,字面始终对准吊线夹板的反面。编制杆号应该用白漆打底，最后一个字最离地面少于2米,高拉杆，撑杆不编入杆号。
