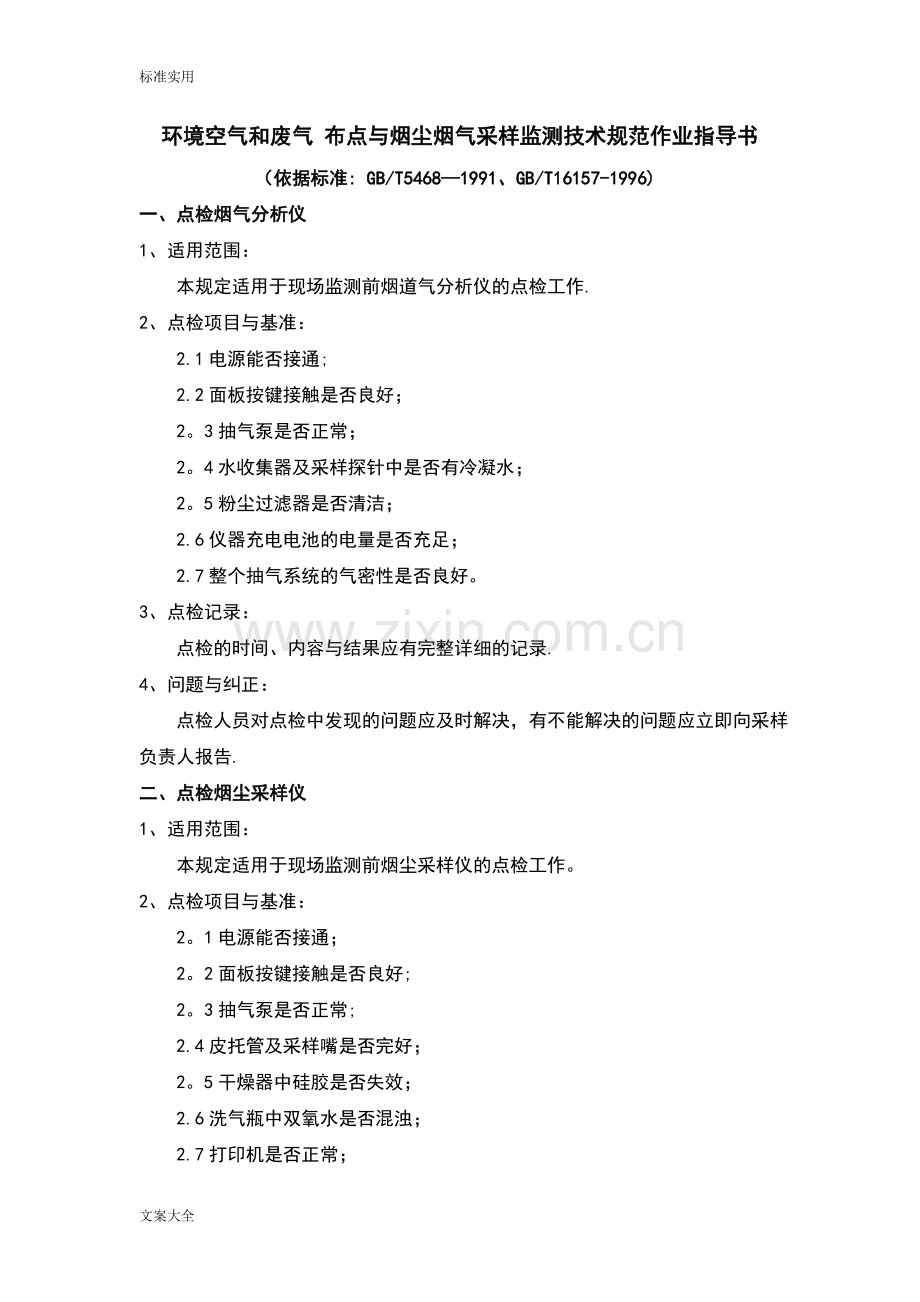

环境空气和废气 布点与烟尘烟气采样监测技术规范作业指导书
（依据标准: GB/T5468—1991、GB/T16157-1996)
一、点检烟气分析仪
1、适用范围：
本规定适用于现场监测前烟道气分析仪的点检工作.
2、点检项目与基准：
2.1电源能否接通;
2.2面板按键接触是否良好；
2。3抽气泵是否正常；
2。4水收集器及采样探针中是否有冷凝水；
2。5粉尘过滤器是否清洁；
2.6仪器充电电池的电量是否充足；
2.7整个抽气系统的气密性是否良好。
3、点检记录：
点检的时间、内容与结果应有完整详细的记录.
4、问题与纠正：
点检人员对点检中发现的问题应及时解决，有不能解决的问题应立即向采样负责人报告.
二、点检烟尘采样仪
1、适用范围：
本规定适用于现场监测前烟尘采样仪的点检工作。
2、点检项目与基准：
2。1电源能否接通；
2。2面板按键接触是否良好;
2。3抽气泵是否正常;
2.4皮托管及采样嘴是否完好；
2。5干燥器中硅胶是否失效；
2.6洗气瓶中双氧水是否混浊；
2.7打印机是否正常；
2.8整个采样系统的气密性是否良好。
3、点检记录：
点检的时间、内容与结果应有完整详细的记录。
4、问题与纠正：
点检人员对点检中发现的问题应及时解决，有不能解决的问题应立即向采样负责人报告。
三、样品交接（滤筒、样品瓶)
1、适用范围：
本规定适用于现场监测结束后采样人员与实验室内分析人员的样品交接。
2、操作步骤:
2。1 采样人员在现场监测结束回到实验室后应立即与样品分析人员进行样品交接.
2。2 在样品交接后，采样人员与分析人员应共同、完整、正确地填写样品交接单上各栏内容。
2。3 采样人员与分析人员必须在样品交接单上签字。
3、注意事项：
样品交接单应随测试报告归档。
四、样品分析(滤筒、重量法）
1、适用范围：
本方法适用固定污染源排气中颗粒物采样前后滤筒的称重。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、器具与材料：
3。1器具
(1)分析天平 精度0。1mg
(2）烘箱 0－300℃
3。2材料：圆筒状玻璃纤维滤筒，28×70mm
4、操作步骤：
4。1用铅笔将滤筒编号。（新规定不能用铅笔)
4.2将已编号的滤筒（或采样后的滤筒）在105～110℃烘箱中烘烤1小时.
4。3将滤筒取出放人干燥器中冷却至室温，用感量0。1mg天平称量两次，两次重量之差应不超过0。5mg。
4。4记录称重的滤筒的重量。
5、注意事项:
5。1天平实验室应保持恒温、恒湿.
五、检测结果分析
1、适用范围：
本规定适用于固定污染源烟道中颗粒物排放浓度、排放量及除尘效率的计算.
2、一般事项:
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、计算：
3.1、颗粒物或气态污染物排放浓度计算
(1）、颗粒物或气态污染物实测排放浓度:
式中：C－颗粒物或气态污染物实测排放浓度（mg/N·d·m3）
Vnd－标准状态下干采样体积（N·L）
m－采样所得的颗粒物或气态污染物量（g）
（2）、颗粒物或气态污染物折算排放浓度
式中：－折算为过量空气系数为时的颗粒物或气态污染物排放浓
度（mg/N·d·m3）
C－颗粒物或气态污染物实测浓度（mg/N·d·m3)
－测点实测的过量空气系数
－有关排放标准中规定的过量空气系数
（3)、过量空气系数
式中： －测点实测的过量空气系数
XO2－烟气中O2的体积百分数
3.2 颗粒物或气态污染物排放率计算
G＝C×Qsnd×10－6
式中：G－颗粒物或气态污染物排放率，kg/h
Qsnd-标准状态下干排气流量,N·d·m3/h
C－颗粒物或气态污染物实测浓度（mg/N·d·m3）
六、现场检测圆形烟道截面测点选择
1、适用范围:
本方法适用于在测定固定污染源烟道中的颗粒物浓度时，对烟道内测定点的选择。
2、一般事项：
应优先选择在垂直管段，尽可能将采样位置设置在烟窗或地面管道气流平稳的管段中，避开烟道弯头和断面急剧变化的部位。设置在距弯头、阀门、变径管下游方向不小于6倍直径和距上述部件上游方向不小于3倍直径，很难满足上述要求时，则选择比较适宜的管段取样,但采样断面与弯头的距离最小不少于1。5倍直径处。并应适当增加测点的数量。
3、方法要点：
根据选定的烟道测定截面的大小，按圆形截面在测定截面上垂直相交的两条直线上选择测定点的规定,在测定位置上划分适当数量的等面积圆环，在各环上选择测定点。表1给出作为测定点的有关位置.
表1 圆型烟道的分环和各点距烟道内壁的距离
烟道直径
分环数
各测点距烟道内壁的距离(以烟道直径为单位）
(米）
个
1
2
3
4
5
6
7
8
9
10
0.3～0。6
1
0。146
0。853

0。6～1。0
2
0.062
0。250
0.750
0.938

1.0～2.0
3
0。044
0。146
0.294
0。706
0。853
0.956

2.0～4.0
4
0。033
0.105
0。195
0.321
0。679
0。805
0.895
0.967

〉4.0
5
0.022
0。082
0。145
0。227
0.344
0。656
0.773
0.855
0.918
0.978
4、器具:
4.1 卷尺：5米钢卷尺。
4。2 计算器。
5、操作步骤：
5。1 利用卷尺测量烟道直径。
5.2 根据烟道直径选择测定点。
6、注意事项：
6.1 最大的测定点数目控制在20个.因为根据实际结果表明,测量点多于20个和20个两者之平均值间也没有多大差异.但是,在特别要求进行精密测定，以及在偏流的影响不能忽视时，应把测量点增加到20个以上。
6.2 当管道直径小于0.3米时，流速比较均匀，可取管道中心作为采样点。
6.3 在进行烟气成份分析时,由于气体分布不受重力影响,测点只需靠近烟道截面中心点即可。
七、现场检测矩形烟道截面测点选择
1、适用范围：
本方法适用于在测定固定污染源烟道中的颗粒物浓度时，对烟道内测定点的选择。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、方法要点：
将烟道截面分成等面积的正方形小块，各块中心即为采样点,表2给出作为测定点的有关位置.
表2 矩形烟道的分块和测点数
烟道截面积（米2)
等面积小块数
测点数
〈1
2×2
4
1－3
3×3
9
3－7
4×4
16
7－16
5×5
25
16－28
6×6
36
>28
每个测点面积不超过1米2
4、器具：
4。1 卷尺：5米钢卷尺。
4.2 计算器.
5、操作步骤：
5。1 测量烟道的截面积。
5。2 根据烟道截面积的大小选择测定点。
6、注意事项：
6。1 每个测点所代表的烟道截面积不得大于0。6平方米。
6.2 若烟道截面积小于0.1平方米,且流速比较均匀、对称时，可取截面中心为采样点.
七、现场检测颗粒物工况测量及颗粒物采集
1、适用范围：
本方法适用于固定污染源烟道中烟气流速及流量的测定及颗粒物采集。
2、一般事项:
依照“固定污染源排气中颗粒物测定与气态污染物采样方法"的有关规定。
3、方法要点：
根据烟道中排气的动压、静压、温度含湿量及烟道面积,求出烟气流速、流量，并在颗粒物采集的过程中随时根据测点烟气动压的变化调整采样流量,以保证等速采样。
4、器具：
4。1皮托管平行自动烟尘采样仪
4.2组合采样枪
4。3干燥器 三联型
5、操作步骤:
5。1接通主机电源，待仪器自标结束后按确定键进入主菜单
5.2将光标移至“参数设置”，按确定键，输入当前日期、时间和现场大气压，输入完毕后按确定键。
5。3将光标移至“‚选采样点”，按确定键,输入烟道直径或边长,按仪器技算的测点位置在采样枪上作相应记号，完毕后按确定键。
5。4将光标移至“ƒ自动调零”，按确定键待仪器压力传感器调零结束后，按确定键.
5。5用橡皮管将仪器上两个皮托管接口与组合采样枪上皮托管接口连接。
5。6将光标移至“„烟气测量”,按确定键,按2键，输入烟气温度、含湿量,按确定键。
5.7将组合采样枪置于第一个测点（与仪器上“＋接口连接的皮托管测压孔应正对气流方向”），封闭测压孔，待显示的动压、静压、全压等数值稳定后，按确定键，并将采样枪移至第二个测点,重复以上操作，直至所有测点测量完毕，按2键,仪器将显示烟道测试断面的平均动压、静压全压、流速、标干流量、应选择的采样嘴直径等参数，记录后按确定键退出.
5。8连接组合采样枪的采样管、干燥器、仪器采样接口。
5.9将光标移至“…自动采样”，按确定键，输入采样点数目、采样时间、选用的采样嘴直径、滤筒编号等；将滤筒放入组合采样枪并安装采样嘴。
5.10将组合采样枪置于测点上,采样嘴正对气流方向,封闭测试孔，按确定键。
5。11当第一个测点采样结束时,仪器蜂鸣器鸣叫10秒；将采样枪移至第二个测点继续采样重复以上步骤，直至全部测点采样完毕。
5。12采样结束后,按2键打印采样数据.
5.13将采样枪取出测试孔,用镊子将滤筒取出,放入专用盒中保存.
七、现场检测排气中气体成份的测定
1、适用范围：
本方法适用烟道中氧气、二氧化硫、氮氧化物、一氧化碳等含量的测定。
2、一般事项：
依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
3、器具:
3.1 烟道气分析仪
3.2采样探针 300、1500mm
4、操作步骤：
4.1在测定现场连接烟道气分析仪采样系统,按下手操器上ON/OFF键开机，按下向键将光标移至“烟气分析”，按ENTER键；
4.2分析仪进行自动校准,时间从300倒计至零。自动校准结束时仪器发出提示音,此时按ENTER键。
4.3按上向键或下向键选择显示屏显示的内容，直至出现“O2 %... 20.9"
4.4将采样探针插入并封闭测试孔。
4.5待氧气、二氧化硫等参数含量数值稳定后进行记录。
5、注意事项:
测试结束将采样探针取出测试孔后切勿马上关机，应将采样探针置于环境空气中继续抽取清洁空气，直至氧气显示值回复到20。9时再按ON/OFF键关机。
八、现场检测测试记录
1、适用范围:
本规定适用于固定污染源排气中颗粒物与气态污染物采样的现场监测工作。
2、现场采样单填写要求:
2.1采样人员在现场监测工作结束后应立即完整、正确地填写现场采样单上“委托单位名称”、“任务性质”、“采样日期"、“监测项目”、“样品数量”等栏目.
2.2采样负责人应将现场监测期间污染源生产负荷、净化设备运行状况或其它需要向有关部门反映的情况详细记录在“现场工况"栏中.
2.3采样负责人及采样人员必须在现场采样单上签字。
2.4采样负责人必须将现场采样单交厂方陪同人员确认填写内容并签字认可。厂方陪同人员也可将厂方的意见或情况填写在现场采样单上。
3、注意事项:
3.1现场采样单必须用钢笔填写，如需修改，应在修改处加盖修改章.
3.2现场采样单应随测试报告一并归档。
九、 环境空气和废气采样技术要求（采样流量等）
项目
采样方法
采气流量
1、总悬浮颗粒物
重量法（大流量、中流量）：玻璃纤维滤膜(恒重）

100-200L/min
PM10和PM2。5

重量法

100—120L/min

NO2
短时间采样(1h以内）：10ml吸收液（5g对氨基苯磺酸；乙二胺盐酸盐）大气综合采样器
长时间采样（24h以内）：25.0ml或50ml吸收液液柱不低于80mm，采气时吸收液温度保持在20±4℃，空气采样器
0.4L/min
0.2L/min
NOX
Saltzman法
短时间采样（1h以内)：取二支10ml吸收液和一支内装5～10ml酸性高锰酸钾溶液的氧化瓶（液柱不低于80mm），用尽量短的硅橡胶管将氧化瓶串联在二支吸收瓶之间。
长时间采样（24h）：取二支25或50ml吸收液（液柱不低于80mm）和一支内装50ml酸性高锰酸钾溶液的氧化瓶(液柱不低于80mm），用尽量短的硅橡胶管将氧化瓶串联在二支吸收瓶之间，采气时吸收液温度报纸在20±4℃

0.4L/min
0.2L/min
臭氧O3
靛蓝二磺酸钠分光光度法
10ml吸收液（0。25g靛蓝二磺酸钠,溶于水，稀释至500ml.取25ml该液体，用磷酸盐缓冲溶液稀释至1L）串联采集
0。5L/min
氨气
纳氏试剂比色法 空气：10ml吸收液
1。0L/min
废气:50ml吸收液(稀硫酸）串联
0。5~2.0L/min
氟化物
环境空气：滤膜-氟离子选择电极法，气氟（NaOH吸收)
大气综合采样器滤膜夹中装入两张磷酸氢二钾浸渍滤膜
100～120L/min
苯胺类、硝基苯类
硅胶管富集
0。5～1.0L/min
项目
采样方法
采气流量
苯系物
活性炭采样管
0.2~0.6L/min
SO2
短时间采样：10ml吸收液大气综合采样器
24小时采样：50ml吸收液（甲醛）
0。5L/min

氰化氢
异烟酸—吡唑啉酮分光光度法 （稀氢氧化钠）
废气：20ml吸收液串联 空气：5ml吸收液串联
烟气采样装置，采样管头部塞适量无碱玻璃棉
0.5L/min
氯气
甲基橙分光光度法：空气：10ml吸收液串联
0.6L/min
废气:烟气采样装置 10ml吸收液串联（溴化钾+甲基橙)
0.2L/min
氯苯类
废气:硅胶柱富集
空气：富集柱
1。0L/min
2～3L/min
乙醛
废气：烟气采样装置 5ml吸收液
采样管（头部塞适量玻璃棉）
0。3~0.5L/min
空气：5ml吸收液（亚硫酸氢钠）
1。0L/min
丙烯醛、丙酮、乙腈
有机硫化合物、
注射器或采气袋
/
丙烯腈
活性炭吸附管
0.3～1.0L/min
硫酸雾
细玻璃纤维滤筒或滤膜
100L/min
酚类化合物
废气：4-氨基安替比林分光光度法
烟气采样装置（采样管头部塞无碱玻璃棉）25ml冲击式
1L/min
空气：50ml冲击式吸收瓶串联（稀氢氧化钠）
1L/min
HCL
烟气采样装置 5ml吸收液串联
0.3um微孔滤膜 引气管、滤膜夹（稀氢氧化钠或碳酸氢纳-碳酸钠)
0。5L/min
大气综合采样器 空气：0。3um微孔滤膜
引气管、滤膜夹 10ml吸收液串联
1L/min
H2S
亚甲基蓝分光光度法 10ml吸收液
废气：10ml吸收液 （氢氧化镉—聚乙烯醇磷酸铵）
1。0L/min
0。5L/min
铬酸雾
滤膜 用水解析

废气：烟尘采样系统 玻璃纤维滤筒
等速采样
汞
烟气采样装置 10ml吸收液串联
（酸性高锰酸钾)
0.3L/min
重金属
空气：过氯乙烯滤膜 废气:超细玻璃纤维滤筒
/
醋酸
10ml吸收液(0.1N碳酸钠溶液）
1L/min
六价铬
二苯碳酰二肼光度法 0。8um超细玻璃纤维滤膜
50—150L/min
吡啶
气相色谱法 10ml吸收液（稀盐酸或者硫酸)
0.3-0。5L/min
编制： 审核： 批准：
