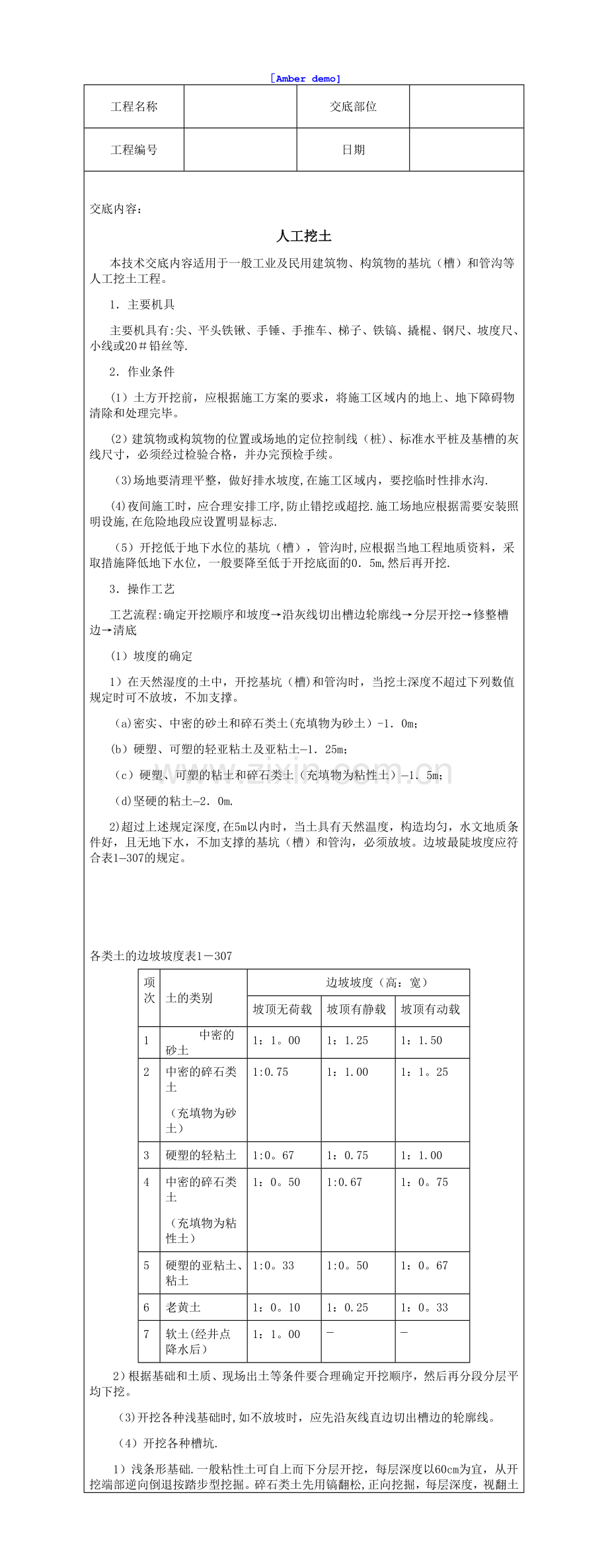

Amber demo工程名称交底部位工程编号日期交底内容：人工挖土本技术交底内容适用于一般工业及民用建筑物、构筑物的基坑（槽）和管沟等人工挖土工程。1主要机具主要机具有:尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20铅丝等.2作业条件(1）土方开挖前，应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。(2）建筑物或构筑物的位置或场地的定位控制线（桩)、标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。（3)场地要清理平整，做好排水坡度,在施工区域内，要挖临时性排水沟.(4)夜间施工时，应合理安排工序,防止错挖或超挖.施工场地应根据需要安装照明设施,在危险地段应设置明显标志.（5）开挖低于地下水位的基坑（槽），管沟时,应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的05m,然后再开挖.3操作工艺工艺流程:确定开挖顺序和坡度沿灰线切出槽边轮廓线分层开挖修整槽边清底(1）坡度的确定1）在天然湿度的土中，开挖基坑（槽)和管沟时，当挖土深度不超过下列数值规定时可不放坡，不加支撑。（a)密实、中密的砂土和碎石类土(充填物为砂土）-10m；(b）硬塑、可塑的轻亚粘土及亚粘土125m；（c）硬塑、可塑的粘土和碎石类土（充填物为粘性土）15m；（d)坚硬的粘土20m.2)超过上述规定深度,在5m以内时，当土具有天然温度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表1307的规定。各类土的边坡坡度表1307 项次 土的类别 边坡坡度（高：宽） 坡顶无荷载 坡顶有静载 坡顶有动载 1 中密的砂土 1：1。00 1：1.25 1：1.50 2 中密的碎石类土 （充填物为砂土） 1:0.75 1：1.00 1：1。25 3 硬塑的轻粘土 1:0。67 1：0.75 1：1.00 4 中密的碎石类土 （充填物为粘性土） 1：0。50 1:0.67 1：0。75 5 硬塑的亚粘土、粘土 1:0。33 1:0。50 1：0。67 6 老黄土 1：0。10 1：0.25 1：0。33 7 软土(经井点降水后） 1：1。00 2）根据基础和土质、现场出土等条件要合理确定开挖顺序，然后再分段分层平均下挖。（3)开挖各种浅基础时,如不放坡时，应先沿灰线直边切出槽边的轮廓线。（4）开挖各种槽坑.1）浅条形基础.一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松,正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土,然后逐步挖掘。2)浅管沟.与浅的条形基础开挖基本相同，仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，接近设计标高后，再从两端龙门板下面的沟底标高上返50cm为基准点，拉小线用尺检查沟底标高，最后修整沟底。3）开挖放坡的坑(槽）和管沟时，应先按施工方案规定的坡度粗略开挖，再分层按坡度要求做出坡度线，每隔3m左右做出一条，以此为准进行铲坡.深管沟挖土时，应在沟帮中间留出宽80cm左右的倒土台.4）开挖大面积浅基坑时，沿坑三面开挖，挖出的土方装入手推车或翻斗车,由未开挖的一面运至弃土地点.（5)开挖基坑（槽）或管沟，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水，开挖后,在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽50cm平线；自每条槽端部20cm处每隔23m，在槽帮上钉水平标高小木橛。在挖至接近槽底标高时,用尺或事先量好的50cm标准尺杆，随时以小木橛上平校核槽底标高.最后由两端轴线（中心线)引桩拉通线、检查距槽边尺寸,确定槽宽标准，据此修整槽帮,最后清除槽底土方，修底铲平。（6）基坑（槽)、管沟的直立帮和坡度,在开挖过程和敞露期间应防止塌方，必要时应加以保护.在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于槽边的土方（或材料），应距槽(沟)边缘08m以外,高度不宜超过15m。在柱基周围、墙基或围墙一侧,不得堆土过高。（7）开挖基坑(槽）的土方,在场地有条件堆放时，留足回填需用的好土，多余的土方运出,避免二次搬运.（8）土方开挖一般不宜在雨季进行，否则工作面不宜过大,应分段逐片的分期完成。雨期开挖基坑(槽）或管沟时，应注意边坡稳定,必要时可适当放缓边坡或设置支撑。同时应在坑(槽）外侧围以土堤或开挖水沟，防止地面水流入。施工时应加强对边坡、支撑、土堤等的检查。(9）土方开挖不宜在冬期施工。如必须在冬期施工时,其施工方法应按冬施方案进行。采用防止冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气候条件确定，一般不小于03m。开挖基坑(槽）或管沟时，必须防止基础下的基土遭受冻结，如基坑（槽）开挖完毕至地基施工或埋设管道之间，有较长的停歇时间，应在基底标高以上预留适当厚度的松土，或用其他保温材料覆盖。地基不得受冻。如遇开挖土方引起邻近构筑物(建筑物)的地基和基础暴露时，应采取防冻措施，以防产生冻结破坏.4质量标准（1）保证项目柱基、基坑、基槽和管沟基底的土质必须符合设计要求，并严禁扰动.(2）允许偏差项目(见表）基坑、管沟外形尺寸允许偏差项次 项目 允许偏差(mm） 检验方法 1 标高 0 50 用水准仪检查 2 长度、宽度 0 由设计中心向两边量、拉线和尺量检查 3 边坡偏陡 不允许 坡度尺检查 5成品保护1）对定位标准、轴线引桩、标准水准点、龙门板等,挖运时不得碰撞,也不得坐在龙门板上休息。并应经常测量和校核其面位置、水平标高和边坡坡度是否符合设计要求。定位标准和标准水准点，也应定期复测，检查是否正确.(2）土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时与设计单位或建设单位协商采取防护措施，并在施工中进行沉降和位移观测。（3）施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护.在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线。6应注意的质量问题（1）基底超挖:开挖基坑（槽)或管沟不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位的同意。（2)软土地区桩基挖土应注意的问题；在密集群桩上开挖基坑时，应在打桩完成后间隔一段时间,再对称挖土.在密集桩附近开挖基坑（槽）时，应采取措施防止桩基位移。(3）基底未保护:基坑（槽)开挖后，应尽量减少对基土的扰动。如基础不能及时施工时，可在基底标高以上留03土层，待作基础时再挖。(4)施工顺序不合理：土方开挖宜先从低处开挖，分层分段依次进行,形成一定坡度,以利排水。（5)开挖尺寸不足：基坑(槽)或管沟底部的开挖宽度，除结构宽度外,应根据施工需要增加工作面宽度。如排水设施,支撑结构的所需宽度。（6）基坑（槽）或管沟边坡不直不平、基底不平：应加强检查，随挖随修，并要认真验收.技术负责人:交底人：接交人：Amber demo工程名称交底部位工程编号日期
