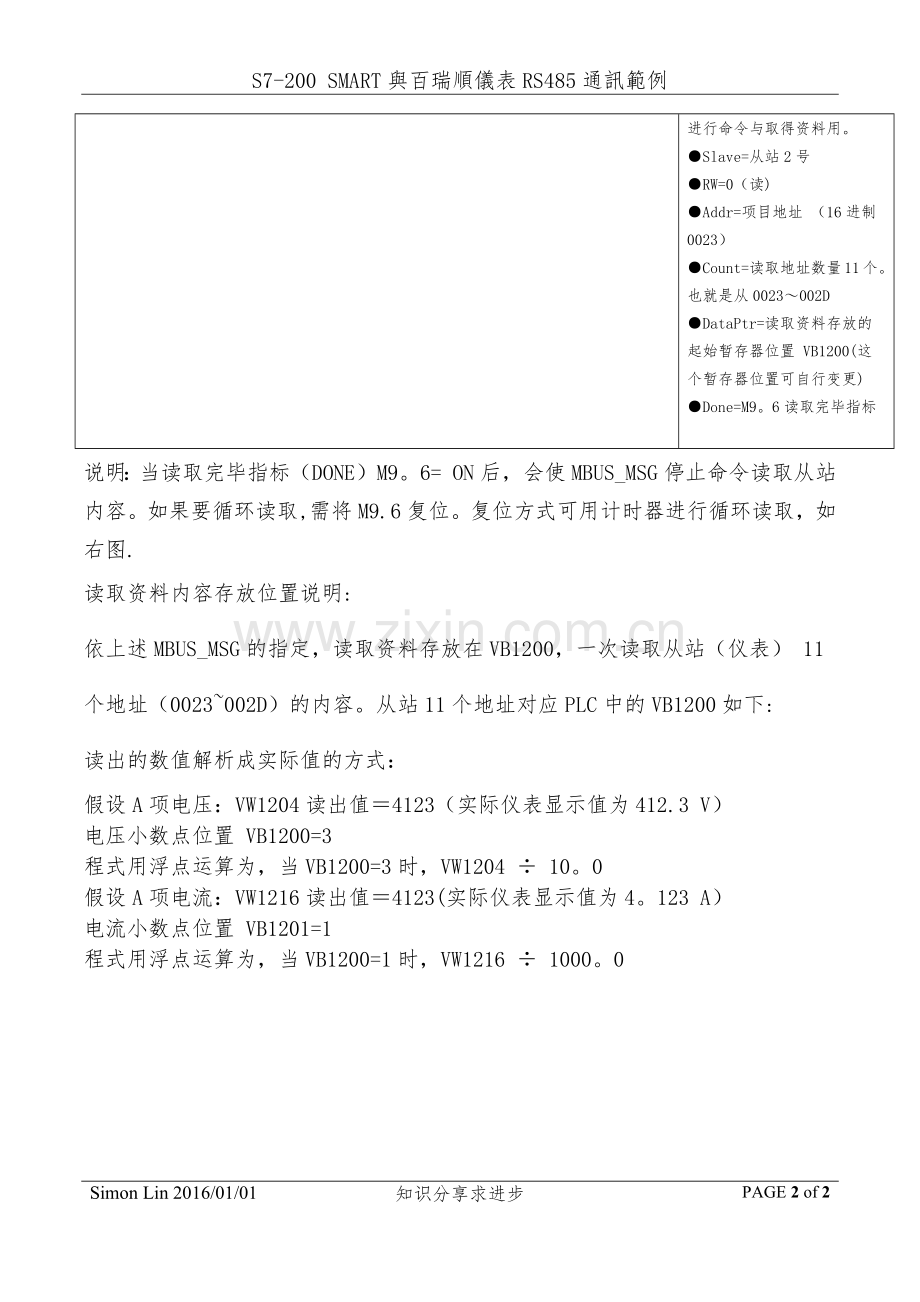

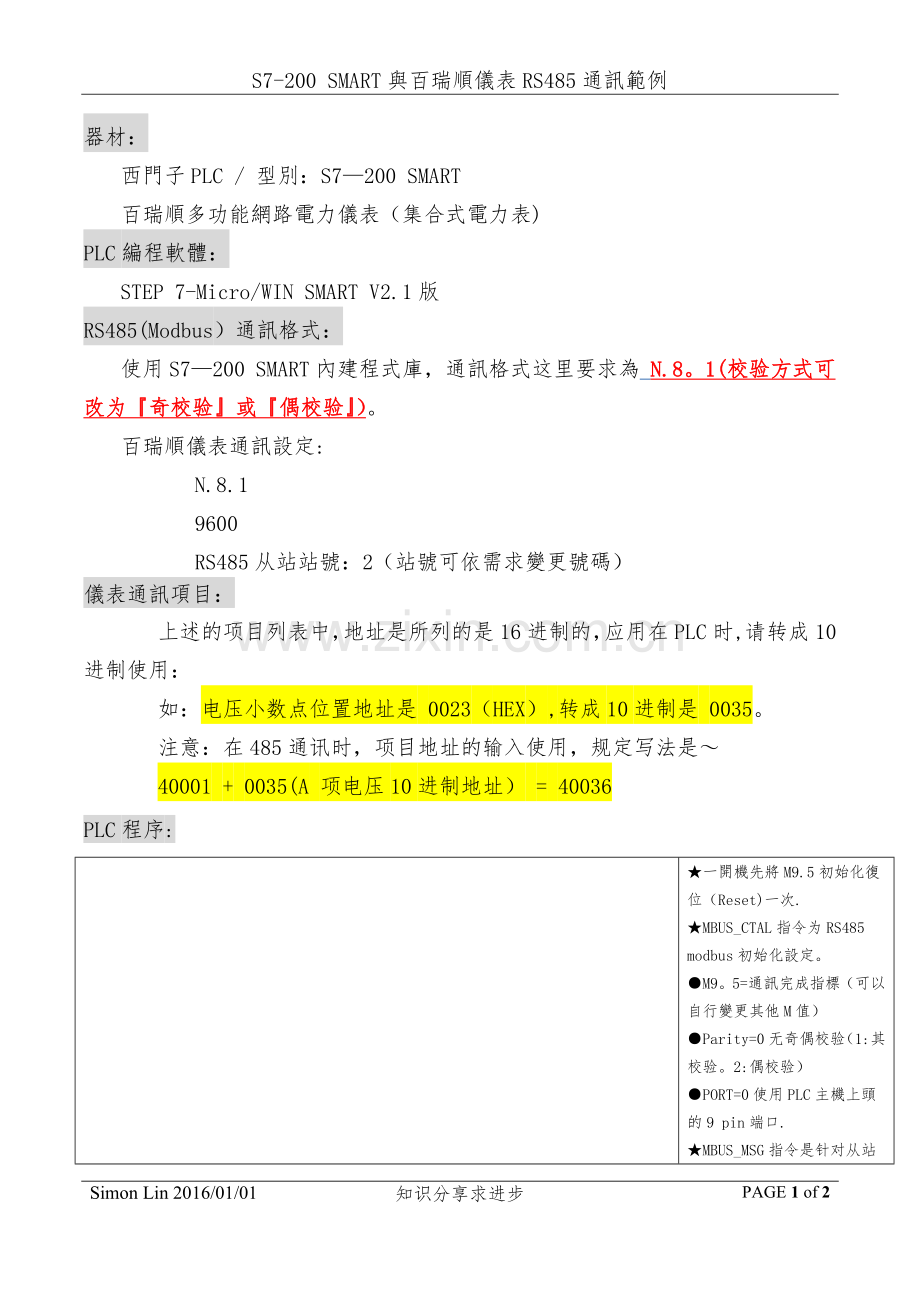

S7-200 SMART與百瑞順儀表RS485通訊範例器材：西門子PLC / 型別：S7200 SMART百瑞順多功能網路電力儀表（集合式電力表)PLC編程軟體：STEP 7-Micro/WIN SMART V2.1版RS485(Modbus）通訊格式：使用S7200 SMART內建程式庫，通訊格式这里要求為 N.8。1(校验方式可改为奇校验或偶校验）。百瑞順儀表通訊設定:N.8.19600RS485从站站號：2（站號可依需求變更號碼）儀表通訊項目：上述的项目列表中，地址是所列的是16进制的，应用在PLC时,请转成10进制使用：如：电压小数点位置地址是 0023（HEX）,转成10进制是 0035。注意：在485通讯时，项目地址的输入使用，规定写法是40001 + 0035(A 项电压10进制地址） = 40036PLC程序:一開機先將M9.5初始化復位（Reset)一次.MBUS_CTAL指令为RS485 modbus初始化設定。M9。5=通訊完成指標（可以自行變更其他M值）Parity=0无奇偶校验（1:其校验。2:偶校验）PORT=0使用PLC主機上頭的9 pin端口.MBUS_MSG指令是针对从站进行命令与取得资料用。Slave=从站2号RW=0（读)Addr=项目地址 （16进制0023）Count=读取地址数量11个。也就是从0023002DDataPtr=读取资料存放的起始暂存器位置 VB1200(这个暂存器位置可自行变更)Done=M9。6读取完毕指标说明：当读取完毕指标（DONE）M9。6= ON后，会使MBUS_MSG停止命令读取从站内容。如果要循环读取,需将M9.6复位。复位方式可用计时器进行循环读取，如右图.读取资料内容存放位置说明:依上述MBUS_MSG的指定，读取资料存放在VB1200，一次读取从站（仪表） 11 个地址（0023002D）的内容。从站11个地址对应PLC中的VB1200如下:读出的数值解析成实际值的方式：假设A项电压：VW1204读出值4123（实际仪表显示值为412.3 V）电压小数点位置 VB1200=3程式用浮点运算为，当VB1200=3时，VW1204 10。0假设A项电流：VW1216读出值4123(实际仪表显示值为4。123 A）电流小数点位置 VB1201=1程式用浮点运算为，当VB1200=1时，VW1216 1000。0Simon Lin 2016/01/01知识分享求进步PAGE 2 of 2
