基础筏板钢筋绑扎施工技术交底.doc

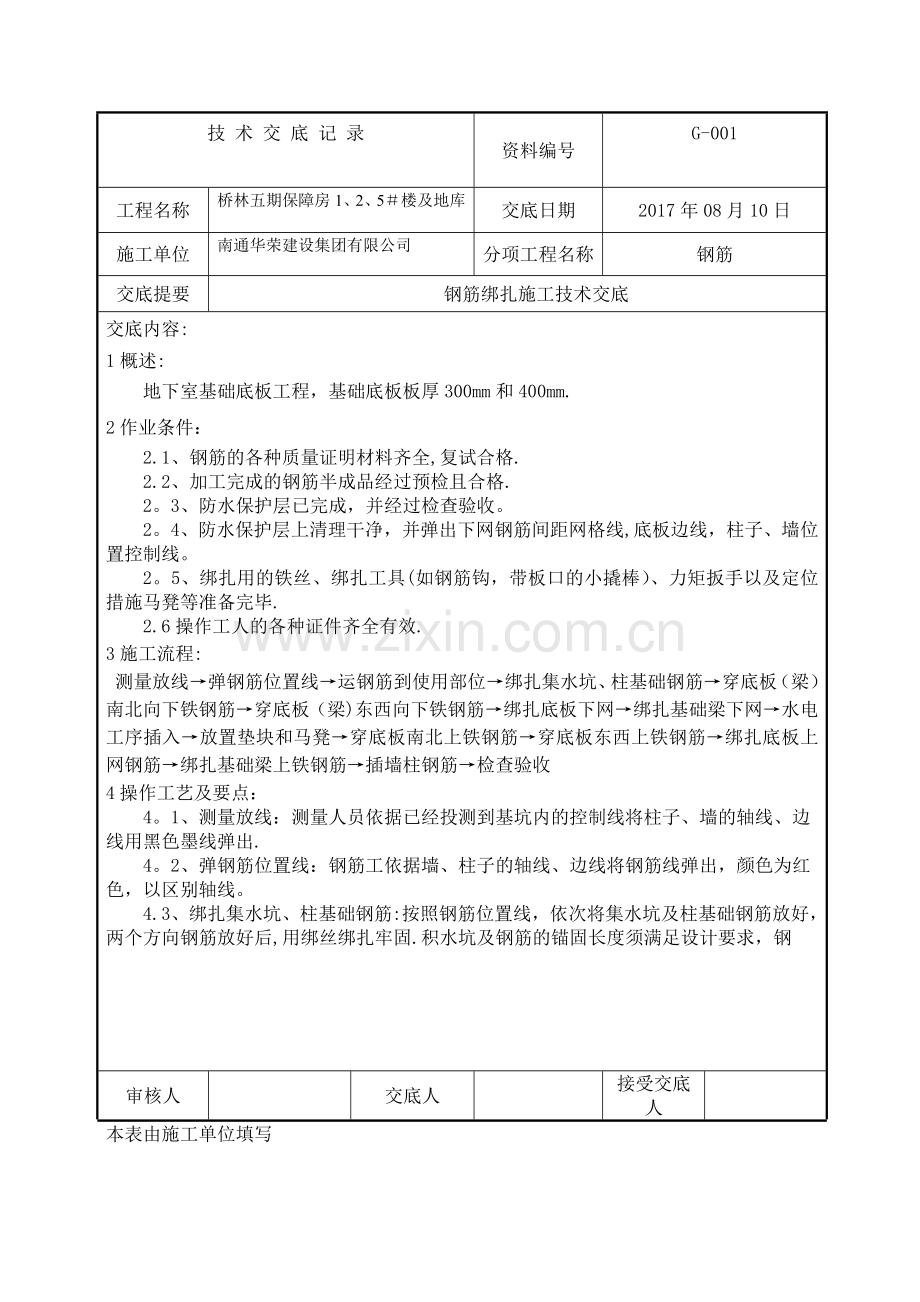

技 术 交 底 记 录 资料编号G-001工程名称桥林五期保障房1、2、5楼及地库交底日期2017年08月10日施工单位南通华荣建设集团有限公司分项工程名称钢筋交底提要钢筋绑扎施工技术交底交底内容:1概述:地下室基础底板工程，基础底板板厚300mm和400mm.2作业条件：2.1、钢筋的各种质量证明材料齐全,复试合格.2.2、加工完成的钢筋半成品经过预检且合格.2。3、防水保护层已完成，并经过检查验收。2。4、防水保护层上清理干净，并弹出下网钢筋间距网格线,底板边线，柱子、墙位置控制线。2。5、绑扎用的铁丝、绑扎工具(如钢筋钩，带板口的小撬棒）、力矩扳手以及定位措施马凳等准备完毕.2.6操作工人的各种证件齐全有效.3施工流程:测量放线弹钢筋位置线运钢筋到使用部位绑扎集水坑、柱基础钢筋穿底板（梁）南北向下铁钢筋穿底板（梁)东西向下铁钢筋绑扎底板下网绑扎基础梁下网水电工序插入放置垫块和马凳穿底板南北上铁钢筋穿底板东西上铁钢筋绑扎底板上网钢筋绑扎基础梁上铁钢筋插墙柱钢筋检查验收4操作工艺及要点：4。1、测量放线：测量人员依据已经投测到基坑内的控制线将柱子、墙的轴线、边线用黑色墨线弹出.4。2、弹钢筋位置线：钢筋工依据墙、柱子的轴线、边线将钢筋线弹出，颜色为红色，以区别轴线。4.3、绑扎集水坑、柱基础钢筋:按照钢筋位置线，依次将集水坑及柱基础钢筋放好，两个方向钢筋放好后,用绑丝绑扎牢固.积水坑及钢筋的锚固长度须满足设计要求，钢审核人交底人接受交底人本表由施工单位填写技 术 交 底 记 录 资料编号G001工程名称桥林五期保障房1、2、5#楼及地库交底日期工程名称施工单位南通华荣建设集团有限公司分项工程名称施工单位交底提要钢筋绑扎施工技术交底交底内容：筋直径25时，锚固长度为30d，即：25：750mm，22：660mm，20：600mm， 18:540mm，16：480mm,14:420mm注意：结构图已标出锚固长度的按图纸施工。4。4、穿底板南北向下铁钢筋:依据弹好的控制线，摆放钢筋，进行直螺纹连接，接头数量按50%错开，不分受拉受压区。有基础梁的部位在梁宽范围不穿同方向的板筋。4。5、穿底板东西向下铁钢筋:依据弹好的控制线摆放钢筋，进行钢筋直螺纹连接.有基础梁的部位在梁宽范围不穿同方向的板筋.4。6、绑扎底板下网：底板下网钢筋摆放好后,根据钢筋位置线用绑丝将钢筋下网上下排钢筋绑扎牢固,要求所有交叉点处全部绑扎。4.7、放置垫块及马凳：底板下网绑扎完毕后，在底板下网下放置垫块，梅花状布置。垫块放完以后放置钢筋马凳，马凳南北向放置，间距1000，马凳下也要放置垫块.4.8、绑扎底板上网：钢筋上网上下排钢筋摆放好后,进行底板上网钢筋绑扎，绑扎方法同底板下网.4。9、插柱、墙钢筋:柱子、墙体的插筋长度按照附表留置，其中柱插筋不小于锚固长度且弯折长度不小于150mm，墙插筋不小于锚固长度且弯折部分长度不小于100mm。柱、墙体的插筋按照弹好的柱位置线、墙身线与底板上层铁及下层铁用缠扣绑扎牢固，同时为了避免浇筑混凝土时插筋位移，柱在底板钢筋上下网片内增加三道箍筋，在距底板50mm处绑一道箍筋,再绑一道箍筋固定柱身。箍筋与柱主筋和底板钢筋绑扎牢固,墙体在出底板墙插筋上绑扎一道水平梯子筋，与墙体插筋绑扎牢固。4。10、检查验收：底板钢筋绑扎完毕后，由技术、质检、施工人员共同组织验收，验收合格后报监理验收,监理验收合格后方可进行下道工序.4。11、钢筋的所有交叉点均须绑扎,绑丝用20号火烧丝，绑扎采用顺扣，不得顺一边，应交错变换方向,必须保证钢筋不产生位移,绑扣绑完后剩余丝尾要弯入底板内.5质量标准:5。1钢筋的品种和质量必须符合设计要求和有关标准的规定。5.2钢筋的表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋,严禁按原规格使用。钢筋表面应保持清洁。5。3钢筋规格、形状、尺寸、数量、锚固长度、接头位置，必须符合设计要求和施工规范的规定.审核人交底人接受交底人本表由施工单位填写技 术 交 底 记 录 资料编号G001工程名称桥林五期保障房1、2、5#楼及地库交底日期工程名称施工单位南通华荣建设集团有限公司分项工程名称施工单位交底提要钢筋绑扎施工技术交底交底内容:5.4柱预埋钢筋位移:柱主筋的插筋与基础上、下筋要固定绑扎牢固，确保位置准确。必要时可附加钢筋电焊焊牢。混凝土浇筑前应有专人检查修整。5。5墙、柱钢筋每隔600mm左右卡好塑料卡.5。6搭接长度不够：绑扎时应对每个接头进行尺量，检查搭接长度是否符合设计和规范要求.5.7缺扣、松扣的数量不超过绑扣数的5，且不应集中。5.8弯钩的朝向应正确，绑扎接头应符合施工规范的规定，搭接长度不小于规定值.5。9箍筋的间距数量应符合设计要求，有抗震要求时，弯钩角度为135，弯钩平直长度为10d，且不小于75mm.5.10浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移.5。11绑板的钢筋时用尺杆划线,绑扎时随时找正调直，防止板筋不顺直，位置不准.5。12有板有梁的位置注意区分绑扎扣的方式。5.13在自检直螺纹接头后，要做自检标记6成品保护措施：6.1成型钢筋应按指定地点堆放，用垫木垫放整齐，防止钢筋变形、锈蚀、油污。6。2绑扎墙筋时应搭临时架子，不准蹬踩钢筋。6。3安装电线管、暖卫管线或其他设施时,不得任意切断和移动钢筋。6。4底板上、下层钢筋绑扎时,支撑马凳要绑牢固，防止操作时踩变形.6.5柱插筋高出底板部分钢筋包裹塑料条，防止水泥污染.6。6严格控制下料尺寸,如搭接，先调整好钢筋位置再绑扎牢固。6.7绑扎钢筋骨架中加设定位钢筋限制钢筋位移，混凝土浇筑时应注意不得碰动钢筋,并在底板筋上铺竹胶板,浇筑过程中钢筋工跟随，如有钢筋位移现象,及时修整. 6.8浇筑混凝土时派钢筋工专门负责修理，保证钢筋位置的正确性。6。9钢模板内面涂隔离剂时不要污染钢筋。审核人交底人接受交底人本表由施工单位填写技 术 交 底 记 录 资料编号G001工程名称桥林五期保障房1、2、5楼及地库交底日期工程名称施工单位南通华荣建设集团有限公司分项工程名称施工单位交底提要钢筋绑扎施工技术交底交底内容：7安全保证措施：6。1进入施工现场必须佩带安全帽，并系好下颌带.严禁赤膊进入施工现场.6。2生产工人应掌握本工种操做技能，熟悉安全技术操作规程，考试合格后持证上岗.6.3进入施工现场必须戴安全帽,穿平底防滑鞋，不准吸烟、追逐、打闹。6。4施工现场严禁烟火,严禁携带明火 、火柴 、打火机 、香烟进入施工现场。6。5 钢筋及加工后的钢筋半成品必须按指定的地点堆放。钢筋头等零散材料也必须分类堆放在指定范围内.要做到场地平整、整洁、脚下无有障碍物及易燃物.6。6制作成型钢筋时，场地应平整，工作台要稳固，照明灯具必须加网罩.各机械设备的动力线应用钢管从地坪下引入，机壳应有保护零线。6。7多人合运钢筋时，起、落、转、停上肩、落肩、拐弯动作要一致，上下坡道要相互打招呼，稳步慢行,人工上下传递不得在同一直线上,在建筑物内的钢筋要分散堆放，并用木方垫好，木方垂直于墙体、梁摆放，高度不得高于1。5m。6.8禁止一切违章操作，在切断钢筋时，应远离易燃易爆品,非机械人员严禁操作机械设备。6.9钢筋进入施工现场，必须按照规格、型号、类别、分类堆放整齐，并做好标识牌。审核人交底人接受交底人本表由施工单位填写
