万润丰广场项目工程
深基坑开挖、边坡支护及
地下水降水施工方案
南通华荣建设集团公司
二○一二年四月一日

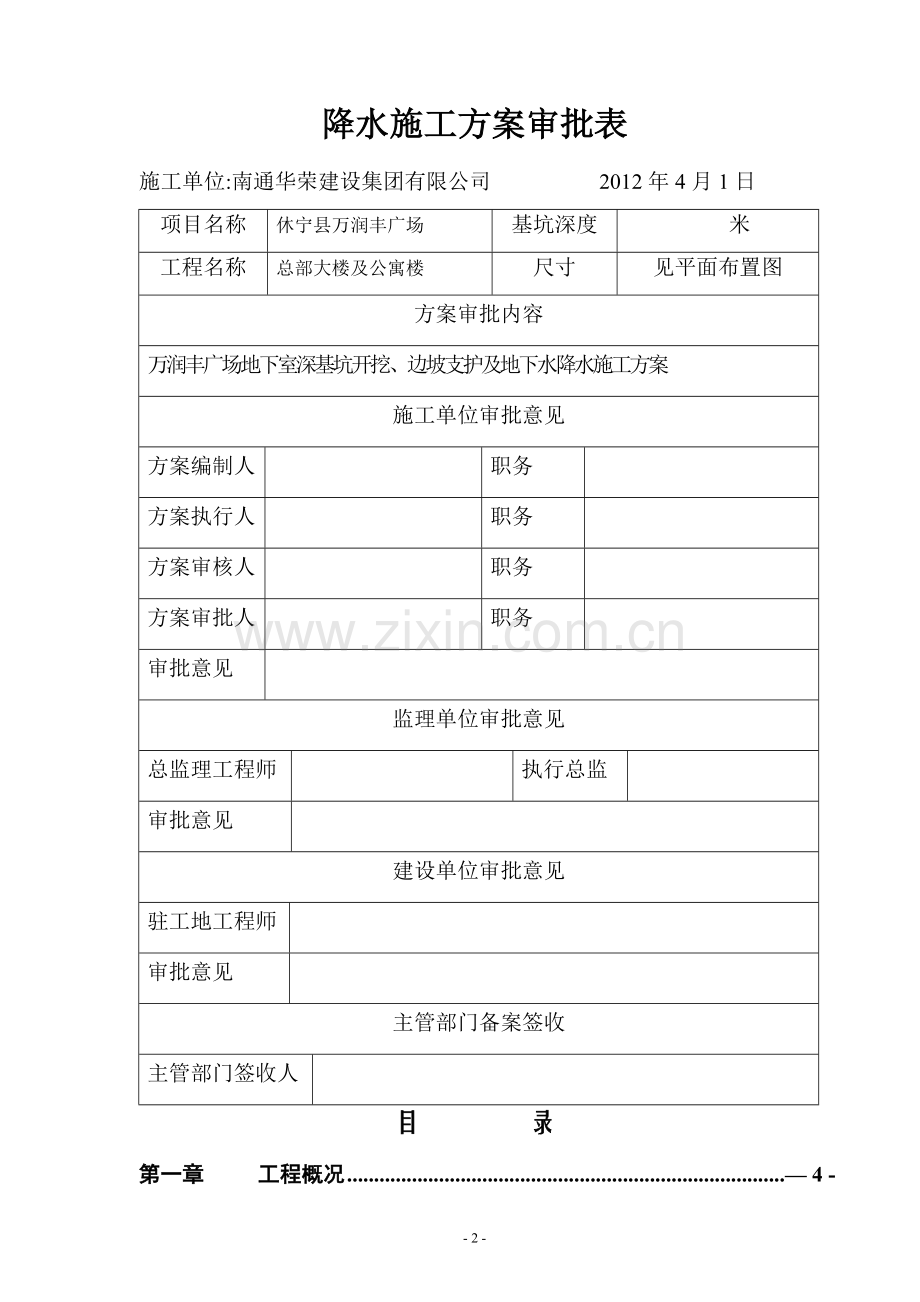

深基坑开挖边坡支护、地下水
降水施工方案审批表
施工单位:南通华荣建设集团有限公司 2012年4月1日
项目名称
休宁县万润丰广场
基坑深度
米
工程名称
总部大楼及公寓楼
尺寸
见平面布置图
方案审批内容
万润丰广场地下室深基坑开挖、边坡支护及地下水降水施工方案
施工单位审批意见
方案编制人

职务

方案执行人

职务

方案审核人

职务

方案审批人

职务

审批意见

监理单位审批意见
总监理工程师

执行总监

审批意见

建设单位审批意见
驻工地工程师

审批意见

主管部门备案签收
主管部门签收人

目 录
第一章 工程概况 — 4 -
1.1 基本情况 — 4 -
1.2 地质情况 — 4 —
第二章 基坑支护、排水降水方案 — 5 —
2。1 确定方案 — 5 —
2。2 支护方案和排水方案 — 5 -
2.3 安全围护 - 7 —
第三章 土方开挖施工方案 — 7 —
3.1 施工准备 — 7 —
3。2 开挖路线 - 8 —
3。3 开挖方案 — 8 —
3。4 成品保护 — 8 —
3。5 安全措施 - 9 —
第一章 工程概况
1.1 基本情况
序
项 目
内 容
1
工程名称
万润丰广场—总部大楼及公寓楼
2
工程业主
万润丰兴业投资有限公司
3
设计单位
六度建筑工程设计有限公司
4
工程地点
休宁县黄山南路东侧,书院路北侧
5
基坑深度
大于5米，挖空桩处超过10米以上。
6
基础形式
筏板基础局部人工挖空桩

1。2 地质情况
1、绝对标高、与相对标高。
①现场自然地坪相对B座±0。000（148.700高程)标高0。2 ~-1。4 米；
②基坑垫层底面相对标高 —5。6~4。2 米；
③基坑底周边排水沟相对标高 -5.8米，集水井底面相对标高 —7.0米.
2、周边环境 ：
基坑为自然空地,场地较开阔，自然地坪高低不平.
3、地质情况（自上而下）
土质分布为:
1）杂填土层 揭露层厚度0。5~3。70米，层底标高143.82~148。06米。场地内零星分布。
2）粉土层 揭露层厚度0。6～3。60米，层底标高143。05～145.80米。该土层场地分布不均匀。
3)混粉土砾石 揭露层厚度0。3～1.60米,层底标高142。90～148。03米
4）全风化泥质粉砂岩 揭露层厚度0.50～3.20米，层底标高141。23~146。30米。
5）强风化泥质粉砂岩 揭露层厚度0。60~2。80米，层底标高141。23～146。30米.场地分布均匀。
6)中风化泥质粉砂岩 揭露层厚度 5。00~7。10米，该岩层场地分布均匀。
4、地下水位
根据地质报告，勘察期间地下水稳定水位标高145。92～147。82米,地下水主要接受大气降水补给,水量较为丰富，其水位的变化受大气变化影响较为明显,由于近期雨水频繁，又临近江南梅雨期基坑垫层底部位于地下水位以下，筏基及人工挖空桩全部在地下水位线以下施工。
第二章 基坑支护及排水、降水方案
2。1 确定方案
本工程周边地面开阔,附近无建筑物,但有由于设计充分利用土地资源，导致我施工场地狭小,不局部不能按图纸和规范要求放坡。根据地质报告，地下水位埋深—0.88~-2.88米左右（相对于148。7米标高)，地下水均属于孔隙型潜水，粉细砂层的含水性和透水性强，本工程的土质分别为杂填土层、粉土层、混粉土砾石，全风化泥质粉砂岩，强风化泥质粉砂岩，中风化泥质粉砂岩。根据设计图纸，基坑从自然地面（平均标高 —0。8 米）至垫层底4.8 米,集水井底 6。2 米,消防电梯集水坑底 6米
米，人工挖空桩底 大于10 米.基坑底在中风化岩层中，所以本工程基坑边坡支护采取放坡开挖，地下室基坑内四周排水采取400MM宽400MM深的明沟。深基坑边坡满铺钢筋网片喷浆（C20）处理。
2。2 支护方案和排水方案
2。2.1 边坡支护方案
针对本工程的特点，土方采取放坡一次性开挖.基坑底的长度和宽度为边轴线外加1。5米作为施工作业面和挖排水沟用。
边坡拟采用1：1进行放坡(但现场因临设和地下网线等诸多因素的影响不能满足要求），满铺设钢筋网片喷射砂浆处理局部砖砌挡土墙,以防止基坑边坡塌方。确保施工人员安全。
1)、支护喷浆方案工艺如下：
喷射砼→打土钉→挂钢板网→二次喷射砼→土钉压力灌浆→继续土方开挖。
土钉钢材采用Φ48焊管,壁厚4。0MM。土钉孔径D=100MM，间距1500,梅花式设置。土钉泄浆孔钻Φ8孔眼,间距500,在土钉入土150MM处开始设置。
土钉倒刺用护焊于泄浆孔处。
面板80~110，面层喷射砼强度C20。
钢板网布置：3mm厚钢板网，
加强筋Φ14与土钉焊接。
2)、施工组织机构人员：
支护队设项目负责人1名,队长1名，下设钻孔组(10人）；注浆组(5人）；喷射组（8人）；制锚组（5人）；修坡、编网组(5人）.各组设组长1名。空压机1人；电工1人；材料员1人；施工管理员2人;后勤1人。
3)、设备安排:
洛阳铲20把、注浆机1台、喷浆机1台、空压机1台、电焊机1台、注浆机1台、卷扬机1台、高空风管20米、高压注浆管100米、喷料管100米、其他配套工具一批。
4)、设置测点监测，在施工期间和竣工前进行定期监测,一是地面下沉值，二是坡面位移值，通过监测，随时掌握边坡的稳定状态、安全程度、为施工提供信息，以便随时修改设计及施工方案，达到设计和施工最优
化.
2。2.2 采取基坑内排水和挖空桩井点降水相结合的地下水降水方案
内排水采取基坑外排水沟排水,基坑内收集抽水工艺的地下降水方案.基坑外在离坡顶1。0米自然地坪处设置300×300的排水沟，每隔40米设一集水井，几何尺寸为1×1×1M，井底比沟底深0。65M，不让地面水流入基坑内.在基坑底距坡角600MM处设400×400的排水沟。在四角设置四个大的集水井（1。0M深×1.5M×1.5M），这样,地下水及雨水排入基坑底集水井,由高扬程泵强排至坡顶排水沟集水井,进入场区管网沉淀过滤后排入城市排水管网。如地下水量过大则增加井点降水。具体方案依据实际情况再定,如遇流沙带，另行处理.
2.3 安全围护
基坑四周做1。2米高钢管临时围栏，并用密目网封闭，1米以内不得堆土堆料.夜间设红色警示标志。
第三章 土方开挖施工方案
3。1 施工准备
1。清除挖方区域内所有障碍物, 如地上高压、照明、通讯线路，电杆、树木、旧有建筑物及地下给排水、煤气、供热管道,电缆、沟渠、基础、坟墓等,或进行搬迁、改建、改线；。
2。制定好现场场地平整、基坑开挖施工方案，绘制施工总平面布置图和基坑士方开挖图, 确定开挖路线，基底标高、边坡坡度、排水沟、集水井位置及土方堆放地点。
3。完成测量控制网的设置, 包括控制基线、轴线和水准基点.场地平整进行方格网桩的布置和标高测设，计算挖填土方量，对建筑物做好定位轴线的控制测量和校核；进行土方工程的测量定位放线,并经检查复核无误后，作为施工控制的依据。
4。在施工区域内做好临时性排水设施，场地向排水沟方向做成不小0。2%的坡度，使场地不积水,必要时设置截水沟、排洪沟.
5。完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。
6。 机械设备运进现场,进行维护检查、试运转，使处于良好的工作状态。
3。2 开挖路线
本工程采用2台挖掘机从东侧向西侧同时开挖。
3。3 开挖方案
1、本工程采用从东侧向西侧开挖。直接装汽车运到指定位置堆放。
1)挖土过程中测量工配合测定标高，当挖土快接近坑底时，用水准仪在坑底利用木桩控制网，并撒上白灰点，以示标记。
2）开挖时机械挖土、人工修坡,开挖过程中，随时用标杆检查边坡坡度是否正确无误.
3）挖土之前做好坑外排水,坑内明沟集排水
4）挖土至设计标高,采用全站仪对轴线进行定位.
3。4 成品保护
1。 开挖时注意保护测量控制定位桩、轴线桩、水准基桩 , 防止被挖土和运土机械设备碰撞、行驶破坏。
2. 基坑四周设排水沟、集水井，场地设置一定坡度，以防雨水浸泡基坑和场地。
3. 夜间施工应设足够的照明，防止地基、边坡超挖。
3。5 安全措施
1。 开挖边坡土方，严禁切割坡脚，以防导致边坡失稳；当山坡坡度陡于五分之一，不得在挖方上侧堆士.
2。 机械行驶道路平整、坚实；底部应铺设路基箱垫道，防止作业时下陷；
3. 机械挖土进行合理放坡， 防止塌方、溜坡等造成机械倾翻、淹埋等事故。
4。 多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10m，以防造成翻车事故。
5。 机械施工区域禁止无关人员进人场地内。挖掘机工作回转半径内不得站人或进行其他作业.挖掘机、装载机卸土，应待整机停稳后进行， 不得将铲斗从运输汽车驾驶室顶部越过;装土时人都不得停留在装土车上。
6。 挖掘机操作和汽车装土行驶要听从现场指挥； 所有车辆必须严格按规定的开行路线行驶,防止撞车。
7。 挖掘机行走和自卸汽车卸土时, 必须注意上空电线，不得在架空输电线路下工作;如在架空输电线一侧工作时，垂直与水平距离分别不得小于 2。5m 与 4～6m（110～22OKV 时 ） .
8。 基坑四周做1。2米高的临时围栏,并用密目网封闭,1米以内不得堆土堆料。夜间设红色警示标志。
备注：边坡支护及地下水降水施工所发生的工程量按实计算，由甲方和监理签字确认。
