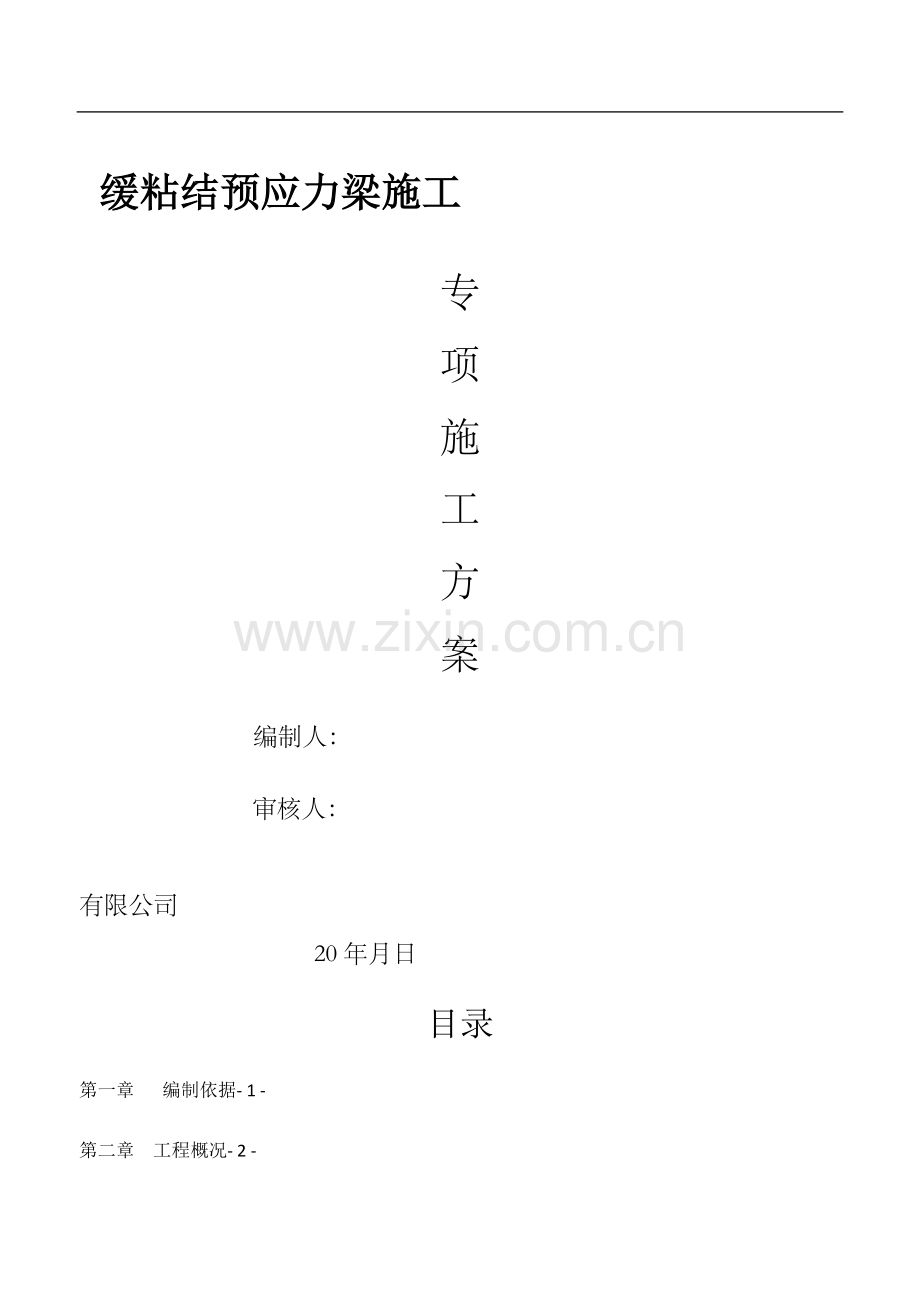

缓粘结预应力梁施工
专
项
施
工
方
案
编制人：
审核人：
有限公司
20年月日

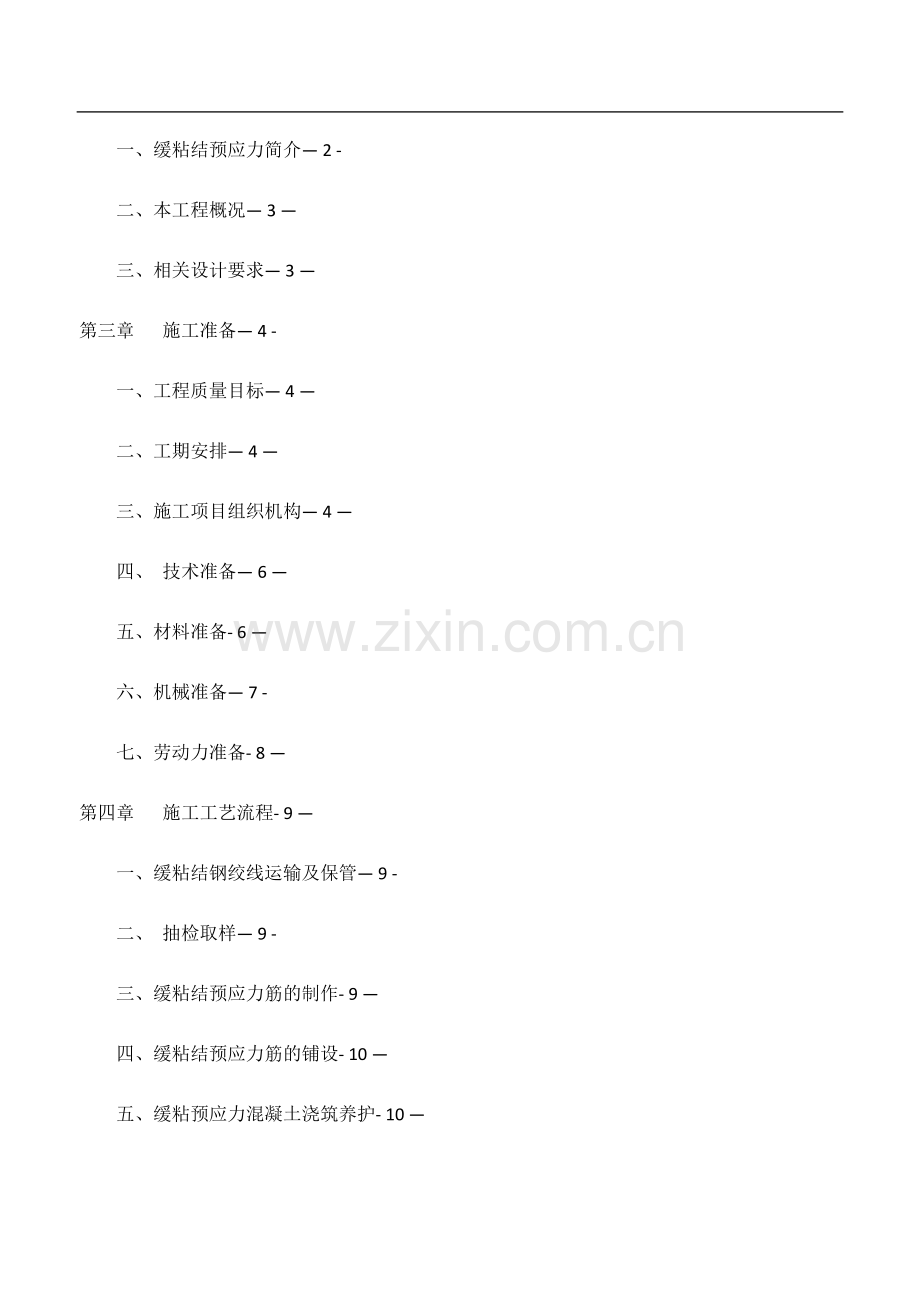

目录
第一章 编制依据- 1 -
第二章 工程概况- 2 -
一、缓粘结预应力简介— 2 -
二、本工程概况— 3 —
三、相关设计要求— 3 —
第三章 施工准备— 4 -
一、工程质量目标— 4 —
二、工期安排— 4 —
三、施工项目组织机构— 4 —
四、 技术准备— 6 —
五、材料准备- 6 —
六、机械准备— 7 -
七、劳动力准备- 8 —
第四章 施工工艺流程- 9 —
一、缓粘结钢绞线运输及保管— 9 -
二、 抽检取样— 9 -
三、缓粘结预应力筋的制作- 9 —
四、缓粘结预应力筋的铺设- 10 —
五、缓粘预应力混凝土浇筑养护- 10 —
六、缓粘结预应力筋的张拉- 10 -
七、缓粘结预应力筋的张拉伸长值— 11 —
八、缓粘结预应力筋的封锚— 13 —
第五章 质量保证措施— 13 —
第六章 安全技术与文明施工措施— 15 —

第一章 编制依据
一、 方案编制依据
1） 设计图纸及业主提供的相关资料。
2） 主体施工组织设计的相关要求。
3） 中国建筑工业出版社出版的《建筑施工手册》。
4） 建设部颁发的《建筑工程施工现场管理规定》。
5） 《企业标准》及《质量保证体系文件》。
二、 规范采用目录
1） GB50204-2015《混凝土结构工程施工及验收规范》
2） 03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》
3） GB50010—2011《混凝土结构设计规范》
4） GB50300—2013《建设工程施工质量验收统一标准》
5） JGJ140-2004《预应力混凝土结构抗震设计规程》
6） GB/T5224—2014《预应力混凝土用钢绞线》
7） CECS180：2005《建筑工程预应力施工规程》
8） JGJ92-2004《无粘结预应力混凝土结构技术规程》
9） GB/T14370—2000《预应力筋用锚具、夹具和连接器》
10） JGJ85—2002《预应力筋用锚具、夹具和连接器应用技术规程》
11） JG/T321—2011《预应力用液压千斤顶》
12） JG/T319—2011《预应力用电动油泵》
13） JGJ33—2012《建筑机械使用安全技术规程》
14） 天津市工程建设地方标准《缓粘结预应力混凝土结构施工技术规程》
第二章 工程概况
一、缓粘结预应力简介
缓粘结预应力技术是预应力技术领域中的一个创新，近年来广泛用于大型体育场，结构复杂的会展中心,大跨度的物流中心、工厂等等.缓粘结预应力体系就是无粘结和有粘结两种体系的结合。在这种体系中预应力筋周围包裹着一种特定的介质-—环氧缓凝粘结胶。前期同无粘结筋一样，钢绞线与缓凝粘结胶之间没有粘结力，后期随着缓凝粘结胶的逐渐硬化，而使预应力筋、缓凝胶和混凝土粘结成一个整体，最终形成有粘结预应力。因此在施工阶段完全按照无粘结体系施工工艺进行施工。缓粘结预应力钢绞线结构不需预留孔道,不需要孔道灌浆。尽管如此,但缓粘结预应力在使用阶段却能发挥有粘结预应力的预应力效果。缓粘结预应力的特点是避免了有粘结预应力技术施工复杂,灌浆质量难以保证的缺点，同时也吸取了无粘结预应力技术施工工艺流程少、进度快的优点.
缓粘结预应力特点：
　　 1、可以抵抗温度变化引起的温度应力,控制结构的温度收缩及表面裂缝.
　　 2、施工简便、速度快.按设计要求铺设→浇筑砼→砼满足强度后张拉→锚固→封锚.无需预埋孔道、穿筋、灌浆等,简化施工工艺，加快施工进度。
3、缩短工期，创造可观的经济效益和社会效益。
预应力混凝土结构采用缓粘结预应力技术。施工过程中必须保证预应力筋的有效锚固,因此施工前必须严格审图，以防漏放预应力筋现象。
二、本工程概况
本工程为位于＊*****，总建筑面积＊＊＊，,为现浇混凝土框架结构，是设计年限为50年的乙类民用建筑。本工程为主体结构中局部大跨度梁和悬挑梁采用缓粘结预应力体系施工,以满足其承载力、变形及抗裂的要求。
三、相关设计要求
本工程中缓粘结预应力体系相关设计要求：
1、缓粘结预应力筋采用Ø17。8高强1860型高强度低松驰预应力钢绞线，其截面积为191mm2，其强度为fptk =1860N/mm2 ；
2、缓粘结预应力筋的固定端采用挤压锚,张拉端采用单孔夹片锚.
3、缓凝胶粘剂要在张拉阶段有自由滑动,1年内固化;
3、预应力筋的铺设梁中水平对称布置，可集团束或并束铺设，与曲线图中矢高一致；
4、预应力混凝土梁强度等级为C40; 当强度达到100％时,方可张拉;张拉完成,张拉端用微膨胀细石砼浇筑。本工程张拉端采用内凹式.
5、张拉力为控制应力为ƃcon＝0。75fptk=1395MPa/mm，则本工程施工时张拉控制力应为266.4KN。实测伸长值与理论计算值的偏差应在正负6%之内。
第三章 施工准备
一、工程质量目标
本工程的质量目标为满足设计图纸、施工方案、国家相关规范、规程的要求,达到质量合格，争创天津市优秀工程.
二、工期安排
我方将根据主体结构施工的进度计划进行施工，确保不影响工程总工期。
三、施工项目组织机构
序号
姓名
职务
主要分管事项
1
郑忠
项目经理
全面管理预应力专项施工的质量、安全、进度；
2
徐长忠
项目副经理
配合项目经理，全面安排现场安全生产活动；
3
冯志江
技术工程师
提供技术方案、技术交底;
4
刘军
质量员
进行现场施工的质量监督和检查；
5
王蕊
资料员
整理各项施工资料;
6
潘翔
材料员
提供现场材料及设备供应
项目经理:贯彻和实施项目质量方针和目标。全面负责项目质量体系的建立、完善和运行。
项目副经理:参与贯彻项目质量方针、目标.参与组织实施质量体系。
技术工程师:全面负责贯彻项目技术质量日常管理，实施质量过程管理事务,负责预应力施工过程中的全面质量监控。主要有以下几点工作：
(1) 做好施工方案；
(2) 做好图纸交底，包括对班组及土建单位的交底;
(3) 对现场解决不了的技术问题，应及时向上级汇报；
(4) 配合监理、总包方及其有关工种做好技术协调工作;
(5) 严格按有关设计文件及有关技术规范检查施工质量（同质量员一同负责)；
材料员及资料员:
(1) 材料进场后，做好预应力钢绞线、锚具等验收、抽检工作,监督材料的现场保护；
(2) 检查张拉设备是否正常工作，规范操作过程。如发现设备不能正常工作，应及时更换设备，并做好设备更换记录；
(3) 会同监理方做好隐蔽工程验收工作;
(4) 做好设计文件及其它有关资料的收集、整理工作；
(5) 做好竣工资料整理工作。
质量员：
(1) 跟踪检查操作人员是否按设计图要求及规范要求进行预应力筋的铺放施工；
(2) 检查混凝土强度是否达到张拉阶段要求的强度;
做好张拉记录的检查抽查工作。如发现张拉结果与设计及规范要求不符应及时通知张拉人员暂停张拉，查明原因,做好相应的技术措施后，再行张拉.
四、 技术准备
根据施工图纸及相关规范、规程的要求，组织精干技术力量进行图纸会审,对需深化部分与设计、现场进行及时沟通,编制有针对性的施工方案，并对相关人员进行技术交底.本工程中预应力梁为L1（L1，e1,e2）直线线型，均为一端张拉，张拉端位置为出板面张拉。
五、材料准备
本工程采用天津固鑫金属制品有限公司生产的17。8(1860MPa）钢绞线，锚具采用天津市乾昌预应力机械有限公司产品.
材料名称
选用型号及规格
产地厂家
RPS钢铰线
d=17。8 fptk=1860MPa
天津固鑫金属制品有限公司
预应力锚具
KM系列，Ⅰ类型(18—1）
天津市乾昌预应力机械有限公司
预应力锚具
KM系列，18-1P型
天津市乾昌预应力机械有限公司
六、机械准备
选用设备及指标表：
千斤顶
高压油泵
挤压机
机械名称
型号
数量
工作能力
油泵
ZB4—500
2
精度1.5级，量程60MPa
挤压机
GYJ350-150
2
与油泵配套使用，额定压力50MPa
千斤顶及配套设备
YCW—50
2
张拉行程300mm,理论拉力500KN
切割机
PWS6—100
1
功率1500KW，
电焊机
J30KW
1
功率为30KW
七、劳动力准备
序号
岗位
人数
分工
1
预应力组班长
1
全面负责预应力工程的施工
2
穿束工
3
负责下料、架立筋绑扎、钢绞线穿束
3
张拉工
4
负责锚具、顶压器、千斤顶的安拆
4
壮工
3
负责钢绞线下料倒运、搬运设备等
第四章 施工工艺流程
一、缓粘结钢绞线运输及保管
材料从厂家订货成功,加工成型后，整盘包装运送到现场.材料进场装卸吊装时，严禁使用钢丝绳或坚硬吊具，防止外包PE套破损,采用专用吊带吊卸。
缓粘结钢绞线堆放应按规格、品种分开堆放在通风良好的地方。当露天堆放时,应放置在垫木上，同时采取覆盖措施,避免雨淋及暴晒，防止PE护套老化。
二、 抽检取样
材料进场后，应在监理单位的见证下，对每种规格、每个批次分别截取3根1米长的钢绞线，进行抽样试验。试验项目包括屈服强度、抗拉强度、伸长率。当有一项不合格时，为该批产品不合格。
每批次截取6个0。5米长的缓粘结钢绞线，放在室温下保存,以直观评判其缓凝效果.
三、缓粘结预应力筋的制作
将缓粘结预应力钢绞线放在平坦干燥的场地上进行下料。首先根据施工图纸的要求计算出下料长度，进行编号下料.预应力筋下料应用砂轮切割机切割，严禁使用电弧和气割。
内埋式的固定端应除去端部部分PE护套，并用丙酮及刷子将缓凝结胶清除干净。内埋式固定端采用挤压锚,挤压锚的内衬弹簧长度为50mm，在专用挤压机下挤压缩径。
固定端处理完的钢绞线端部用热收缩胶带裹紧密封，堆放在避光处等待铺放.
四、缓粘结预应力筋的铺设
缓粘结筋铺放时,应保持顺直，按照施工图的线型标高图布置支撑钢筋，亦可与其它钢筋绑扎,保证束形控制点与设计的位置偏差在允许的偏差值内，本工程中截面高度为300<h≦1500，允许偏差为正负10mm。
张拉端端部的模板应按预留孔的位置进行钻孔处理，放置张拉端穴模。穿束时可多人协同作业,两根并着穿,防止相互扭绞.每根钢绞线的外露长度不得小于1米。
本工程中钢绞线束将采用带状布置，每道梁分成平直的2束在张拉端平顺分开。其离构件边缘的距离不宜小于40mm;
五、缓粘预应力混凝土浇筑养护
缓粘结预应力钢绞线铺设完毕后应进行隐蔽验收，当确认合格后方可浇筑混凝土。 张拉端及固定端混凝土必须振捣密实.混凝土浇筑时严禁踏压碰撞预应力筋、支撑架以及端部预埋部件。在养护期间要多浇水，减少混凝土水化热对缓凝的影响。
六、缓粘结预应力筋的张拉
① 本工程张拉方式为单端出板面张拉.
②当混凝土强度达到100％时,即可进行张拉施工。
③张拉设备选用已进行过配套校验的设备,校验期限在半年之内。
④安装张拉设备使张拉力的作用线与预应力筋的中心线重合，张拉控制力不得超过0。75fptk, 按双控法进行控制，在控制应力下，当实际伸长值与设计计算值相对偏差超过正负6％时,应暂停张拉。
⑤根据每道梁的情况,张拉应分批、分阶段对称张拉，本工程按从中间向两边逐根张拉。分别做好张拉记录。
0→10%σcon(读初始伸长值L1并作记录)→20％σcon（读伸长值L2并作记录)→σcon(量测伸长值L3并作记录)→持荷两分钟→卸荷至零。
七、缓粘结预应力筋的张拉伸长值
1、理论伸长值计算公式及参数的采用
按《公路桥涵施工技术规范》JGJ041-2000推荐的公式进行计算。
（1)
式中:PP——预应力筋的平均张拉力(N），直线筋取张拉端的拉力，本工程预应力筋线型为L1（L1,e1，e2）直线型；当预应力筋为直线时PP=P.
L——预应力筋的长度（mm）；
AP—-预应力筋的截面面积（mm2）；17.8为191mm2 ；
EP--预应力筋的弹性模量(N／mm2)。
2、张拉控制应力的确定
根据《城市桥梁工程施工与质量验收规范》CJJ2—2008的8.4。3条规定:预应力筋的张拉控制应力必须符合设计规定，本工程设计的控制张拉应力σcon＝0。75 fpk＝1395 Mpa.
由此可得，P=fptk＊AP＊ 0。75=1860*191＊0。75=266。4KN
3、预应力筋的长度
预应力筋的长度为各段之和，即斜线段6710+直线段4000＝107100mm。
4、理论伸长值按公式计算
式中：PP——预应力筋的平均张拉力(N）;PP＝266400N。
L——预应力筋的长度（mm）；长度L＝10。71m；
AP—-预应力筋的截面面积(mm2）;AP＝1×191＝191mm2;
EP-—预应力筋的弹性模量(N／mm2)。EP＝1。95×105Mpa,
把数值代入公式：采用一端张拉，一端的理论伸长值Δ＝76。6mm.
5、实际伸长值的长度
根据实际伸长值可在正负6％理论伸长值范围之内,因此实际伸长值在72-81。2mm之间均为合格;
八、缓粘结预应力筋的封锚
缓粘结预应力筋张拉完成后即可切割工作长度内多余钢铰线,用手提式切割机进行，露出锚具外的钢铰线长度不小于30mm.最后用细石混凝土封闭,预应力筋外混凝土保护层厚度应大于25mm。
第五章 质量保证措施
1. 本项目实行创优目标管理,预应力施工是本结构工程的特殊工序,应认真仔细对待,必须树立百年大计，质量第一的思想，确保预应力工程质量达优.
2. 熟悉图纸及施工工序，做好施工人员的技术交底工作。
3. 加强施工过程中控制，经常抽查、复核施工中相关数据、尺寸。做好钢铰线、锚具等验收工作.
4. 混凝土试块多做三组现场同条件养护，以便提供张拉时砼的强度。
5. 做好张拉记录的检查抽查工作，如果发现张拉结果与设计及规范要求不相符应及时通知张拉人员暂停并查明原因。
6. 重点检查预应力筋位置、绑扎情况，铺放完成后做好隐蔽工程验收记录单。
7. 预应力张拉必须有检测中心的试块强度报度,且强度达到设计要求。
8. 预应力钢丝下料后，应经调直处理，成束时应梳理均匀,确保顺直而不交叉扭转，搬运钢丝束时提点、掮点、吊点距离不应大于3m,端部悬出长度不得大于1。5m。
9. 锚固端处理完毕，另一端安装前用密封胶带或塑料热缩管封裹.
10. 预应力筋初张拉时应先使钢丝略为拉紧，并同时调整锚圈、垫圈及千斤顶的位置，使孔道锚具、千斤顶三者轴线互相吻合,注意使每根钢丝受力均匀，当钢丝束达到初应力时，打紧楔块，并在钢丝束上进行标记作为测量钢丝伸长值的终点.
11. 张拉中应避免预应力钢绞线的滑丝、断丝，发生滑丝、断丝应暂停张拉，查明原因采取纠正措施后恢复张拉。对于有粘结预应力钢绞线,断丝或滑丝的数量严禁超过同一截面预应力总根数的3%，且每束钢绞线不得超过一根。
12. 对所进材料进行质量控制：
A. 预应力钢铰线:应符合“高强度低松弛预应力混凝土用钢绞线”Q/HYAN01-94。应有出厂质量证明书或试验报告单。外观无锈斑或机械损伤、无折弯、无断丝、直径符合要求。力学性能检查以不大于60吨为一验收批进行拉力试验，包括直径检验、屈服强度、抗拉强度和伸长率.同时测定其弹性模量,以计算、校核张拉伸长值。
B. 预应力锚具：Ⅰ类锚具,符合《预应力筋用锚具、夹具和连接器应用技术规范》JGJ85—-2002的规定，应有出厂合格证和试验报告单.同批材料和同一工艺生产的锚具，以不超过1000套为一验收批进行外观检查和硬度试验并做抽检记录。外观检查应表面无裂缝，尺寸偏差不超过产品标准。生产厂应提供相应批号锚具的静载锚固性能、疲劳性能及周期荷载试验合格证明，当设计规定需另行抽样试验时，应委托具有资质的专门机构进行。
C. 预应力张拉机具及仪表应有标定检验报告，校验期限为半年。本工程千斤顶张拉设备由天津市建筑工程质量检测中心负责标定。
D. 做好张拉记录、灌浆记录、做好各项技术复核工作.
13。 材料复试计划：
钢铰线：一组（1米长3根)
锚具(挤压锚）：KM18—1型 6套
锚具：KM18-1P型 6套
14。 储存、运输：
预应力筋锚具和连接器储存、运输及使用期间应避免锈蚀、沾污、混淆和遭受机械损伤.
15。 及时做好并整理以下技术资料：
A. 钢绞线、锚具出厂质量保证书；
B. 钢绞线、锚具质量复检报告;
C. 预应力张拉设备标定检验报告；
D. 预应力张拉记录；
E. 预应力设计变更的文件;
第六章 安全技术与文明施工措施
一、安全技术措施
1、全体施工人员应牢固树立起“安全第一,预防为主”的思想观念,发现隐患立即整改，将事故隐患消灭在萌芽状态。
2、加强安全意识，进入施工现场必须戴好安全帽。
3、高空、临边张拉作业应搭设脚手架或操作平台，脚手架应牢固可靠、有装卸操作千斤顶用面积,并有可靠的护栏。
4、作业中要特别注意张拉安全，在任何情况下人员都不得站在预应力筋张拉的两端，在千斤顶后1。5～2m处设置防护板，以免千斤顶与销子脱节发生“飞顶”事故。
5、张拉时发现以下情况，应立即放松千斤顶，查明原因，采取措施后张拉。
（1） 断丝、滑丝或锚具碎裂；
（2） 混凝土破碎，垫板陷入混凝土；
(3） 孔道中有异常声响；
（4) 达到张拉力后，伸长值明显不足，或张拉力不足,预应力筋已被拉动并继续伸长.
二、文明施工措施
1、以文明工地为目标组织施工.
2、做好现场材料分类归堆，并做好相应标识牌。
3、在施工现场做好落手清工作，做到工完场清。
4、进入施工现场，必须佩戴好胸卡，表明工作岗位,统一编号。
5、进入施工区域，严禁吸烟.
