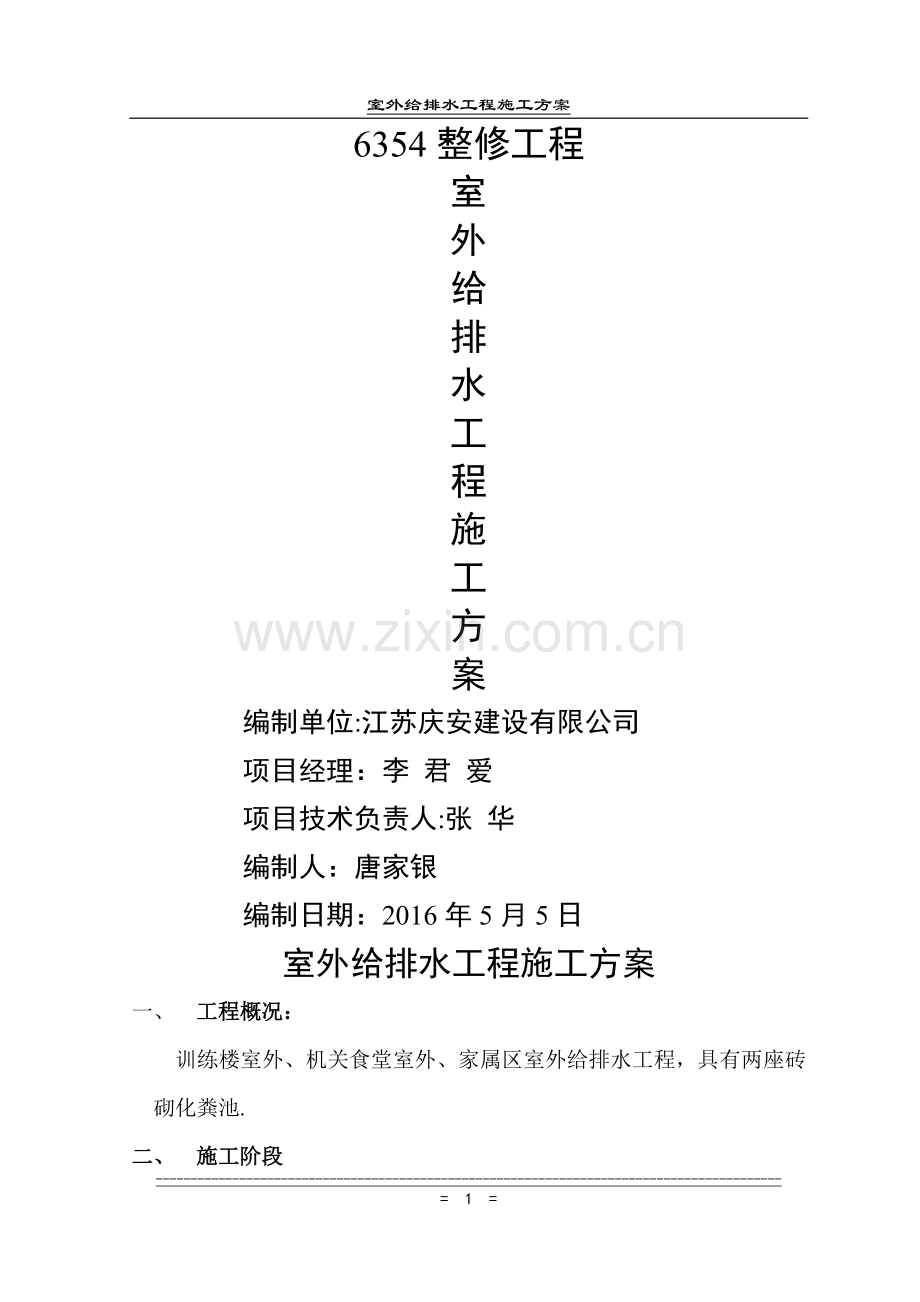

室外给排水工程施工方案
6354整修工程
室
外
给
排
水
工
程
施
工
方
案
编制单位:江苏庆安建设有限公司
项目经理：李 君 爱
项目技术负责人:张 华
编制人：唐家银
编制日期：2016年5月5日
室外给排水工程施工方案
一、 工程概况：
训练楼室外、机关食堂室外、家属区室外给排水工程，具有两座砖砌化粪池.
二、 施工阶段

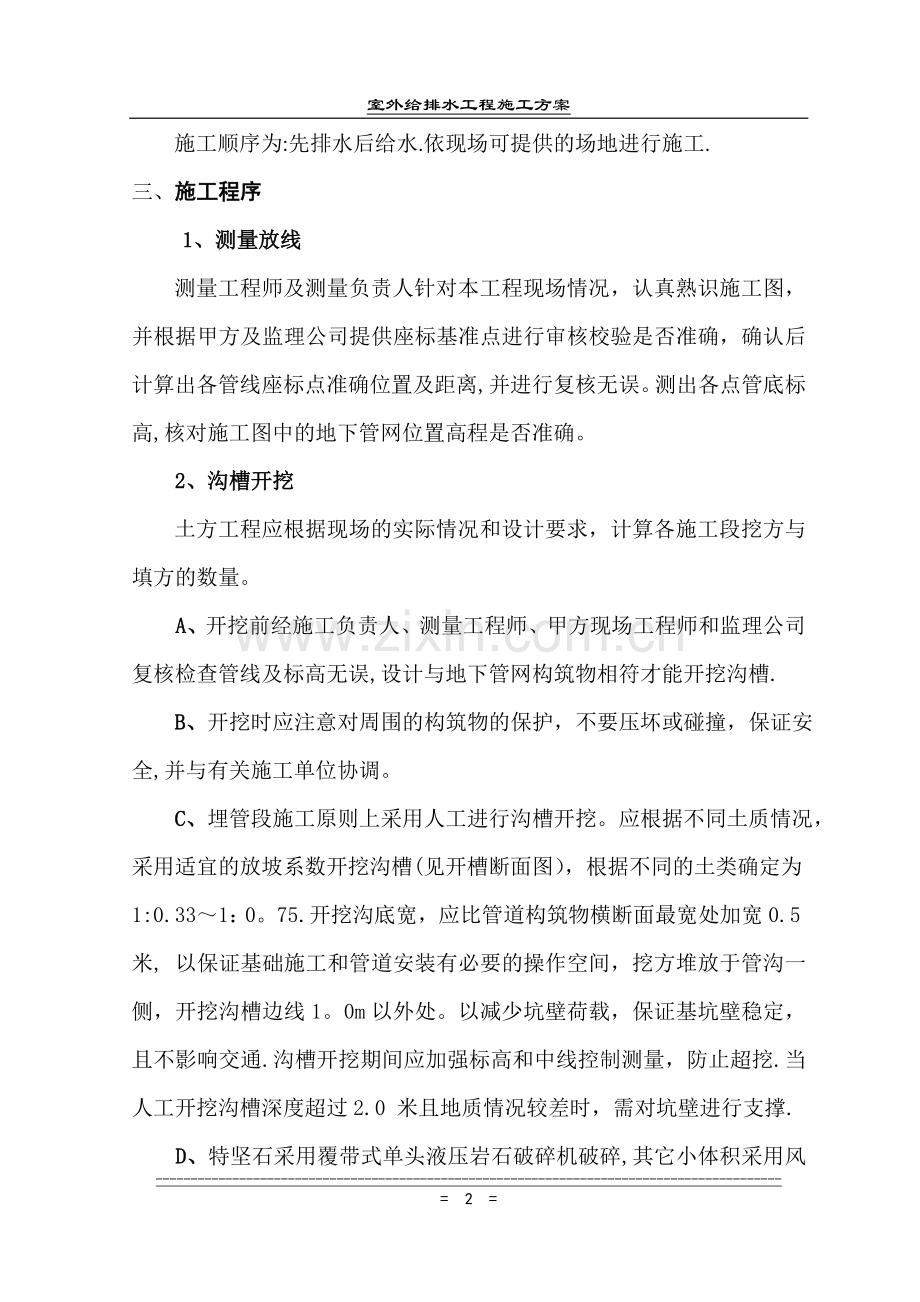

施工顺序为:先排水后给水.依现场可提供的场地进行施工.
三、施工程序
1、测量放线
测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离,并进行复核无误。测出各点管底标高,核对施工图中的地下管网位置高程是否准确。
2、沟槽开挖
土方工程应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。
A、开挖前经施工负责人、测量工程师、甲方现场工程师和监理公司复核检查管线及标高无误,设计与地下管网构筑物相符才能开挖沟槽.
B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全,并与有关施工单位协调。
C、埋管段施工原则上采用人工进行沟槽开挖。应根据不同土质情况，采用适宜的放坡系数开挖沟槽(见开槽断面图），根据不同的土类确定为1:0.33～1：0。75.开挖沟底宽，应比管道构筑物横断面最宽处加宽0.5米,以保证基础施工和管道安装有必要的操作空间，挖方堆放于管沟一侧，开挖沟槽边线1。0m以外处。以减少坑壁荷载，保证基坑壁稳定，且不影响交通.沟槽开挖期间应加强标高和中线控制测量，防止超挖.当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑.
D、特坚石采用覆带式单头液压岩石破碎机破碎,其它小体积采用风镐破除。
E、施工排水：施工期间为保持管沟槽底内干燥，根据埋管段实际情况，采用以下方式进行排水：a、埋管施工的沟槽开挖，管道安装应由低向高进行，以利自然排水；b、开挖沟槽一侧设排水沟,平坡段每间隔一定距离设集水坑，采用抽水机进行排水。
3、管道基础
管道基础，视地下土质情况而定。管槽开挖后，如遇橡皮土，密实度不符合规范要求的,需做换土处理，然后进行分层夯实。给水管沟底铺设200mm厚砂垫层，即可安装管道.回填进行分层夯实回填。
如遇基槽土质松软，不符合设计要求的,必须提请甲方和设计院确定施工方案及工程量。正常情况基础施工处理须严格按照有关规定进行。
4、管道安装
A、吊装下管
管道安装采用人工。管道安装前必须对垫层的标高进行复测，并先定出节点和构筑物的位置。
管道安装时，严格控制管口中心高程及左右偏移，除图纸中规定外，不得大于5mm，高程偏差控制在±20MM内，直管至少每两节测一次，弯管、渐变管每节测一次。每节斜率不得超过1.5/1000。管道安装后逐节或逐段管口的椭园度不得超过3D/1000（其中D为管道直径)。
D、双壁波纹管安装
(1)下管前，就图纸要求进行排管，检查管节和承口朝向与图纸是否相符。
（2）管子吊运及下沟时，应采用可靠的吊具，应平稳下沟，不得与沟壁或沟底相碰撞，应保证槽壁不坍塌。
（3）下管后，应对管膛进行清理,不得有异物存在.管道安装和铺设中断时，应用塞子或堵板将敞口封闭，不要将工具和材料放在管内.
(4）稳管时，每根管于必须仔细对准中心,管底应与管基紧密接触，管轴线和坡度应经仪器检测，并经监理工程师核准后加固稳管。
(5)安装时，应使管内底高程符合图纸规定,接口内平顾，在一个井段内应按图纸要求，挑选管壁厚度一致的管子安装。
(6)沟槽基底与检查井的底槽跨空处安管时,应将管下处理填实，当在检查井处安装需要断截短管时，其破茬不得朝向检查井内。
（7)稳管后填砂包管，承包人应及时将管内多余灰浆拉掉。
（8）在铺设前，承包人应将承口内部及插口外部洗刷干净，管于安装应经仪器控制进行，使管中线位置和管内底高程符合图纸要求;接口环形缝应均匀一致,接口缝填揭密实，口部抹成斜面;及时清除管内砂浆，接缝成活后应进行养护。
5、材料准备
由于工期紧，各专业施工队伍交叉作业施工，场地小、施工作业面狭窄，所需给水管管、排水管、阀门、水泥、砂等材料保证在使用前1—2天运达现场，以保证施工进度的顺利进行。
6、管道试压
各道工序完成，经检验符合要求后进行水压试验。
A、 水压试验前堵板安装。
B、水压试验时，必须有接收单位质量检查负责人、甲方代表、
监理公司等单位代表参加。
C、试验要求：稳压1小时后压力降不大于0.05Mpa为合格,然后降至工作压力进行检查,压力应保持不变,不渗不漏。
D、污水管道闭水试验
(a）污水管道必须按图纸要求有关规定进行闭水试验。
（b）管道的闭水试验应在管道、检查井外观检查合格，管道未作回填土，沟槽内无积水,全部预留孔洞封堵严密、牢固,并报监理工程师核准后方可进行。
7、土方回填及外运
　 A、水压试验后的管槽紧接进行回填夯实,原土夯实，并按设计要求密实度达95％。回填素土密实度达95%以下者，视为不合格，回填后的余土组织外运.
B、管道施工经质检部门检验后,采用边施工边回填细砂,回填范围至管径上方20CM的管子胸腔两侧夯实。同时处理余土外运.
C、土方回填施工按要求分段、分层填筑，每层厚度不超过30cm。采用蛙式或振动式打夯机夯实填土。分段填筑时还应预留0。3m以上的搭接平台,与下段施工相互衔接。
D、在管沟开挖及回填过程中，根据实际情况及时将余土用汽车外运。
8、给水管道冲洗消毒
管道试压验收合格后，收尾工序紧接安排管道冲洗消毒。
1)、第一次冲洗:首先打开进水阀门进行冲洗，在一定时间内检查排放出来的水达到基本清透，无杂物时，停止冲洗,关闭进水阀门，即组织投药。先将漂白粉溶解成药液后，用水泵慢慢压进管内,药液投完后开启进水阀少许，让药液均匀的散在管内,直至排水口处闻到药味时，即关闭进水阀和排水阀，让管内药液进行24小时消毒过程。
2）、第二次冲洗：经24小时消毒后进行二次冲洗，按第一次同样方法进行，待出水质清透无杂质、无药味即进行水质取样化验,完成冲洗消毒的全过程。
9、检查井及阀门井砌筑
A、检查井、阀门井砌筑严格控制井室底垫层,混凝土应严格按规范设计配合比下料。
B、检查井、阀门井的砌筑应注意红砖先淋水，使砌筑时红砖吸水率不小于35％。
C、砌筑时应随时检测直径尺寸，注意井筒的表面平整.
D、井内壁抹面应光滑，砂浆配比为1:2。5.
E、井内爬梯应与井盖口边位置一致，铁爬梯安装后，在砌筑砂浆及砼未达到规定抗压强度前不得踩踏.
四、施工组织及布署
1、组织机构与专业技术队伍
A、组织机构
为承建此项工程，我公司组建以李君爱为领导的项目经理部，处理有关工程管理的日常事务,并建立相应的现场管理机构.下设质量、安全、技术、财务、计划统计部。各部门选配经验丰富、技术业务精湛、事业心和责任感强的人员任职，使整个经理部管理层人员精干、协调能力强、工作效率高、综合素质好.项目经理部职责是：高度集中、统一指挥、内外协调、全面负责和加强对该工程的生产指挥和技术管工作。
B、专业技术队伍
我公司技术力量雄厚，各类专业技术人员应有尽有，能充分胜任该工程的技术工作,为保质保量完成本项工程，我公司组建强大的技术骨干力量，全职满负荷投入工作.
2、施工机械设备及人员配置
A、施工机械设备
根据工程的性质，我公司配备了2台电热熔焊接机和4台，车辆2台等施工必须的设备,并根据需要随时增加设备。
B、主要工种人员配备
除配备施工经验丰富的管理干部和技术干部，选用熟练领班人员和技术人员进行直接生产操作。工程施工的主要工种人员配备见劳动力需用计划表.
劳动力需用计划表
序号
工种名称
人数
进场时间
1
电 工
2
开工进场
2
管道工
4
开工进场
3
给水管电热熔焊接工
1
开工进场
4
汽车司机
1
开工进场
5
民 工
10
开工进场
管 道 施 工 工 艺 图
施工准备工作
测量放线
管槽土石开挖
管道基础
管道安装
污水闭水、给水试压
土方回填
管道冲洗消毒
竣工测量
排水管备料
给水管备料

附图
工 程 质 量 控 制 程 序 图
学习图纸和技术资料
材料和劳动力准备
学习操作规程和质量标准
测量仪器准备
准备工作
分部分项工程书面交底
机械设备准备
班长及骨干参加
清理现场
技术交底
中 间 检 查
克服上道工序弊端的扑救措施
自 检
办理上道工序交接手续
严格执行操作规程
施 工
隐蔽工程验收签证
按图施工
现场文明施工
处理好工序间的搭接
质量评定
不合格的处理返工
执行验评标准
材料合格证
按规定抽检
资料整理
试验记录
回 访
自检记录
质量问题无偿服务
质量评定记录
隐蔽工程验收记录
施工记录
事故处理记录
完 成 进 度

甲方或监理检查

使用过程
