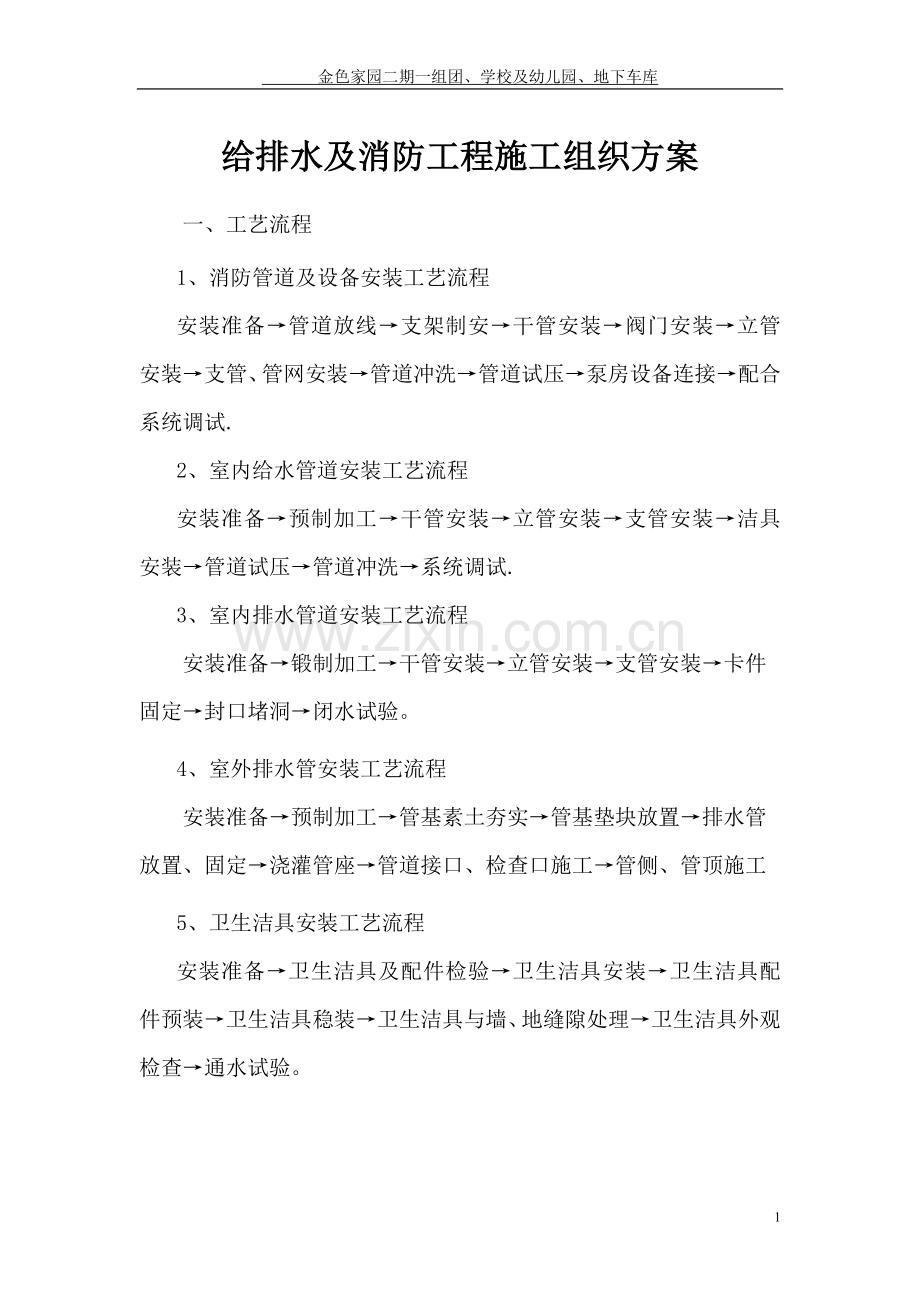

1、 金色家园二期一组团、学校及幼儿园、地下车库给排水及消防工程施工组织方案一、工艺流程1、消防管道及设备安装工艺流程安装准备管道放线支架制安干管安装阀门安装立管安装支管、管网安装管道冲洗管道试压泵房设备连接配合系统调试.2、室内给水管道安装工艺流程安装准备预制加工干管安装立管安装支管安装洁具安装管道试压管道冲洗系统调试.3、室内排水管道安装工艺流程安装准备锻制加工干管安装立管安装支管安装卡件固定封口堵洞闭水试验。4、室外排水管安装工艺流程安装准备预制加工管基素土夯实管基垫块放置排水管放置、固定浇灌管座管道接口、检查口施工管侧、管顶施工5、卫生洁具安装工艺流程安装准备卫生洁具及配件检验卫生洁具安装

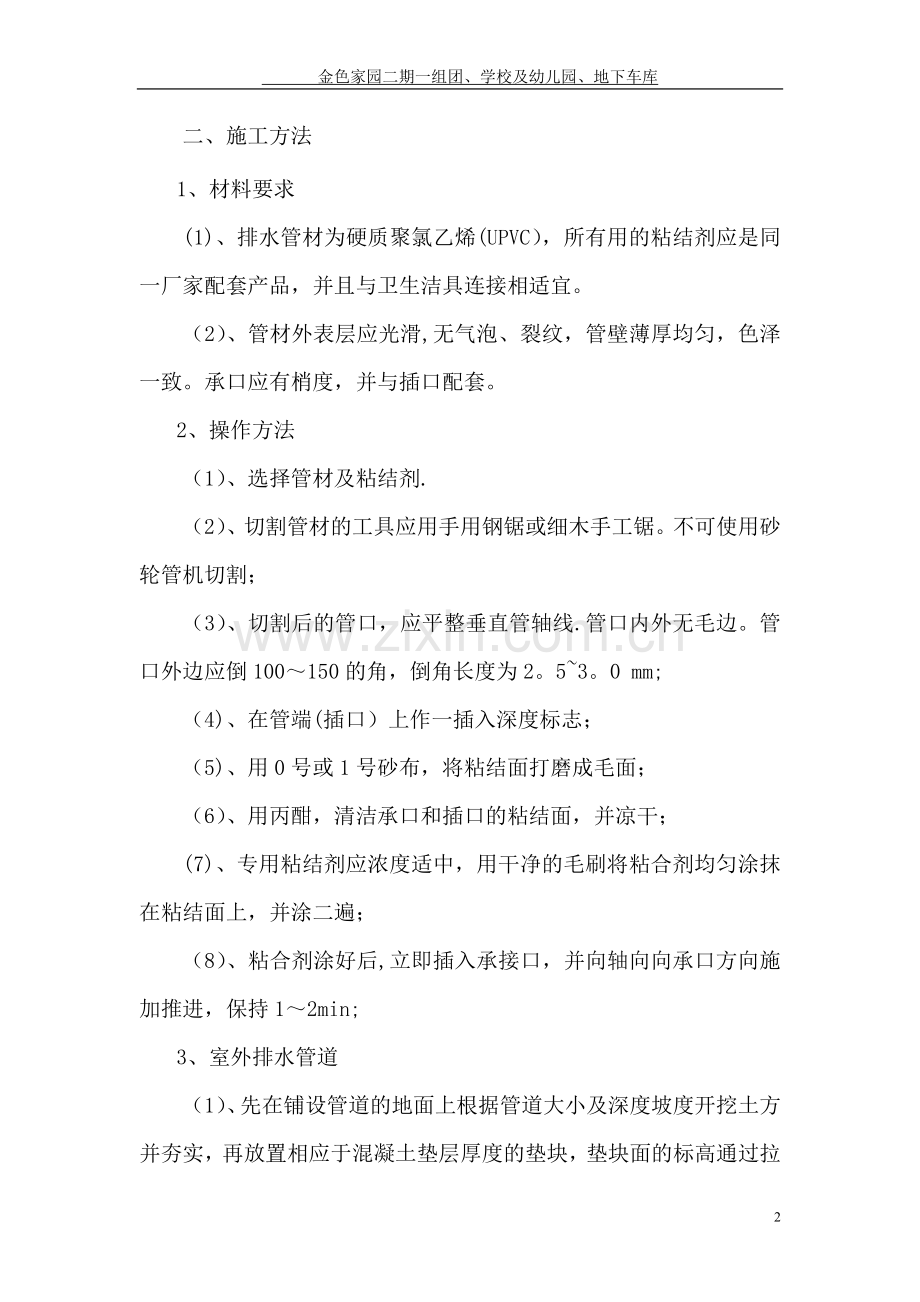

2、卫生洁具配件预装卫生洁具稳装卫生洁具与墙、地缝隙处理卫生洁具外观检查通水试验。二、施工方法1、材料要求(1)、排水管材为硬质聚氯乙烯(UPVC),所有用的粘结剂应是同一厂家配套产品,并且与卫生洁具连接相适宜。(2)、管材外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。承口应有梢度,并与插口配套。2、操作方法(1)、选择管材及粘结剂.(2)、切割管材的工具应用手用钢锯或细木手工锯。不可使用砂轮管机切割;(3)、切割后的管口,应平整垂直管轴线.管口内外无毛边。管口外边应倒100150的角,倒角长度为2。53。0 mm;(4)、在管端(插口)上作一插入深度标志;(5)、用0号或1号砂布,将粘结面
3、打磨成毛面;(6)、用丙酣,清洁承口和插口的粘结面,并凉干;(7)、专用粘结剂应浓度适中,用干净的毛刷将粘合剂均匀涂抹在粘结面上,并涂二遍;(8)、粘合剂涂好后,立即插入承接口,并向轴向向承口方向施加推进,保持12min;3、室外排水管道(1)、先在铺设管道的地面上根据管道大小及深度坡度开挖土方并夯实,再放置相应于混凝土垫层厚度的垫块,垫块面的标高通过拉线控制,排水管铺设固定在垫块上,然后浇灌混凝土管基,管接口位置根据实际情况预留位置结合.(2)、排水管道采用承插接口,对口时,将插口插入承口底部时要听到顶撞声,停止顶插时的反弹可以使对口留有空隙.接口材料有水泥砂浆和沥青油膏。(3)、较长管线安
4、装一段,回填一段,防止管道管件长期裸露;回填土从管子两侧开始,边回填边夯实。4、卫生洁具(1)、卫生洁具的规格、型号必须符合设计要求,并有出厂产品合格证。卫生洁具外观应规矩、造型周正、表面光滑、美观、无裂纹、边缘平滑、色调一致。(2)、卫生洁具零配件规格必须标准,质量可靠,外表光滑、电镀均匀、螺纹清晰、锁母松紧适度,无砂眼等缺陷。所有洁具零配件要有产品出厂合格证。(3)、洁具安装的排水管径的最小坡度必须符合设计要求和规范规定。支、托架防腐良好,埋地平整稳固,洁具放置平稳、牢靠,支架及洁具接触要紧密,卫生洁具排水口与排水管承口的连接处必须严密不漏。洁具安装完工后要作通水试验。(4)、稳装卫生器具
5、的螺栓应符合国家标准图的规定,并扩载牢固:在轻质隔墙上安装卫生器具,应尽量采用落地式支架。如果必须固定在墙上时,需采取锚固措施,并且不要影响后背墙面的完整。(5)、为了使卫生器具与墙面贴紧,安装前首先要找好墙面的平整部位,然后再用水平尺找好卫生器具的水平;使用的卫生器具支架,应符合国家标准图要求,要有足够的刚度和稳定性;需要预埋螺栓固定的卫生器具,不允许后剔孔埋螺栓用射钉枪锚定的方法(易破坏防水层)。(6)、背水箱坐便器安装将坐便器预留排水口周围清理干净,取下临时管堵,检查管内有无杂物,将坐便器出水口对准预留排水口找平找正后,装好固定螺栓,将坐便器排水口及排水管口周围抹上油灰后将便器对准螺栓找
6、平,找正,螺栓上套好胶皮垫,眼圈上螺母拧至松紧适度;将水箱固定螺栓装在墙上,将水箱挂在螺栓上找平,找正,与坐便器中心对正,螺栓上套好胶皮垫,带上眼圈,螺母拧至松紧适度。(7)、洗脸盆安装将脸盆支架找平载牢,将脸盆置于支架上找平,找正,带上螺栓松紧适度,然后将存水弯上节拧在排水口上,再将存水弯的缠油盘根绳插在排水管口内,将胶垫放在存水弯的连接处,把螺母用手拧紧后调直找正,再用扳手拧至松紧适度,用油灰将下水管口塞严,抹平。5、管道支、吊架(1)、架空管道采用管卡吊杆安装,详见国标图集96S341,吊杆最大间距按验收规范(GB5026897)确定,吊杆可焊接或采用螺栓固定.(2)、管道支吊架的位置以
7、不妨碍设备安装及其他管道安装,保证管道不变形、牢固为原则。(3)、管道支吊架的间距不能超过下表数据: a、钢管水平安装支架:管道支吊架间距表公称直径(mm)1520253240507080最大间距m不保温1.533.544.5568保温1。5222.53344公称直径(mm)100125150200250300最大间距m不保温8。5789.51012保温4。556788。5b、给水立管管卡安装要求:层高H5m时,每层设一个.层高大于5米时每层设两个。硬质聚乙稀管支架:外径(cm)最大支架间距(m)立管横管400。4501.50。5752.00.751102。01.101602。01.60管道支
8、吊架的间距,位置还应根据现场情况而定,支架、吊架应保证平整、垂直、平行。管道焊接焊缝距管道弯曲点,吊架边缘应大于50mm。架空管道连接口附近应加设吊架。三、给排水系统安装施工技术要点1、给水引入管穿越承重墙或基础时,预留洞口,一般管顶上部净空不小于0。15米,而且室外给水管道或坡向闸门井、水表井,其坡度不小于0.003,均需安装泄水闸门,给水引入管穿越沉降缝或伸缩缝时,大管径采用橡胶接头连接,小管径采用丝扣弯头连接。2、给排水管穿越建筑外墙,天面板及厨房板处,应预埋水管套(详见国标S312页8-81V型刚性防水套管),其余穿越处可预埋一般套管,UPVC管具体安装详见国标96S341页13。3、
9、管道穿墙处不得有接口(丝接或焊接),管道穿过伸缩缝处应设置伸缩节.4、螺纹连接时,管道螺纹应规范,断丝或缺丝不得大于螺纹全扣数的10%,并应一次拧紧,不得倒回;只露出23牙螺纹并作防锈处理。5、给水立管的固定应符合规范的要求,阀门的安装位置要考虑便于开启和检修.6、给水支管安装支架位置应正确,配水口应平行于墙面,暗配支管应先试压后隐蔽。7、采用丝接时接口的麻丝不能露于管道的内部,以防日久腐化,影响设备的工作特性。8、采用焊接时为保证焊口的质量,采用分层焊接,注意焊口错开。9、钢管施工完毕,进行除锈处理,然后刷油漆。10、管道坡度:(1)、室内生活给水管道,其横管安装时宜有0.0020.005的
10、坡度坡向泄水装置。(2)、室内生活排水管坡度采用标准坡度:管径坡度管径坡度D50=0。035D200=0.008D70=0.025D250=0.008D100=0。02D300=0.005D150=0.0111、室外硬质聚乙稀排水管埋地铺设时,沟底应连续平整,沟底不得有碎石,硬块和其他突出物;管道可直接铺设在未经挠动的原土地基上,如地基为岩石、砾石时,必须在其上铺设细土或砂垫层,其厚度为0.150.20m。12、室外排水管道在检查井中采用流槽连接,其衔接方法基本上采用管顶平接;排水支管接入检查井时,如支管有300-1000 mm跌水,可不用流槽而直接跌水接入,如无跌水时,则应用流槽相连.13、
11、室内消防系统的钢材、管材、各类阀件及附属制品零配件等,应有出厂证书及产品合格证书并附带公安消防部门的检验认可证书。进入现场后,安装使用前做检查、验证工作,必须符合有关规范、部颁标准及消防监督部门的规定和要求.14、按照施工安装进度计划核对进场后的材料数量,检验其规格、型号、尺寸、质量是否符合设计图纸要求。15、消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。金属箱体无锈蚀、划伤、箱门开启灵活。箱体方正,箱内配件齐全,栓阀外形规矩、无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证。16、消防栓的安装应严格按规范中的有关规定安装,栓口应朝外,阀门中心距地面为1.1m,阀门距箱侧面
12、为140mm,距箱后内表面为100mm,水龙带应根据箱内挂钉或水龙带盘上.17、管道连接坚固法兰时,检查法兰端面是否干净,采用35mm的橡胶垫片,法兰螺栓的规格应符合规定.紧固螺栓应先收紧最不利点,然后依次对称紧固。法兰接口应安装在易拆装的位置.18、焊接按规范操作,根据不同的管道和管壁厚度选用焊条,并采用适当的电流、电压.焊接速度进行焊接.使用电焊机时,应根据其焊接材料等条件考虑其极性.19、不同管径的管道焊接,连接时如两管径相差不超过管径的15,可将大管端部缩口与小管对焊,如果两管相差超过小管径15%,应加工异径短管焊接。20、走廊吊顶内的管道安装与通风管道的位置要协调好。21、消火栓支管
13、要以栓阀的坐标,标高定位甩口,核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好,栓阀侧装在箱内时应在箱门开启的一侧,箱门开启应灵活。22、水泵配管安装应在水泵定位找平找正,稳固后进行。水泵设备不得承受管道的重量。安装顺序为逆止阀,阀门依次与水泵紧牢,与水泵相接配管的一片法兰先与阀门法兰紧牢,和线坠找直找正,量出配管尺寸,配管先点焊在这片法兰上,再把法兰松开取下焊接,冷却后再与阀门连接好,最后再焊接与配管相接的另一管段。23、配管法兰应与水泵、阀门的法兰相符,阀门安装手轮方向应便于操作,标高一致,配管排列整齐。24、消火栓配件安装,应在交工前进行。消防水龙带应折好放在挂架上或卷实、盘紧放在箱内
14、,消防水枪要竖放在箱体内侧,自救式水枪和软管应放在挂卡上或放在箱底。消防水龙带与水枪、快速接头的连接,一般用14号铅丝绑扎两道,每道不少于两圈,使用卡箍时,在里侧加一道铅丝,设有电控按钮时,应注意与电气专业配合施工。25、管道与阀门,水表等附件连接时,附件两端应设固定支承件.项 目允许偏差(mm)水平管道纵横方向弯曲每米5每10米不大于10架空、地沟、埋地每10米不大于10立管垂直度每米3高度超过5米不大于1010米以上每10米不大于10平行管道和成排阀门在同一直线上间距326、管道安装要做到横平竖直,器具供水口标高位置要准确。27、法兰阀门安装时,需进行阀体手把开启关闭动作检查,管道设备连接
15、时,法兰需采用双面焊接,法兰固定罗栓外露丝扣23扣。丝扣阀门连接时,阀前须设活接配件,以方便日后拆卸维修.阀门安装位置要合理,方便操作,成排阀门安装时,标高要一致,操作轮朝向也需统一,保证整体美观。28、排水管的打口应严密,加强接口水泥的养护,覆土前应进行闭水试验及防护.29、排水支管不得穿越沉降缝,烟道,风道,排水管暗敷时,检查口应设检修门。30、室内排水立管上的检查口,底层和有卫生器具的最高层必须设置,如屋顶为上人屋顶,可利用立管伸顶通气管口清通时,顶层可不设检查口,其他每隔两层设置,检查口高出本层楼面,一般1.0米,且高出该层卫生器具上边缘150mm.31、排水管道的横管和横管,横管与立
16、管的连接,应采用45三通或45四通或90斜三通或90斜四通,立管顶部与出户管连接处,应采用两个45弯头,或采用弯曲半径不小于4倍管径的90弯头。32、所有卫生器具自带或配套的弯水管,其水封深度不得小于50 mm.33、在不上人的屋面上排水通气管应伸出屋面0.3米,常有人停留的屋面上,通气管应伸出屋面2米且设通气帽,防止杂物进入管道。34、其他(1)、配合土建预埋,预留的管道、孔洞应核准专业图纸,以免发生错误和遗漏,并检查位置、标高,正确后才进入一下工序。(2)、设备安装按说明书要求安装,先根据图纸及设备基础确定平面位置,布置管道,选出工艺安装图后施工,确保管道安装合理美观。(3)、管道穿防护墙
17、应按规范要求预留套管.四、管道试验、系统调试1、管道冲洗冲洗包括吹洗、冲洗两个步骤。水管安装前必须进行吹垢抹拭,排除管口内垢物,安装后需进行分段分层及整体逐级用水冲洗排污,换水排放,不得循环,保证管内清洁干净.冲洗干净后方可进行试压。2、给水管道及压力排水管道试验根据设计要求,本工程生活给水系统(及压力排水管道)试验压力为1.2Mpa,消防栓给水系统试验压力为15Mpa,十分钟试验压力下降不超过0。05Mpa,然后将压力降到工作压力进行外观检查,以不渗不漏为合格.3、水池试验水池作满水试验,4小时不漏水为合格.当天面水箱、地下水池清洁干净后,可以装满干净水进行冲洗,首先打开各种龙头放水,冲洗铁
18、锈及杂物,然后加入适量漂白粉消毒,再进行冲洗,直到排出的水质符合要求。水池、管道消毒冲洗后,采样化验,化验结果归档。4、消防栓给水系统调试消防栓系统调试时检查消防栓充实水柱能否达到要求,水泵能否启动。 5、排水管道通水试验(1)、内暗装或埋地的排水管,在隐蔽前须做灌水试验,其灌水高度应不低于底层地面高度,实验方法是满水15min后,再灌满延续5min,液面不下降为合格,并必须检查标高、坡度,合格后方可隐蔽。(2)、室内排水系统,按给水系统的1/3配水点同时开放,检查个排水点是否畅通,接口处有无渗漏。低压配电与照明施工组织方案一、工艺流程1、明敷钢管、线管安装工艺流程预制支架、吊架,抱箍铁件、管
19、弯、盒、箱及管路固定点位置管路固定管路敷设管路入盒箱跨接地线(金属管)防腐处理(金属管)。2、暗敷钢管、线管安装工艺流程预制抱箍铁件、管弯、盒、箱测定盒、箱及管路固定点位置管路敷设管路连接焊接地线(金属管)防腐处理(金属管).3、金属桥架安装工艺流程预制支架、吊架、抱箍铁件测定盒、箱及桥架固定点位置桥架切割、安装线缆敷设跨接地线防腐处理.4、线管穿线操作工艺流程选择导线穿带线扫管放线及断线护口导线与带线的绑扎导线连接线路绝缘检查.二、施工方法1、电气管道敷设(1)、明配线管安装前首先要根据走向安装支吊架,然后安装线管。镀锌线管制弯时用弯管器制弯。镀锌线管连接时管端用绞板套丝,接上接头,使管段与
20、管段或管段与线合接起来,同时做好跨接连接。项 目弯曲半径弯扁度明配管管子有一个弯4D0.1管子有二个弯6D0.1(2)、管道制弯时注意小心操作,不能用力过猛,避免管道被压扁。明敷时,弯曲半径应大于或等于4倍管径:(3)、镀锌管的连接采用丝扣连接,连接对口要光滑,无毛刺,丝扣管套连接要紧密,牢固。镀锌管对接口采用跳线焊接形式跨接接地,跨接体直径46mm,明敷时采用接地卡对边跳线连接接地,跨接材料为2。54mm2双色塑料铜芯导线。(4)、电线管明敷要保证横平竖直,牢固.沿异型建筑面敷设时,其工艺形状需与异型面一致,保证美观。线管的支点固定,不同材质线管采用相应材质的管卡安装。(5)、电线管管卡安装
21、间距按如下标准:线管种类管直径()15-2025-3240-5065以上管卡间最大间距(M)镀锌钢管1.522.53.5PVC塑料管11。52注:终端管卡距电气箱,盒及器具边缘距离以150500为宜。(6)、电线管敷设时,下列情况需加设线盒:a、无弯位,长度超过30m时。b、有一个弯位,长度每超过20m时。c、有二个弯位,长度每超过15m时。d、有三个弯位,长度每超过8m时。e、金属线管安装必须做好各种保护措施,接地跨接良好,避开有可能对管线构成危害的建筑部分,过伸缩缝时应采用金属软接。f、穿管绝缘导线或电缆的总面积不应超过管内截面积百分之四十。2、管内穿线(1)、管内穿线应根据施工图核对导线
22、的规格型号,穿拉敷设时需注意绝缘层保护.属钢管材质的管内穿线,线管的进出口需加设绝缘保护的管口护套.导线接驳后,不能降低原绝缘强度,也不能因连接不牢固而出现导体阻值增大。绝缘电阻测试值不能小于0。5M。(测试仪表电压等级为500V)。(2)、管内穿线施工还应注意如下事项:a、连接应在箱盒内,不允许管内连接。b、同一交流回路的导线必须在同一管内敷设。c、安全接地导线需采用黄绿双色线。d、设计回路的绝缘电阻测试,必须做好测试记录。(3)、导线相色按如下区分:A相(黄色)B (绿色)C相(红色)N线(蓝色)PE线(黄绿双色)“+”极(红色)“极(蓝色)4、金属桥架配线圈(1)、金属桥架应采用经防腐处
23、理的产品(热镀锌或热镀锌后喷塑)。(2)、桥架敷设的交叉、转角连接,设计要求采用与桥架相配套的配件,部份异型件则由施工时现场加工.(3)、桥架敷设的固定点距离为8001000mm,安装要牢固,桥架接口要平直、严密,槽盖应整齐、平整、无翘角和便于开启。桥架的连接对接口作裸(软)线跳接接地,并与等电位接地点连通。桥架的出线口位置要准确,边口要光滑、无毛刺。(4)、桥架敷设的直线段水平或垂直度允许偏差不能超过总长度的2。,槽内敷设的导线总截面积不能大于桥架截面积的60%.桥架敷线的导线连接和与设备连接均按接线端子盒的形式施工.4、线路驳接线径在10mm2以上的用铜线耳压接,6mm2以下的用绞接,接口
24、包上黄蜡管(带)后包上绝缘胶布,保证防潮、防漏电。施工完毕后要测试线间、线地电阻,如达不到要求要查明原因及时改正,保证绝缘良好.5、末端设备安装末端设备的安装应平整、牢固、清洁整齐,高度一致,位置正确,线相无误.暗装开关、插座等安装的垂直度及相邻高低差应符合要求。6、配电箱、控制柜的安装基础槽钢之间的连接紧密,牢固平整,二次接线固定牢固,与端子排的连接紧密,排列整齐,标志清晰齐全,熔断器接触点的接触应紧密,接地线应紧密牢固。(1)、配电箱、控制柜安装位置应具备安全,干燥,容易操作的场所条件,施工时按设计施工图定位,如发现安装场所不能满足安装条件时,应通知设计或现场监理,作适当的调整。(2)、进
25、入柜箱内的配线要整齐排列,超过三根以上的要绑扎成束,并按设计图设计回路标示。箱内的进出导线要留有100150mm余量.(3)、配电箱、控制柜安装要牢固,标高按设计要求,箱面要平直,箱体高度500mm以下的标高偏差应控制在15mm以下,箱体高度500mm以上的应控制在30mm以下,配电箱体的接地端应有明显标志,安装时牢固接地。(4)、配电箱安装完毕,检查箱内元件及操作装置,开关合断和绝缘情况。三、施工技术要点1、当线路暗敷时,弯曲半径不应小于管径的6倍。当埋设地下或混凝土内时,其弯曲半径不应小于管外径的10倍。当线路明敷时,其弯曲半径不宜小于管外径的4倍。2、钢管的连接应符合下列的要求:(1)、
26、当采用螺纹连接时,管端螺纹长度不应小于管接头长度的l/2,连接后,其螺纹宜外露23扣,螺纹表面应光滑,无缺陷。(2)、采用套管连接时,套管长度宜为管径的1。53倍,管与管的对口处应位于套管的中心;套管采用焊接连接时,焊缝应牢固严密。3、钢管与盒(箱)或设备的连接应符合下列要求:(1)、明敷的钢管或暗敷的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定,用锁紧螺母固定的管端螺纹宜外露锁紧螺母23扣。(2)、当钢管与设备直接连接时,应将钢管敷设到设备的接线盒内。(3)、当钢管与设备间接连接时,对室内干燥场所,钢管端部宜增设金属保护软管或可挠金属电线保护管后,引入设备的连接盒内,且钢管管口应包扎紧密
27、;对室外或室内潮湿场所,钢管端部应增设防水弯头,导线应加套保护软管,经弯成滴水弧状后再引入设备的接线盒.(4)、与设备连接的钢管管口与地面的距离宜大于200mm.4、钢管的接地连接应符合下列要求:(1)、当黑色钢管采用螺纹连接时,连接处的两端应焊接接地线或采用专用接地线卡跨接。(2)、镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接,不应采用熔焊连接。(3)、专用接地干线应采用铜芯绝缘导线,且其截面积不小于25 mm 2,消防控制室引至各层设备的接地支线,其截面积不应少于2.5 mm 2,并且共同接地电阻在l以下。(4)、安装电气设备的部位应设置接线盒.5、钢管与电气设备、器具间
28、的电线保护管宜采用金属软管或可挠金属电线保护管,金属软管的长度不宜大于2m。金属软管不应松散,中间不应有接头;与设备、器具连接时,应采用专用接头,连接处应密封可靠.与嵌入式器具连接的金属软管,其末端的固定管长度宜安装在自探头、器具边缘起距软管长度的1m处.6、导线与设备、器具的连接应符合以下要求:(1)、截面为6 mm 2及以下的单股铜芯线可直接与设备、器具的端子连接.而线芯应拧紧搪锡或压接端子后再与设备的端子连接.(2)、截面为2.5 mm 2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备的端子连接。7、当配线采用多相导线时,其相线的颜色应易于区别,相线与零线的颜色应不同。同一建筑
29、物、构筑物内的导线,其颜色选择应统一。保护地线(PE线)应采用黄绿颜色相间的绝缘导线;零线宜采用淡蓝色绝缘导线。“+极应用红色绝缘导线;“-”级应用蓝色绝缘导线.8、导线在管内不应有接头和扭结,接头应设在接线盒(箱)内.9、末端设备的安装应符合下列要求:(1)、采用钢管作器具的吊杆时,钢管内径不应小于10 mm,钢管壁厚度不应小于1。5mm。(2)、吊链设备的电线不应受拉力,导线应与吊链编叉在一起。(3)、同一室内或场所成排安装的设备,其中心线偏差不大于5mm。(4)、设备及其附件应配套使用,安装位置应便于检查和维修。(5)、设备固定应牢固可靠。每个器具固定用的螺钉或螺栓不应小于2个。当绝缘台
30、直径为75mm及以下时,可采用l个螺钉或螺栓固定。10、电缆敷设必须测试泄漏电流、耐压试验和绝缘电阻。电缆接头、终端头的制作应固定牢固,包扎封闭严密。11、联动控制线路应敷设整齐、标识清晰,所有受控设备在安装前应对其功能进行检查,证明正常后方可接驳联动控制线路。12、系统调试由生产厂家派技术员协助进行,调试过程中,应做好各项记录及报告工作.13、各场所灯具安装的质量技术要求:(1)、室内灯具安装标高低于2。5m时,金属外壳必须接地。(2)、进入灯具的导线,须留有100150m余量,余量导线留在接线盒内。(3)、同一场所成排安装的灯具,其中线偏差不应大于5mm。(4)、矩形灯具的边框与吊顶面的装
31、饰直线平行,其偏差不应大于5mm.四、系统测试1、系统逐级调试。2、联动控制系统应分系统对讲分项调试,检查报警是否准确,联动设备是否正常动作等.3、当上述功能测试正常后,再进行整体系统调试。五、防雷施工方法1、依据“国标GB5005794防雷设计规范要求”,本工程按二类防雷建筑设防。2、在屋面,女儿墙上均设254镀锌扁钢;避雷带与作为引下线的柱内主筋、柱内主筋与作为接地极的基础钢筋网均可靠焊接。所有伸出屋面外的金属构件、建筑物的所有金属管道均应接地装置可靠焊接。3、避雷带引下线利用柱内两对角主筋,被利用主筋从下到上焊接,一直焊到天面,每层楼中间加以箍筋。在每根作为防雷引下线柱子或剪力墙的外侧预
32、埋一块10010010钢板,作为测量接地电阻及连接人工接地体之用。钢板中心标高0.3米,钢板与作为防雷引下线的柱内主筋焊成电气通路(不少于两点).4、利用天面板筋组成网格(12m7.5m),被利用板筋应互焊连通并与避雷带引下线焊接连通。利用承台,地梁内两条主筋作为水平接地体,把垂直、水平接地体连通并在+0。5m处组成环形接地体,每根引下线所连接的钢筋表面积为S4.24Kc2。5、利用桩内引下线的二条对角主筋作为垂直接地体.从30m起每层设均压环(利用圈梁内二条主筋连成水平闭合圈,并与所有防雷引下线连接)。将各层金属构件及金属门窗与均压环连接。6、采用联合接地体利用基础钢筋,桩基钢筋之间应用12
33、的镀锌圆钢焊接成纵向横向闭合网。接地电阻R不大于1欧姆,实测如达不到要求值应增打人工接地装置。7、天面的金属物均应与避雷带连接,连接处不少于两处,用电设备的金属外壳应采用单点接地,通过保护线(PE)与接地点连接,各建筑物整个系统的中性线(N)与保护线(PE)是分开的,在总配电房需进行等电位联结.8、全部金属材料必须牢固焊接,焊接处须作防锈处理,自来水入户主干管,户外电缆金属护套及其他地下金属构件均应与外环形接地体连接.9、本工程采用接零保护,电器、设备的不带电金属外壳及插座专用接零孔应可靠进行等电位连接,本工程采用专用线路做保护接零保护线,穿线用金属管及金属线槽均应可靠接零。六、防雷、接地安装
34、基础接地按图要求利用柱内二主筋做避雷带引下线,利用主筋从下到上焊接,上部与避雷带焊接,下部与基础接地装置焊接。基础接地装置距地0。3m在作为防雷引下线柱子或剪力墙的外侧预埋一块100l0010钢板至少与柱内两根主筋焊接,作为测量接地电阻及连接人工接地体之用,或采用254镀锌扁钢或12镀锌扁钢。基础接地装置按图纸接地线要求焊接连通,原基础接地未连通处需用-254镀锌扁钢将其焊接连通.防雷引下线均应与环形接地体及均压网焊接连通。所有焊接点均应进行防腐处理,埋入土中接地带均用扁钢。屋面避雷带支架124镀锌扁钢(L=156mm)制作,间距1米,转弯处0。5米.屋面避雷带10镀锌扁钢沿屋顶女儿墙明敷。屋
35、顶所有金属构件管道等均与避雷带焊接连通。1、照明、动力配电系统接地照明、动力配电系统接地保护接地可接到电气工程低压电气设备的保护接地网上(设计另有规定除外)连接应当牢固可靠不应串连接地.保护接地的接地电阻应符合设计规定.信号回路接地与屏蔽接地可共用一个单独接地极,同一信号或同一线路的屏蔽层,只能有一个接地点,接地电阻值应符合设计规定.信号回路的接地点应显示仪表侧,当采用接地型热点偶和检测部分己接地的仪表时,不应再在显示仪侧接地。2、火灾报警系统的接地工作接地与保护接地应严格分开,不得利用金属软管作为接地导体。接地导体施工完成后应作隐蔽工程验收,并测量接地电阻仪器作接地电阻值的测量,接地电阻数值
36、应满足下列要求:a、工作接地电阻值不应大于4.b、采用联合接地时,接地电阻值应小于l。3、等电位联结施工人员须认真阅读理解设计图纸、有关规范、相应的国标图集,熟悉工艺要求,严格按规定进行施工.施工注意事项为:该接的点和件要逐一进行施工,不能遗留:采用的接地线线径要符合要求,多股线的接线端子要压接线耳并镀锡;所有电气支架吊架均需采用镀锌圆钢或扁钢焊接连通,圆钢、扁钢的联接点,其焊口必须满足规范要求;接地点要螺栓连接的端子必须加防松介子,确保连接可靠。施工供水、供电需求计划现场临时用水方案 一、现场临时用水主管道的选择。结合现场,施工及消防用水与生活用水分开,自水环西路引入给水主管道。(一)施工、
37、消防用水管径计算(1)施工用水量:施工中主要考虑浇筑混凝土的用水,包括模板冲洗和混凝土养护用水等,由于全部采用商品混凝土,取浇筑混凝土的全部用水定额N1=400(L/m3);每台班浇筑混凝土量约为300m3.故: 取Q1=300m3 k1=1.05, K2=1.5 则 3004001。5 q1=1。05 =6。56(L/S) 83600(2)消防用水量:取q2=10L/s (3)施工现场生活用水量: p1 N3 K4 q3= t83600 p1高峰期施工人数P1=4850人N3施工现场施工人员用水定额N3=40(L/人、天)K4为用水不均衡系数, K4=2。5 4850401.5 q3= =5
38、。052L/S283600 由于 q1+ q3 q2 所以 Q(用水量)= q2+0。5( q1+ q3)=15.806L/S(4)管径选择: d= 4Q .V.1000 取:V=1.8m/sd=0.105m,选用业主提供的管径DN=100mm的市政水管,显然水压不够.为保证施工、生活及消防用水,业主为此配置了了一口水井,以防用水。施工现场设置一50m3地面蓄水池,并安装两台30KW、40m扬程高压水泵(一用一备),专门供应消防水。现场施工、消防用水主管选用DN100mm镀锌水管;生活区用水主管选用DN80mm镀锌水管。二、现场用水的保证措施1、为了施工用水的可靠性和保障性,使施工生产顺利进行
39、,项目施工专业队组织专门的管理机构,加强管理。2、对施工人员进行开源节流教育,阐述节约用水的重要性和必要性,使每位员工对节约能源创造效益有正确的理解和认识。现场临时用电方案一、基本情况确定建设单位在建设区设置箱变一台容量400KVA,从总配电室向A、B施工区送电,在施工区内设置两台柴油发电机容量分别是200KW、75KW,以备停电时供给部分设备的用电。同时在供电区内生活照明与施工用电分开供给。二、施工设备用电量的计算根据所使用的用电设备总的功率为1210KW,采用总需要系数计算法,总的需用系数K=0.5,功率为Pe=12100。5=605KW。三、配电系统我公司平面布置将整个工程分为东西.两个
40、供电区,主干线采用架空敷设,至用电设备附近后,利用电线杆引至设备进行供电.四、线路、电器安装的技术要求1、架空线路(1)、架空线必须设在专用电杆上,其电杆采用水泥杆,供电区的电杆为7m,区内为6m。电杆间距不得大于20米,线间距离不得小于0。3m。(2)、电杆埋设深度为杆长的1/10加0。6米,但在软土质处应适当加大埋设深度,或采用卡盘等加固。四周回填土必须认真压实。2、电缆线路(1)、采用五线制系统,一定要用五芯电缆,埋地时电缆接头应在地面接线箱内,架空时电缆接头不能承受拉力。严禁沿地面明设。(2)、电缆在室外直接埋地敷设的深度不小于0。6米,并应在电缆上下均匀铺设不小于50mm细砂,然后覆
41、盖砖等硬质保护层。(3)、电缆穿越建筑物、道路,易受机械损伤的场所以及引出地面从2米起高度至地下0.2米处,必须加设防护套管.(4)、橡皮电缆架(敷)设时,应沿墙或电杆设置并有绝缘子固定,严禁使用金属裸线作绑线,固定点间距应保证橡皮电缆能随自重所带来的荷重,橡皮电缆室外最大弧垂距地不得小于2.5米.(5)、电缆接头应牢固可靠,并应做到绝缘包扎,保持绝缘强度。3、室内配线(1)、室内配线必须采用绝缘导线,采用瓷瓶等敷设,距地面高度不得小于2.5米.(2)、进户线过墙应穿管保护,距地面不得小于2。5米,并应采取防雨措施。(3)、室内配线所用导线截面,应根据用电设备的计算负荷确定,铜线截面最小应不小
42、于1。5m。4、电器装置的配置(1)、动力与照明宜分箱设置,如合置在同一配电箱内,动力和照明回路应分开.(2)、配电箱、开关箱内应有专用零线和地线端子,其零线应通过零线接线端子板连接,其保护地线应通过地线接线端子板连接。(3)、配电箱、开关箱内的电器必须可靠接地,不准使用破损、不合格的电器,必须实行“一机、一闸、一漏”制.(4)、施工电气装置实行三级漏电保护,保护进线的漏电开关动作电流150250mA,时间0.2S;保护分干线的漏电开关50150 mA,动作时间0.1S;保护30A电流以下电气设备的漏电开关,动作电流30 mA,时间0。1S。在潮湿的环境、金属容器内和可能发生二次伤害的场所,其
43、漏电开关动作电流为15 mA,如:潜水泵、手持电动工具等。(5)、开关箱内的开关电器,在任何情况下都应能使用电设备实行电源隔离,必须装设隔离电器。漏电保护器应装设在配电箱和开关箱电源隔离负荷侧。(6)、电焊机设置专用开关箱,内装漏电开关和触电保安器,隔离刀闸。5、照明部分(1)、移动灯具应使用安全电压,特别是移动碘钨灯应使用36V.(2)、特殊场所使用安全电压照明器,在特别潮湿场所及金属容器内工作的照明电源电压不得大于12 V。(3)、照明系统中每一个单回路上应装漏电保护器,灯具和插座总量不应超过25个,功率小于3KW,并应装设熔断电流为15A以下的熔断器保护.(4)、照明灯具的金属外壳必须作
44、保护接地,在露天工作的灯具应选用防水型灯具.(5)、室外灯具距地面不得低于3m,室内灯具不得低于2.4m,若低于上述值,则应采取安全电压36V。五、接地保护及防雷1、保护接零(地)的地线截面,应按下列要求选择,一般最小不小于2.5m的铜绝缘线,当相线截面S16 m时,地线PE的截面与相线相等,当16S35 m时,PE线为16 m;当S35 m时, PE线为S/2的截面;2、接地线要用双色多股导线,其接头要压线鼻子。双色线只能作地线不能作相线。压接地线的螺栓要用镀锌螺栓,并且加上弹簧垫圈,不许缠绕和螺母松动。3、保护接地必须在总配电箱处重复接地外,还必须在线路中间和末端作重复接地,重复接地装置必
45、须有两根接地线引出,并有外露连接点。4、保护地线上不得装设熔断器和开关,保护地线不得和工作零线相接。5、电器设备的金属外壳、安装电气设备的机架、外排接地等,应有明显的外露接地点。6、钢井架及其设备、钢脚手架均要与接地装置相联。若钢井架的高度超过其它构架则也应有单独的妆地装置,其接地电阻小于10欧(可利用桩基础作接地装置)。六、安全用电管理措施1、施工现场的一切用电设备的安装必须严格执行施工组织设计,施工时,技术人员必须到现场向电气工人进行技术、安全交底,安装完工后,必须会同技术、安装部门共同验收合格后才允许通电运行。30KW及以上的施工机械安装后应会同质量安全部门检查验收合格才允许通电投入运行.2、接地装置必须在线路及其配电装置投入运行前完工,并会同设计者及质量安全部门共同检测其接地电阻数值。接地电阻不合格者,严禁现场使用。3、在建筑工程不得在高、低压线路下方搭设作业棚或建造生活设施。在建筑外电线路的边线之间必须保持4m的距离,机动
