氯化聚乙烯—橡胶共混防水卷材施工工艺.doc

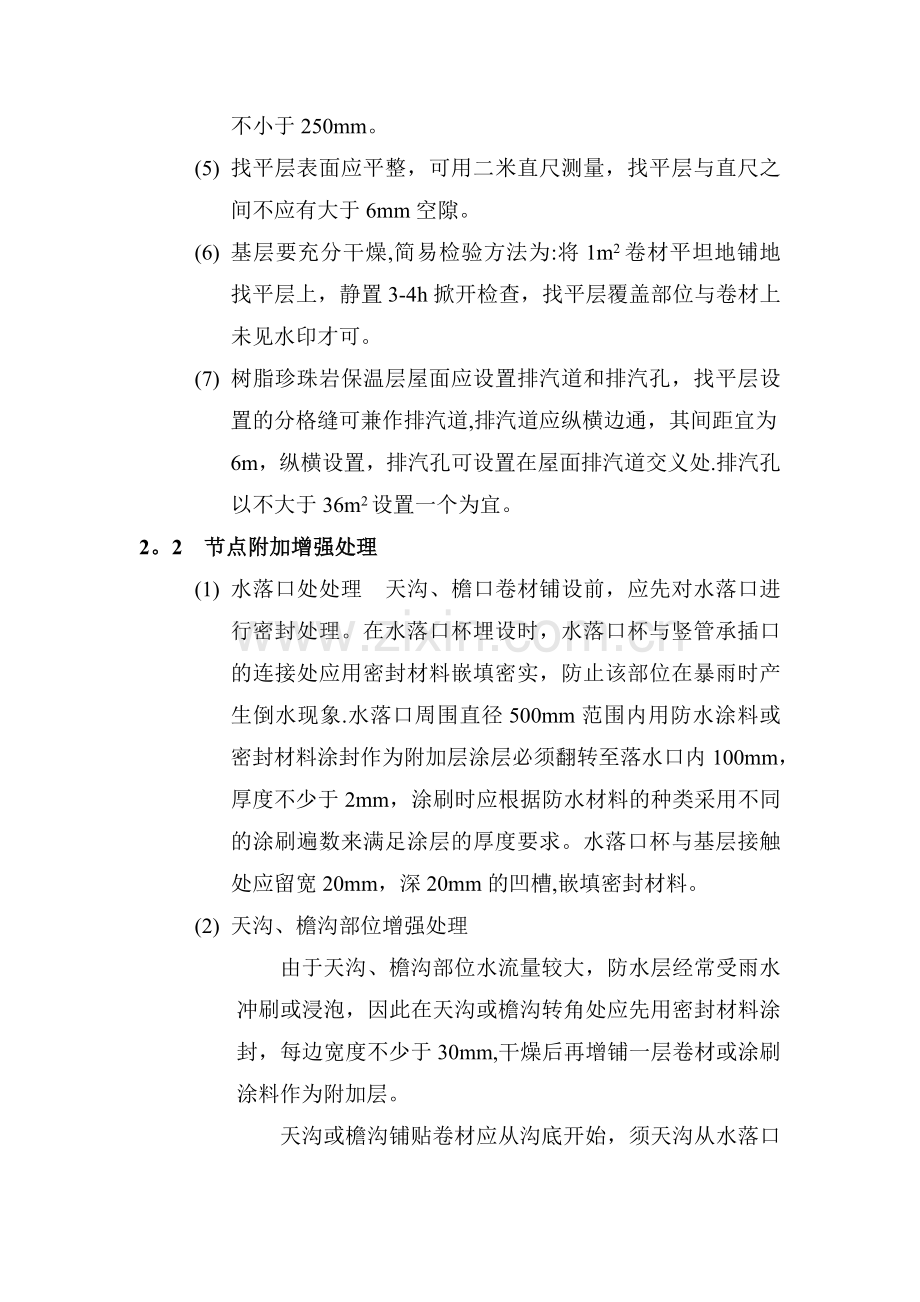

氯化聚乙烯橡胶共混防水卷材施工工艺氯化聚乙烯橡胶共混防水卷材是以氯化乙烯(CPE树脂)为基材，以高强度玻璃纤维网布为增强材料与橡胶共混,经压延贴合成，有配套的粘结剂。材料主要技术指标材料性能项目单位指标卷材拉伸强度断裂伸长率热处理尺寸变化率耐臭氧老化低温脆性抗渗透性Mpa%-101011000pphm无拉伸40，24h不裂250。2Mpa水压24h不透水胶粘剂卷材与卷材搭接肃离强度卷材与基层剥离强度N/2.5cmN/2。5cm25201. 操作程序保护层施工清理、检查、修整收头处理、节点密封搭接部位铺贴铺贴卷材定位、弹线、试铺节点附加增强处理基层处理2。 操作要点2。1 基层处理(1) 基层应用1：2。51：3（水泥:砂体积比）水泥砂浆找平,水泥标号不低于325号，找平层厚度2030mm，水泥砂浆抹平收水后应二次压光、充分养护，不得有酥松、起砂、起皮、铁板筋等现象。(2) 找平层宜留设分格缝,缝宽宜为20mm，分格缝处宜嵌填密封材料。分格缝处宜嵌填密封材料.分格缝应留设在板端缝处，其纵横最大间距不大于6m.(3) 基层转角部位（女儿墙、立面、天窗、天沟、排水口等）均应做成圆弧或三角形,圆弧半径应大于20mm。(4) 女儿墙、小墙在卷材收口处需做凹槽,其高度距屋面找平层不小于250mm。(5) 找平层表面应平整，可用二米直尺测量，找平层与直尺之间不应有大于6mm空隙。(6) 基层要充分干燥,简易检验方法为:将1m2卷材平坦地铺地找平层上，静置3-4h掀开检查，找平层覆盖部位与卷材上未见水印才可。(7) 树脂珍珠岩保温层屋面应设置排汽道和排汽孔，找平层设置的分格缝可兼作排汽道,排汽道应纵横边通，其间距宜为6m，纵横设置，排汽孔可设置在屋面排汽道交义处.排汽孔以不大于36m2设置一个为宜。2。2 节点附加增强处理(1) 水落口处处理 天沟、檐口卷材铺设前，应先对水落口进行密封处理。在水落口杯埋设时，水落口杯与竖管承插口的连接处应用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象.水落口周围直径500mm范围内用防水涂料或密封材料涂封作为附加层涂层必须翻转至落水口内100mm，厚度不少于2mm，涂刷时应根据防水材料的种类采用不同的涂刷遍数来满足涂层的厚度要求。水落口杯与基层接触处应留宽20mm，深20mm的凹槽,嵌填密封材料。(2) 天沟、檐沟部位增强处理由于天沟、檐沟部位水流量较大，防水层经常受雨水冲刷或浸泡，因此在天沟或檐沟转角处应先用密封材料涂封，每边宽度不少于30mm,干燥后再增铺一层卷材或涂刷涂料作为附加层。天沟或檐沟铺贴卷材应从沟底开始，须天沟从水落口向分水岭方向铺贴，边铺边用刮板从沟底中心向两侧压，赶出气泡使卷材铺贴平整，粘贴密实,如沟底过宽时，会有纵向搭接，搭接缝处必须用密封材料封口.铺至水落口的各层卷材和附加层，均应粘贴在杯口上,用雨水罩的底盘将其压紧,底盘与卷材间应满涂胶结材料予以粘结,底盘周围用密封材料填封。(3) 泛水部位处理泛水是指屋面的转角与立面部位。这些部位结构变形大，容易受太阳曝晒。因此，为了增强接头部位防水层的耐久性，一般要在这些部位加铺一层卷材或涂刷涂料作为附加层。2.3 定位、弹线、试铺大面积铺贴前，要按照卷材的宽度,屋面的铺贴方向，先在屋面基层上弹出铺贴线，弹铺贴线时要考虑好卷材的搭接长度.2.4 铺贴卷材(1) 铺贴前应将基层清扫干净，并铲除异物。(2) 按照弹好的线，把卷材退卷在基层上，将贴有卷材表面的标签朝上，按铺贴位置要求，将卷材的一端对折于另一端,把搅拌均匀的基层胶粘剂同时均匀地涂刷于卷材和基层表面,约510m，待胶粘剂基本不粘手时，将卷材平整地贴合在基层上，并再将卷材的另一端对折于铺贴好的一端，以同样的方法进行铺贴。(3) 当铺贴防水卷材时，要自然铺贴，绝不可用力猛拉或不均衡的拉力施于任保角度上。(4) 将第一卷防水卷材铺设好后，为使卷材搭接宽度相等，可用粉笔在距离卷材边沿80-100mm处划一条线，作为第一卷与第二卷搭接的正确位置，然后重复做第三步、第四步直至完成整个铺设工程,搭接宽度均为80mm（满粘法)。2。5 搭接部位铺贴(1) 本卷材搭接部位必须使用配套的专用粘接剂。(2) 搭接部位粘贴时,应用沾有配套溶剂的回丝擦洗，待约15分钟溶剂挥发后，用卷材搭接胶粘剂涂刷接缝的两边,边涂边加力将搭接缝粘牢，压平。2.6 收头处理，节点密封(1) 卷材的收头部位应收在高于平面250mm的垂直面上，立面上有凹槽的，卷材应铺贴进凹槽内.(2) 卷材收头部位应该用密封胶封闭.(3) 在凹槽内的卷材外侧,应用聚合物水泥砂浆封实。2。7 清理、检查、修整整个工程防水部位施工完毕，应对铺设卷材作全面质量检查，如有损坏或粘贴不良，应及时作修补处理。如有破损，可用比破损处大100mm的卷材，用搭接胶粘剂粘贴，粘贴部位应用溶剂清洗干净，待约15分钟溶剂挥发后涂胶粘剂.
