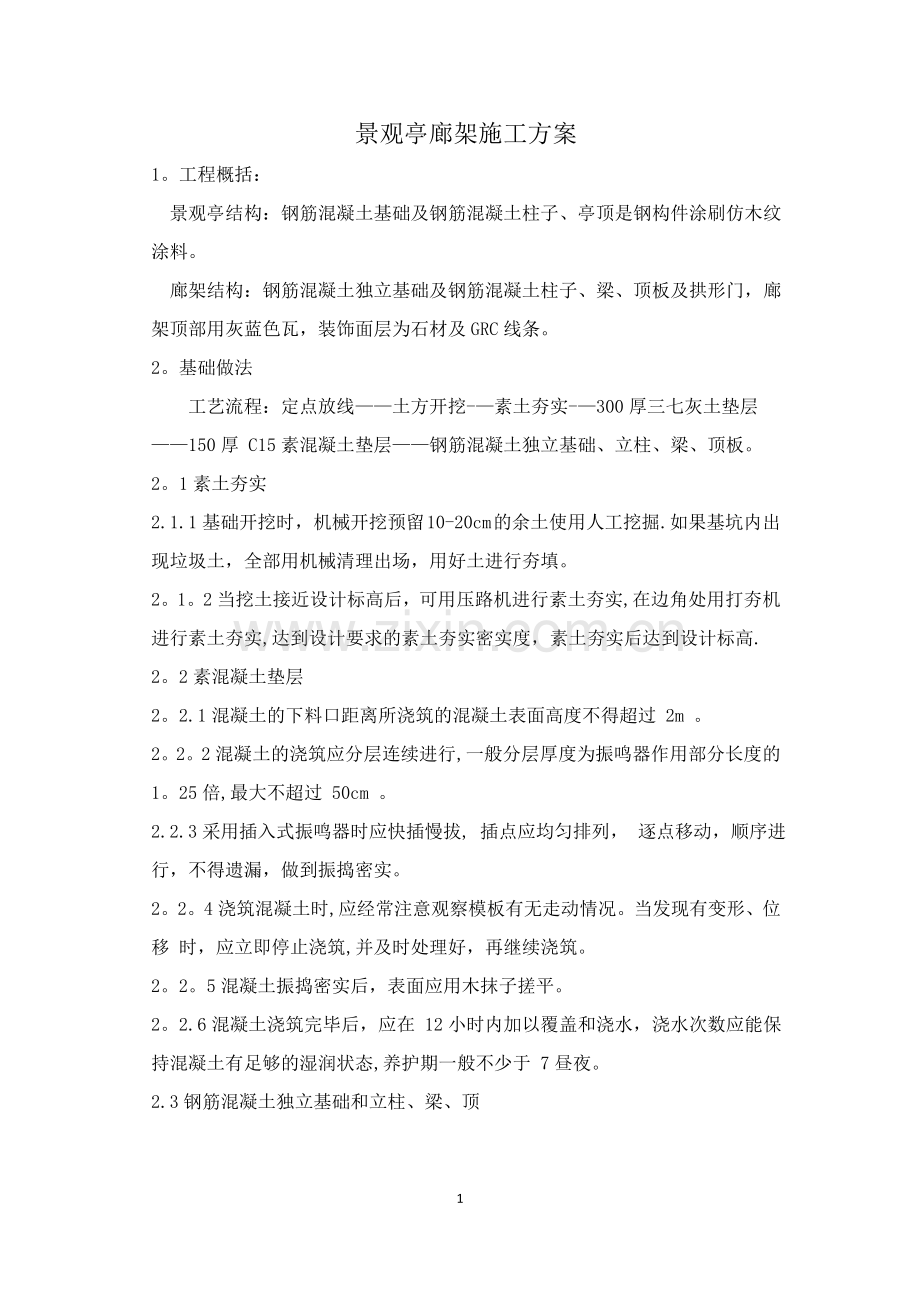

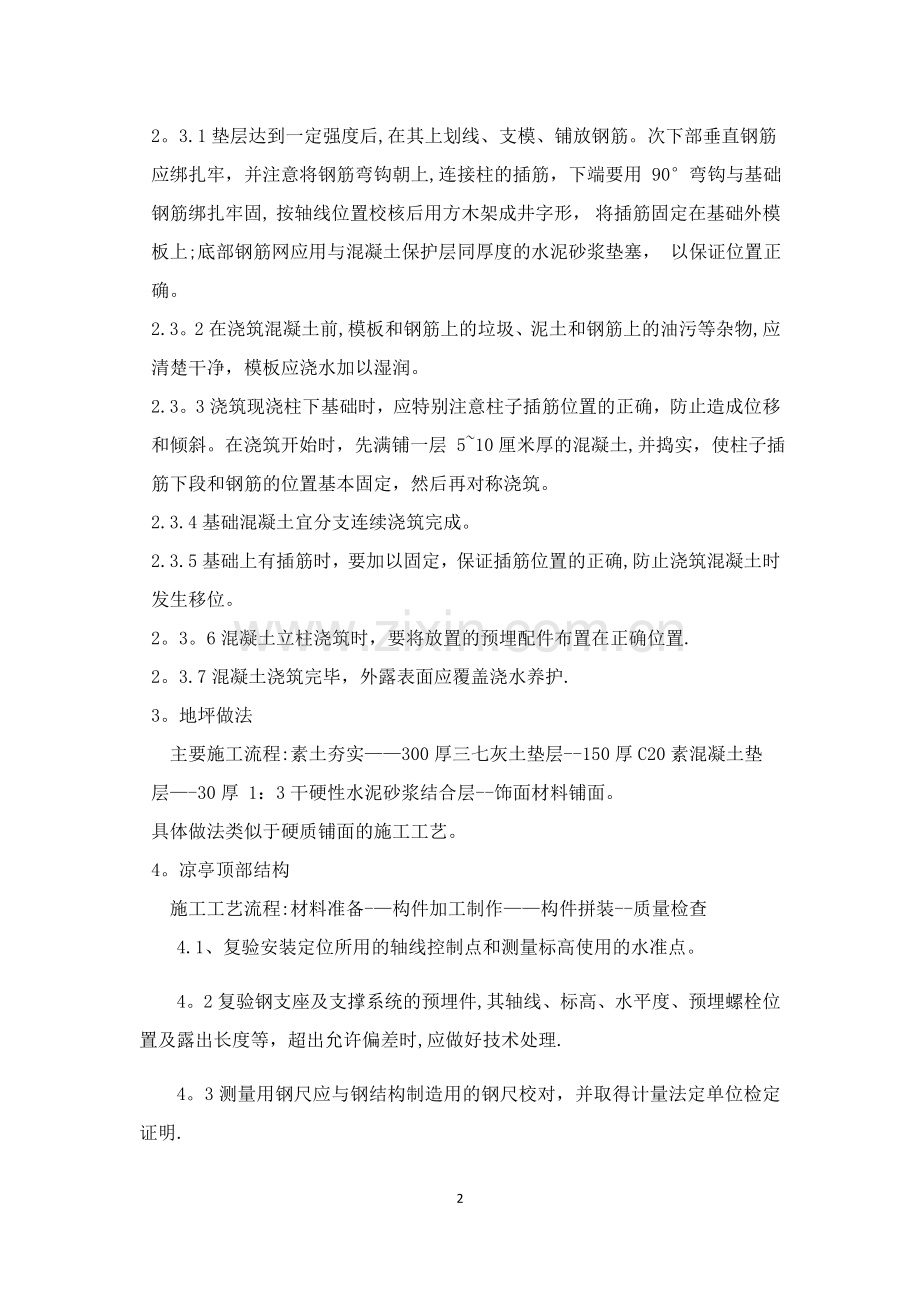

景观亭廊架施工方案1。工程概括： 景观亭结构：钢筋混凝土基础及钢筋混凝土柱子、亭顶是钢构件涂刷仿木纹涂料。 廊架结构：钢筋混凝土独立基础及钢筋混凝土柱子、梁、顶板及拱形门，廊架顶部用灰蓝色瓦，装饰面层为石材及GRC线条。2。基础做法工艺流程：定点放线土方开挖-素土夯实-300厚三七灰土垫层150厚 C15素混凝土垫层钢筋混凝土独立基础、立柱、梁、顶板。2。1素土夯实2.1.1基础开挖时，机械开挖预留 10-20cm 的余土使用人工挖掘.如果基坑内出现垃圾土，全部用机械清理出场，用好土进行夯填。2。1。2当挖土接近设计标高后，可用压路机进行素土夯实,在边角处用打夯机进行素土夯实,达到设计要求的素土夯实密实度，素土夯实后达到设计标高.2。2素混凝土垫层2。2.1混凝土的下料口距离所浇筑的混凝土表面高度不得超过 2m 。2。2。2混凝土的浇筑应分层连续进行,一般分层厚度为振鸣器作用部分长度的 1。25倍,最大不超过 50cm 。2.2.3采用插入式振鸣器时应快插慢拔, 插点应均匀排列， 逐点移动，顺序进行，不得遗漏，做到振捣密实。2。2。4浇筑混凝土时,应经常注意观察模板有无走动情况。当发现有变形、位移 时，应立即停止浇筑,并及时处理好，再继续浇筑。2。2。5混凝土振捣密实后，表面应用木抹子搓平。2。2.6混凝土浇筑完毕后，应在 12小时内加以覆盖和浇水，浇水次数应能保持混凝土有足够的湿润状态,养护期一般不少于 7昼夜。2.3钢筋混凝土独立基础和立柱、梁、顶2。3.1垫层达到一定强度后,在其上划线、支模、铺放钢筋。次下部垂直钢筋应绑扎牢，并注意将钢筋弯钩朝上,连接柱的插筋，下端要用 90弯钩与基础钢筋绑扎牢固, 按轴线位置校核后用方木架成井字形， 将插筋固定在基础外模板上;底部钢筋网应用与混凝土保护层同厚度的水泥砂浆垫塞， 以保证位置正确。2.3。2在浇筑混凝土前,模板和钢筋上的垃圾、泥土和钢筋上的油污等杂物,应清楚干净，模板应浇水加以湿润。2.3。3浇筑现浇柱下基础时，应特别注意柱子插筋位置的正确，防止造成位移和倾斜。在浇筑开始时，先满铺一层 510厘米厚的混凝土,并捣实，使柱子插筋下段和钢筋的位置基本固定，然后再对称浇筑。2.3.4基础混凝土宜分支连续浇筑完成。2.3.5基础上有插筋时，要加以固定，保证插筋位置的正确,防止浇筑混凝土时发生移位。2。3。6混凝土立柱浇筑时，要将放置的预埋配件布置在正确位置.2。3.7混凝土浇筑完毕，外露表面应覆盖浇水养护.3。地坪做法主要施工流程:素土夯实300厚三七灰土垫层-150厚C20素混凝土垫层-30厚 1：3干硬性水泥砂浆结合层-饰面材料铺面。具体做法类似于硬质铺面的施工工艺。4。凉亭顶部结构施工工艺流程:材料准备-构件加工制作构件拼装-质量检查 4.1、复验安装定位所用的轴线控制点和测量标高使用的水准点。4。2复验钢支座及支撑系统的预埋件,其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时,应做好技术处理.4。3测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明.4。4钢构焊接组拼材料运至现场组装时,对钢构件进行除锈,除去钢构油渍，涂防锈漆，距地50mm内不涂漆，安装后进行补漆.拼装平台应平整,组拼时应保证总长要求。焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录.4.5构件连接与固定4。6构件安装采用焊接或螺栓连接的节点,需检查连接节点，合格后方能进行焊接或紧固。4.7安装螺栓孔不允许用气割扩孔，永久性螺栓不得垫两个以上垫圈，螺栓外露丝扣长度不少于23扣.4。8安装定位焊缝不需承受荷载时，焊缝厚度不少于设计焊缝厚度的2/3，且不大于8mm,焊缝长度不宜小于25mm，位置应在焊道内。安装焊缝全数外观检查,主要的焊缝应按设计要求用超声波探伤检查内在质量，上述检查均需做出记录.4。9焊接及高强螺栓连接操作工艺详见该项工艺标准。5.立柱外饰面铺贴立柱外饰面为刷仿木纹涂料木色。6.廊架饰面铺贴 立柱、柱脚及拱形门用石材面铺贴，做法同地面饰面铺装做法相同. 廊架顶为灰蓝色瓦,拱门线条为GRC装饰线条，其它部分喷黄色真石漆.7。施工时注意事项:7.1土方开挖时，按设计标高先开挖至灰土底标高，观察原状土，并做钎探,去除软弱、杂物、回填的砖块等后，用素土分层夯实至灰土底，用压路机碾压原状土，场地小及基坑边角处，采用打夯机具时，要保证土的夯实度一定是一夯压半夯进行往复夯打，至少4遍,若无明显夯沉痕迹才会达标.7.2土方开挖后，砼垫层下方的灰土和灰土垫层之下的原状土要进行夯实后再次施工，压实系数要达到设计要求,在施工下一道工序前，经监理审核确认后,再给班主长及具体施工人员进行交底，进行隐蔽施工再进行下一道工序。7。3在基坑土方开挖施工时，我们要习惯每天关注天气预报,要有应急防雨措施，否则也有隐患,如:刚把素土层夯实完成，如果雨水浸泡后,不做处理或处理不彻底，再接着干后续工序,下方土体含水率超标,到冬季会产生冻胀危害。7.4灰土垫层施工要注意：采用素土拌合均匀，在最佳含水量下，分层夯实(碾压）同素土。如在施工现场素土有垃圾，应将垃圾土外运更换为好土。三七灰土施工时，石灰为块状生石灰，要用水进行湿透，在用筛子进行过筛，将块状石灰再次用水湿透,过筛后方可使用.7.5钢构进行施工时，焊接方式及焊缝严格按照设计要求进行执行.4
