室内电气安装工程施工方案.doc

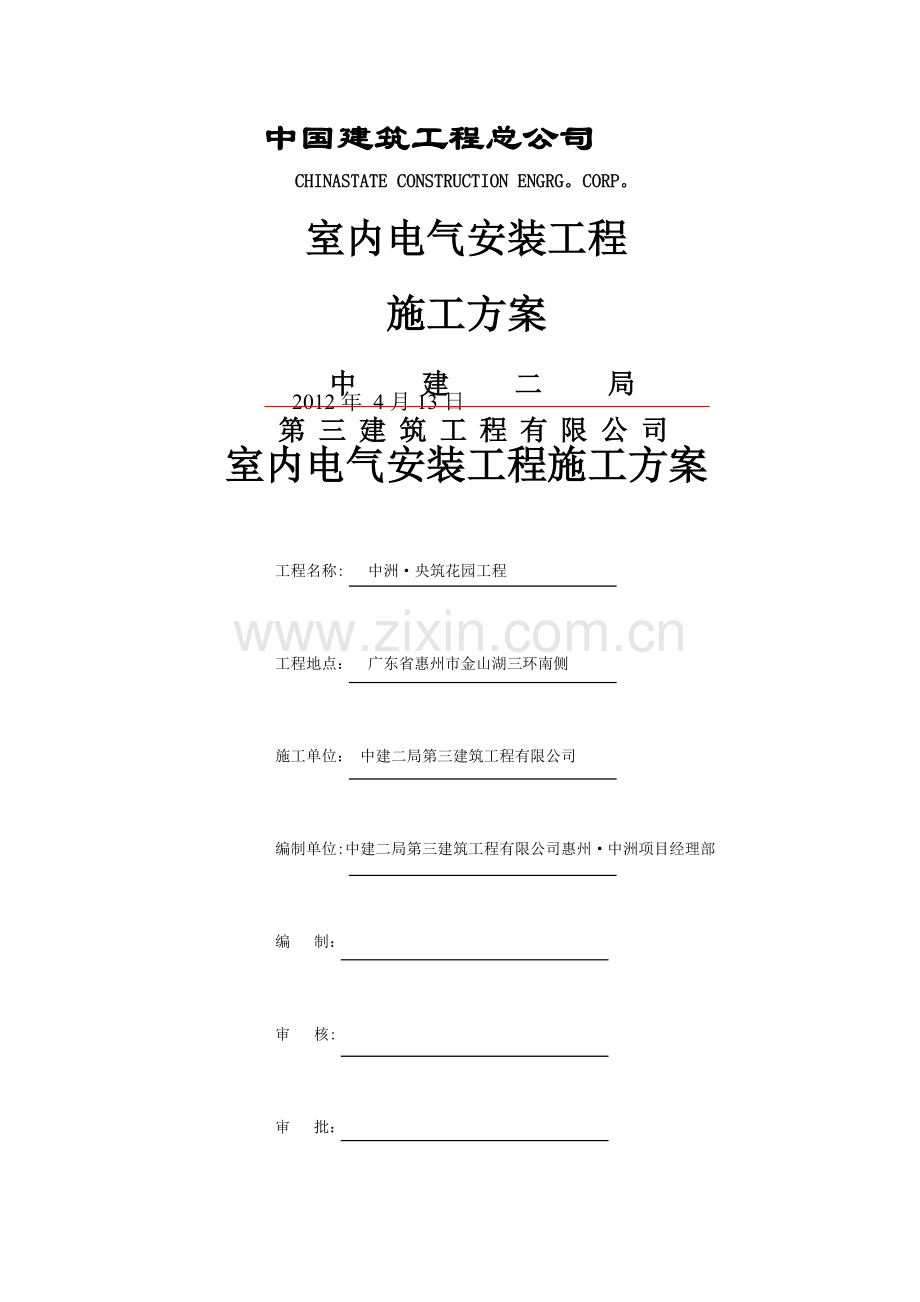

中国建筑工程总公司CHINASTATE CONSTRUCTION ENGRG。CORP。室内电气安装工程施工方案中 建 二 局第三建筑工程有限公司2012年 4月13日室内电气安装工程施工方案工程名称: 中洲央筑花园工程工程地点： 广东省惠州市金山湖三环南侧施工单位： 中建二局第三建筑工程有限公司编制单位:中建二局第三建筑工程有限公司惠州中洲项目经理部 编 制： 审 核: 审 批：审批日期: 年 月2中洲央筑花园工程 室内电气安装工程施工方案 2012年4月目录一、工程概况：11.0 工程简介12。0 系统介绍1二、现场组织构架5三、进度计划与保证措施53.1机电施工进度控制53.2工期保证措施5四、材料组织74。1与供应商的管理关系74.2机电物资采购程序84.3机电物资进场检验84。4机电物资储存、发放9五机电工程施工工艺101.0防雷接地工程102。0室内配管工程123.0管内穿线工程154。0金属线槽、桥架安装工程175.0电缆敷设工程196。0配电箱(盘)安装工程217。0配电柜安装工程228.0封闭插接母线槽安装239。0开关、照明灯具安装工程24六、专业配合256.1机电专业与结构专业的协调配合256。2机电专业与装修专业的协调配合25七、雨季施工措施277。1施工准备277.2施工技术要点287.3卫生防疫要点29八、质量管理与保证措施298。1质量管理体系298.2质量目标：298。3质量管理：30九、半成品、成品保护329。1保护范围329.2保护内容329。3保护管理329。4成品保护措施：33十、文明施工与环境保护3510。1管理体系3510。2环境保护、文明施工管理工作：3510.3文明施工管理措施3610。4环境保护措施3637一、工程概况：1。0 工程简介建设单位：惠州市昊恒房地产开发有限公司设计单位:深圳市华阳国际工程设计有限公司施工单位:中建二局第三建筑工程有限公司监理单位：深圳市九州建设监理有限公司勘察单位：中国有色金属工业西安勘察设计研究院工程地点： 惠州市金山湖三环南侧，东临金山大道本工程位于惠州金山湖JSH-0305 号地块,地处惠州市中心城区南部， 北侧为红线宽度60米的三环 ；西侧为红线宽度36米的规划环岛西 ,南侧为红线宽度24米规划横一路 ，西侧为红线宽度60米的金山大道。本项目将打造城市综合体项目。地块周边市政基础设施完善,有良好的对外交通条件和通达性,可以便利地与江北行政中心、市区商业中心联系。本项目由展示区（含会所）、一号组团、二号组团、三号组团、多层 洋房区、小学及幼儿园、商业酒店组团七个组团构成，分期开发建设,总用地面积 255705。00 平方米，总建筑 933110。00 平方米.其中住宅面积 383000.00平方米，商业建筑面积200000。00平方米，规划配套设施面积27701。14 平方米。本方案适用范围为第一组团和展示区，包括7栋高层、4栋别墅、游泳池和会所，其中别墅建筑面积3963。88平方米，会所建筑面积1772。2平方米，高层建筑面积121446平方米，一层地下室建筑面积32110平方米，共计159291 平方米，结构形式为框剪结构.A组团A1、A2、A3、A4、A7栋为三十三层,A5、A6栋为三十层,别墅为三层结构，地下室均为一层。会所为两层结构，无地下室。本工程的电气专业主要施工内容有:变配电电力系统，照明系统、设备动力系统、防雷接地系统、综合布线系统、有线电视系统，停车管理系统，门禁对讲等多个系统。2。0 系统介绍1变配电电力系统1。1本工程高压系统按甲方同供电部门确定的 ”供电方案 进行设计。1。2本工程在地下一层共设置五座变电所1、2、3号公变配电室十台变压器三十六台配电柜供电A1-A7栋和C1C4栋高层用电，1、2号专变配电室三台变压器十八台配电柜供电A1A7栋公共及地下室、商业用电，变压器选用干式环保低损耗变压器，变压器采用自然冷却方式，设温度保护(变压器自带温控器)。另在地下室发电机房设1台600KW柴油发电机组作应急电源,当市电停电时，从配电所市电开关辅助接点取发电机启动信号至发电机,经010S延时后,发电机自启动，30秒内恢复对重要负荷供电。当市电恢复3060S后,市电供电，发电机组停机。低压配电系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电.设备动力系统主要有，消防排烟风机、电梯、空调通风、水泵及其它动力设备组成。1。3消防负荷双电源供电，其中消防控制室、消防水泵、消防电梯、防排烟风机的双电源在末端配电箱处自动切换.消防用电设备采用双回路专用电缆放射式供电,其它照明、动力设备用电采用放射式或树干式方式供电。1。4负荷分级，本工程消防泵,生活泵，应急照明、消防房中心、电话网络机房、电梯，排污泵等用电均为一级负荷,普通住户等用电属于三级负荷。2照明系统2。1照明系统包括一般公共照明、局部照明和应急照明。照明采用节能镇流器，光源，以利于节能,楼梯间采用消防信号强启。除配电室、消防控制室、防排烟机房、自备发电机房等发生火灾时仍需工作的其它房间均设置应急照明外,其它均为一般照明，对于照明及一般负荷采用树干式供电.2。2照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护。3防雷接地系统3。1本工程低压系统的接地方式采用TNS系统.3。2防雷标准按二类防雷建筑设均按二类防雷建筑设计。与建筑其它接地系统共用接地网,接地电阻要求不大于1 欧。在在塔楼,裙房屋面沿女儿墙、屋面机房及水池天面四周明敷避雷带(12热镀锌圆钢)，利用屋面混凝土楼板内的主筋做不大于1010 或 128 的避雷网格。利用混凝土柱内二根16钢筋通长焊接作为引下线,其间距不大于18米。利用基础内钢筋网做自然接地体。利用基础钢筋网内的二根16主筋将各引下线相焊接，形成接地网.所有突出屋面的金属构件、管道等均与避雷带做可靠电气联结。3.3为防侧击雷30m以上楼层,每两层均利用沿建筑四周圈梁外侧水平主钢筋16焊接成一个封闭式避雷带,此避雷带与四周的引下线相焊接，将30m以上各层四周外墙上的拦杆、门窗等较大金属物与此避雷带相连接。3.4凡正常不带电，绝缘损坏时可能带电的电气设备的金属外壳、穿线钢管、电缆外皮支架等均应与接地系统可靠连接.3。5从变电所低压配电柜经竖井至屋面机房沿电缆桥架外侧用40X4镀锌扁钢带敷设一专用PE干线，PE干线在竖井内应每三层与楼板钢筋作等电位联结.母线、电缆桥架及其支架应可靠接地，并应全长不少于两处与接地干线连接,且始端与终端与干线连接。3.6在地下一层靠近各进出建筑物金属管又便于安装检查之处，做总等电位联结。每个塔楼设一处总等电位联结箱,将变电所的接地干线 PE 母排、进出建筑物的给排水金属总管、消防栓系统的进户总管、煤气进户总管、空调进户总管、电梯的导轨、访客对讲电话的金属外壳及铁门、弱电竖井内接地干线等弱电系统，用P E线与 MEB 端子板相连.3。7局部等电位联结：带浴盆或淋浴的卫生间做局部等电位联结，将卫生间内的金属给水管、金属排水管、金属热水管、金属浴盆、燃气热水器金属外壳及电源插座 PE 线与LEB 端子板相连接。消防控制室、弱电机房、电梯机房等电子设备较多的设备房内，设置一个局部等电位联结端子箱。3。8建筑物顶上的电梯机房配电箱及广告照明和彩灯的配电箱,消防控制室、弱电机房、电脑房和向电脑供电的配电箱内装设浪涌保护器，在每层照明总配电箱内装设浪涌保护器.4设备选型及安装4。1低开关柜采用GCK型抽屉式开关柜，电力变压器采用SCB10系列铜芯绕组环氧树脂浇涛型H级绝缘干式变压器.低压补偿电容器柜选干式电容器，电容器柜带自动补偿装置，自动循环投切。4。2高低压开关柜均落地安装,柜体用10号槽钢垫起，柜前后均用100010MM（宽厚)绝缘胶垫满铺.4。3发电机设于独立发电机房内,具体安装由厂家提供，污水泵控制箱由厂家提供，配电箱（控制箱）均非标箱。4.4灯具开关均为暗装，底边距地1。4米,厨房插座距地1.5米，卫生间插座选用防溅安全型插座，距地1.4米暗装，空调插座距地2。3米，其余插座除注明外均为底边距地0.3米暗装，所有插座均为安全型插座。5导线及电缆敷设5。1由市政引入的10KV电力电缆的型号及规格由当地供电部门确定.5.2由变电所引出的低压电缆中，一般回路均采用WDZB-YJY1KV阻燃型交联聚氯乙烯护套铜芯电力电缆，消防设备及应急照明回路的低压电缆采用WDZBNYJY-1KV耐火型电力电缆.所有电缆均由电缆沟或防火金属桥架引出变配电所，再经电气竖井或防火金属桥架、穿金属钢管埋地敷设至各功能分区.5.3各功能分区电力干线电缆均采用防火金属桥架或穿金属钢管暗敷。所有与消防设备有关的线路均应暗敷,穿管并应敷设在不燃烧体结构层内，其保护层厚度不小30MM.照明及插座供电回路除注明外均为ZRBV-32.5MM2导线。6电话系统在弱电机房设总配线箱，在电井内设110P电话配线架。从总配线箱（总配线架）引至分层楼板下，和梯式桥架沿竖井壁明敷。由室外弱电井穿管埋地引入地下一层电话机房、网络机房.7有线电视系统、网络系统7.1有主干线在敷设竖井内穿弱电金属线槽或镀锌电线管明敷，井外暗敷。分配分支器至用户终端线路穿PVC 及金属线槽暗敷设，电视进线总箱设在 地下一层 弱电机房。在本楼地下一层设弱电机房，网络与电话主设备共用一个弱电机房。7。2外部通信联网光纤由市政通信井经护管、线槽引入弱电机房主配线架.由层配线架引出至用户弱电箱线缆为 2芯多模光纤，沿金属由线槽或阻燃塑料管（PC)用户弱电箱引至数据插座线缆为 CAT 5 类 4 对非屏蔽双绞线。沿阻燃塑料管（PC）敷设。8可视对讲系统、闭路监控系统、停车场管理系统8。1针对本建筑的具体情况，设置闭路电视监控系统。主设备设于地下一层消防控制中心,在车库出入口、楼层公共通道、电梯轿厢及室外重要场所设置摄像机.8.2单元主机设于首层住宅入户大堂门外侧,各层解码器、每户设有挂墙式对讲分机，住户通过分机与来访者通话并开启门锁。8。3地下室一层车库出入口处设一套停车场管理系统，车辆出入及收费采用 IC卡管理.自动计费、收费显示、出票机中文显示、自动打印收据,车牌号码、车型的自动识别。所有弱电系统只做到配管预留.二、现场组织构架针对本工程的特点和我公司的管理模式，我公司机电工程管理人员现场组织构架如下：机电经理生产经理机电总工资 料 员造 价 员安全质检员电气工长材 料 员项目主要管理人员将选派具有扎实理论知识和多年实际经验的工程技术人员担任。建立质量保证体系及安全保证体系，靠一流的策划与运作、一流的管理与协调、一流的技术与工艺、一流的设备与材料、一流的承包商与劳动力素质等来实现一流的管理和控制,从而达到过程精品,确保本工程达到建设单位的要求.三、进度计划与保证措施3。1机电施工进度控制本工程施工进度计划中机电专业施工进度情况，考虑了部分不可预见影响工期的因素，主要控制各阶段施工完成日期。分阶段进度计划将比总进度控制计划更为紧凑,施工时首先根据总控进度计划，按照阶段性计划控制工期目标指导施工，并注意不得超过总进度控制计划的完成日期.3。2工期保证措施3。2.1建立完善的计划保证体系建立完善的计划体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环.本机电工程的计划体系,以建筑结构的施工总控进度计划为依托，由机电工程进度计划和分阶段进度计划组成，机电工程进度计划控制大的框架，必须保证按时完成，分阶段计划按照机电进度控制计划排定,只可提前,不能超出进度限定的完成日期，在安排施工生产时,按照分阶段目标制定日、周、月、年计划，在计划落实中，以确保关键线路实施为主线,制定相应保障措施，并由此派生出一系列保障计划，确保关键线路的实施.在各项工作中作到未雨绸缪，使进度管理形成层次分明、深入全面、贯彻始终的特色.3.2。2时效性措施保障在现场的任何时段，只要具备了施工条件,就立即安排人员开始施工，和时间进行赛跑,从施工的及时性上来保障施工进度计划的完成。3。2.3技术、工艺的保障（1）本工程实行“工程样板制”“方案先行，样板引路”是本公司施工管理的特色,本工程将按照方案编制计划，制定详细的、有针对性和可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不紊的按期保质完成.施工方案覆盖面要全面,内容要详细，配以图表,图文并茂，做到生动、形象,调动操作层学习施工方案的积极性。 （2）合理安排施工工序,控制关键工序由于本工程工期较紧，在装修施工阶段，安装及土建交叉作业多，施工工序繁杂，本工程将以施工进度计划为先导，以先进的组织管理及成熟的施工经验为保障，通过预见及消除影响因素,控制关键工序及合理调配施工资源等措施组织施工生产。3。2.4人力资源配置为保证工程进度计划目标,将配备具有丰富项目管理经验的工程技术人员及足够高素质的劳动队伍，做到岗位设置齐全以形成严格完整的管理及施工层次.劳务队伍从我公司劳务基地和和合格劳务分包商中选择,与我公司均有着长期的合作经历,有着丰富的创优工程经验,善打硬仗.为此，我司特派具有丰富项目管理经验的水、电工程技术人员各两人，质检员一人，商务2人，常驻劳动队伍15人，根据现场情况劳动力可以适当的调配。3。2.5管理的保障（1）。例会制度的建立每周召开经理部主要管理人员会议，协调内部管理事务，总结周计划完成情况,安排次周计划；每周参加监理生产例会，总结周计划完成情况，协调解决影响施工生产的主要因素，制定下周进度计划，分析工程进展形势,互通信息，协调各方关系，制定工作对策.通过例会制度，使施工各方信息交流渠道通畅，问题解决及时.（2）.现场资源及信息数据库的管理记录每天劳动力、机械及工具使用状况、现场进度状况、现场影响施工的各种因素、周边环境变化以及材料设备供应状况等。对每天工程施工情况进行统计分析,实时调整现场资源配置,加快施工进度。加强后勤保障，缓解运输压力，提高工效；完善员工劳保福利，加强夏季防暑和防洪、防台风措施及卫生防护防疫工作。3。2。6进度计划偏移后的修正方法（1).用月计划进行调整,使落后的施工工序得到调整.（2).周计划修正,使工序的协调和人员的调配更加合理。（3）。培训员工，提高合作意识,提高劳动效率。（4）。调整工序，减少交叉作业。（5)。召开专题讨论会，解决专项问题，提高功效。（6）.必要时增加劳动力，保障现场的施工按照进度计划完成四、材料组织4。1与供应商的管理关系4。1。1机电物资采购原则（1）.满足工程设计和招标文件要求;（2）。保证在同等性能条件下采购价格低的物资；(3）。满足工程进度的情况下,可以分期分批次采购进场；（4)。考虑供应商的信誉程度、设备材料品牌、产地、供应周期和价格构成等因素。4.1。2。机电物资采购组织措施（1）.专业化的采购人员项目材料、设备的采购、发运人员都是我公司具有相当丰富的现场经验、采购经验的专业人员。他们为保证工程的质量最终达到用户满意，对项目所使用的材料、半成品、机械设备等按公司质量体系文件的要求实行全过程的管理和控制。(2）。广泛的供应商资源所有材料/设备的供应商从我公司“合格供应商名单以及报价清单中选择。对于采购的物资，从市场状况、产品质量和供货实力等方面广泛的考察供应商，对市场的供应情况和质量水平做到心中有数，为所采购的物资供应提供多种选择方案和广泛的供应渠道.(3）。严谨的供应商选择制度采购过程中对进入选择范围的供应商产品质量、性能作进一步的比较和评价,力求能通过这种评价选择最好的供应商；采购满足质量要求的最佳产品。采购工程师了解供应厂商、产品价格、质量情况、供货周期和商业信誉等，做好物资采购的前期准备工作。4。2机电物资采购程序结合本工程的特点,保证工程项目高效、顺利实施，加强设备材料的全局、全过程控制；保证设备材料按时、保质保量的到达现场。a。根据工程特点和招标文件进行机电物资采购策划，编制机电物资采购方案.b。根据机电物资采购策划确定的机电物资采购方案、设计图纸、招标文件编制物资申请计划。c。根据物资申请计划、技术规范、物资品牌、供应商范围编制物资采购计划，确定采购人员、采购方式、候选供应商名单和采购时间等。d.物资采购采取邀请报价方式采购的物资,由采购人员编制含物资规格、型号数量、供货期、质量、技术要求等的物资采购报价邀请书。采购人员与候选供应商进行沟通，邀请他们投标报价。对供应商提供的样品/样本、供应商的产品性能、供货期、供应商能力、供应商报价等进行综合评价后，确定中标供应商。根据业主合同、物资采购计划、供应商投标报价文件等编制并签订采购合同.联合招标的物资按机电施工补充协议的规定和程序进行.e。采购合同应包括下列内容：物资名称、型号及规格;物资技术标准和质量保证;物资数量、计量方法和价格；物资包装标准与回收；运输手段、运输要求及到货地点；验收方式和方法，包括质量验收和数量验收；违约责任及解决争端的有关约定等.4。3机电物资进场检验4.3。1检验内容（1）。产品质量认证证书;(2)。产品合格证；（3)。质量证明文件（出厂检验、试验报告等）;(4）。数量、规格、型号；（5)。图纸、文件、资料、产品标识等；（6）.包装完好情况；（7）。外观质量等.4。3。2.检验方法（1）。对文件资料逐项核查；（2).对实物质量的抽查比例按照相应的材料标准确定;(3）。对采购的机电物资数量验收，一般要求全部检验。（4)。验证人员必须根据验证情况填写物资验证记录。进场的机电物资要填报进场报验单，并报请业主和监理认可。对要求复检的物资应有取样送检证明报告，否则不得用于工程中.物资经监理或业主认可后，方可入库进行存放和管理。4。4机电物资储存、发放4.4。1机电物资储存机电物资应设专门的仓库进行储存，应按型号、品种分区堆放,并分别编号、标识。要做到合理码垛、精心保管、认真检查、降低损耗，使材料在保管期内，质量完好、数量准确、方便发放，采用分区、分类及货位编号的办法加以保管,尽最大可能节约空间降低保管费用。物资储存要求:(1)。物资的帐、卡、物及其质量保证文件齐全、相符；（2)。存放布局合理，材料种类分库,按材质分架，按规格品种分层分位，并作出明显标识;(3）.采取合理的保证质量手段和措施.如易燃易爆的材料应专门存放、专人保管,并由严格的防火、防爆、防雨淋、防潮、防锈等措施。易损坏的物资应保护好外包装,防止损坏；（4）。对质量标识不清或失去标识的物资，凡有准确依据的，保管员应在核对质量保证文件的基础上,重新做好相应标识。4。4。2机电物资发放(1).物资发放时仓库保管人员应根据工长开出（或签字）的出库凭证或领料凭证,向需用班组发放物资。物资出库要复核，严格按照领料单规定的材料发放。（2）.用料单位或施工班组的领料员要认真填写领料单,写明材料名称、材质、规格、型号、数量、施工使用部位，按规定审批后交仓库管理员核发;(3）.材料管理人员应对材料使用情况进行监督，并建立监督记录；（4）。对于库外材料、余料,以及经质检员确定不合格的材料，必须办理回收手续，做到工完、料净、场清,对存在的问题应及时分析和处理。五机电工程施工工艺1。0防雷接地工程1.1防雷接地施工工艺流程:1.2接地体：充分利用基础底板钢筋和桩基主筋（不少于2根，16mm）做综合接地装置，根据规范及设计图纸的要求,先将无防水层底板地梁的上层主钢筋（不少于2根,16mm）搭接焊成间距不大于2020米的网格，再按图纸标注点与下层钢筋做可靠焊接;最后将桩基与柱主筋、基础接地网钢筋搭接焊成可靠电气通路，不同标高的基础处利用两根竖向结构筋上下焊接连通。并将两根柱主筋用色漆做好标记以便于引出和检查。及时请质检部门及监理进行隐检，同时做好隐检记录。1。3根据设计图位置利用建筑物结构柱内两根主筋（16mm，可靠连接）作为防雷引下线，上端与层面避带焊接,下端与接地体焊接。引下线沿建筑物周圈均匀布置，间距不大于18m。1。4接地测试点：按图纸设计的标注,在作为避雷引下线测试点的基础柱内主筋引出接地测试点(做法按99D5011），进行接地电阻测试，接地电阻测点的位置应便于测量，测试点暗埋在专用盒内，且应设置测试用的固定螺栓,测试点的高度距地面500mm，并有明显的标志。另外按图纸设计标注的位置,采用404热镀锌扁钢焊在室外地平以下1米处与由作为引下线的结构柱内主钢筋焊接，引至散水以外12米,以防接地电阻达不到设计要求时补打人工接地极。1。5屋顶避雷带安装:用12mm热镀锌圆钢沿女儿墙四周敷设避雷带，沿避雷带的支持卡子间距为1米，转角处不大于0。5米，避雷带高出屋面女儿墙0。1米，遇到伸缩缝时避雷带应有补偿余里.同时屋面采用404热镀锌扁钢焊接成不大于1010米或12*8米的避雷网格。避雷网格沿屋面敷设于找平层下，所有高出屋面的各种金属构件均需与避雷带焊接成电气通路。1。6等电位接地1。6。1配电室内按图纸设计标注的位置预留404镀锌扁钢作为主接地线，该主接地线应和基础接地网、柱内作为避雷引下线的主钢筋可靠焊接。此外电气竖井、电梯井道、弱电中心、设备用房、水泵房等预留404热镀锌扁钢与作为综合接地体连接的基础底板内主筋可靠焊接,并设置等电位联结箱，作局部等电位连接。1。6.2建筑物内保护干线、设备金属总管、建筑物金属构件包括建筑物金属结构等部位进行联接.凡正常不带电，绝缘破坏时可能带电的金属外壳、穿线钢管、电缆外皮、支架等均可靠与接地系统连接作为防雷电波入侵。1。2.3卫生间等电位接地:卫生间所有金属管道作局部等电位联接。1.2。4每层楼板钢筋均与引下线焊接形成等电位连接。E、所有引入建筑物的各种金属管道外墙处预留12mm镀锌圆钢与综合接地装置可靠焊接，管道施工完毕后，再用卡箍连接或焊接,1。7施工要点1。7。1在土建屋面结构施工时,配合预埋支架.所有支架必须牢固，灰浆饱满、横平竖直。支架间距不大于1m且间距均匀,允许偏差30mm.转角处两边的支架距转角中心不大于250mm，成排支架水平度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。1.7。2避雷带安装,将12镀锌圆钢调直，安装在支架夹上固定（不得焊接在支架上)，避雷带安装时应平直、牢固,不得有高低起伏和弯曲现象，距离建筑物应一致,平直度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm，避雷带弯曲处不得小于90，弯曲半径不得小于镀锌圆钢直径的2。5倍，在建筑物的变形缝处应做防雷跨越处理.1。7。3钢筋焊接时应无咬边、溜挂、夹渣虚焊等,钢筋搭接应双面焊接，焊接长度不小6倍钢筋直径，扁钢搭接长度不于2倍扁钢宽度，且应三面施焊，圆钢与扁钢搭接应先满足圆钢的搭接长度。2.0室内配管工程2。1结构预留洞口：根据图纸绘制相应结构留洞、套管图和洞口、套管检查表，供施工和检查使用。洞口、套管检查表采用逐项检查.2.2钢管暗敷设2。2。1钢管暗敷设工艺流程:2.2。2施工准备:根据施工图纸提出材料计划，列出规格、型号以及施工需用量。2。2.3预制加工：管径在20mm以下时,使用专用手扳煨管器煨弯，管径为25mm以上时，使用液压煨弯器煨弯，弯曲处不应有折皱,凹拆和开裂，弯扁程度不应大于管外径的10，线路暗配时，弯曲半径不应小于管外径的6倍,埋设于地下和混凝土时,其弯曲半径不应小于管外径的10倍;同时，其埋深按消防要求不得小于15mm,管道埋于二层钢筋之间，且应尽量避免交叉。 2.2。4弹线定位：在所需要的施工部位按照要求进行弹线定位,要求挂线找平、线坠找正，并且标出盒箱实际尺寸位置 .2。2。5暗配的电线管路沿最近的路线敷设，并应减少弯曲；管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时,可加大一号管径。埋入墙或混凝土内的管子,离建筑物、构筑物表面的净距必须不小于15mm.2.2。6进入配电箱、接线箱盒的电线管路，应排列整齐，一管一孔,箱盒严禁开长孔，铁制盒、箱严禁用电焊、气焊开孔，.钢管进入盒、箱，管口应用螺母锁紧,露出锁紧螺母的丝扣23扣,两根以上管进入盒、箱要长短一致,间距均匀、排列整齐；2。2。7 切断管子时，用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺,管内铁屑除净.2。2。8埋地的电线管路严禁穿过设备基础，在穿过建筑基础时，必须加保护管。2。2.9镀锌钢管连接时必须使用通丝管箍连接，套丝采用套丝板,应根据管外径选择相应板牙，套丝过程中，要均匀用力。2。2.10钢管套丝不得有乱扣现象，管箍必须采用通丝管箍，外露2-3扣。2.2。11现浇混凝土楼板配管：先确定箱盒位置,根据楼板的厚度，弹出十字线,将堵好的盒子固定牢然后敷管。有两个以上盒子时,要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢，浇混凝土时要有人看护，及时修复调整.土建拆模后要及时清里预埋盒。2。2.12随墙（砌体）配管：配合土建工程砌墙埋管时，管子外保护层不小于15mm,向上的管口应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成90弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙,先固定盒后接短管.2。2.13穿越外墙的钢管(套管)必须焊止水片，埋入土层的钢管做沥青防腐处理.2.2。14 配合施工中,电气专业人员随工程进度密切配合土建作好预埋工作，加强检查,杜绝遗漏，浇筑混凝土时应派专人看护。2。3.紧定式JDG钢管管敷设2。3.1管与管连接：先把镀锌电线管与直通管接头(或螺纹管接头带紧定螺丝一端）拧紧定位后，用紧定扳手持续拧紧紧定螺钉，直至拧断“脖颈,使镀锌电线管与直通管接头成一整体即达到连接要求。无须再做接地跨接线。2.3。2镀锌电线管与接线盒、箱连接：旋下螺纹管接头的爪型锁,并置于接线盒内壁面,用紧定扳手使爪型锁母与六角锁母里外夹紧接线盒即可，管螺纹宜外露23扣。无须再做接地跨接线.2。4施工要点：金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm钢导管不得套管熔焊连接。2。5 PVC塑料管敷设2。5。1工艺流程:敷设管路固定灯头盒划定灯头盒位置管路连接、切断和弯曲2。5。2预留箱盒位置 为了保证箱盒位置及标高的准确，现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展,本项工艺也会有新的发展。具体做法：根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口，一般可要求左右各大50100mm，上下各大150200mm。这项工作必须提前考虑,对各种规格配电箱分别制作木套箱，钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法.对于接线盒或开关、插座盒,留洞尺寸可定为150250mm.这些洞的预留一般采取预埋聚苯板的办法.施工前加工定做或现场制作150250100mm的聚苯板块，施工中固定在所需要的位置。PVC管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求，管口必须封堵严密，以免灰浆渗入造成管路堵塞。2。5。3敷设管路管路必须敷设在钢筋网内侧，分两种情况，第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。对于从楼地面内引出的管路，应在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路拆断或变形。对于从墙上箱盒向外引的管路，必须从木套箱或聚苯板中引出,并连按牢固紧密.为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定，横向管路沿水平筋固定，并绑扎在水平筋的下侧.需要进入楼板的管路伸出墙体后与钢筋固定,管日必须封堵严密，可以采用管堵封堵或将管折回头并绑扎的办法。2.5。4管路连接包括管路与管路的连接和管路与箱盒的连接两种情况：管路与管路的连接:使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰浆,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠.涂好后平稳地插入套管中，插接要到位.必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。管路与箱盒的连接：本项工作应在土建对+0。5m水平控制线进行核查后，配合箱盒的安装同时进行，使用配套的盒接头和胶粘剂。首先测定好箱盒位置,根据其位置截取适当长度的管路,如果原来管路长度不够时，可采取接短管的办法,使其长度满足使用要求.按照上面套管与管路连接的办法，把盒接头与各管路连接,把盒接头的另一端插入箱盒，并用配套的锁母固定,然后把箱盒固定在合适的位置。2。5.5管路的切断对于直径在20mm以下的管路可以使用专用的剪管器（割管器）进行剪切，注意不能使切断的管口发生变形，对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管囗内外的毛刺修整平齐。不能出现斜口,以避免接管时出现质量问题。2。5。6管路的弯曲对于直径在25mm以下的管路,使用配套的弯管弹簧，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位,如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置,用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度,注意不能用力过快过猛，以免管路发生变形。对于直径在32mm以上的管路,使用弯管弹簧会有一定的困难，这时可以使用热煨法，首先将弯管弹簧插人管内，对规格较大的管路，没有配套的弯管弹簧时，可以把细砂灌入管内并振实，堵好两端管口，用电炉或热风机对需要弯曲部位进行均匀加热，加热到可以弯曲时,将管子的一端固定在平整的木板上,逐步煨出所需要的弯度,然后用湿布抹擦弯曲部位使其冷却定型。3。0管内穿线工程3。1工艺流程：穿引线钢丝清扫线管套管护口选择导线导线包扎导线连接摇测线路绝缘绝放线及断线3.2选择导线3.2.1根据设计要求选择导线规格及型号。3.2.1相、零、地的颜色加以区分,黄绿双色地线，蓝色零线。3.3。穿引线钢丝：用两根钢线从线管两关同时对穿，当穿管受阻时两根钢丝同时搅动，使两根钢线的端头相钩绞在一起，然后将带线拉出。3。4清扫管路：利用引线钢丝来回拉动，清除管路中的灰尘、泥水、杂物等。3。5放线与断线3。5。1放线:A。放线前根据设计施工图对导线的规格，型号进行核对。B.放线时导线置于放线框架或放线车上。3。5。2断线：A.接线盒、开关盒、插座盒、灯头盒内导线的预留长度应为15cm;B。配电箱内导线的预留长度为配电箱体周长的1/2;C。出户导线预留长度应为1.5m；D.共用导线在分支处,可不剪断导线而直接穿过,但需留有接线的预留。3。6管内穿线3。6.1穿线前检查管内加装护口是否齐全，两人配合一拉一送。3。6。2管路较长，转弯较多时，在管内吹入适量的滑石粉,截面大、长度长的导线考虑机械牵引。3。6。3穿线时应注意下列问题:A、同一交流回路的导线必须穿于同一管内；B、不同回路不同电压和交流、直流的导线不得穿在同一管内,但以下几种除外;a.电压为50V及以下的回路；b.同一设备的电机回路和无抗干扰要求的控制回路；c。照明花灯的所有回路；d.同类照明的几个回路，但管内的导线总数不超过8根.3.6。4穿入管内的导线不允许有接头、局部绝缘损坏及死弯,导线外径总截面不超过管内面积的40%.3.7导线连接3。7。1导线自缠绕5-7圈,用焊锡焊满,用像胶和绝缘胶布包缠。3.7。2压线帽连接必须采用专用的压线钳。3。8线路检查及绝缘摇测：3.8。1检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定.3。8。2使用摇表摇测线路绝缘情况时，照明回路使用500V摇表，线、相、零、地线之间的相互绝缘电阻值不低于0。5M(兆欧)。动力线路采用1000V摇表，线、相、零、地摇测的绝缘电阻值不低于1M（兆欧）。报监理验收合格后把资料存档。3。9施工要点:应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内容刚性导管暗敷，暗敷保护层厚度不小于30。电线采用额定电压不低于750V的铜芯绝缘电线。4.0金属线槽、桥架安装工程4.1工艺流程:支吊架安装弹线定位顶棚多管道重叠部位先画管道定位图槽内配线线路检查绝缘摇测线槽、桥架安装接地线安装4。2测量定位根据图纸设计的线槽、桥架线路的走向和位置,对部分顶棚内安装的并与多种管道在平面重叠的部位，需经各专业技术人员先研究图纸、现场分析总结，画出各专业综合管网安装位置图。再用弹线法标识桥架的安装位置、标高，确定好支架的固定位置，做好标记.竖井内桥架定位应先用悬吊钢丝法确定安装基准线,如预留洞不合适，应及时调整，并做好修补。4。3制作安装依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架,支架进行工厂化生产.沿梁底吊装或靠墙支架安装,在公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2米.在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。各种规格桥架所用支吊架见下表：桥架规格名称规格间距100100吊杆81.5m200100吊杆81。5m300100吊杆101。5m300150吊杆101.5m400100支吊架（角钢）L4041.5m400*150支吊架（角钢）L4041。5m600*150支吊架（角钢）L50*51。5m800*150支吊架（槽钢)L5051.5m1000150支吊架（槽钢)L80*81。5m4。4桥架安装4。4。1对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。4。4。2桥架安装前,
