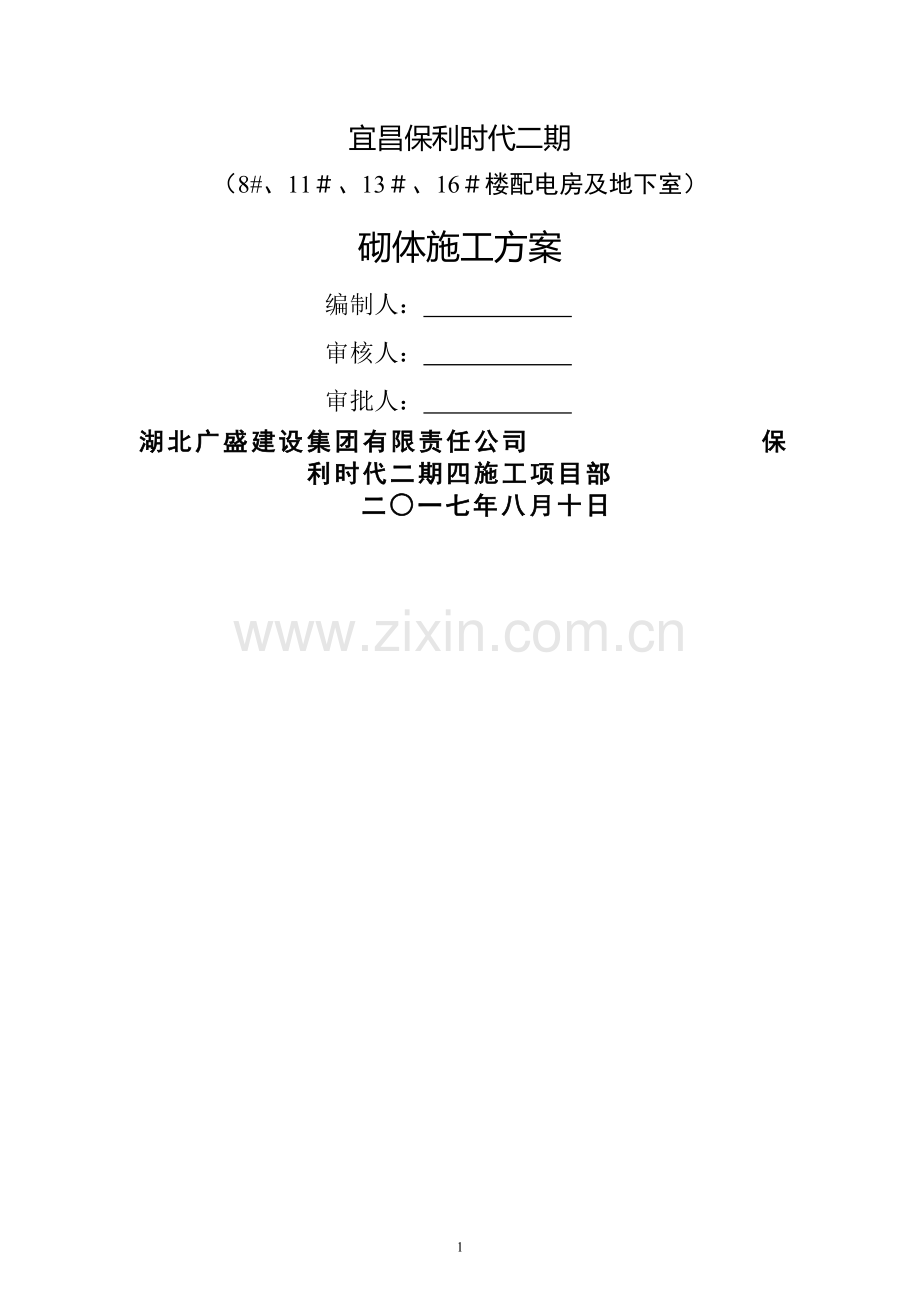

宜昌保利时代二期
（8#、11＃、13＃、16＃楼配电房及地下室）
砌体施工方案
编制人：
审核人：
审批人：
湖北广盛建设集团有限责任公司 保利时代二期四施工项目部
　　二○一七年八月十日

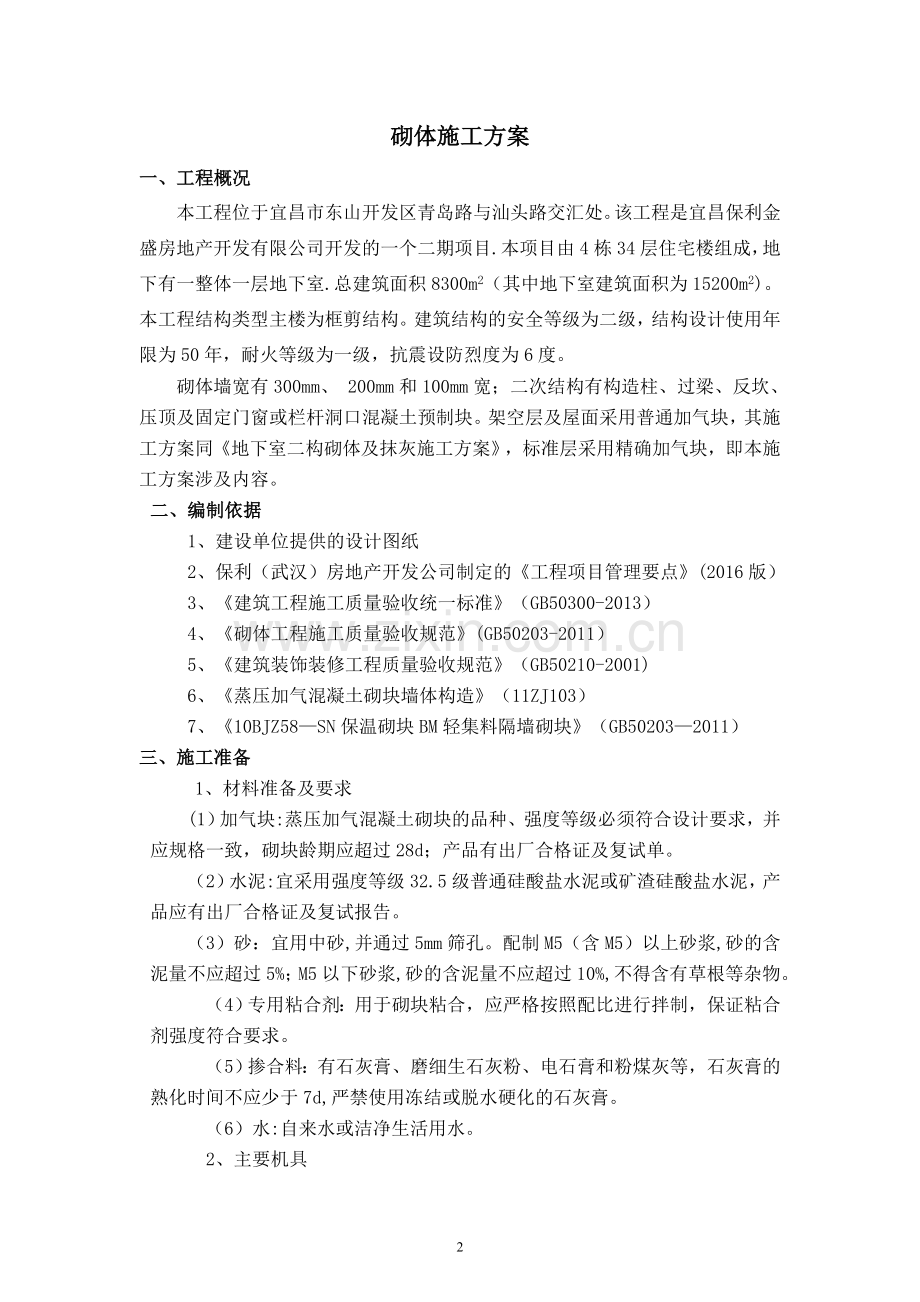

砌体施工方案
一、工程概况
本工程位于宜昌市东山开发区青岛路与汕头路交汇处。该工程是宜昌保利金盛房地产开发有限公司开发的一个二期项目.本项目由4栋34层住宅楼组成，地下有一整体一层地下室.总建筑面积8300m2（其中地下室建筑面积为15200m2)。本工程结构类型主楼为框剪结构。建筑结构的安全等级为二级，结构设计使用年限为50年，耐火等级为一级，抗震设防烈度为6度。
砌体墙宽有300mm、 200mm和100mm宽；二次结构有构造柱、过梁、反坎、压顶及固定门窗或栏杆洞口混凝土预制块。架空层及屋面采用普通加气块，其施工方案同《地下室二构砌体及抹灰施工方案》，标准层采用精确加气块，即本施工方案涉及内容。
二、编制依据
1、建设单位提供的设计图纸
2、保利（武汉）房地产开发公司制定的《工程项目管理要点》(2016版）
3、《建筑工程施工质量验收统一标准》（GB50300-2013）
4、《砌体工程施工质量验收规范》(GB50203-2011）
5、《建筑装饰装修工程质量验收规范》（GB50210-2001)
6、《蒸压加气混凝土砌块墙体构造》（11ZJ103）
7、《10BJZ58—SN保温砌块BM轻集料隔墙砌块》（GB50203—2011）
三、施工准备
1、材料准备及要求
(1）加气块:蒸压加气混凝土砌块的品种、强度等级必须符合设计要求，并应规格一致，砌块龄期应超过28d；产品有出厂合格证及复试单。
（2）水泥:宜采用强度等级32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，产品应有出厂合格证及复试报告。
（3）砂：宜用中砂,并通过5mm筛孔。配制M5（含M5）以上砂浆,砂的含泥量不应超过5%；M5以下砂浆,砂的含泥量不应超过10%,不得含有草根等杂物。
 （4）专用粘合剂：用于砌块粘合，应严格按照配比进行拌制，保证粘合剂强度符合要求。
 （5）掺合料：有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于7d,严禁使用冻结或脱水硬化的石灰膏。
 （6）水:自来水或洁净生活用水。
2、主要机具
搅拌机、手推车、垂直运输设备,大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、水平尺、皮数杆、小水桶、灰槽、磅秤、砖夹子、笤帚等。
3、作业条件
（1）对工人技术交底完毕，项目部管理制度健全，管理人员持证上岗，熟练技工占总操作人员70%以上.
(2）砌筑前，基础或结构应经验收合格,弹好墙身轴线、墙边线、门窗洞口和柱子的位置线.
（3)根据统一标高控制线及窗台、窗顶标高，预排出砌块的皮数线，皮数线可划在柱、墙上过梁的尺寸标高，皮数线经质量部门验收合格。
(4）砌筑部位（基础或楼板等)的灰渣，杂物清除干净，并浇水湿润。
4、样板引路制
　　　砌筑前样板验收完毕,方可进行大面积砌体施工。
四、施工方法
1、砌筑工艺流程
 测量放线→铺底找平→砌筑→顶皮砖砌筑→顶缝处理→贴耐碱网格布→开槽、补缝→水电箱安装
2、砌筑施工要求
（1）测量放线
首先将砌筑砌块的楼、地面清扫干净,以保证所弹墨线清晰准确（图1、2、3）；同时进行吊线在梁、柱上弹上墨线(图4)。
图1
图2
图3
图4
（2)铺底找平
因楼、地面凹凸不平,在砌前用1:3水泥砂浆铺底找平。铺水泥砂浆时用水泥纸覆盖墨线(图1）；再用1：3水泥砂浆铺底抹平，高度符合皮数模数（图2)；对最后一块异型砌筑量好尺寸后专门切锯。根据砌筑排版图加工砌块，降低材料浪费，保证观感统一美观.
图1
图2
（3)砌筑
图1
图2
砌筑砌块的专用粘合剂用电动搅拌器搅拌（图1)；砌筑两端第一块砖时，在柱上抹上拌制好的粘结剂（图2）；砌筑时用橡皮锤及水平尺检查，带上通线（图3、4);要保证灰浆饱满，横平竖直。及时刮去溢出的粘结剂.抹粘合剂时用专用带齿小铲，将水平缝和砌块顶缝一次刮抹；砌第二皮砖时,首先将砌块上的灰尘清理干净，在柱和砌块上满刮粘合剂，而后砌筑在墙端部和砼墙柱相接面每隔二皮设置拉结筋；砌丁字墙和拐角时要严格遵循交丁顺砌的砌筑工艺，要保证一定的交丁间距，不可通缝（图5、6）.
图5
图6
图3
图4
图5
图6
（4）顶皮砖砌筑
首先吊线；根据顶皮砖的尺寸配砖。在砌筑前清除表面浮灰，抹粘结剂后置放砌块，用橡皮锤和水平尺找平、校正，清除缝间挤出的粘结剂。
（5）顶缝处理
砌好的墙与砼梁底部应留20mm间隙，用微膨胀防水砂浆灌封;用裁纸刀将多余的砂浆平齐墙面削掉.
（6)贴耐碱网格布
为了防止门窗角及管线槽处开裂，需在门窗角及管线槽处贴耐碱玻纤网格布.在门窗框角45度处，先喷刷丙乳液，干燥后批涂腻子（图1、2).最后贴耐碱网格布条抹平（图3）。管线部位贴网格布操作方法与门框角一样（图4）.　　　　　　　　　　　　　　　　　　　　　　
（7）开槽、补缝
砌筑好的墙面上常常要埋入水电管线，需要在墙面开槽。具体做法是：首先在需开槽位置弹线、用手提切割机开槽(图1）；将槽内的砌块用凿子剔除(图2）；管线安装好后修补。修补前先清除槽内的杂物和灰尘（图3);刷一道丙乳液；干燥后用膨胀砂浆修补（图4）。
图1
图2
图3
图4
(8）水电箱安装
根据水电箱的尺寸预先在砌块墙上留出相应的位置，均匀地抹上粘合剂（图1、2)；将水电箱就位(图3）;拧入固定水电箱胀管螺钉后在四周缝内打发泡剂（图4），待发泡剂固化后打上密封胶。
图1
图2
图3
图4
3、质量标准
（1）保证项目:
①砌块的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告.
②砂浆品种必须符合设计要求,强度必须符合下列规定：
A、同品种、同强度等级砂浆各组试块平均强度不小于强度标准值（fm,k）。
B、任意一组试块强度不小于0。75强度标准值(fm，k）。
C、砌体水平灰缝砂浆饱满,立缝填塞密实。
D、转角处严禁留直槎,其它部位应留斜槎。
（2）基本项目：
①上下砌块错缝,块体搭砌长度≥150mm，竖向通缝不大于2皮。
②接槎处砂浆密实，砖缝平直，接槎处水平灰缝小于5mm或有透亮缺陷的不超过5个。
③拉结筋、反坎等均符合设计及要求。
(3）施工检查内容见下表：
序号
检查内容
检查标准
1
立面垂直度
[0，5］mm
2
表面平整度
[0，3］mm
3
灰缝
宽度3 mm（±1mm)，饱满度无透亮、无瞎缝
4
反坎
高度高300mm（±10mm),上口平整，振捣密实,无涨模
5
门洞宽度
［0,10]mm
6
拉结筋
拉拔试验检查强度≥210MPa,钻孔深度10cm，钢筋长度≥70cm，间距≤60 cm
4、应注意的质量问题
①砌体粘结不牢:原因是砌块浇水、清理不好，砌块砌筑时一次铺粘结剂没满铺，校正不及时；砌块在砌筑使用的前一天，应充分浇水湿润，随吊运随将砌块表面清理干净。
②墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑,以保证墙体顶部平直通顺.
③砌体墙后剔凿:预留孔洞、预埋件应预留、预埋，防止后剔凿,以免影响质量。
④拉结筋不合砖行：拉结筋经常不能与砖行灰缝吻合，应预先计算砖行模数、位置、标高，依此进行植筋，不应将拉结筋弯折使用.
⑤锚固在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断。
五、质量保证措施
1、施工前由技术人员认真审图，明确工程施工中的各项做法和细部节点处理方法，在技术交底中重点突出细部施工工艺，并严格按照其执行，以保证工程质量。
2、对于施工过程中采用的新材料、新工艺等严格控制原材料质量、施工工艺流程，并加强施工过程的中间检查和控制。
3、工程技术人员对于工程中容易出现的质量通病提前进行总结分析，针对本工程提出解决方案，在施工过程中严格控制.
4、技术交底制度：施工前要组织进行各级技术交底，包括项目工程师对工长的技术交底，工长对班组长的技术交底，班组长对作业班组的技术交底，各级交底以口头进行，并有文字记录。因技术措施不当或交底不清而造成质量事故的要追究原因，并及时改正.
5、制定详细的施工过程质量奖罚细则，认真执行自检、交接检制度，定期检查，奖优罚劣。
6、在各项施工中，严格进行过程控制,每道工序必须经过项目技术质量验收合格后方可进行下步工序.
7、分层、分部位进行施工、交验,保证工程施工工序的有序性，在保证质量的前提下加快进度。
8、本工程应具备以下质量记录:
（1)砌块、原材料出厂合格证.
(2）施工试验报告。
(3）质量检验评定资料。
9、选用操作手艺好、责任心强的施工班组长及工人。
10、为确保质量，施工现场管理人员必须经常巡查砌筑现场,随时解决可能出现的问题,特在项目经理部成立以砌体检查小组.
检 查 小 组 构 架
组长
贾恒进
副组长
吴祯华、陈义喜、林炳清
成员
林聪、林豪、林慧财、周双
六、安全文明管理措施
1、材料的码放:各种材料进场后，经检验合格后,码放在指定的存放区,易燃物区内应设有完善的防火灭火措施。
2、进入施工现场必须戴好安全帽，高空作业必须系好安全带.严禁酒后作业，严禁穿拖鞋进入现场。
3、施工现场不许吸烟,电气焊等明火作业开用火证，并应有灭火措施。
4、施工中，楼梯口、电梯口、预留洞、出入口必须做好有效防护。
5、现场材料必须按照平面布置图进行整齐堆放,严格按照城建集团现场施工管理方法执行。
6、施工工人严格执行“工完料净场地清”，并设专人、定时地进行场地清理、洒水工作，保持现场清洁。
7、责任到位：生产协调会上，施工员在汇报工作的同时，必须汇报所负责段面的安全生产情况;安全员必须汇报每日的现场巡查情况,对提出的隐患落实“三宝”整改。
8、砌体施工时，楼面和屋面堆载不得超过楼板的允许荷载值，同时靠近外墙边不能堆放过高，外架上不得堆放材料。
9、现场临时用电、动力、照明一律采用橡皮电缆软线，并由维修电工接线，其他人员严禁乱拉电线，用电配箱一律采用安全配电箱统一管理。使用电动机具一定要有漏电保护装置和良好的接地。
10、安全教育到位：⑴新进场工人必须接受入场教育,三级教育，签订个人安全生产责任合同。⑵工长（施工员）在下达任务的同时对施工作业所的安全防护投施及针对性的安全操作规程，注意事项进行全面的安全技术交底，交底双方履行签字手续。⑶班组长搞好班前活动，落实好个人安全生产责任制。
七、成品保护措施
1、每道工序必须做好成品保护。
2、在搬运轻质易碎材料时,轻拿轻放防止材料损坏。
3、施工过程中水电与土建进行有效配合，避免成品破坏。砌体上的设备槽孔以预留为主，因漏埋或未预留时应采取措施,不因剔凿而损坏砌体的完整性。
4、关键部位搭设临时防护，防止操作工人上去破坏成品。
5、先装门窗框时，在砌筑过程应对所立之框进行保护；后装门窗框时，应注意固定框的埋件牢固，不可损坏、不可使其松动。
6、砌筑施工应及时清除落地灰，不得污染墙面。
7、施工时注意保护墙体及门窗口角.
湖北广盛建设集团有限责任公司
宜昌保利时代二期四施工项目部
2017年8月10日
