保利家园二期 临时用水用电专项施工方案

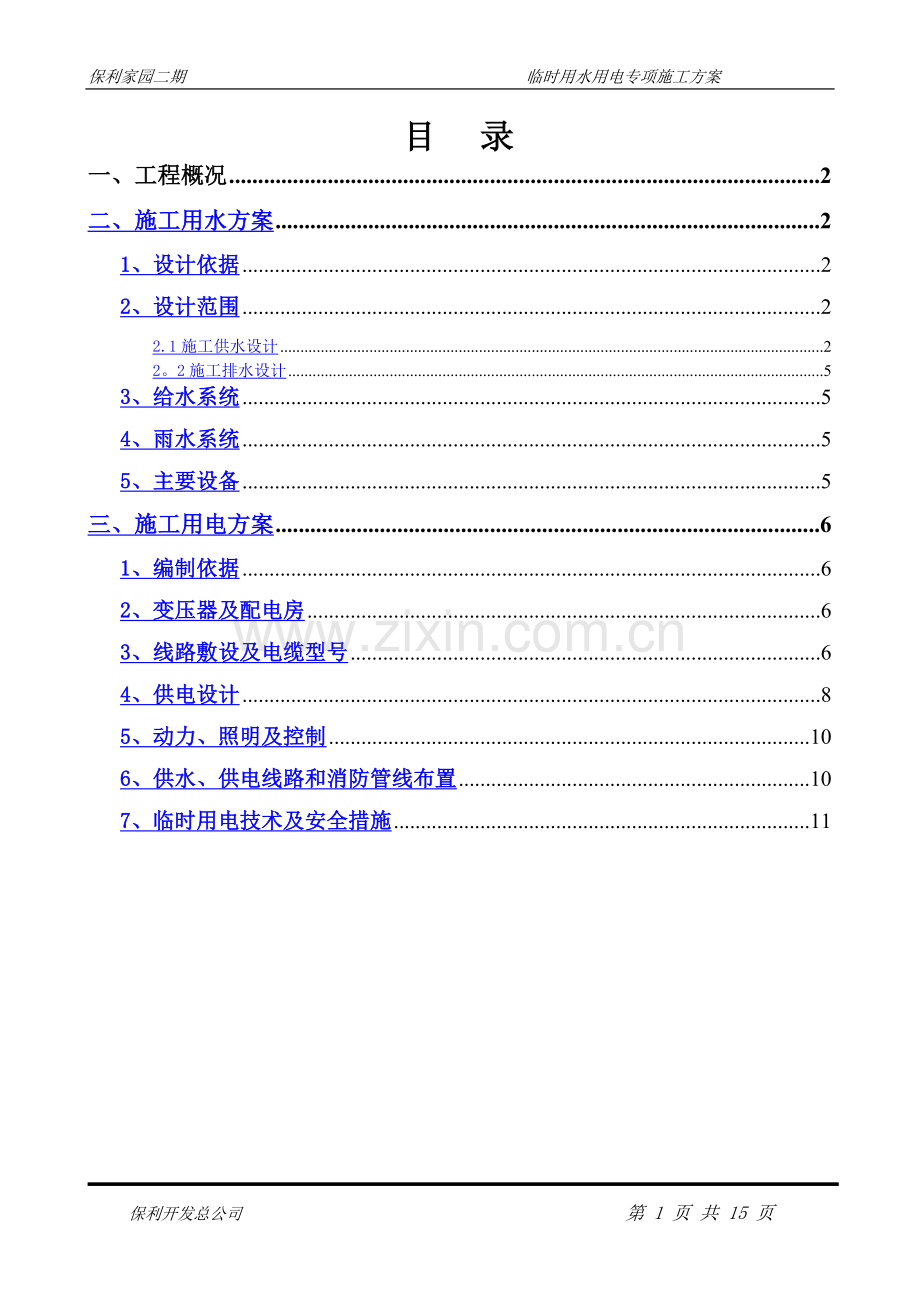

目 录
一、工程概况 2
二、施工用水方案 2
1、设计依据 2
2、设计范围 2
2.1施工供水设计 2
2。2施工排水设计 5
3、给水系统 5
4、雨水系统 5
5、主要设备 5
三、施工用电方案 6
1、编制依据 6
2、变压器及配电房 6
3、线路敷设及电缆型号 6
4、供电设计 8
5、动力、照明及控制 10
6、供水、供电线路和消防管线布置 10
7、临时用电技术及安全措施 11

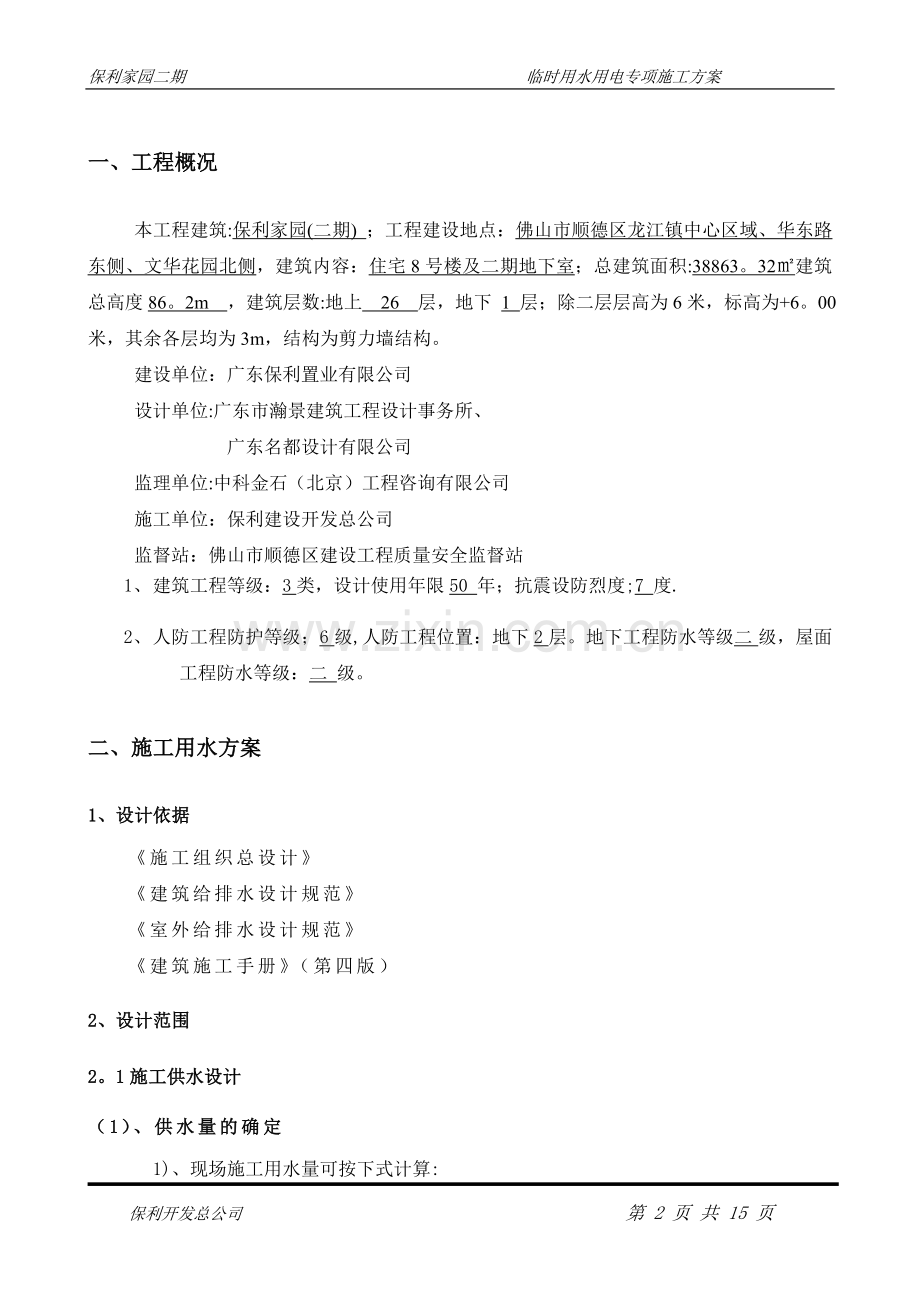

一、工程概况
本工程建筑:保利家园(二期) ；工程建设地点：佛山市顺德区龙江镇中心区域、华东路东侧、文华花园北侧，建筑内容：住宅8号楼及二期地下室；总建筑面积:38863。32㎡建筑总高度86。2m ，建筑层数:地上 26 层，地下 1 层；除二层层高为6米，标高为+6。00米，其余各层均为3m，结构为剪力墙结构。
建设单位：广东保利置业有限公司
设计单位:广东市瀚景建筑工程设计事务所、
广东名都设计有限公司
监理单位:中科金石（北京）工程咨询有限公司
施工单位：保利建设开发总公司
监督站：佛山市顺德区建设工程质量安全监督站
1、 建筑工程等级：3类，设计使用年限50 年；抗震设防烈度;7 度.
2、 人防工程防护等级；6 级,人防工程位置：地下2 层。地下工程防水等级二 级，屋面工程防水等级：二 级。
二、施工用水方案
1、设计依据
《施工组织总设计》
《建筑给排水设计规范》
《室外给排水设计规范》
《建筑施工手册》（第四版）
2、设计范围
2。1施工供水设计
（1）、供水量的确定
1)、现场施工用水量可按下式计算:
　　　　　　　 Q1·N1 K2
q1=K1∑ ·
T1·t 8×3600
式中
q1--施工用水量(L/s）；
K1-—未预计的施工用水系数(1。05～1.15）;
Q1——年(季)度工程量(以实物计量单位表示）；
N1 -—施工用水定额
T1-—年(季）度有效作业日(d）
t——每天工作班数(班）
K2——用水不均衡系数
施工生产用水量见Q1及N1取值表。
项目
Q1
N1
混凝土养护
28000m3
300L/ m3
砌块全部用水
8000m3
350L/ m3
楼地面工程
55000m2
190L/ m2
搅拌砂浆
20000m3
300L/ m3
其中：K1=1.1 T1=334 t=2 K2=1。5
q1=1。1×(28000×300+8000×350+55000×190+20000×300）/（334×2）
×1.5/（8×3600)
=2.37L/S
2）、施工机械用水量q2：
考虑没有设搅拌机（站)等大耗水量机械,因此不作计算.
3）、施工现场生活用水量可按下式计算：
　　　　　　　 P1·N3·K4
q3=
t×8×3600
式中q3--施工现场生活用水量（L/s)；
P1--施工现场高峰昼夜人数（人，考虑工人和管理人员数量，取1000人）;
N3 ——施工现场生活用水定额
(一般为20～60/人·班,主要需视当地气候而定）;
K4—-年（季)度有效作业日（d）；
K3-—施工机械用水不均衡系数(取2）；
t—-每天工作班数(班）。
q3=1000×50×2/（8*2*3600）=1。74L/S
4）、生活区生活用水量可按下式计算：
P2·N4·K5
q4=
24×3600
式中
q4-—生活区生活用水（L/s)；
P2—-生活区居民人数（人）；
N4 -—生活区昼夜全部生活用水定额,(60L/S）
随地区和有无室内卫生设备而变化；
K5——生活区用水不均衡系数（可取2。0～2。5，本标段取2。0)。
q4=1000×60×2/(24×3600)=1。39L/S
5）、消防用水量q5
消防用水量(q5),见表
序号
用水名称
火灾同时发生次数
单位
用水量
1
2
居民区消防用水
5000人以内
10000人以内
25000人以内
施工现场消防用水施工现场在25ha内每增加25ha
一次
二次
二次
一次
一次
L/s
L/s
L/s
L/s
L/s
10
10～15
15~20
10~15
5
由于施工占地面积远远小于25ha(250000㎡），故取q5=10L/S。
6）、总用水量的确定
q1+q2+q3+q4=2.37+0+1.74+1.39=5。5L/S＜q5=10L/S
故总用水量Q=q5+1/2（q1+q2+q3+q4）=10+1/2×5。5=12.75L/S
考虑10％漏水损失,总用水量Q=12.75×1。1=14。02L/S
（2）、管径的选择
生产消防管采用D=100mm～300mm，
计算法
式中
d—-配水管直径(m);
Q--耗水量（L/s）；
ν——管网中水流速度(m/s)，1。5~2m/s，本标段取1.5m/s。
d=[4×14。02/(1000×3.14×1。5)］1/2=0。11m
选用DN100焊接钢管做主干管，外径114mm，内径106mm，大于100mm可以满足要求。
（3）、水源
生活、消防用水水源为场地南侧临建处业主留置的出水口。
2.2施工排水设计
2。2.1废水量
生活废水量为生活用水的85％，即1.64L/S.
2。2.2排水系统
生活区污水汇集到化粪池处理后经D400排水管排入市政排水系统.
2。2。3管材
管径≤DN200排水管采用UPVC排水管，DN＞200采用机制混凝土管。
3、给水系统
平时由市政给水管网直供生活区、施工区,因施工用水有可能用水池水，设3个容量为30m3的施工、消防水池泵站,其中2个水池保证市政停水时生活区、施工区正常用水，1个水池供给施工现场消防安全用水。(消防施工详见《消防专项方案》）
4、雨水系统
沿建筑主体周边砖砌明沟接收雨水和施工余水,经沉沙井后引入沉淀池,再排入市政雨水井。
5、主要设备
给水泵3台,功率为7.5KW.
三、施工用电方案
1、编制依据
（1)、本工程施工组织总设计及相关专项施工方案;
(2）、《施工现场临时用电安全技术规范》JGJ46-2005;
（3）、《建筑施工手册》（第四版）；
(4）、电工手册。
2、变压器及配电房
　　现场由甲方提供1台400ＫW变压器，根据现场的实际情况及建设单位所提供的电源位置，在现场自建1＃配电房，配电房内设置配电间、维修间，整个净空高度为:3M，以集中为工地供电。并附带挂置沙箱及干粉灭火器；地面铺有绝缘胶垫；悬挂停送电警示牌。维修间设有：维修开关箱，维修操作台，绝缘手套等。电工在值班室可24小时监控现场用电情况。
　　配电房内设有1台配电柜A1.电源线缆采用ZR—RVV3×185+2×95由变压器引入至配电房，敷设方式为埋地敷设，埋地0。7m，红机砖砌沟，沟底铺沙，上面以细土填平,且做好标识。
3、线路敷设及电缆型号
　　现场所有施工设备用电电缆以埋地敷设为主，线路走向合理布置,敷设方法严格按照施工工艺进行,通过承重路面及沟洞等处加以保护措施,并且与其它管路交叉时保持安全距离，线路走向并且做好标示，以防施工中发生不必要的用电安全事故。
电源进线,配电房，配电箱等的位置及线路走向。
1、由变压器配出1路ZR-RVV3×185+2×95线缆分别地埋敷设至1#配电房：
合计功率:
Pj＝Kx×ΣPe＝0。5×ΣPe＝0.5×131.85×2=131。85kw,
Ij＝Pj/(Ue）
＝131。85/（1.732×0.38×0。75）
＝267。1A,线路载流量：Ij＝590A。
2、由1＃配电房A1配电柜配出2路ZR—RVV3×185+2×95线缆地埋敷设至FD-01、FD—02（FD-02配电箱计算过程如下,其余二级配电箱计算相同,其计算过程略）
　　合计功率：
　　Pj＝Kx×ΣPe=0。5×ΣPe
　　 ＝0.5×（78+39+52。5+4。5+73。2+11+55。5）＝131。85kw,
　　Ij＝Pj/(Ue)
　　 ＝131。85／（1。732×0.38×0.75）
　　 ＝267.1A，线路载流量：Ij＝590A.（考虑结构和装修施工机械不会同时使用，本计算没有考虑每个分配电箱用电设备的不均衡性，因此,二级分配电箱用电负荷计算时考虑需要系数为0.5，一级配电柜按2个分配电箱的负载考虑。）
3、由FD—02配电箱引出一路ZR—RVV3×70+2×35埋地敷设至B1配电箱,供给钢筋棚加工用电；(1台钢筋对焊机、2台切断机、2台弯曲机、1台调直机）
Pe＝Pn＝（50+2×5。5＋2×3＋11）=78Kw,
Ij＝Pe／（Uecos）
　＝78/（1.732×0。38×0.75）
　＝158A,线路载流量：Ij＝237.5A.
4、由FD—02配电箱引出一路ZR—RVV3×16+2×16埋地敷设至B2配电箱，供给宿舍、办公室及库房照明等用电（照明及插座）；
Pe＝Pn＝（24+15)=39KW，
Ij＝Pe／（Uecos)
　＝39／（1.732×0.38×1）
　=59。3A,线路载流量：Ij＝100A。
5、由FD-02配电箱引出一路ZR—RVV3×35+2×16埋地敷设至B3配电箱,供给木工棚加工用电(一台圆盘锯、一台台钻、加工棚）；
Pe＝Pn＝(5。5+2+16+29）=52。5Kw，
Ij＝Pe／（Uecos）
　＝106.4A,线路载流量：Ij＝150A。
6、由B4配电箱电源侧引出一路ZR—RVV5×6埋地敷设至C１配电箱，供给试验室用电（一根电加热器、一台振动平台）
Pe＝2Pn＝4.5Kw,
Ij＝Pe／（Uecos)
　＝8。5A，线路载流量：Ij＝50A.
7、FD—02箱配出一路ZR-RVV3×35+2×16埋地敷设至B4配电箱，供给主体工程用电（１台木工圆锯、一台电焊机、２台插入式振捣器、1台平板式振捣器、1台蛙夯机、小型电动工具及照明）；
Pe＝Pn＝5。5+30+2×2。2+1.1+3+30＝73.2Kw，
Ij＝Pe／(Uecos)
　＝148.3A，线路载流量：Ij＝150A.
8、由配电房FD-02箱配出一路ZR—RVV5×6埋地敷设至B5配电箱，供给装修室外施工升降机（按1台考虑)用电；
Pn＝11Kw，
Pe＝Kx×ΣPe＝0.6×1×11＝6。6KW，
Ij＝Pe／（Uecos）
　＝13.65A，线路载流量:Ij＝50A.
9、由配电房FD—02箱配出一路ZR—RVV3×35+2×16埋地敷设至B6配电箱，塔吊用电;
Pe＝Pn＝55。5Kw，
Pe=ΣPe=1×55。5=55。5KW,
Ij＝Pe／（Uecos)
　＝112。4A，线路载流量：Ij＝150A。
4、供电设计
（1）总用电量的确定
总用电量可按以下公式计算：
　　　　　 ∑P1
P=1。05~1。10（ K1 cosφ +K2∑P2+K3∑P3+ K4∑P4 )
式中
P ——供电设备总需要容量(kVA）；
P1 ——电动机额定功率(Kw）；
P2 ——电焊机额定容量(d）
P3--室内照明容量
P4-—室外照明容量
cosφ-—电动机的平均功率因数
（在施工现场最高为0。75～0。78，一般为0.65~0。75）；
K1、K2、K3、K4—-需要系数，可查《建筑施工手册》。
主要施工机械用电一览表
名称
单位容量
数量
cosφ
额定功率
KW

塔吊
55。5
2
0。75
111
施工电梯
7。5
2
0。75
15
钢筋弯曲机
3
4
0.75
12
钢筋调直机
11
1
0.75
11
钢筋切割机
7
4
0.75
28
钢筋切断机
5.5
4
0。75
22
钢筋直螺纹机
7
2
0.75
14
电焊机
30
2
0。75
60
对焊机
50
1
0。75
50
水泵
10
4
0。75
40
潜水泵
3
4
0.75
12
插入式振捣器
1.1
6
0。75
6。6
平板式振搞器
1.1
2
0.75
2.2
砂浆搅拌机
2.2
2
0。75
4。4
木工圆锯
5。5
4
0。75
22
砂轮切割机
3
2
0。75
6
台钻
2
1
0。75
2
电动手工工具
1
5
0。75
5
弯管机
3
2
0。75
6
蛙夯机
3
1
0。75
3
砼搅拌机
3。5
2
0。75
7
加工棚
0.008
2000
0.8
16
电动机额定功率

455.2
电焊机
30
2
1
60
对焊机
50
2
1
100
电焊机额定容量

160
宿舍照明
0.003
5000
1
15
食堂
0.005
1800
1
9
办公室
0。008
3000
1
24
室内照明用电量

48
施工场地
0。002
15000
0.8
30
室外照明及小型电动工具用电量

30
电动机额定功率： P1=455。2KW K1=0。5
电焊机额定容量： P2=160KW K2=0.5
室外照明用电量: P3=30KW K3=0。8
室内照明用电量： P3=48KW K4=1。0
P=（455.2×0。5/0。75+160×0.5+30×0。8+48×1)×1。05=444。64KV·A>400KW·A
故建设单位提供的1台400KV·A容量变压器，基本满足施工需要。本工程单位工程共5栋,为保证业主对节点工期要求，因此，考虑同时开工实际施工负荷的增加,设备需要系数的提高，我司拟配备1台250KW发电机，满足施工对临时用电的需求。
（2）、电源：由市政供电引入,本系统只按低压380/220V电源引入设计,由低压配电柜开始设计.
5、动力、照明及控制
5。1配电电压及方式
380/220V电源由1＃配电房引出,采用三相五相制，动力配电电压380伏,生活照明电电压为220V.采用放射式和树干式结合的配电方式。
5.2导线选择和线路敷设
采用ZR—RVV电线，主干电线埋地敷设，线径见第三、3条,建筑物内电线用街码明敷或穿PVC管.
5.3动力设备以电动机为主,施工现场照明以金属卤压物灯为主，生活区以日光灯为主。
5。4用电安全
低压配电采用三相五线制中性点接地系统(TN—S），所有电箱配置带漏电的空气开关，保护接地。防雷接地均要设备就近将接地极重复接地，并统一接地保护.
5。5机械设备按“一机、一闸”设计,并带漏电保护。
6、供水、供电线路和消防管线布置
本工程的施工水、电线路接驳点由甲方提供并指定位置。
施工用电线路：电源驳接由变压器引入1＃配电房A1配电柜，接入各区段二级分配电箱(FD—01、FD—02分配电箱，位置见施工平面布置图）。主干线沿场地四周和主要施工便道布置，分支线路从干线处根据需要架设线路引至施工机械位置.施工用电线路采用埋地敷设引至施工机械位置。二级分配电箱见临电施工平面布置图。
施工用水线路：用DN100管引入，用镀锌钢管贴地铺设，沿施工便道或建筑物的外墙布置，将水源引至施工用水点。
施工消防用水管线布置:(消火栓详细设置，详《消防专项方案》 ）
7、临时用电技术及安全措施
（1） 电源采用380/220V低压架空线路三相五线制,由各项目分别安装总配电箱.现场采用三级配电制，即总配电箱—分电箱及开关箱内动力照明电箱分别设置.
（2）架空线采用BVV双塑绝缘铜线，架空线必须设在专用电杆上，严禁架设在树木、脚手架上.
（3)实行两级保护,在分电箱及开关箱内,根据机械型号电流量分别安装漏电保护器,其中开关箱内漏电保护器动作电流为30毫安，其动作时间小于0.1秒。
（4）施工场地照明,特别地下室潮湿环境,采用36伏低压灯具， 每层设置电盒，安装电源插座，供照明使用.
（5)所有电力机械做接地保护，保护地线在端子板处压接牢固.塔吊作防雷接地保护，采用镀锌杆直径为16㎜，每组三根,每20米一组，保护接地电阻值小于4欧姆。
（6）安装、维修或拆除临时用电工程，必须由电工完成.电工等级应同工程的难易程度和技术复杂性相适应。
（7）在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物等.
（8)在建工程（含脚手架具)的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于下表所列数值.
在建筑工程（含脚手架具）的外侧边缘与外电架空的边线之间安全操作距离
外电线路线电压
1KV以下
1—10KV
35-110KV
154—220KV
330—550KV
最小安全操作距离
（m）
4
6
8
10
15
（9)施工现场的机动车道与外电架空线路的最低点与路面的垂直距离应不小于下表所列数值.
施工现场的机动车道与外电架空线路交叉时的最小垂直距离
外电线路线电压
1KV以下
1-10KV
35KV
最小垂直距离（m）
6
7
7
(10)旋转臂架式起重机的任何部位或被吊物边缘与1OKV以下的架空线路边线最小距离不得小于3m。
(11）在架设防护设施时，应有电气工程技术人员或专职安全人员负责监护.
(12）在外电架空线路附近开挖沟槽时,必须防止外电架空线路的电杆倾斜、碰倒。或会同有关部门采取加固措施.
（13）在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接地保护系统.
（14）电气设备的金属外壳必须与专用保护地线连接.专用保护地线（简称保护地线)应由工作接地线、配电室的地线或第一级漏电保护器电源侧的地线引出。
（15)当施工现场与外电线路共用同一供电系统时,电气设备应根据当地的要求做保护接地。不得一部分设备做保护接零，另一部分设备做保护接地。
(16)做防雷接地的电气设备,必须同时做重复接地。
(17）在只允许做保护接地的系统中,因条件限制接地有困难时，应设置操作和维修电气装置的绝缘台.
(18）正常情况时，下列电器设备不带电的外露导电部分，应做保护接地：
　　　①电机、变压器、电器、照明器具、手持电动工具的金属外壳；
　　　②电气设备传动装置的金属部件;
　　　③配电屏与控制屏的金属框架;
　　　④室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门；
　　　⑤电力线路的金属保护管、敷线的钢索；
　　　⑥安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。
（19）施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端设置漏电保护装置。
（20）配电屏（盘)或配电线路维修时，应悬挂停电标志牌.停、送电必须由专人负责。
（21)电力为380/220V的自备发电机组的排烟管道必须伸出室外.发电机组及其控制配电室内严禁存放贮油桶。
（22)发电机组电源应与外电线路电源设置机械电气互锁装置,严禁并列运行。
（23）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0。2m处，必须加设防护套管。
(24)橡皮电缆架空敷设时,应沿墙壁或电杆设置，并用绝缘子固定,严禁使；用金属裸线做绑扎线。固定点间距应保证橡皮电缆能受自重所带来的荷重。
(25）室内配线必须采用绝缘导线。
（26）配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤的瓦斯、烟气、蒸汽、液体及其它有害介质中。不得装设在易受外来固体物撞击、强烈振动,液体浸溅及热烘烤的场所。否则，须做特殊防护处理.
（27)配电箱和开关箱的金属箱体、金属电器安装板不应带电，金属底座、外壳等必须作保护接地.保护地线应通过接线端子板连接。
（28）配电箱、开关箱必须防雨、防尘。开关箱中必须装设漏电保护器。
(29)配电器、开关箱内的电器必须可靠完好，不准使用不合格的电器。
(30）每台用电设备应有各自专用的开关箱，必须实行“一机一闸"漏电开关制，严禁用同一开关电器直接控制二台及二台以上电气设备（含插座)。
(31）开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电时间应小于0。ls。使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应大于15mA,额定漏电动作时间小于0.ls.
(32)配电箱、开关箱中的导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。进、出线应加护套分路成束并做防水弯,导线束不得与箱体进、出口直接接触。
(33)移动式配电箱和开关箱的进、出口必须采用橡皮绝缘电缆.进入开关箱的电源线,严禁用插销连接。
(34)对配电箱，开关箱进行检查、维修时，必须将其前一级对应的电源开关分闸断电，并悬挂停电标志牌,严禁带电作业。
（35）送电操作顺序为：总配电箱-分配电箱-开关箱。
（36)停电操作顺序为：开关箱—分配电箱-总配电箱（出现电气故障的紧急情况除外)。
（37)熔断器的熔体更换时,严禁用铜丝代替。
（38)施工现场中一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定:
　　　①选购的电动建筑机械、手持电动工具和用电安全装置，符合相应的国家标准、专业标准和安全技术规范；并且有产品合格证和使用说明书;
　　　②建立和执行专人专机负责制，并定期检查和维修保养；
　　　③保护零线的电气连接符合上述第16点要求，对产生振动的设备其保护地线的连接点不少于两处;
　　　④在做好保护接零的同时，还要按上述第14点和33点的要求装设漏电保护器。
（39）焊接机械应设在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品.交流弧焊机变压器的二次侧电源线长度应不大于5m， 进线处必须设置防护罩.
（40）使用焊接机械必须按规定穿戴防护用品， 对发电机式直流弧焊机的换向器，应经常检查和维护。
(41)夜间施工或自然采光差的场所，作业厂房、料具堆放场、道路、仓库、办公室、食堂、宿舍等，应设一般照明、局部照明或混合照明。在一个工作场内,不得只装设局部照明。停电后,操作人员需要时撤离现场的特殊工程，必须装设自备电源的应急照明。
（42）对有爆炸和火灾危险的场所，必须按危险场所等级选择相应的照明。
（43）照明器具和器材的质量均应符合有关标准、规范的规定，不得使用绝缘破损的器具和器材.
（44）一般场所宜选用额定电压为220V照明器具.对下列特殊场所应选用安全电压照明器具:
　　　①在潮湿和易触及带电体场所的照明电源电压不得大于３６V.
　　　②在特别潮湿的场所、导电良好的地面、镀炉或金属容器内工作的照明电源电压不得大于12V。
(45）照明变电器必须使用双绕组型，严禁使用自耦变电器.
(46）对于夜间影响车辆通行的在建工程机械设备,必须安装设置醒目的红色信号灯。其电源应设在施工现场电源总开关的前侧。
（47）临时用电管理控制
预控
1。编制临时用电施工方案
2。对每个项目部电工证件审验，组织安全学习
3.进行临电施工安全交底
落实
由电工在方案编制人员与安全员指导下，按照施工方案进行施工
验收
1.施工完毕后由工长、编制人、安全员、电工对临电进行验收
2。报项目经理部安全科进行验收
日常
检修
1。电工对用电设施每日进行检查，检修，测量阻值,及时解决故障
2。安全部门每日对用电情况进行检查,发现问题及时解决
3．对电焊机、手持电动工具、漏电开关每月定期检测并记录
