节制闸、进水闸施工工艺.doc

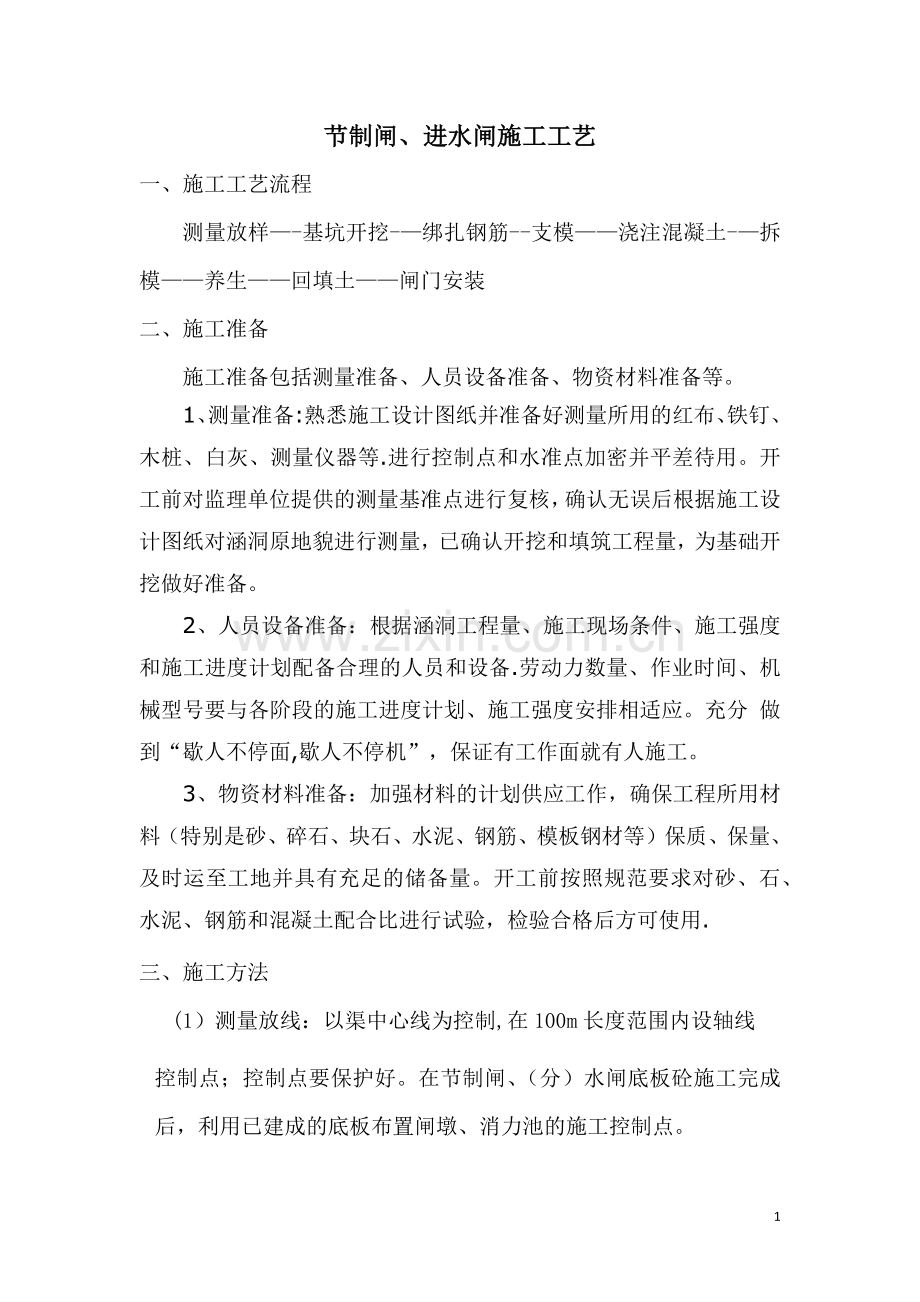

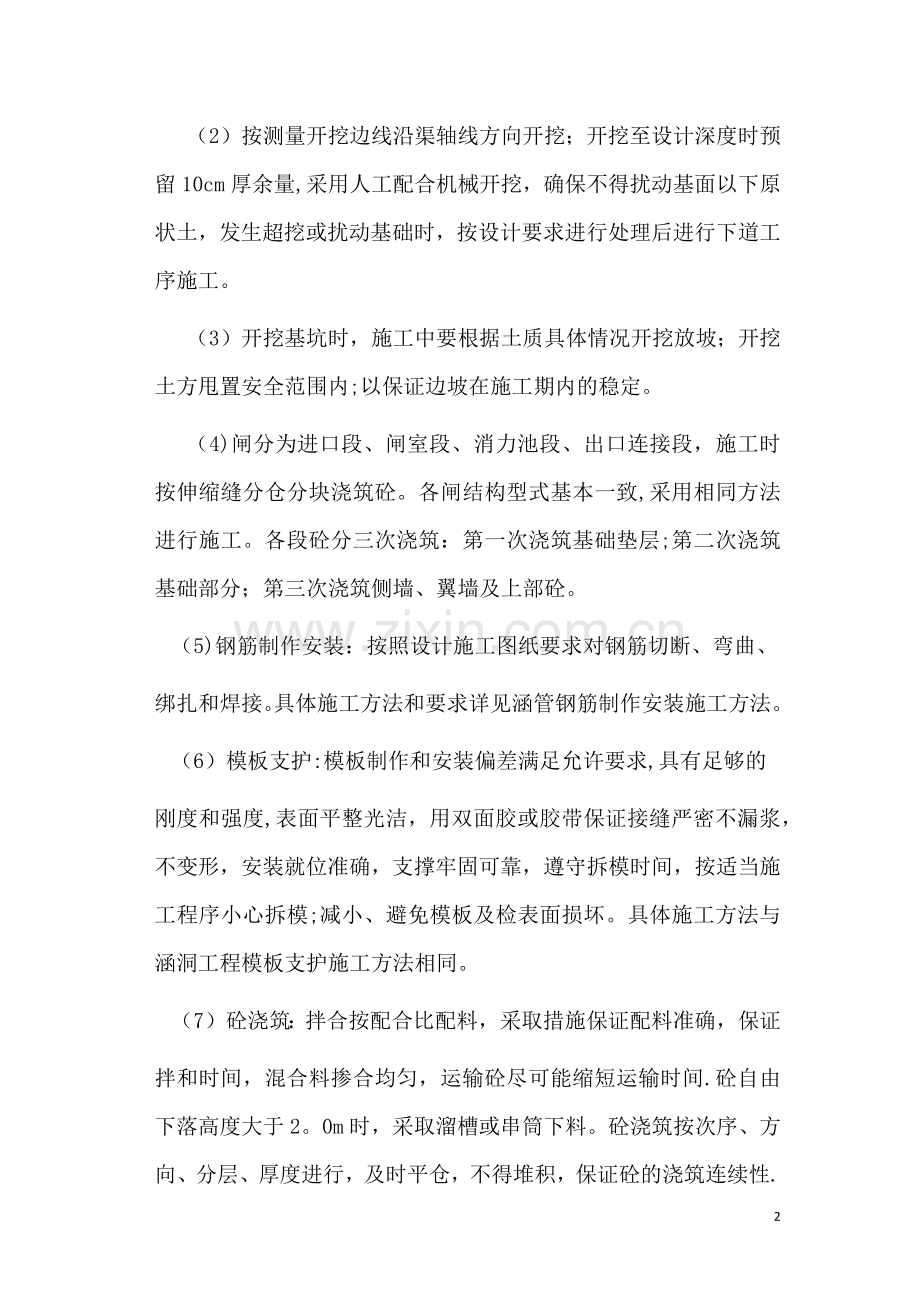

节制闸、进水闸施工工艺一、施工工艺流程测量放样-基坑开挖-绑扎钢筋-支模浇注混凝土-拆模养生回填土闸门安装二、施工准备施工准备包括测量准备、人员设备准备、物资材料准备等。1、测量准备:熟悉施工设计图纸并准备好测量所用的红布、铁钉、木桩、白灰、测量仪器等.进行控制点和水准点加密并平差待用。开工前对监理单位提供的测量基准点进行复核，确认无误后根据施工设计图纸对涵洞原地貌进行测量，已确认开挖和填筑工程量，为基础开挖做好准备。2、人员设备准备：根据涵洞工程量、施工现场条件、施工强度和施工进度计划配备合理的人员和设备.劳动力数量、作业时间、机械型号要与各阶段的施工进度计划、施工强度安排相适应。充分 做到“歇人不停面,歇人不停机”，保证有工作面就有人施工。3、物资材料准备：加强材料的计划供应工作，确保工程所用材料（特别是砂、碎石、块石、水泥、钢筋、模板钢材等）保质、保量、及时运至工地并具有充足的储备量。开工前按照规范要求对砂、石、水泥、钢筋和混凝土配合比进行试验，检验合格后方可使用.三、施工方法(1）测量放线：以渠中心线为控制,在100m长度范围内设轴线控制点；控制点要保护好。在节制闸、（分）水闸底板砼施工完成后，利用已建成的底板布置闸墩、消力池的施工控制点。（2）按测量开挖边线沿渠轴线方向开挖；开挖至设计深度时预留10cm厚余量,采用人工配合机械开挖，确保不得扰动基面以下原状土，发生超挖或扰动基础时，按设计要求进行处理后进行下道工序施工。（3）开挖基坑时，施工中要根据土质具体情况开挖放坡；开挖土方甩置安全范围内;以保证边坡在施工期内的稳定。（4)闸分为进口段、闸室段、消力池段、出口连接段，施工时按伸缩缝分仓分块浇筑砼。各闸结构型式基本一致,采用相同方法进行施工。各段砼分三次浇筑：第一次浇筑基础垫层;第二次浇筑基础部分；第三次浇筑侧墙、翼墙及上部砼。（5)钢筋制作安装：按照设计施工图纸要求对钢筋切断、弯曲、绑扎和焊接。具体施工方法和要求详见涵管钢筋制作安装施工方法。（6）模板支护:模板制作和安装偏差满足允许要求,具有足够的刚度和强度,表面平整光洁，用双面胶或胶带保证接缝严密不漏浆，不变形，安装就位准确，支撑牢固可靠，遵守拆模时间，按适当施工程序小心拆模;减小、避免模板及检表面损坏。具体施工方法与涵洞工程模板支护施工方法相同。（7）砼浇筑：拌合按配合比配料，采取措施保证配料准确，保证拌和时间，混合料掺合均匀，运输砼尽可能缩短运输时间.砼自由下落高度大于2。0m时，采取溜槽或串筒下料。砼浇筑按次序、方向、分层、厚度进行，及时平仓，不得堆积，保证砼的浇筑连续性.因意外停浇，按施工缝处理仓面。间歇时间按规定执行。振捣时间以砼不再显著下沉，不出现气泡并开始泛浆为准.避免漏振和过度振捣。及时洒水养护,做好记录，保持砼表面湿润，避免阳光曝晒，及时遮盖。按规范要求进行砼表面的防护。闸墩砼浇筑采用满堂脚手架形式，人工入仓或人工配合机械入仓浇筑砼；各段、各部位浇筑完成拆模后及时进行养生.（8）止水及伸缩缝施工橡胶止水安装前首先要检查加工是否有缺陷,橡胶止水表面要处理干净、平直。止水带的接头采用热压硫化胶胶合，确保接头牢靠和密封性。止水安装固定采用模板挤压固定和设专用卡子固定两种方法,专用卡子主要是防止止水位置发生偏离,专用卡子与钢筋焊接固定。止水带施工时要避免油污和长期暴晒，对于外漏的部分止水带采用可靠措施保护，防止破坏和老化.（9）闸的土方回填主要以机械为主，人工配合。在闸砼强度达到设计要求强度的70%时即可进行土方回填.回填时采用分层回填,分层压实的施工方法，并严格控制回填土料粒径,在靠近混凝土结构物边缘机械碾压不到的部位,采用人工回填夯实以确保回填质量和减少对砼结构物的破坏.每层土料回填碾压结束后，采用环刀取样检测干密度，检验合格后在进行下层土料填筑。（10）闸门及启闭机安装闸门、启闭机由制造厂生产和防腐后运抵施工现场，安装前将闸门吊放于临时平台上进行拼装和零部件组装. 安装前对闸门和启闭机进行全面检查和复测。闸门检验合格后即可进行闸门安装具体方法如下:安装前首先将闸门槽内清除所有杂物，门槽埋件表面水泥浆，底坎打扫干净，埋件的封水面用砂纸打磨光滑。安装时采用机械吊装，测量人员跟踪检查校核。启闭机安装：启闭机的安装时基础建筑物安装必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑,更不得进行调试和试运转.安装启闭机根据起吊中心线,找正中心使纵横向中心线偏差不超过3mm，高程偏差不超过5mm。启闭机电气设备的安装，符合图纸及说明书的规定,全部电气设备均可靠接地.每台启闭机安装完毕，对启闭机进行清理，修补已损坏的保护油漆，灌注润滑脂.在整个安装的过程中，要随时跟踪测量。闸门和启闭机安装完毕后，会同监理人对平面闸门和启闭机进行试验和检查。试验项目包括：在无水情况下全行程启闭试验、静水情况下的全行程启闭试验、动水启闭试验。通过实验检查闸门滑到有无卡阻、是否漏水、启闭是否平稳、启闭落门是否灵活、启闭机所有机械部件，连接部件符合要求，螺杆的固定应牢固，用手动转动各机构,有无卡阻现象。启闭机在安装检查完毕后，不与闸门连接的情况下，作启闭机空载运行试验，检查各传动机构在运行正常后与闸门连接；同时在承受设计水头的情况下，作闸门开启和关闭试验。试验的记录都作为安装验收依据,递交监理工程师。四、注意事项1、在浇注闸门墙身混凝土时，预埋钢筋必须与闸门的相对位置吻合。2、二期混凝土浇注时，注意保证密实,防止漏水.5
