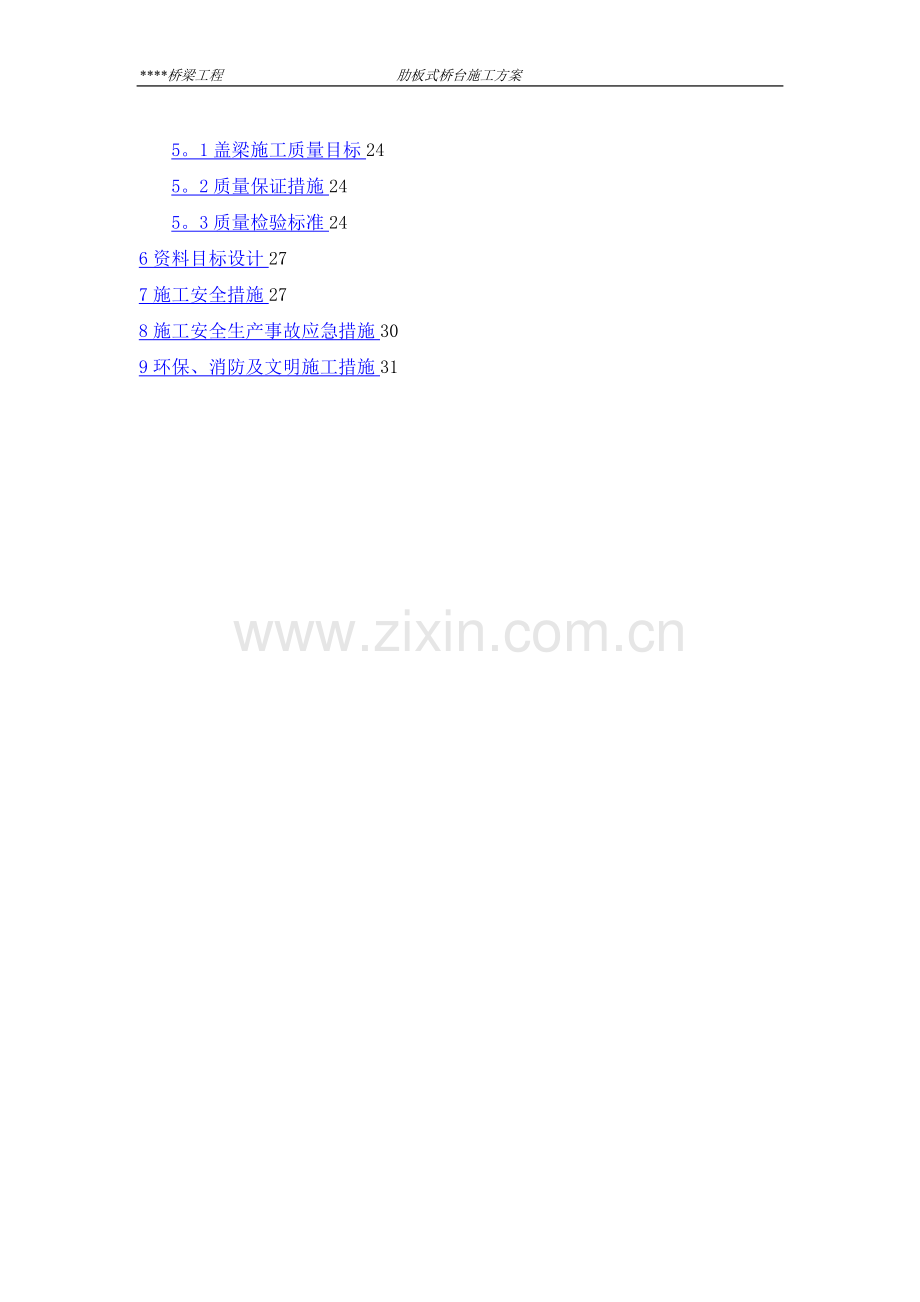

*桥梁工程 肋板式桥台施工方案*桥梁工程肋板式桥台施工方案编 制：审 核：目 录1 编制依据12工程概况13施工布署23。1组织布署23。2开竣工日期33。3劳动力计划（见后附人员配备情况一览表）33。4机械使用计划 （见后附机械设备准备情况一览表)33。5技术准备33.6场地准备33。7测量准备工作44施工工艺及施工方法44.1施工工艺流程44。2施工方法54.2。1钢筋工程54。2。2模板工程74.2。3混凝土工程144。2。4盖梁预应力及张拉施工工艺154。2。5盖梁施工质量通病及预防235质量目标设计245。1盖梁施工质量目标245。2质量保证措施245。3质量检验标准246资料目标设计277施工安全措施278施工安全生产事故应急措施309环保、消防及文明施工措施31*桥梁工程 肋板式桥台施工方案1 编制依据序号名 称编号1混凝土结构工程施工质量验收规范GB5020420022市政基础设施工程质量检验与验收统一标准DBJ0190-20043工程测量规范GB5002620024施工现场临时用电安全技术规范JGJ46-20055北京市城市桥梁工程施工技术规程DBJ014620016桥梁工程施工质量检验标准DBJ01-1220047钢筋机械连接通用技术规程JGJ-10720038钢筋焊接及验收规程JGJ1820039北京市市政工程施工安全操作规程DBJ01-56200110建筑机械使用安全技术规程JGJ33200111市政基础设施工程资料管理规程DBJ0171-200312五环立交桥梁工程设计施工图纸13本工程总体施工组织设计2工程概况我标段为*标段，主要实施部位为跨五环立交桥的西半部分。本合同段从*开始,到五环路永中(K4+946.12）结束，全长1146。12m。桥梁工程主要包括主线桥1座(K4+696。8 K4+946。12），长度为249。32m,匝道桥3座,分别为Z2、Z5、和Z8，辅路桥为2座，分为M1和M2。其中主线桥、辅路桥及匝道桥跨越五环路部位的上部结构均采用三跨一联的钢砼叠合梁，主线桥其他等宽段采用装配式连续小箱梁结构形式，在Z8匝道桥出入口处为一联现浇预应力钢筋砼连续箱梁，辅路桥及匝道桥其它段落上部结构均采用现浇预应力钢筋砼连续箱梁。除Z2-12匝道桥桥台为桩接帽梁形式外，主线桥、辅路桥以及其它匝道桥桥台均为肋板式桥台，本次施工五环立交桥梁工程肋板式桥台工程数量见下表：部位肋板数量肋板高度（cm)肋板厚度（cm）砼主线桥Z0左3100C35Z0右3100C35M1辅路桥M103351。5；353。5；355.4100C35M2辅路桥M203261。4;253.9；246.4100C35Z5匝道桥Z502405.8；399。7100C35Z8匝道桥Z802297。4；286。2100C353施工布署3。1组织布署为了确保工程质量及工程如期完成,我部设立现场指挥部，统一协调施工中各项工作。成立组织机构，责任分工到位,确保施工优质完成。序号职务姓名管理职责1项目经理-全面负责项目的施工领导工作2项目总工负责项目的施工方案的部署、检查3生产经理负责项目的工程总体部署、实施4安全经理负责项目的施工的安全检查5技术主管负责项目的施工的技术准备6质量主管-负责项目的施工的质量检查7工程主管负责盖梁施工的具体实施8试验主管负责试验送检及试件制作9测量主管负责测量定位、放线、复核10安全员负责现场安全、环保3.2开竣工日期2010年3月15日2010年6月30日3.3劳动力计划 （见后附人员配备情况一览表）3。4机械使用计划(见后附机械设备准备情况一览表）3。5技术准备1)技术人员认真熟悉桥梁盖梁的相关施工设计图纸，掌握招标文件、施工规范，组织相关人员进行现场勘察,向施工人员进行详细的技术交底。2)测量人员需认真细致地审阅施工设计图纸，放出盖梁控制线及高程，并做好记录，报监理验收.3)试验人员对所有进场材料进行复检，并在施工前准备好各项试验的器具,做好试验记录.4)质量人员负责分部工序的自检、报监理验收及资料整理，在施工的过程中要严格控制好各工序的施工质量。5）安全负责人要对现场的用水、用电、交通等情况做好检查与部署,确保施工的安全顺利进行。6）材料准备：所用的各种原材，应认真筛选,经检验合格，并经监理工程师批准。水泥应符合国标,并附有制造厂的水泥品质试验报告，强度等级不低于42.5，优先选用初凝时间较短的水泥。所用钢筋必须符合国标，并附有钢筋品质试验报告和出厂合格证，报监理验收。进料时应按照不同品种、不同规格分批进料、验收，分别存放，设立明显标志，不得混杂，场地应有支垫，防止钢筋锈蚀.3。6场地准备1）在承台施工完毕后,待混凝土强度达到规范允许的强度后，进行承台基坑的回填,采用透水性材料分层回填密实，承台回填密实度不小于95%。同时将盖梁施工投影范围内场地进行硬化处理，并比周围现况地面高出20cm,以利于雨水排除.2）混凝土采用商品混凝土，本次盖梁施工混凝土标号包括C45、C30，施工前对混凝土搅拌站进行检查，保证混凝土供应和质量。3）施工前对场地进行清理、硬化，以利于平台搭设及施工作业面的展开。4)协调施工现场管辖部门及附近居民的关系,保证施工的顺利进行。对于距离当地居民较近的施工部位需严格控制,防止扰民。5）施工用水施工用水采用附近民用水源，为保证突然停水时的水源供应，备用一台水车以供应急。6)施工用电为保证施工用电的正常供应，施工用电采用当地民用电源，敷设电缆直接接入施工现场，为避免突发停电事故的发生，在施工现场准备一台150KW发电机备用。7）临时道路临时道路利用现况广渠路、小郊亭村路以及果园内现况路，能够满足车辆行驶要求.3。7测量准备工作1)测量员依据施工图、甲方交桩进行测量放线，测量成果必须经过自检、复测、测量放线报验等程序.2)测量放线桩位必须准确，并对放好的桩位做好保护.3）各程序报验合格且有文字记录后，方可进行下道工序。4施工工艺及施工方法4.1施工工艺流程场地硬化处理搭设支架模板拼装钢筋骨架安装波纹管铺设混凝土浇筑混凝土养护安装预应力钢束张拉机具就位分级张拉锚固孔道灌浆封锚混凝土浇筑质量验收本施工工艺流程为预应力钢筋砼盖梁施工工艺，桥台帽梁施工工艺不含预应力工程，其它施工工艺与其相同。4.2施工方法4.2.1钢筋工程（1）盖梁钢筋绑扎前对加工好的钢筋型号、直径、尺寸，进行检查,合格后方可使用.(2）钢筋绑扎时，钢筋搭接长度不少于35d。当主筋采用焊接时，单面焊缝长度不小于10d，双面焊缝长度不小于5d.绑扎中注意错开位置，在35d并不小于50厘米区域范围内，焊接数量不得超过两个,同一截面焊接接头不超过50。主筋连接亦可采用直螺纹连接等监理工程师允许的连接形式.绑扎时要确保钢筋骨架整体外型美观、坚固.垂直度符合要求。水平钢筋尺寸间距都满足设计要求，钢筋绑扎应自下而上进行。严格按图施工,确保不丢筋、漏筋。（3）安装盖梁钢筋时,应保证其位置准确。混凝土保护层用垫块予以保证.混凝土保护层垫块采用混凝土或塑料垫块,混凝土垫块要提前制成，施工时采用梅花形布置，间距1。52米。（4）盖梁弯起筋应位置准确，绑扎直顺，间距严格按照图纸控制.（5）在绑扎盖梁钢筋的同时，应注意预应力盖梁中预应力锚具及波纹管道的预埋,预埋时应严格按照设计线形埋设，施工时应在预埋位置设置固定波纹管的架立筋，确保线形平顺,缓和,尽量减少摩阻力。（6）钢筋绑扎时，注意抗震设施等各种预埋件的安装,位置应准确无误.（7）在钢筋绑扎前，应先将钢筋间距提前在模板上弹出墨线，定位准确,严格按线施工。（8）盖梁主筋成形后焊接波纹管定位筋，纵向50cm一道。穿波纹管，复核位置、尺寸无误后将波纹管与定位筋用铅丝绑扎好。（9）锚垫板及螺旋筋规格为厂家配套提供，安装时锚垫板必须与波纹管轴线垂直.（10）钢筋连接亦可采用直螺纹套筒连接。用GZJ滚扎直螺纹钢筋接头逐根接长。直螺纹套筒连接钢筋时，同一截面接头数量不大于50。主筋按设计图纸定尺下料，在钢筋加工场进行滚压螺纹，加工出来后戴上保护帽以免沾土，现场用套筒连接，其它钢筋加工成半成品，编号分类堆放。1)制造钢筋丝头由专业人员对钢筋端部进行检查，如出现弯曲应调直.钢筋下料时严禁采用电焊、气割等加热方法切断，应用切断机切断，钢筋端面宜平整并与钢筋轴线垂直，不得扭曲变形。钢筋滚压螺纹加工时，在滚丝机水箱中应加入1：6的专用水溶性冷却润滑液。（不得使用油性润滑液）钢筋丝头长度根据设计产品套筒长度确定，丝头表面不得有锈蚀及损坏.滚丝器应按钢筋规格调整。钢筋丝头加工完毕后，应立即带上保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头。2）丝头加工应符合下列规定：a.螺纹牙形及直径：目测并用螺纹环通、止规进行检验，要求牙形完整,牙顶宽度大于0.3P的不完整丝扣累计长度不得超过两个螺纹周长，环通规顺利旋入螺纹，环止规旋入量不应超过3P(P为螺距）。b。丝头长度：用卡尺或专用量规，其长度应为标准型套筒长度的1/2，其公差为+1。5P（P为螺距）。c。操作工人每加工10个丝头用环通、止规检查一次，外观检验应逐个进行，丝头表面不得有影响接头性能的损坏及锈蚀.d.经自检合格的接头,应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一检验批，随机抽检10%，且不得少于10个；当合格率小于95时，应另抽取同样数量的丝头重新检验，当两次检验总的合格率不小于95%时，该批产品为合格，否则,加工该批丝头的设备应停止加工,查明原因并解决后再继续加工丝头,同时应对该批钢筋丝头逐个进行了检验，合格者方可使用.对不合格丝头进行分析处理.3)钢筋连接在进行钢筋连接时，钢筋规格与连接套筒规格一致，并保证钢筋丝头和连接套筒丝扣干净，完好无损。钢筋连接时先把套筒拧在一边钢筋上,用扳手拧进到只剩一扣左右,即基本等于钢套筒一半的深度，再把另一根钢筋拧进套筒的另一端，最后两根钢筋在套筒的中心接触为止.完成后检查丝头外露情况，判定两根钢筋在套筒内的深度是否相当，相差较多时调整到接近为止.丝扣严禁有断丝、滑扣现象,钢筋连接时必须用专用扳手将连接头拧紧，螺纹连接采用剥肋工艺,必须达到一级.套筒连接后用力矩扳手进行抽查,抽查率不小于15。各种规格力矩为：钢筋直径(mm）161820-22252832拧紧力矩(NM）1602302703003204.2.2模板工程(1)模板施工流程盖梁支架基础处理搭设支架调整高程布设盖梁底模安装侧模调整就位监理验收为了保证结构物外观质量，本工程中模板均采用酚醛覆面胶合板现场拼装。拼装时要保证模板的整体稳定性。盖梁模板使用酚醛覆面胶合板做外模板（161200*2400mm）,在模板搭设过程中，一定要注意侧模和底模接茬处,对其进行局部加强，底角用方木顶紧,保证结构物底角平直，棱角分明，无烂根现象。对于所用的胶合板在使用前修整模板四边,使四边保持相互垂直，边角无毛边,面层无起泡、裂纹等现象，表面清理干净。模板在使用前要对模板的平整度、直顺度进行检查，大板或面板受潮发生翘曲、变形时不得使用。凡模板不合格的严禁直接使用。在拼装模板时，接缝一定要严密、平顺，确保两块模板之间没有空隙,防止漏浆。（2）支撑方案进行盖梁施工前，在支架搭设整个范围内，首先清除地表腐植土并换填40cm素土，碾压密实，密实度不小于90；然后铺筑20cm厚的级配砂砾，整平后,用压路机碾压45遍，密实度不小于95,然后进行支架的搭设。用1215的方木垫在支架底托下,要保证平整度,方木上面采用碗扣架满铺，盖梁底部承重部位支架横、纵距为6060,盖梁外侧非承重部位支架横、纵距为6090,步距均为60cm，在支架上部顶托处，按设计图纸提前计算好标高并严格按照标高进行控制，达到设计高程后顶托上面纵向用1215铺设，横向布1010cm方木，间距30cm，方木上满铺5大板，大板上钉酚醛覆面胶合板为盖梁底模板;盖梁侧面的模板采用1010cm方木与大板作拼装牢固，大板上钉酚醛覆面胶合板为侧模板,方木与模板对接处,用木楔和钉子钉紧。满堂红支架四边和中间每隔四排立杆，设置一道纵向剪刀撑，由底至顶连续设置。支架的纵向每隔4排立杆设通长剪刀撑1道,横向每隔4跨设1道剪刀撑。每道剪刀撑跨越立杆不得小于4跨,且不得小于6m。斜杆与地面的夹角宜在4560之间。剪刀撑与碗扣支架立杆、水平杆相交处，转扣设置数量按大于85控制。盖梁模板整体采用酚醛覆面胶合板和大板组合拼接而成,盖梁模板背上的横、竖肋采用1010方木双用,间距60cm均匀分布，以保证模板的刚度，采用上下对拉的方式固定,对拉螺杆用16钢筋加工，这样盖梁两侧的模板通过对拉螺杆形成整体,保证了模板的整体稳定性,另外，在侧模与底模相接处，为了保证砼浇注过程中不漏浆，模板加固形式采用“帮加底”的形式，并在侧模外用方木顶紧底角,防止砼侧压力、漏浆等因素在盖梁底角处产生烂根现象。对于盖梁的小侧面部分，采用木模拼接，外部用钢管或方木顶紧.在制作木模时，应注意留出预应力锚具的封锚位置.(3)注意事项盖梁模板内侧要保证平整度，不能有砂眼和凹凸面。模板尺寸与设计图严格一致,保证结构物尺寸。两块模板拼缝要符合规范要求，模板接缝处，要求错茬高差小于1mm。模板侧面的方木及大板要钉制牢固，使其整体受力。钢管连接处要用配套的十字卡卡牢。在模板支立完毕后，再复测模板顶标高，若不符合可用顶托调节.模板脱模剂采用统一的优质脱模剂（色拉油)。在涂刷脱模剂时，要薄而均匀，以保证成品混凝土的表面光洁度。保护层垫块采用高强度塑料垫块,垫块要与主筋绑扎牢固，采用梅花形布置。在布设垫块时，要尽量减少外露面的垫块，在保证钢筋骨架整体空间位置准确的前提下,尽量少用垫块,以保证结构混凝土的外观质量。（4)支架验算支架整体稳定性验算验算公式为：N-立杆验算截面处的轴心力设计值,其值为N1。2NGk+1。4NGk脚手架自重标准值在立杆中产生的轴心力（KN）- n个可变荷载标准值在立杆中产生的轴心力(KN） 一般情况下,仅计算施工荷载一项。A立杆的计算截面面积（mm2）,查表517取值-轴心受压杆件稳定系数 根据长细比查表518,其中l0/I，l0hh步距fc钢材的抗拉强度设计值(KN/mm2），查表5-19取值m材料强度附加分项系数,按表5-5计算式中NGkHigk1+n1lagk2+Higk3仅按施工荷载计：NQkn1laqkHi-立杆计算截面以上的架高（m）gk1以每米架高计的构架基本结构杆部件的自重计算基数(KN/m）gk2以每米立杆纵距(la)计的作业层面材料的自重计算基数（KN/m）gk3-以每米架高计的外立面整体拉结杆件和防护材料的自重计算基数(KN/m)n1同时存在的作业层设置数qk按每米立杆纵距（la）计的作业层施工荷载标准值的计算基数（KN/m）取立杆纵横距为6060的承重部位进行验算：当取盖梁承重处下方支架验算时,此处支架体系的各有关数据为h0。6m，la0。6m，lb0。6m根据查表所得的有关系数值代入验算公式中可求得：NGkHigk1+n1lagk2+Higk34.80。1033+10。60.1077+4.80。0223 0.6675 KN NQkn1laqk10.61。150。69 KNN1。2NGk+1。4 1.2NGk +1.4NQk 1。20。6675+1。40。69 1。767 KN又 m=1。59 ，而1。033m=1.591.463碗扣式脚手架稳定性计算长度系数取值1。305，则长细比49.6 ,由此查得轴心受压杆件的稳定系数0.576 验算结果为：0。00560。14显然0。00560。14即满足 盖梁下方支架的整体稳定性满足要求。支架强度计算由于顶托上方直接铺设大方木,对于支架而言，可按线荷载考虑,支架结构形式中横杆按连续梁计算,立杆按照轴心受压构件考虑。其抗弯强度和挠度的近似计算公式如下：在集中荷载作用下:上部结构传力至立杆的轴心力设计值为N1。767 KN；钢管断面面积A489 mm2；钢管回转半径i（d2d12）1/2/415.8；按照强度计算时，立杆受压应力为:N/A1767/4893。61 N/mm2 215Mpa =f；f：钢材设计强度值，一般为215Mpa； 根据以上计算，支架受压强度符合要求。立杆底座验算验算公式为: NRbN上部结构传至立杆底部的轴心力设计值Rb底座承载力（抗压)设计值，一般取40KN由于上部结构传至立杆底部的轴心力设计值:N1。767 KN 40 KNRb 立杆底座的验算满足要求.立杆地基承载力验算验算公式为： Ad立杆基础的计算底面积,按规范取0。25计算fk地基承载力标准值，按建筑地基基础设计规范(GB5007-2002）确定,取值在200250KpaK调整系数，碎石土、砂土、回填土取值0。4 =1.767/0。25=7.068 Kpa取fk230 Kpa,则0.423092 Kpa显然7。068 Kpa92 Kpa即满足 立杆地基承载力满足要求。盖梁模板支撑示意图见下图：124.2。3混凝土工程（1）混凝土拌合及运输本次施工五环立交桥梁盖梁混凝土标号有两种，分别为C35、C45，预应力盖梁封锚混凝土标号为C40。混凝土配合比采用合理水灰比，混凝土搅拌站现场砂、石子、水泥等准备到位，数量充足,依照抽样频率送试验室检验，合格后使用，保证足够的原材供应。采用罐车运送商混凝土,保证运输道路畅通.罐车在运送过程中保持每分钟24转的慢速进行搅动,到现场后罐车快转2分钟后出料，浇筑采用臂架式混凝土泵车，泵送混凝土塌落度控制在1214cm.检查输送管及管接头是否严密,并预先准备常用配件运管并用水泥浆润滑内壁：混凝土运送作业须连续进行,在间歇时也需保证泵转动，不得停机,以防输送管堵塞。（2）混凝土的浇筑前准备工作1）平整施工现场，确定泵车及罐车就位地点。根据泵车的悬臂长度及布料管长度，确定操作半径，尽量减少泵车移动次数。2）全面复查、复核模板高程及模板支架稳定性，预埋件的准确性，清扫模板上的附着物.3）准备好插入式振动器、漏斗。检查、保养、维修浇筑设备、车辆。4）试验人员准备坍落度试验仪器,测温器准备现场及时测试,坍落度不合要求的坚决予以退回。（3)泵车施工顺序混凝土泵布置在混凝土罐车易于出入的桥梁的一侧,混凝土泵施工顺序如下：开机液压油加温试泵泵水湿润料斗和管路泵送混凝土清洗管路回收管路混凝土。（4）泵送混凝土施工工艺1）混凝土浇筑按分层法进行现场浇筑，泵车的布料管由专人负责,控制布料地点并稳定布料管，均匀布灰。下料应从中间向两边进行，布料管距混凝土面高度不得大于1米。避免由于落差大而造成混凝土料离析.避免模板由于混凝土局部量大的集中荷载，支架倾动失稳。2）混凝土泵送时坍落度控制在1214cm,分层浇筑，每层厚度不超过30cm,混凝土振捣棒要快插慢拨,振捣棒须垂直或略有倾斜插入混凝土中，使棒头全部没入混凝土中。边提棒边振捣,至混凝土振捣完成为止，振捣棒移动采用梅花形布置。 在出现下列4种情况之一时，表明混凝土已振捣完成：混凝土表面停止沉落或沉落不显著；振捣不再出现显著气泡或振捣器周围无气泡冒出;混凝土表面呈现平坦水泥浆;混凝土已将模板边角部位填满充实。3)在侧模附近振捣时与侧模保持510cm间距，且不得直接与钢筋、模板和穿墙螺栓接触。4）合理安排浇注时间间隔。每点振捣时间为25秒，相邻层振捣棒入混凝土深度以没入下层5cm为宜。5）浇注过程中,注意保护各种预埋筋、波纹管、抗震销座等预埋件，振捣棒绝对不能直接接触预埋件。（5）混凝土的养护、拆模混凝土灌注后，及时进行养护，保证混凝土结构及模板24小时处于湿润状态，养护时间不少于7天，拆摸要以同期养生试块的强度,按规范进行。拆除边角部位要特别小心，防止混凝土面受到碰击。拆模后盖梁外覆无纺布，洒水养护，保持湿润。4。2.4盖梁预应力及张拉施工工艺盖梁预应力钢束张拉顺序：M14、M2-5公用墩部位盖梁：A、混凝土强度达到设计强度的100后,张拉3根盖梁钢束,孔道灌浆B、现浇连续梁，张拉主梁预应力，拆除连续梁支架C、张拉3根盖梁钢束，孔道灌浆D、拆除盖梁临时支架E、钢砼组合梁上部结构施工F、浇筑桥面M22公用墩部位盖梁:A、混凝土强度达到设计强度的100%后，张拉3根盖梁钢束,孔道灌浆B、现浇连续梁,张拉主梁预应力，拆除连续梁支架C、张拉3根盖梁钢束，孔道灌浆D、拆除盖梁临时支架E、另一侧现浇箱梁施工F、浇筑桥面M15、M2-6中墩部位盖梁:A、混凝土强度达到设计强度的100后,张拉3根盖梁钢束1,孔道灌浆B、上部结构钢砼组合梁施工C、张拉4根盖梁钢束2，孔道灌浆D、拆除盖梁临时支架E、浇筑桥面（1)波纹管铺设波纹管在安装前，应逐根进行外观检查，并做U形满水试验。波纹管的铺设要严格按设计给定孔道坐标位置控制,复核好管道坐标与设计要求的坐标准确无误后方可进行施工。波纹管定位筋，每50cm一道.并在安放波纹管道前用电焊焊牢.曲线段与锚垫板附近可另增用铁丝进行绑扎,以确保波纹管固定牢靠。管道铺设中要确保管道内无杂物，管口处可用塑料泡沫或塑料胶布封堵。波纹管连接时,接头波纹管的规格可比孔道波纹管的规格大一级,其长度一般为200300mm,旋入后接头要严，两接头处用塑料胶布缠裹严密，防止漏浆。波纹管接头处的毛刺要磨平。波纹管与普通钢筋有矛盾时，可适当挪移普通钢筋,不可任意切断.波纹管相接处，波纹管套入长度大于接口的直线长度，以防影响钢铰线束扩展而增大摩阻。 波纹管相接处，要用塑料胶布缠裹严密,防止混凝土浆漏入孔道内。施工中波纹管要重点保护,施工人员不得对其进行踩踏或用工具敲击波纹管，若发现波纹管局部被压扁,要进行更换处理,换大一级波纹管进行套接,并用塑料胶布将接口缠严密，防止漏浆。（2)锚垫板安装锚垫板安装前要检查锚垫板几何尺寸是否符合设计图纸要求，注意灌浆管不得伸入喇叭管内(应平接不内伸)。锚垫板要牢固地安装在模板上,锚垫板定位螺栓要拧紧，锚垫板要与孔道严格对中并与孔道端部垂直。锚垫板上的灌浆孔要采取封堵措施，可用同直径木塞封堵，在锚垫板与模板之间加一层橡胶垫，严防混凝土浇注时混凝土浆漏入孔道或将灌浆孔堵死,给施工造成困难。准备工作：混凝土强度达到设计强度100以上时方可进行张拉。张拉前所有设备应再进行一次检查，看是否按编号配套使用。预应力钢束张拉时采用双控，即以控制拉力为主,以钢束实际伸长值进行校核，实测伸长值与理论伸长值的相对误差不得超过6%，否则应停止张拉分析原因.计算应力取扣除孔道摩阻损失的平均应力,两端张拉时，应取梁中断面与张拉端的平均应力进行计算，计算式如下：两端张拉时钢束伸长值计算L=P -预应力筋的平均张拉力(N)，取张拉端拉力与跨中（两端张拉）扣除孔道摩擦损失后的拉力平均值，即: P=Pj（1e（kx+u)）/（kx+u)L-预应力钢束伸长值（mm）AP-预应力筋的截面积Lt-预应力筋的实际长度ES-预应力筋的实测弹性模量(取实际检测值Mpa）.Pj-预应力筋张拉端的张拉力(N）u孔道摩擦系数.(设计值)k-孔道偏差系数（按设计取0。0015）-孔道曲线累计转角之和。x孔道曲线长度（米）张拉施工前应进行孔道摩阻检测,孔道摩阻小于设计值时按设计要求进行张拉，当孔道摩阻大于设计值时应请示设计制定处理方法，再进行张拉。（3）钢铰线下料、编束钢铰线下料场应平坦，下垫方木或彩条布,不得将钢绞线直接接触土地以免生锈,也不得在混凝土地面上生拉硬托,磨伤钢绞线。钢绞线的盘重大、盘卷小，弹力大，为防止在下料过程中钢绞线紊乱并弹出,事先应制作一个简易的铁笼。下料时，将钢绞线在铁笼内抽出，较为安全.钢铰线下料采用砂轮锯切割，不得采用电焊切割，在切口的两侧5cm处，预先用绑丝扎牢，防止泥土污染钢铰线。盖梁钢铰线为两端对称张拉，下料时，下料长度应根据千斤顶的型号确定，一般各张拉端宜增加1。5m,以便于张拉为宜。钢铰线编束时要顺直,不得扭结,并尽量使各根钢绞线松紧一致。其端部要适当错位，开成圆顺的尖端以利于穿束，编束用20号铁丝绑扎，每隔11.5m绑一道铁丝，两端各2米区段内要加密至50cm一道，以增加钢束的整体性。（4）穿 束穿束前要对锚垫板、孔道检查。锚垫片位置准确，孔道清洁、畅通。对孔道进行清理。可用空压机向孔道内吹气,将杂物吹出，并用金属椭圆球反复来回拉几遍，确保穿束顺利进行。波纹管的接口极易松散，所以要缓慢进行，钢束的前端应扎紧并裹胶布，以减少对波纹管接口的冲击,以便钢绞线顺利通过孔道.安装完成后，应进行全面检查，以查出可能被损坏的管道。（5）锚具，千斤顶的安装安装顺序：完成张拉机具的检验工作安装工作锚板 安装工作锚夹具安装限位板安装千斤顶安装工具锚安装工具锚夹片。安装技术要求:钢束外伸部分要保持干净，不得有油污、泥沙等杂物,施工人员不得随意踩踏。锚环及夹片使用前要用煤油或柴油清洗干净,不得有油污、铁屑、泥沙等杂物。 工作锚必须准确放在锚垫板定位槽内,并与孔道对中.工作锚各孔中装入夹片,用胶圈套好,可用长约30cm的铁管穿入钢铰线向前轻顶，将夹片顶齐,注意不可用力过猛,夹片之间隙要均匀，可用改锥认真调整。每个孔中必须有规定的夹片数量，不得有缺少现象。夹片安装完后,其外露长度一般为45mm，并均匀一致，若外露太多，要对所用夹具及锚环孔尺寸及锥度进行检查，若发现有不合格者则要进行更换。穿入工作锚，工具锚的钢束要顺直，末端要对号入座,不得使钢束扭结、交叉。 安装千斤顶时不要推拉油管及接头，油管要顺直，不得扭结成团.工具锚安装前,应将千斤顶活塞伸出35cm，钢束穿入工具锚时,位置要与工作锚钢束位置一一对应，不得交叉扭结。为了能使工具锚顺利退下，应在工具锚的夹片光滑面或工具锚的锚孔中涂润滑剂.润滑剂宜采用石腊，采用石腊时，将其熔化，涂在夹片上。工具锚的夹片要与工作锚的夹片分开放置，工具锚夹片的重复使用次数不得超过10次，若发现夹片破损,应及时更换以防张拉中滑丝、飞片。（6)张拉在张拉前，应进行孔道摩阻检测，若实测值小于理论值，则为合格。若实测值大于理论值则应与设计人商定解决办法.张拉程序如下：0 初应力CON(持荷2min锚固）张拉顺序按设计从中间往两边对称张拉顺序进行，以免造成偏心受压。张拉应缓慢进行,逐级加荷，稳步上升，千万不能操之过急，给油不要忽快忽慢,防止发生事故。张拉时梁的两端要随时进行联系，保持两端张拉同步，发现异常现象，及时停机检查，但最后的油表读数应按千斤顶检定值为准.张拉要有专人记录，专人测量伸长值,应每隔5Mpa测量一次伸长值,以便与检定曲线相比较,对张拉应力进行校核，防止由于压力表出故障造成拉力不足等现象。实际伸长值测量方法如下：以初始张拉力（=1015%con)作为测量伸长值的起点，伸长值可通过直接量取千斤顶活塞的伸长量而得到。0时量一初始伸长量O1O2、CON时量取的伸长量分别记录下来，与初始伸长量之差即为缸体的绝对伸长量，但其中包含了工具锚夹片的回缩值，扣除夹片回缩值便得到钢束的伸长值.求夹片回缩值，可以0时量取夹片外露长度，O1、O2、Ocon时再量取外露长度，二者之差即为夹片回缩值。两端张拉时钢铰线总伸长量应为两端所测出的伸长量之和,并应加上初始张拉力时推算伸长值,伸长值还应扣除混凝土的弹性收缩值.一端张拉时钢绞线的总伸长量应即为张拉段所测的伸长量，加上初始张拉力时推算伸长值，伸长值还应扣除混凝土的弹性收缩值。张拉至设计油压值后，按张拉程序持荷2min测量伸长值，即可将张拉油压缓慢降至零,活塞回程夹片自动跟进锚固。张拉完毕，卸下千斤顶及工具锚后，要检查工具锚处每根钢铰线的刻痕是否平齐，若不平齐说明有滑束现象,如遇有这种情况要对滑束进行补拉，使其达到控制应力，每束钢束中断丝滑丝数不得超过1根钢丝。对预应力钢束张拉中发现异常情况，必须卸锚时,可使用卸锚器对已锚固的钢束进行卸锚，卸锚时千斤顶应预先伸出3-5cm，留有余量以便卸锚。（7）孔道压浆1）孔道的准备：张拉完毕应尽快灌浆（应尽量在48小时内完成）.应检查灌浆孔是否畅通,不允许发生堵孔现象。对孔道进行清洁处理.2）压浆材料选择：灰浆：灰浆采用PO42.5水泥,且水泥中不得含有任何团块。水：应不含有对预应力筋或水泥有害的成分，每升水不得含500mg以上的氯化物离子或任何一种其他有机物。拟采用清洁的饮用水。外加剂：在灌浆施工前,通过试验确定灰浆的膨胀率，根据试验数据参考，灰浆中可掺入适量的膨胀剂，灰浆掺入膨胀剂后自由膨胀应小于10; 水泥浆的强度满足设计要求（不小于40Mpa）：灰浆水灰比宜采用0。400.45，掺入适量减水剂时，水灰比可减少至0。35，水及减水剂对钢束应无腐蚀作用。泥浆泌水率预先试验合格，其最大泌水率不超过3%,拌合后3小时泌水率控制在2%,24小时后泌水应全部被浆吸收。 试验合格。水泥浆稠度宜控制在14s18s之间.3）灌浆灌浆应使用活塞式压浆泵,灌浆最大压力一般为0.50。7Mpa,灌浆至另一端冒出浓浆为止，并应达到排气孔排出与规定稠度相同的水泥浆为止.为保证管道中充满灰浆,关闭出浆口时，应保持不小于0。5Mpa的一个稳定期，稳压期不宜少于2min。压浆应缓慢均匀进行。压浆时，将所有最高点的排气孔依次一一放开和关闭，保证孔道内通畅。水泥浆自调到灌入孔道的延续时间一般不宜超过3045min.水泥浆在使用前和灌浆过程中应经常进行搅拌，以保持稠度一致。灌浆时应留置试块3组,同条件养护，一组张拉用，一组备用，另一组作为28天强度检验用。(8）封锚封锚前，应先将已凿毛的混凝土面和锚具周围冲洗干净.实地放出盖梁结构长度。钢筋网,支搭模板，浇注封锚混凝土。根据设计要求，封锚混凝土的强度为C40.锚固完毕后，经检验合格后即可用砂轮机切割端头多余的预应力筋，锚固后的外露长度不宜小于30mm。注意封锚混凝土的养护.(9）张拉安全要求注意事项张拉施工中,要求施工人员严格按各项安全操作规程施工,坚守各项张拉岗位，保证张拉全过程安全施工.张拉区应有明显标志，非工作人员禁止入内,从开始张拉至封锚前要设置挡板.钢铰线开盘，应放在简易钢筋笼内，防止回弹伤人，操作时应站好位置,保证安全.预应力筋持有很大的能量，在任何情况下禁止作业人员站在预应力筋的两端，同时在千斤顶的后面应设立防护装置。操作千斤顶和测量人员，应站在千斤顶侧面进行操作，严格遵守操作工艺.高压油泵连接必须牢固可靠，油泵操作人员要戴防护眼镜，防止油管破裂或油表连接处喷油伤眼。油泵开动过程中不得擅自离开工作岗位,正式张拉前要做满负荷试验,一切正常后方可使用。张拉时应认真做到孔道、锚环与千斤顶三对中，以便张拉工作顺利进行，并不致增加孔道摩擦损失。张拉时，千斤顶行程不得超过28cm。千斤顶张拉缸进油是，必须处于回油状态.千斤顶回程缸进油时，张拉缸必须处于回油状态.千斤顶油压不得超过最大油压。顶压过程中必须密切注意张拉油路的升压情况，不得超过12Mpa.张拉过程中，若发现咔咔响声，或预应力断丝，飞片等现象，要停下来检查原因。张拉后灌浆前,不得用重物去敲击锚头，不得随意碰撞锚头及钢铰线，以防止飞锚伤人.雨、雪天张拉时，应设临时棚,防止降水淋湿张拉设备。千斤顶上吊钩丝要拧紧,严防滑扣脱钩掉落伤人，挂顶强索要随时注意检查，防止破皮漏电伤人，不用时要关电闸。（10)灌浆安全技术要求及注意事项操作人员要穿雨鞋,带防护眼镜，操作人员要站在侧面或适当位置，谨防胶管喷头甩出伤人。 堵灌浆孔和出浆孔时，应站在孔的侧面，以防灰浆及夹片喷射伤人。4。2。5盖梁施工质量通病及预防（1）混凝土裂缝裂缝类型：结构裂缝、塑性裂缝、干缩裂缝、温度裂缝。防治措施：在混凝土初凝期间要防止气温骤冷骤热对结构物的影响，及时采取覆盖措施，防止过大收缩和干裂，保证养护时间足够，湿润时间足够，浇水遍数满足湿度要求。对温度裂缝可采用低水化热的水泥，控制水泥、砂、石等物料温度.对干缩裂缝应在施工后注意养护。（2)混凝土蜂窝麻面、颜色不一致原因:模板表面不光滑，清理不干净，以及不浇水湿润，拼缝不严;钢筋缺保护层垫块会产生孔洞；混凝土配合比不准，施工中未按照操作规程施工。措施:加强模板施工质量控制，严格按操作规程施工；应振捣密实、到位、漏振、过振会使混凝土中的水泥浆、砂浆与石子分层，形成砂面或石子裸露，施工中应注意控制。（3)盖梁侧面底角处出现烂根现象 原因：模板下口支撑不严密;浇注速度过快，混凝土侧压大，在侧模底角处产生露浆。 措施：在模板支撑时,应对此处采取局部加强，在侧模外用方木或槽钢顶紧、扣死，确保模板接缝严密;严格控制混凝土浇注速度，振捣时不能磕碰侧模或底模，也不能过振。采用操作熟练的振捣工。5质量目标设计5。1盖梁施工质量目标本工程的质量目标为：全部分项工程达到合格等级，主要分项工程评分值不低于90分。我单位将坚决贯彻执行国家发布的建设工程质
