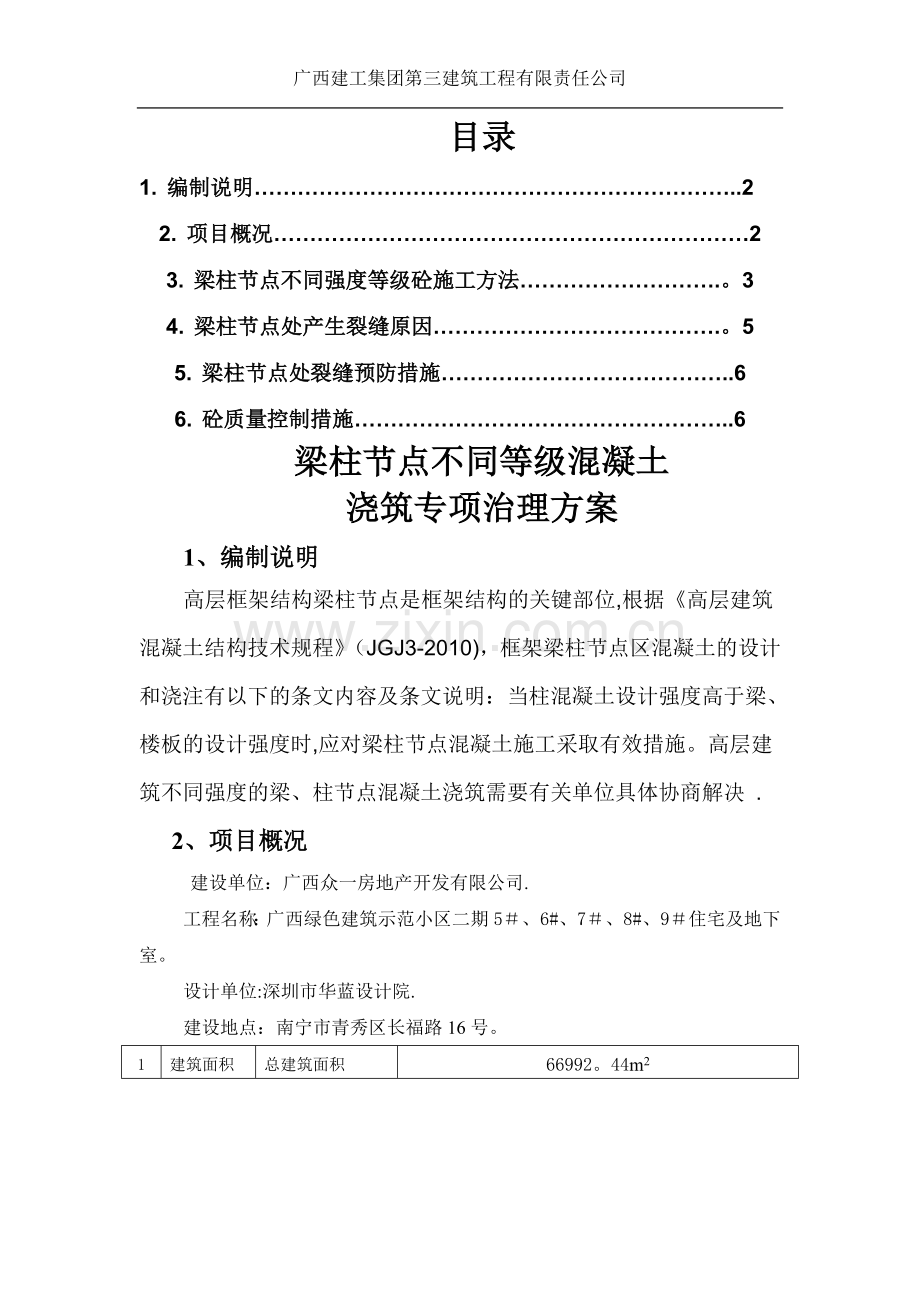

广西建工集团第三建筑工程有限责任公司目录1. 编制说明.22. 项目概况23. 梁柱节点不同强度等级砼施工方法.。34. 梁柱节点处产生裂缝原因.。55. 梁柱节点处裂缝预防措施.66. 砼质量控制措施.6梁柱节点不同等级混凝土浇筑专项治理方案1、编制说明高层框架结构梁柱节点是框架结构的关键部位,根据高层建筑混凝土结构技术规程（JGJ3-2010)，框架梁柱节点区混凝土的设计和浇注有以下的条文内容及条文说明：当柱混凝土设计强度高于梁、楼板的设计强度时,应对梁柱节点混凝土施工采取有效措施。高层建筑不同强度的梁、柱节点混凝土浇筑需要有关单位具体协商解决 . 2、项目概况 建设单位：广西众一房地产开发有限公司.工程名称：广西绿色建筑示范小区二期5、6#、7、8#、9住宅及地下室。设计单位:深圳市华蓝设计院.建设地点：南宁市青秀区长福路16号。1建筑面积总建筑面积66992。44m22层高（m）5地下1层地上30层其中一二层为商铺，三层以上为住宅层高为3。0M；6地下1层地上30层其中一二层为商铺，三层以上为住宅层高为3.0M；7地下1层地上30层其中一二层为商铺，三层以上为住宅层高为3.0M;8地下1层地上30层其中一二层为商铺，三层以上为住宅层高为3。0M；9地下1层地上30层首层层高为5。37M，二层以上层高为3。0M；3结构形式基础形式筏板基础、独立基础、桩筏基础（5楼)结构形式框支剪力墙结构 各楼层梁板及墙柱混凝土标号分布情况如下表梁板及墙柱混凝土强度。5楼墙柱梁板负一层6层C55负一层顶板3层为C30；其他楼层均为C257层9层C5010层12层C4513层15层C4016层18层C3519层21层C3022层以上C256楼墙柱梁板负一层6层C55负一 层顶板3层为C30；其他楼层均为C257层9层C5010层12层C4513层15层C4016层18层C3519层21层C3022层以上C257楼墙柱梁板 负一层6层C55负一 层顶板3层C30；其他楼层均为C257层9层C50 10层12层C4513层15层C4016层18层C3519层21层C3022层以上C258楼墙柱梁板 负一层6层C55负一 层顶板3层C30；其他楼层均为C257层9层C50 10层12层C4513层15层C4016层18层C3519层21层C3022层以上C25 9#楼墙柱梁板 负一层6层C55负一 层顶板3层为C30；其他楼层均为 C257层9层C50 10层12层C4513层15层C4016层18层C3519层21层C3022层以上C253. 梁柱节点不同强度等级混凝土施工方法 框架结构梁柱节点是框架结构的关键部位,从力学上讲，梁柱节点核心区受力情况比较复杂，它既承受柱子传来的压力,又要承担梁端和柱端的弯矩,当地震荷载反复作用时,核心区混凝土处于剪压复合应力状态，往往造成核心区出现交叉形式裂缝及柱端混凝土压酥、剥落、钢筋压屈外鼓。特别是角柱、边柱,由于扭转和偏心等影响，受力更为复杂，比内柱更易引起震害。历次震害表明，框架结构的破坏绝大部分是由梁柱节点核心区强度不足和延性不够所致。从施工方面讲，由于节点构造复杂,钢筋绑扎密集,而且都是高空作业,特别是中间柱子钢筋纵横交错，给施工造成许多麻烦,稍有疏忽质量就难以保证。造成梁柱节点施工质量很难保证的困难的主要原因，是施工人员对节点受力原理不了解，对梁柱节点操作程序不清楚，工人缺乏统一安排.梁柱节点不同强度等级混凝土施工要注意以下几点： （一)不同等级混凝土邻接面的留设。高层建筑框架结构的梁柱节点比较复杂,由于荷载组合及内力计算的结果,要求同一层的竖向结构（柱、剪力墙)混凝土强度等级高于水平结构(梁、板）的混凝土强度等级。在钢筋混凝土框架结构中，柱水平施工缝通常留于柱脚，若柱和梁板分开浇筑水平施工缝则应留于梁底。若同层的竖向构件和水平构件的混凝土同时浇捣，则柱顶不留施工缝。 （二）不同强度等级混凝土分别浇捣的施工。梁柱节点核心区的混凝土浇捣方法为:无论梁底是否留施工缝，都应先用塔吊吊斗或混凝土泵输送墙柱等级的混凝土就位，分层振捣密实，在框架梁上距柱边1。5H（梁高）位置处留出45度斜面。在混凝土初凝前,尽快浇筑梁板的混凝土，重点控制高低强度等级混凝土的邻接面不能形成冷缝，同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣，坚决杜绝漏振死角，避免形成蜂窝麻面，以确保梁柱节点混凝土施工质量. 4、梁柱节点处裂缝产生的原因分析 保证节点的质量,施工过程至关重要。为切实加强对框架结构梁柱节点施工质量的控制，施工前对可能出现的问题进行分析。 （一）、梁柱节点处，混凝土的强度等级相差较大，不同强度等级的混凝土，其水泥用量都不同、构件体积也不一样,产生的水化热高低不等,所以导致高低强度等级混凝土的收缩有差异,在其交界附近容易产生裂缝。 （二）、梁的截面相对较小，受柱子的强大约束，梁混凝土的收缩受限制,也容易产生裂缝. （三）、商品混凝土配合比中,高低强度等级混凝土的水灰比、含砂率、坍落度不同,也会导致高低强度等级混凝土交界附近产生裂缝。 (四)、现浇梁板的梁在板下,上面保养的水被板充分吸收,而梁得不到充足的养护水分，造成梁的内外不均匀收缩,也容易导致梁的两侧面产生裂缝。 5、梁柱节点处裂缝预防措施 施工前要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下，对柱子混凝土，减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量，并对粉煤灰和外加剂的用量也需作相应的调整。施工时,混凝土实行“先高后低”的浇捣原则，即先浇高强度等级混凝土,后浇低强度等级混凝土,严格控制在先浇柱混凝土初凝前继续浇捣梁板的混凝土，事先作好技术交底和准备工作. 6、混凝土质量控制措施 本工程混凝土是用商品混凝土，每次浇筑混凝土坍落度抽检不少于3次。梁柱节点混凝土须单独留置试块,不少于两组，一组标养一组同条件养护.梁柱节点核心区的混凝土浇捣时,在梁柱节点附近离开柱边0。5Hd1。5（梁高）处，沿45斜面从梁顶面到梁底面用5网眼的密目铁丝网分隔（做为高低等级砼的分界）,.具体如下图 在混凝土初凝前,随之泵送浇筑楼面梁板的混凝土.应重点控制高低强度等级混凝土的邻接面不能形成冷缝.同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣，杜绝漏振死角商品混凝土配合比中,高强度等级混凝土的水泥用量偏多,水灰比、含砂率、坍落度偏大,梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混凝土交接面的密实性,减少收缩。 严格控制混凝土拌合物的坍落度,节点核心区柱子部位混凝土采用塔吊输送,以期降低坍落度。在现场,对每车混凝土都应进行坍落度检测。加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未拆除之前，可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模. 6广西绿色建筑示范小区混凝土梁柱节点专项施工方案
