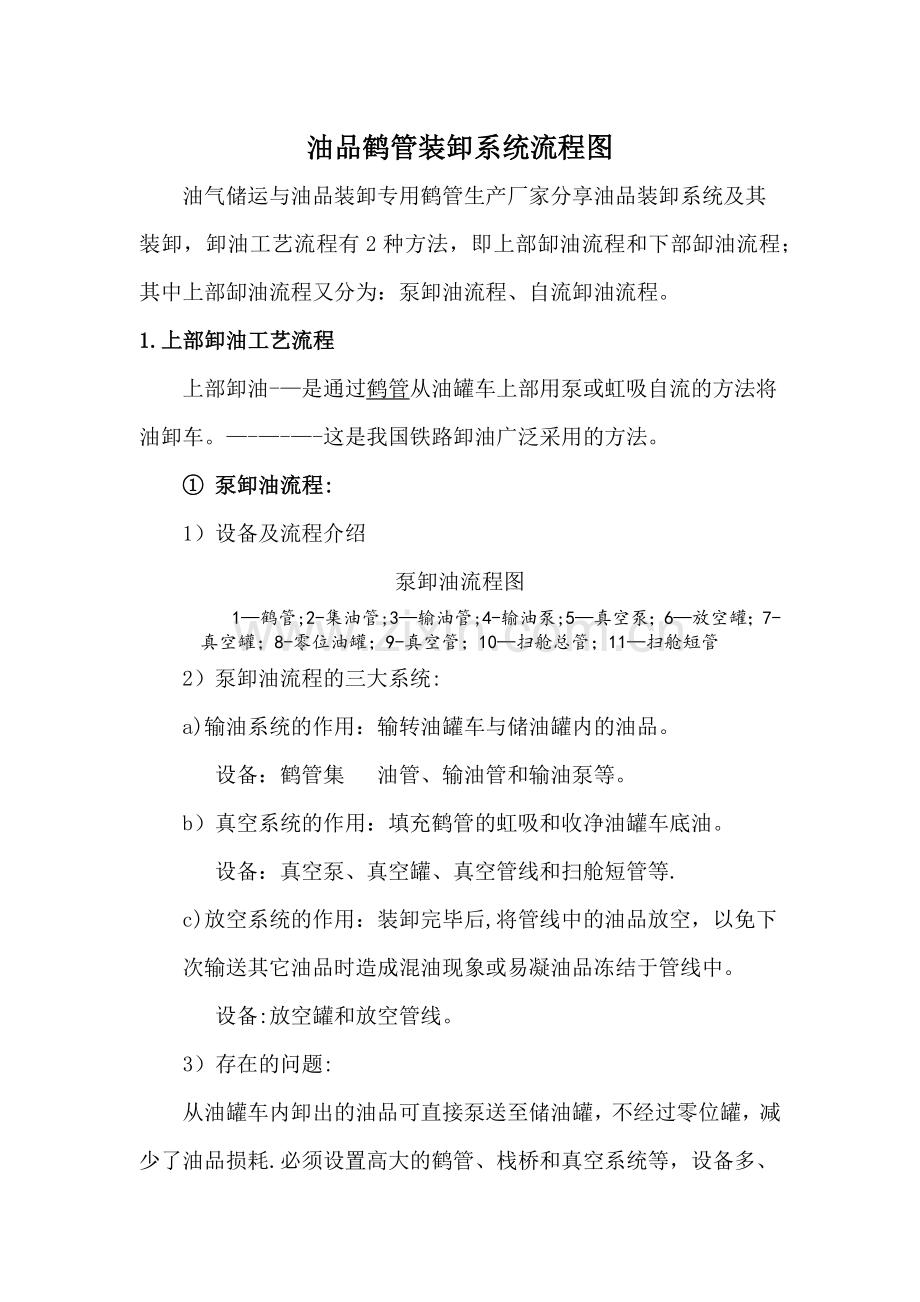

油品鹤管装卸系统流程图
油气储运与油品装卸专用鹤管生产厂家分享油品装卸系统及其装卸，卸油工艺流程有2种方法，即上部缷油流程和下部缷油流程；其中上部缷油流程又分为：泵卸油流程、自流卸油流程。
1.上部卸油工艺流程
  上部卸油-—是通过鹤管从油罐车上部用泵或虹吸自流的方法将油卸车。—-—-—-这是我国铁路卸油广泛采用的方法。
① 泵卸油流程:
  1）设备及流程介绍
泵卸油流程图
1—鹤管;2-集油管;3—输油管;4-输油泵;5—真空泵；6—放空罐；7-真空罐；8-零位油罐；9-真空管；10—扫舱总管；11—扫舱短管
2）泵卸油流程的三大系统:
a)输油系统的作用：输转油罐车与储油罐内的油品。
设备：鹤管集 油管、输油管和输油泵等。
b）真空系统的作用：填充鹤管的虹吸和收净油罐车底油。
设备：真空泵、真空罐、真空管线和扫舱短管等.
c)放空系统的作用：装卸完毕后,将管线中的油品放空，以免下次输送其它油品时造成混油现象或易凝油品冻结于管线中。
设备:放空罐和放空管线。
3）存在的问题:
从油罐车内卸出的油品可直接泵送至储油罐，不经过零位罐，减少了油品损耗.必须设置高大的鹤管、栈桥和真空系统等，设备多、操作复杂，并往往形成气阻，影响正常卸油。
  适用场合：平原大型油库

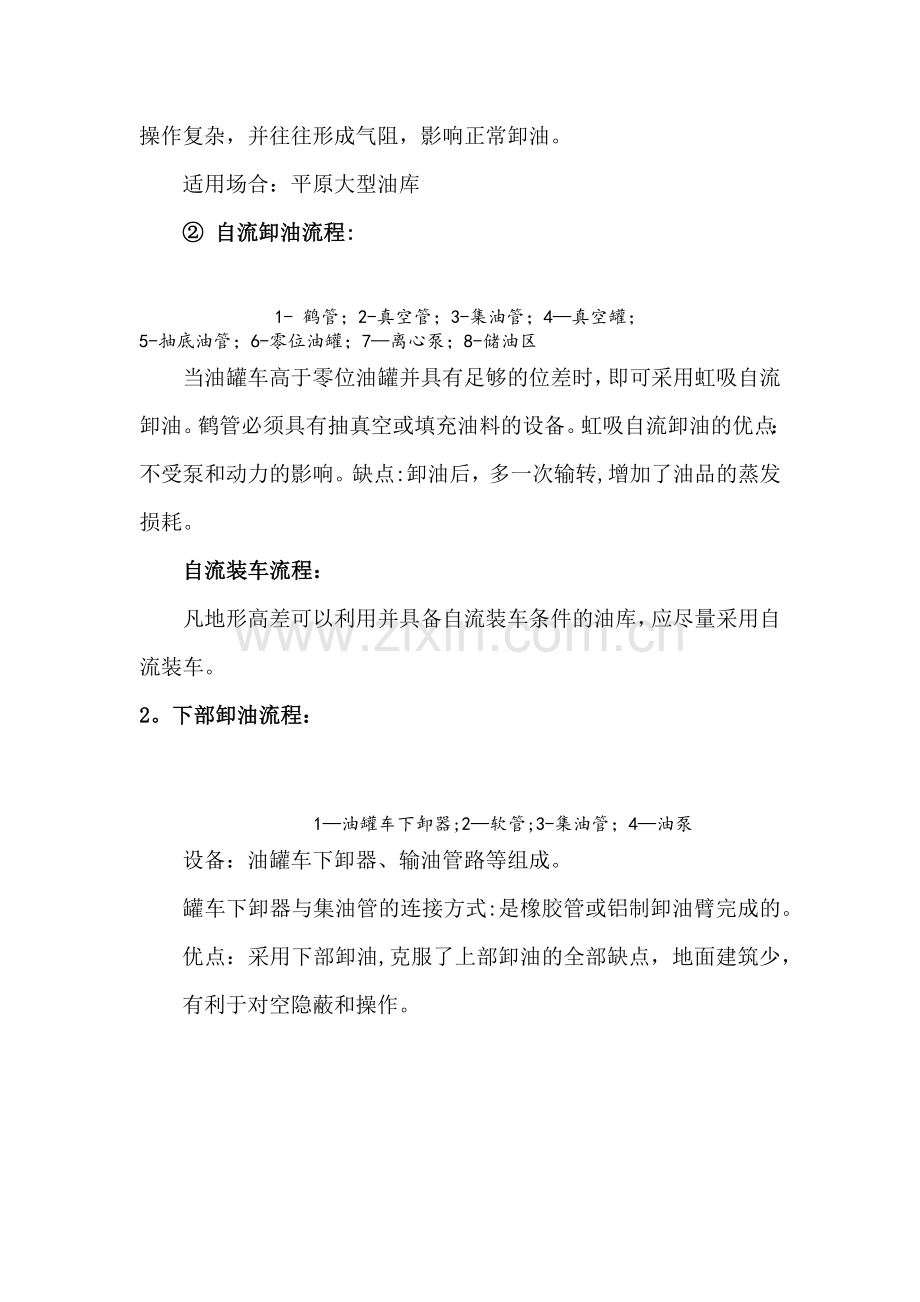

② 自流卸油流程:

1- 鹤管；2-真空管；3-集油管；4—真空罐；
5-抽底油管；6-零位油罐；7—离心泵；8-储油区
当油罐车高于零位油罐并具有足够的位差时，即可采用虹吸自流卸油。鹤管必须具有抽真空或填充油料的设备。虹吸自流卸油的优点：不受泵和动力的影响。缺点:卸油后，多一次输转,增加了油品的蒸发损耗。
自流装车流程：
  凡地形高差可以利用并具备自流装车条件的油库，应尽量采用自流装车。
2。下部卸油流程：

　　　　1—油罐车下卸器;2—软管;3-集油管；4—油泵
设备：油罐车下卸器、输油管路等组成。
罐车下卸器与集油管的连接方式:是橡胶管或铝制卸油臂完成的。优点：采用下部卸油,克服了上部卸油的全部缺点，地面建筑少，有利于对空隐蔽和操作。
