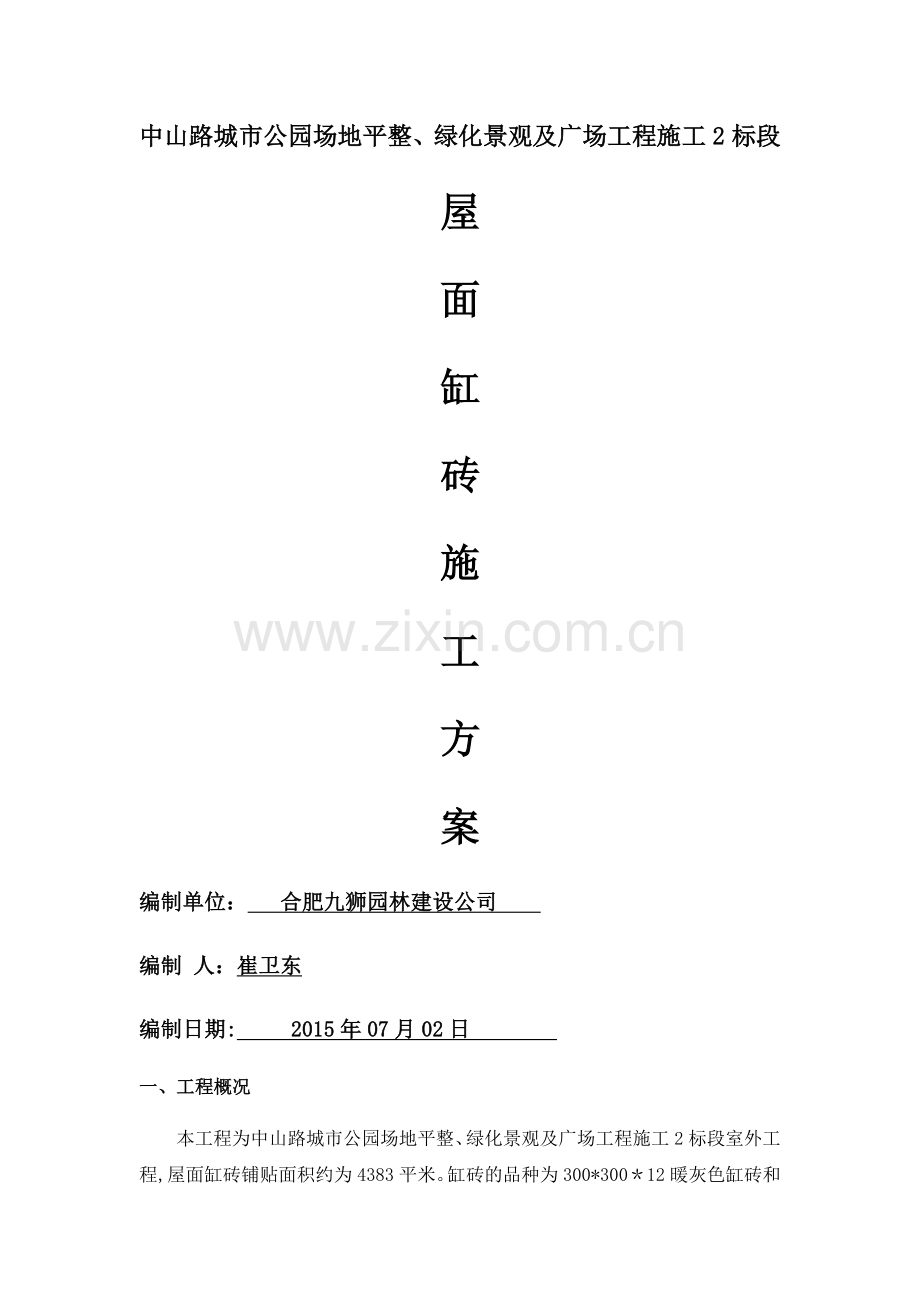

屋面缸砖施工方案.doc

中山路城市公园场地平整、绿化景观及广场工程施工2标段屋面缸砖施工方案编制单位： 合肥九狮园林建设公司 编制 人：崔卫东编制日期: 2015年07月02日 一、工程概况本工程为中山路城市公园场地平整、绿化景观及广场工程施工2标段室外工程,屋面缸砖铺贴面积约为4383平米。缸砖的品种为300*30012暖灰色缸砖和200*20012深灰色缸砖走边；缸砖的规格、颜色、图案和等级符合设计要求；缸砖产品质量应符合国家标准，并附有产品合格证；对于掉角、脱粒、开裂或损坏的产品剔除不用。在施工现场严禁散装散放，严禁受潮.二、工具/原料原料：水泥、砂子、水工具:筛子、窗筛、木抹子、铁抹子、小灰铲、直木杠、水平尺、墨斗、八字靠尺、托线板、硬木拍板、扫帚、洒水壶、胡桃钳、木质锤、铁丝、大线锤、钢片开刀、钻石切割机及拌灰工具等。三、施工说明1、开箱时，请认准产品规格、尺寸、色号等， 把相同的产品铺贴在一起,勿将不同的产品混在一起铺贴（除非有意识的追求某种特殊效果）.2、在铺贴前首先在做样板，根据铺贴形式确定排砖方式。缸砖的样板已经总包单位、监理、设计、业主单位确认后方可组织大面积施工。3、预铺时，在处理好的地面拉两根相互垂直的线，并用水平尺校水平。四、施工工艺屋面缸砖施工的流程为:结构层 弹控制线 铺贴广场砖 拨缝、勾缝养护（一）屋面刚性结构:60厚C25配筋细石砼1、清理屋面建筑完成面（含建筑保温、防水等构造），将屋面的垃圾清除.2、 屋顶照明穿线管 景观照明穿线管共有571米，安装人员严格按照施工图纸进行施工铺设，施工完成后，报监理验收合格后，方可进入下道工序. 3、钢筋网绑扎 屋面钢筋网采用,双向配4150。钢筋的交点须用铁丝扎牢；钢筋绑扎及验收应符合混凝土结构设计规范 GB500102010。 4、砼浇筑商品混凝土的组织供应应及时和连续,由于砼浇筑厚度只有混6cm，故无法用震动棒捣实，我方打算采用凝凝土震动板。5、混凝土养护混凝土浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜，在混凝土强度能保证其表面及棱角不因拆除模板而损坏时，方可拆除侧面模板.(二）弹控制线:1、在细石砼的强度达到设计要求后，依据屋面广场砖排布大样图尺寸弹线，每隔5块砖（1500mm）的距离弹一道控制线，并将控制线引至女儿墙的底部。 2、弹线由中心线向两边进行，尽量符合砖的模数，当尺寸不符合整砖的倍数时，可提前一整砖的尺寸用两块大半个等大的缸砖尺寸代替，铺砌时便按照弹线位置施工。(三)铺贴地砖： 1、铺贴应在基底凝实后进行,在铺贴过程中应用手轻轻推放,使砖底与铺贴面平衡,便于排出气泡,然后用木质锤轻敲砖面,让砖底能全面吃浆,以免产生空鼓现象；再用木质锤把砖面敲至平整,同时用水平尺测量,确保广场砖铺贴水平。 2、由于屋面铺设面积达4383m2,故采取划分区格、铺定位带的做法。先按大样图将铺设面积划分为几个大的单元区格,然后在区格内沿纵横方向上每隔15块砖铺一行，形成控制带，最后在控制带内铺设中间位置的广场砖。3、依照单元区格的大小确定铺砌的面积，且每次铺砌面积不宜过大，以半小时能铺砌完成的砖量为准. 4、铺设时按照控制弹线的线位及墙根水平线先铺几列纵砖,找好位置及标高，由外墙向中心、在区格内由里往外,逐排、逐列退着铺贴，使不踩踏已铺好的地砖。 5、铺砌时必须拉细线，每块砖要跟线，使缝线顺直，并严格控制其坡度、标高,注意将落水口处坡度加大。6、与设备接口处和收水口衔接处,用碗弧顺接。 7、缝宽要求:1）拼缝5mm，防水砂浆勾缝;伸缩缝为1cm宽，密封胶勾缝；宽度根据现场柱宽确定伸缩缝.2)随铺随即将面层上溢出的砂浆清理干净。(四)拨缝、勾缝：1、拔缝在铺完一个单元格后,面层上撒少量水，使砖浸湿接近饱和,间隔15min左右，用拍板和木锤按顺序满砸一遍，边砸边移动拍板找平.砸平后按先竖后横的顺序调整缝隙,将缝隙调至通顺均匀后，经过调整后的地砖再砸平一次。2、勾缝、灌缝边铺贴，边勾缝，用防水砂浆勾缝， 拼缝5mm，。坚实的基层和饱满的勾缝能让广场砖更经久耐用，避免使用过程中脱落及破裂。铺砌完的缸砖接缝达到缝宽均匀,整齐划一,地砖面层要求密实、平整、光滑的效果.(五）养护：1、铺贴12小时后，应敲击砖面进行检查，若听到“空空”的声音，说明有空鼓,应重新铺贴.2、砖铺贴完24小时后方可行走，擦洗。以清水混合清洁剂，彻底将广场砖清洗干净,亮丽的广场就呈现在您的面前。 3、缸砖施工后应洒水养护，促进水泥砂浆和广场砖的凝固结合,一般养护15天广场砖即可正常使用。五、安全措施1、对施工人员进行安全交底,强调进入2号楼屋面施工的作业人员必须戴安全帽,防止高空坠落，设专职安全员进行检查监督。 2、将缸砖搬运至屋面时应稳拿轻放，走动时注意不要踩踏地砖,防止滑倒. 3、使用砂轮机时,身子要侧立，防止砂轮片破裂伤人。电动切割机和砂轮机使用的电源必须入末端电箱即三级电箱，并有可靠的接地装置. 4、清理屋面时,不允许向预留洞口和管道井口乱踢、乱扔地砖碎片和杂物.安全管理体系项目经理：崔卫东专职安全员：茆玉敏现场管理负责人：宋健安全质量部设备材料部 办公室 计财部技术工程部 班组、队安全员六、质量保证措施1、建立健全质量保证体系,强化现场技术管理和质量管理各方面的规章制度和措施。2、强化“百年大计,质量第一”的质量意识，推行“全员、全方位、全过程的全面质量管理。3、认真做好图纸会审、设计交底、施工技术交底、技术资料档案和技术培训等方面技术管理工作,为工程质量提供技术保证。4、严格把好原材料质量关，收集齐各类质保单.5、现场施工每道工序结束后,按隐蔽工程验收及技术复核项目认真验收,若不符合质量标准，应及时整改，验收合格后方能进行下道工序施工。6、积极参加工程例会，对前期施工中存在的质量问题及时通气,使后期施工中避免出现。 7、各部分分项的施工质量严格按规定指定的规范标准进行自验、验收、按监理细则指导施工.施工现场质量控制框图施工现场质量控制管好人、机、料、法、环，严格工艺纪律，提高操作水平严格实行三检制，质量统计、奖惩兑现，动态工序能力控制材料、加工件、设备检验工序质量检验 质量检验分项分部工程质量检验 单位工程质量检验设工序控制点并实施 工序控制 七、项目组织机构及劳动力配备情况1、项目组织机构框图项目经理:崔卫东项目副经理： 宋健工程技术部综合办公室计划统计部安质监察部物资设备部现场试验室财务部 基层施工队项 目 总 工：王仕莲 2、劳动力配备情况劳动力组织工作包括：建立精干的施工班组；集结施工力量；组织劳动力进场；向施工队伍、工人进行施工组织技术交底、计划和技术交底；建立健全各项管理制度;各工种管理人员及技术工人经考核合格后方可进行上岗操作。计划投入一支专业施工队伍,计划投入劳动力25人。人员的素质以及人员数量的保证是劳动力配置的重点和难点，为加强施工队伍整体素质和作业能力，采取以下措施:1、劳动力来源从公司下属专业施工队伍中，优选出技术过硬、管理严格、组织规范的施工队,投入到工程施工中。2、保证施工队伍中的所有技术工人均接受过专业岗位培训，并持证上岗;所有普工均接受过公司三级安全教育.八、施工注意事项1、铺砌面层时应注意操作人员不得在刚铺好的砖面上走动，避免造成面层变形。2、一个区格的铺砖过程应连续完成,避免留置大量的接茬。3、施工时基层清理不干净、浇水不透、撒素水泥不均匀以及地砖铺完未认真砸实,早期上人踩踏都会造成面层的空鼓脱落。 4、抹找平层时未放出足够的坡度，铺贴面砖未拉线或未用坡度尺控制坡度，落水口过高,容易引起倒泛水现象.
