电缆敷设安装施工方案与技术措施.doc

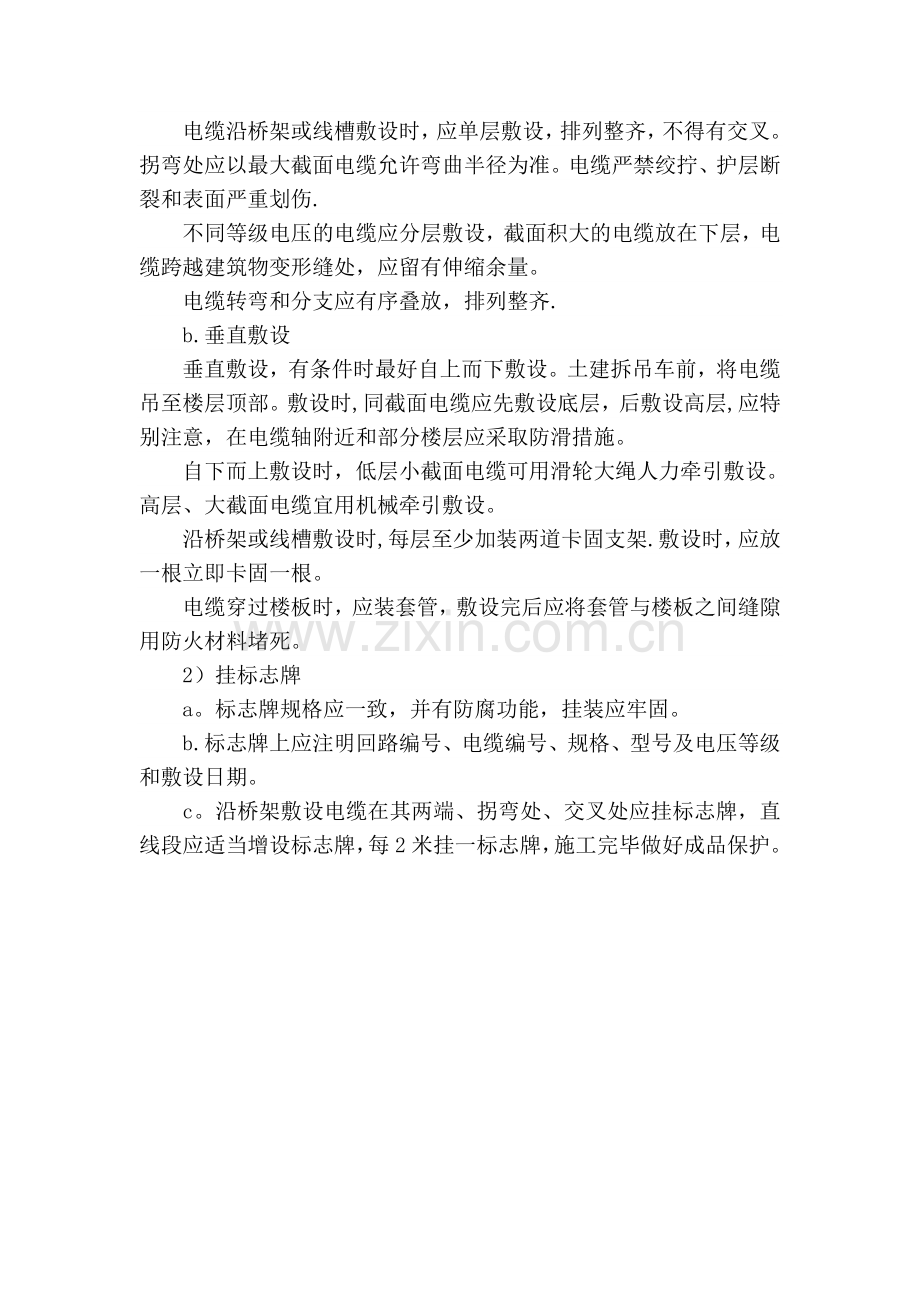

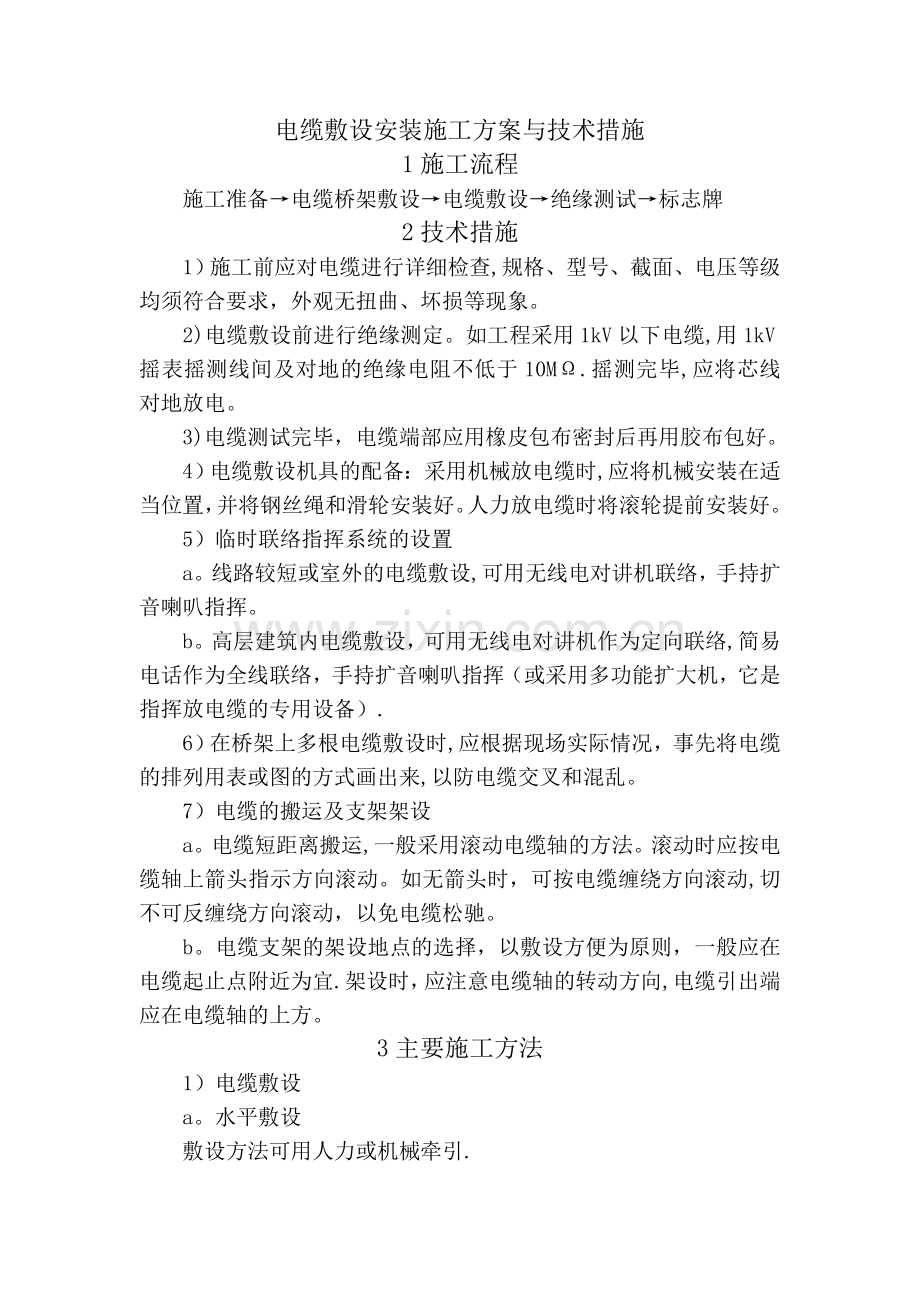

电缆敷设安装施工方案与技术措施1施工流程施工准备电缆桥架敷设电缆敷设绝缘测试标志牌2技术措施1）施工前应对电缆进行详细检查,规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。2)电缆敷设前进行绝缘测定。如工程采用1kV以下电缆,用1kV摇表摇测线间及对地的绝缘电阻不低于10M.摇测完毕,应将芯线对地放电。3)电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。4）电缆敷设机具的配备：采用机械放电缆时,应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。5）临时联络指挥系统的设置a。线路较短或室外的电缆敷设,可用无线电对讲机联络，手持扩音喇叭指挥。b。高层建筑内电缆敷设，可用无线电对讲机作为定向联络,简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）.6）在桥架上多根电缆敷设时,应根据现场实际情况，事先将电缆的排列用表或图的方式画出来,以防电缆交叉和混乱。7）电缆的搬运及支架架设a。电缆短距离搬运,一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动,切不可反缠绕方向滚动，以免电缆松驰。b。电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜.架设时，应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。3主要施工方法1）电缆敷设a。水平敷设敷设方法可用人力或机械牵引.电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断裂和表面严重划伤.不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。电缆转弯和分支应有序叠放，排列整齐.b.垂直敷设垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时,同截面电缆应先敷设底层，后敷设高层,应特别注意，在电缆轴附近和部分楼层应采取防滑措施。自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。沿桥架或线槽敷设时,每层至少加装两道卡固支架.敷设时，应放一根立即卡固一根。电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。2）挂标志牌a。标志牌规格应一致，并有防腐功能，挂装应牢固。b.标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。c。沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。
