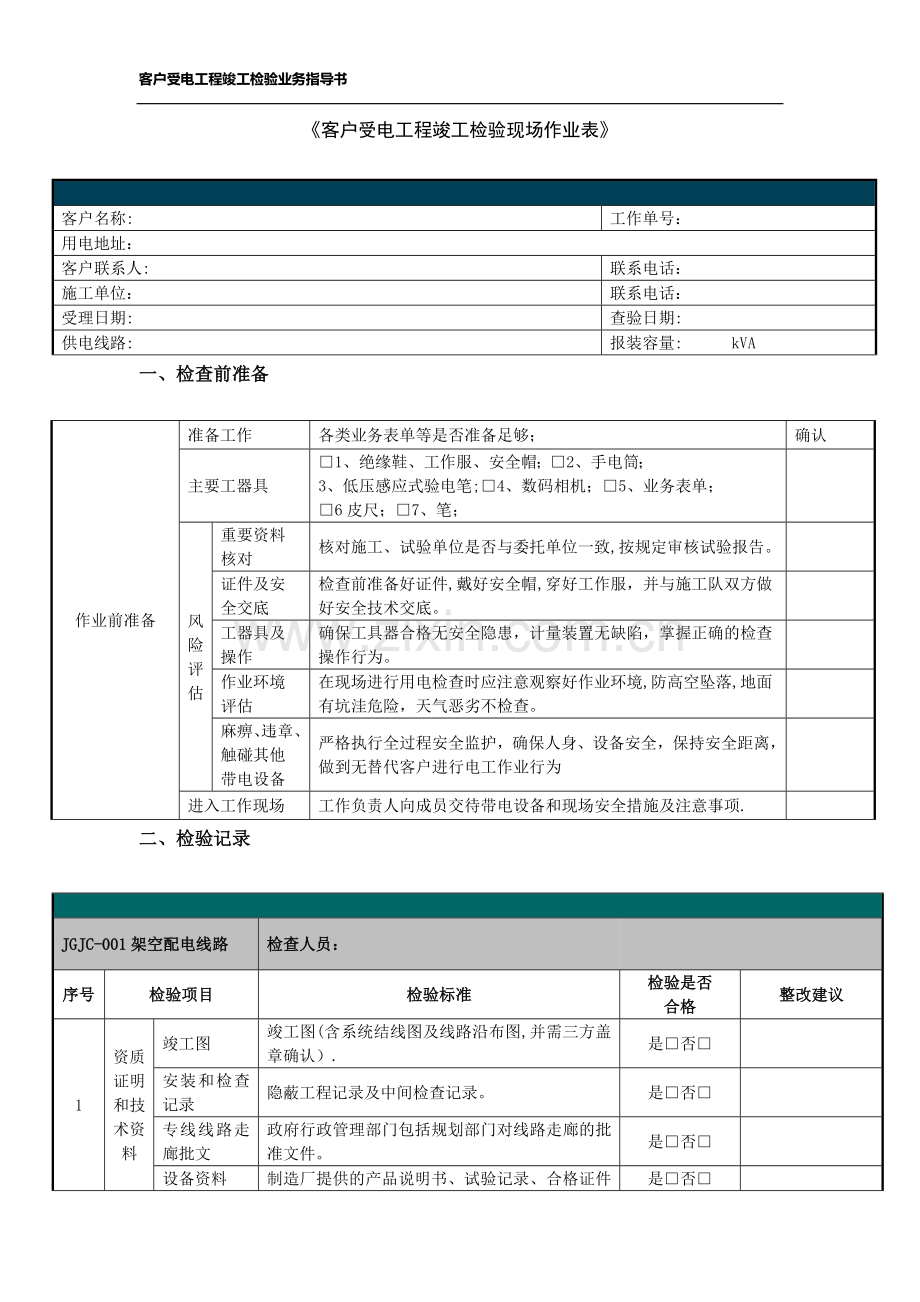

电-客户受电工程竣工检验现场作业表.doc

客户受电工程竣工检验业务指导书
《客户受电工程竣工检验现场作业表》

客户名称:
工作单号：
用电地址：
客户联系人:
联系电话：
施工单位：
联系电话：
受理日期:
查验日期:
供电线路:
报装容量: kVA
一、检查前准备
作业前准备
准备工作
各类业务表单等是否准备足够；
确认
主要工器具
□1、绝缘鞋、工作服、安全帽；□2、手电筒； □3、低压感应式验电笔;□4、数码相机；□5、业务表单；
□6皮尺；□7、笔；

风险评估
重要资料核对
核对施工、试验单位是否与委托单位一致,按规定审核试验报告。

证件及安全交底
检查前准备好证件,戴好安全帽,穿好工作服，并与施工队双方做好安全技术交底。

工器具及操作
确保工具器合格无安全隐患，计量装置无缺陷，掌握正确的检查操作行为。

作业环境评估
在现场进行用电检查时应注意观察好作业环境,防高空坠落,地面有坑洼危险，天气恶劣不检查。

麻痹、违章、触碰其他带电设备
严格执行全过程安全监护，确保人身、设备安全，保持安全距离，做到无替代客户进行电工作业行为

进入工作现场
工作负责人向成员交待带电设备和现场安全措施及注意事项.

二、检验记录

JGJC-001架空配电线路
检查人员：

序号
检验项目
检验标准
检验是否
合格
整改建议
1
资质证明和技术资料
竣工图
竣工图(含系统结线图及线路沿布图,并需三方盖章确认）.
是□否□

安装和检查记录
隐蔽工程记录及中间检查记录。
是□否□

专线线路走廊批文
政府行政管理部门包括规划部门对线路走廊的批准文件。
是□否□

设备资料
制造厂提供的产品说明书、试验记录、合格证件以及装配图等技术文件.
是□否□

2
型号、规格
线路及设备型号、规格应符合规定,并与审图意见书和设计图纸相符.
是□否□

3
外观、标志
电器设备外观应完整无缺损，线路设备标志牌应齐全。
是□否□

4
电杆组立
电杆组立的各项误差符合规范要求
是□否□

5
拉线
拉线的制作和安装应与设计一致。
是□否□

6
导线距离
导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离应与设计一致。
是□否□

7
金具
表面光洁，无裂纹、缺釉、斑点、烧痕和气泡等缺陷。
是□否□

8
相位及接地装置
相位正确，接地体规格、埋设深度与设计一致.
是□否□

9
沿线的障碍物
沿线的障碍物、应砍伐的高杆植物等杂物应清除完毕.
是□否□

JGJC—002电缆
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
竣工技术资料
竣工图
竣工图（含系统结线图及线路沿布图,并需四方盖单确认）。
是□否□

平面位置图
直埋电缆的敷设平面位置图,图上应标明各线路的相对位置，和标明地下管线的剖面图.
是□否□

电缆线路原始记录
电缆线路的原始记录。必须包括电缆的型号、规格及其实际敷设总长度及分段长度,中间接头位置、终端接头的型式及安装日期.
是□否□

设备资料
设备厂家随产品附送的产品说明书、试验记录、合格证件以及装配图等技术文件.
是□否□

专线线路走廊批文
政府行政管理部门包括规划部门对电缆走廊的批准文件。
是□否□

2
型号、规格
电缆及其附件与审图意见书和设计图纸相符
是□否□

用游标卡尺等测量工具检查电缆截面是否与规格相符。
是□否□

3
电缆敷设
电缆敷设是否与竣工图一致；
电缆排列整齐，固定良好，弯曲半径、有关排列间隔等应符合规程要求，无机械损伤;
单芯电缆的金属护层接线、相序排列等应符合要求.直埋电缆路径标志应与实际路径相符，电缆外皮至地面深度不小于0。7m;当位于车行道或耕地下时，应适当加深，且不宜小于1m。
是□否□

住宅小区电缆在检查过程中，应注意整条电缆是否粗细均匀，并拍照存档，防范中间小、两头大等造假现象，必要时可测量电缆直流电阻。
是□否□

4
终端安装
电缆终端、电缆接头应安装牢固，接地良好.
是□否□

电缆终端相色正确,电缆支架等的金属部件防腐层应完好。
是□否□

5
外观、标志
在电缆沟中敷设电缆时,应按顺序放在电缆支架上（从下而上、先里后外排列)，过马路穿管时，应自下而上、先两侧后中间敷设。新敷设电缆应每隔30m 绑扎一块标示牌（标示内容：电缆型号、变电站馈线编号、起止处名称等）。路径标志清晰、牢固，在直线段每隔20m 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
是□否□

6
电缆沟(槽、管）
电缆沟内无杂物，盖板和支架齐全;隧道内应无杂物,配置照明、通风、排水、防火等设施。
是□否□

JGJC-003变压器
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
资质证明和技术资料
生产许可证
国家认可的生产许可证。
是□否□

技术文件
制造厂提供的出厂合格证、产品说明书、试验记录（含出厂试验、特殊试验）、合格证件以及装配图等技术文件.
是□否□

报告
变压器的型式试验报告。
是□否□

现场交接试验合格。
是□否□

安装记录及调试报告。
是□否□

2
规格、型号
对照铭牌，检查变压器规格、型号是否与竣工图纸相符；核对绕组绝缘电阻、空载损耗的交接试验数据与国家标准的误差；对变压器进行负载损耗和阻抗试验,对测试数据进行分析,确保变压器容量与设计要求、铭牌标示一致。
是□否□

3
外观检查
变压器油色、油面正常，无渗漏油现象；套管无损伤。
是□否□

4
安装检查
检查变压器分接头，油浸式变压器的高压侧调节装置应正确且接触良好，干式变压器高压侧分接头连板应检查连接正确。
是□否□

低压侧中性点的连接应牢固，变压器一、二次引线应压接牢固；变压器一、二次瓷套管应清洁，无损坏。
是□否□

油浸变压器油位应符合要求，油浸变压器油位指示器应安装在便于观察侧,设置事故油池,变压器应有油试验报告。
是□否□

变压器(容量100kVA～1000kVA)外廓与门的净距不小于0.8m；变压器(容量1250kVA～1600kVA)外廓与门的净距不小于1m；非封闭式变压器应装设高度不小于1.7m的围栏，围栏的网孔不大于40mm×40mm。
是□否□

变压器（容量100kVA～1000kVA)外廓与后壁、侧壁的净距不小于0。6m，变压器（容量1250kVA～1600kVA)外廓与后壁、侧壁的净距不小于0.8m。
是□否□

干式变压器(容量100kVA～1000kVA）外廓与后壁、侧壁的净距不小于0.6m;变压器(容量1250kVA~1600kVA)外廓与后壁、侧壁的净距不小于0。8m；两干式变压器之间的净距应不小于1m。温控、风机、外壳等附件的安装与设计要求是否一致。
是□否□

单台容量800kVA 以上的油浸变压器应有气体继电器,气体继电器应满足下列要求:
1）气体继电器，其接点容量不小于66 VA（交流220V 或110V），直流有感性负载时，不小于15W;
2）气体继电器的安装位置及其结构应能观察到分解出气体的数量和颜色,而且应便于取气；
3）积聚在气体继电器内的气体数量达到250ml～300ml 或油速在整定范围内时,应分别接通相应的接点;
4）装有气体继电器的变压器顶盖，沿气体进电回路的气流方向应有1%～1。5%的升高坡度。
是□否□

单台容量800kVA 以上的油浸变压器和全密封式变压器应有压力保护装置.变压器应装有压力释放器,当内部压力达到50kPa 时,应可靠动作。
是□否□

变压器高、低压套管连接部分使用铜（铝）端子、抱杆式设备线夹压接;低压出线各连接点亦应使用铜（铝）端子压接；低压套管与硬母排之间应使用伸缩节连接。
是□否□

台墩一般不低于0。5米，其围栏高度不应低于1.7米，围栏的网孔不大于40mm×40mm。变压器壳体距围栏不应小于1米，变压器操作面距围栏不应小于2米.
是□否□

对安装在室内或地下室的变压器，应将其置于高出地面20厘米的台墩上,不能直接将变压器放置在地面上。
是□否□

台架担高度距地面的垂直距离须在2。5米以上。
是□否□

5
接地检查
变压器铁芯、外壳、保护罩等接地引下线的连接应满足设计要求，接地线连接应紧固.
是□否□

JGJC-004高压开关柜
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
资质证明和技术资料
生产许可证
国家认可的生产许可证。
是□否□

技术文件
制造厂提供的出厂合格证、产品说明书、试验记录（含出厂试验、特殊试验)、合格证件以及装配图等技术文件。
是□否□

报告
高压开关柜的型式试验报告。
是□否□

现场交接试验合格。
是□否□

安装记录及调试报告。
是□否□

整定值
装设有继电保护的高压进线柜应有供电部门发出的保护整定通知单.
是□否□

2
规格、型号
高压开关柜铭牌清晰,额定电压、额定电流应与设计图纸相符，设备参数(含动、热稳定电流)应与设计要求（或审图意见书）相符。
是□否□

3
设备排列布置
设备排列布置位置是否与设计相符,配电站内各类设备的连接是否牢固可靠，高压柜布置距离是否与设计一致.
是□否□

4
本体外观检查
1）柜体表面应清洁,无裂纹、破损，油漆完整；2）相色标志正确;3）铭牌位置正确，字迹清晰;4）柜体无放电痕迹；5）金属件表面无锈蚀，并做防锈处理；6）功能小室的泄压通道，应满足防护等级要求;7）顶部如有防护罩,应满足防护等级要求，且固定应牢靠；8）柜内有明显的接地标志，接地牢固；9）各转动部分应涂以润滑脂；10）柜门应以裸铜线与接地的金属构架可靠地连接;11）柜体密封良好,符合防护等级的要求。
是□否□

5
高压开关柜质量
检查开关柜本体质量
1）柜体安装牢固、垂直度、水平度满足要求；2）柜体防护等级符合设计要求；3）柜间接缝满足要求；4）负荷开关、断路器、隔离开关、接地开关分、合闸动作准确、无卡阻、指示正确；5）手车柜断路器、手车、接地开关与门之间的联锁应满足联锁条件要求，五防功能可靠；6）固定柜断路器、隔离开关、接地开关与门之间的联锁应满足联锁条件要求，五防功能可靠；7）柜内除湿装置接线符合工艺要求，手动功能检查正常、自动功能检查正常、工作状态指示正常；8）柜体接地良好,每个部件的金属构架均应可靠接地,柜内有明显的接地标志,接地线应用裸铜线，接地线数量、接地位置应符合设计图纸要求，接地线截面应满足动、热稳定要求。
是□否□

检查负荷开关、真空断路器质量
1）安装垂直、牢固；一次接线连接紧固；2）开关构架接地可靠、规范；3）开关与机构的联动正常，无卡阻现象；4）分、合闸动作准确、指示正确；5）开关拉杆无变形,绝缘距离满足技术要求。
是□否□

检查固定柜隔离开关质量
与机构的联动正常，无卡阻现象；触头接触良好，表面涂有薄层凡士林；转动部分灵活无卡阻现象,传动杆应无变形。
是□否□

检查接地开关质量
与机构的联动正常，无卡阻现象;触头接触良好，表面涂有薄层凡士林；转动部分灵活无卡阻现象。
是□否□

检查开关手车质量(移开式开关柜)
1)开关手车动触头臂与静触头座同心度一致,开关手车互换性好；2）开关手车本体及构架接地可靠、规范;3）手车导轨平整无松动、变形；4）手车推入“试验位置”轻巧平衡无卡滞，底盘定位插销灵活准确；5）手车在工作/试验位置进出操作轻巧平衡无卡滞,触头接触紧密，触头插入深度符合要求,位置切换及开关分合辅助开关切换正确,开关本体位置指示正确；6)触指表面镀银层光滑，触指无变形、移位，触指弹簧压力满足技术要求，触指表面涂有薄层凡士林；7）手车导电臂应采用绝缘包封，并满足通流性能要求和绝缘性能要求。如采用热缩绝缘包封，热缩绝缘厚度不小于2mm。
是□否□

检查联锁装置质量
按停、送电程序进行联锁操作，程序正确,联锁可靠，满足五防功能要求。
是□否□

检查避雷器质量
安装符合设计要求;高压引线电气连接良好；接地线连接正确、可靠、规范;带电部分对地距离满足要求；相间距离满足要求。
是□否□

检查CT/PT质量
安装应牢固，符合产品规范；检查柜内一次设备实际接线情况与柜前接线图及站内一次接线图应保持一致。
是□否□

检查母线质量
1)安装牢固、安装工艺符合规范；母排选材符合设计要求2）相间距离、对地距离满足技术要求；3）相序标志正确、清晰;4）连接导电部分打磨光洁并涂薄层导电脂；5）紧固螺丝规格符合标准规范、紧固力矩符合工艺要求。
是□否□

检查操作机构质量
1）机构安装固定牢靠；2）机构的联动正常，无卡阻现象；3)分合闸指示正确（与断路器状态相对应）；4）储能弹簧储能指示正确；弹簧储能到位（储能时)，储能弹簧位置微动开关动作可靠,储能时间符合厂家设计要求；5）计数器动作可靠、正确；6）检查手动储能是否可靠及满足技术条件要求；7)分合闸线圈的固定方式应牢固、可靠。
是□否□

电磁锁、机械锁
检查电磁锁、机械锁质量,安装牢固，闭锁性能可靠。
是□否□

检查高压带电显示装置质量
安装符合规范，接线及带电指示正确。
是□否□

检查移开式开关柜的小车质量
1）检查手车底盘结构应与实际运行的手车底盘结构一致，并配齐所有机械联锁装置；2）检查手车的导电臂用绝缘杆代替，其长度尺寸、安装位置应与实际运行的手车一致；3）检查手车在推入和拉出过程中，操作人员应能方便观察到活门挡板的开启和闭合情况，检查手车的面板应用透明有机玻璃板。
是□否□

检查隔离活门质量
1）隔离活门挡板与触头座中心线一致并能完全遮挡；
2)隔离活门挡板应无变形、无破损，导杆无弯曲，起降机构各卡销完整无脱落;3）操作时活门挡板起降应能启闭到位、平衡、可靠、无卡涩;不应与手车触头发生碰撞.
是□否□

地刀
高压开关柜进线柜的地刀须有挂锁锁住或贴警示封条，钥匙应移交设备运行维护管理部门保管.高压开关柜柜门必须与地刀联锁。进线柜门上要悬挂“严禁合地刀”标志牌。
是□否□

6
二次回路
所有二次回路应按设计图纸的要求接线正确，连接可靠，标志齐全清晰，绝缘符合要求.
是□否□

7
双（多）电源高压进线开关柜、母线联络柜
应核对相位是否对应，试验联锁是否有效、可靠.
是□否□

JGJC-005户外电缆分接箱
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
资质证明和技术资料
生产许可证
国家认可的生产许可证。
是□否□

技术文件
制造厂提供的出厂合格证、产品说明书、试验记录(含出厂试验、特殊试验）、合格证件以及装配图等技术文件。
是□否□

报告
分接箱的型式试验报告。
是□否□

现场交接试验报告.
是□否□

安装记录及调试报告。
是□否□

2
规格、型号
户外电缆分接箱铭牌清晰，额定电压、额定电流应与设计图纸相符，设备参数(含动、热稳定电流）应与设计要求（或审图意见书）相符。
是□否□

3
本体外观检查
1)箱体表面应清洁,无裂纹、破损，油漆完整；2）相色标志正确；3)铭牌位置正确,字迹清晰；4)箱体无放电痕迹；5）金属件表面无锈蚀,并做防锈处理；6）箱内有明显的接地标志,接地牢固;7）各转动部分应涂以润滑脂；8)箱门应以裸铜线与接地的金属构架可靠地连接；9）箱体密封良好,符合防护等级的要求。
是□否□

4
安装、质
量
检查分接箱本体质量
1）箱体安装牢固、垂直度、水平度满足要求；2）箱体防护等级符合设计要求;3）箱内开关分、合闸动作准确、无卡阻、指示正确；4）箱内开关与门之间的联锁应满足联锁条件要求，五防功能可靠；5）箱内除湿装置接线符合工艺要求,手动功能检查正常、自动功能检查正常、工作状态指示正常；8）箱体接地良好，每个部件的金属构架均应可靠接地，箱内有明显的接地标志，接地线应用裸铜线,接地线数量、接地位置应符合设计图纸要求，接地线截面应满足动、热稳定要求。
是□否□

检查箱内开关质量
1）安装垂直、牢固；一次接线连接紧固；2）开关构架接地可靠、规范；3)开关与机构的联动正常，无卡阻现象；4）分、合闸动作准确、指示正确;5）开关拉杆无变形，绝缘距离满足技术要求。
是□否□

检查联锁装置质量
按停、送电程序进行联锁操作，程序正确，联锁可靠，满足五防功能要求。
是□否□

检查避雷器质量
安装符合设计要求；高压引线电气连接良好；接地线连接正确、可靠、规范；带电部分对地距离满足要求;相间距离满足要求。
是□否□

检查母线质量
1）安装牢固、安装工艺符合规范;母排选材符合设计要求；2）相间距离、对地距离满足技术要求；3）相序标志正确、清晰；4)连接导电部分打磨光洁并涂薄层导电脂;5）紧固螺丝规格符合标准规范、紧固力矩符合工艺要求.
是□否□

检查高压带电显示装置质量
安装符合规范,接线及带电指示正确。
是□否□

地刀
高压开关柜进线柜的地刀须有挂锁锁住或贴警示封条，钥匙应移交设备运行维护管理部门保管。高压开关柜柜门必须与地刀联锁.进线柜门上要悬挂“严禁合地刀”标志牌。
是□否□

箱体质量
户外电缆分接箱箱体内外应光洁干净.开启门时应灵活且具有防盗功能.箱体应具有散热、防雨、防潮、防小动物功能。箱壳不论采用金属或非金属的材料，箱体金属框架均应可靠接地，并留有接地端子，标明接地符号。
是□否□

JGJC—006低压配电柜
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
资质证明和技术资料
国家证书
国家生产许可认证、国家强制性认证证书(ccc）。
是□否□

资质文件
制造厂提供的出厂合格证、产品说明书、试验记录（含出厂试验、特殊试验）、合格证件以及装配图等技术文件。
是□否□

报告
安装记录及调试报告.
是□否□

2
规格、型号
低压配电柜（箱）铭牌清晰，额定电压、额定电流及短路电流应与设计图纸（或审图意见书）相符。
是□否□

3
设备排列布置
设备排列布置位置是否与竣工图纸相同,配电站内各类设备的连接是否牢固可靠，低压柜布置距离是否与设计一致.
是□否□

4
基础槽钢
1）水平高度高出抹平地面 10mm。
2)不直度、水平度小于 1mm/m 和 5mm/m。
3）与柜、箱体连接牢固、可靠。
是□否□

5
本体外观检查
1）柜（箱）体表面应清洁,无裂纹、破损，油漆完整；2）相色标志正确；3)铭牌位置正确，字迹清晰；4）柜（箱）体无放电痕迹；5）金属件表面无锈蚀，并做防锈处理；6）柜(箱)内有明显的接地标志，接地牢固；7)各转动部分应涂以润滑脂;8）柜门应以裸铜线与接地的金属构架可靠地连接;9）柜体密封良好，符合防护等级的要求。
是□否□

6
本体质量检查
检查开关柜(箱）本体质量
1)柜体安装牢固、垂直度、水平度满足要求；2）柜体防护等级符合设计要求；3）柜间接缝满足要求；4)断路器、刀开关合闸动作准确、无卡阻、指示正确；5)柜(箱）接地良好，每个部件的金属构架均应可靠接地，柜内有明显的接地标志，接地线应用裸铜线，接地线数量、接地位置应符合设计图纸要求，接地线截面应满足动、热稳定要求。
是□否□

检查刀开关、断路器质量
1）安装垂直、牢固；一次接线连接紧固；2）开关构架接地可靠、规范；3）开关与机构的联动正常，无卡阻现象；4)分、合闸动作准确、指示正确;5）开关拉杆无变形,绝缘距离满足技术要求。
是□否□

检查开关抽屉质量（抽屉式开关柜）
1)抽屉本体及构架接地可靠、规范；2)抽屉导轨平整无松动、变形；3）抽屉进出操作轻巧平衡无卡滞,触头接触紧密,触头插入深度符合要求，位置切换及开关分合辅助开关切换正确，开关本体位置指示正确.
是□否□

检查避雷器质量
安装符合设计要求；安装紧固；接地线连接正确、可靠、规范。
是□否□

检查CT质量
安装应牢固，符合产品规范。
是□否□

检查母线质量
1）安装牢固、安装工艺符合规范；母排选材符合设计要求；2)相间距离、对地距离满足技术要求；3)相序标志正确、清晰；4）连接导电部分打磨光洁并涂薄层导电脂；5）紧固螺丝规格符合标准规范、紧固力矩符合工艺要求.
是□否□

检查高压带电显示装置质量
安装符合规范，接线及带电指示正确。
是□否□

箱体安装质量
户外低压开关柜（箱）体内外应光洁干净。开启门时应灵活且具有防盗功能。箱体应具有散热、防雨、防潮、防小动物功能。箱壳不论采用金属或非金属的材料,箱体金属框架均应可靠接地，并留有接地端子，标明接地符号。
是□否□

电气联锁装置
凡配有自备发电机的客户，其发电机的回路与配电柜连接时，必须有机械及电气联锁装置，并应签订有关安全协议.
是□否□

7
无功补偿
低压电容柜(箱）检查
1)低压开关、电容器投切元件、保护熔断器、电容器布置合理并与设计图纸相符;
2）不同相的带电部分的安全净距不小于 20mm，若安全净距不符合要求应加装绝缘挡板；
3）柜内母排型号规格应与低压无功补偿装置技术规范及设计图纸的要求保持一致、相色标志 清晰、不脱落；电缆头相色标志与母排相色标志要对应，正确、清晰不脱落;
4)各元件之间的连接线走线有序，连接牢固;
5)防小动物设施完整有效。
是□否□

电容器投切元件、保护熔断器
1）外观完好，无破损、裂痕、变形等缺陷；
2）安装整齐，规范，符合设计要求；
3)规格型号符合设计要求。
是□否□

仪器仪表
1）控制器外观完好、工作正常,数据显示清晰，无报警等异常信号；
2）电压表、电流表、有功表、无功表、功率因数表等仪表外观完好、指示正常、量程符合要 求。
是□否□

JGJC—007户外装置
检查人员:

序号
检查项目
检查标准
检验是否
合格
整改建议
1
资质证明和技术资料
生产许可证
国家认可的生产许可证。
是□否□

资质文件
制造厂提供的出厂合格证、产品说明书、试验记录（含出厂试验、特殊试验)、合格证件以及装配图等技术文件。
是□否□

报告
高压开关柜的型式试验报告.
是□否□

现场交接试验报告。
是□否□

安装记录及调试报告。
是□否□

整定通知单
装设有继电保护的柱上开关应有供电部门发出的保护整定通知单.
是□否□

2
柱上断路器、负荷开关
规格、型号
铭牌清晰，额定电压、额定电流应与设计图纸相符，设备参数（含动、热稳定电流）应与设计要求（或审图意见书）相符.
是□否□

套管
无裂纹、破损、脏污现象。
是□否□

外壳
全密封结构，接地良好，规范。
是□否□

气压
若开关为SF6 开关,其气压值符合规定.
是□否□

分合闸位置
指示正确、清晰，操作灵活。
是□否□

安装情况
安装牢固可靠，引线接点和接地良好。
是□否□

开关底部对地距离不少于4。5m,但不宜过高，以便于运行人员操作。
是□否□

外壳接地符合规范要求,牢固可靠.
是□否□

电压互感器
型号规格、变比、精度、容量等参数符合设计要求。
是□否□

电流互感器
型号规格、变比、精度、容量等参数符合设计要求。
是□否□

3
跌落式熔断器
外观检查
绝缘支撑件无裂纹、破损及脏污。铸件应无裂纹、砂眼及锈蚀.
是□否□

安装情况
与地面垂直距离不小于 4.5m。
是□否□

熔管轴线与地面的垂直夹角为 15°～30°.
是□否□

水平相间距离不小于500mm，操作时灵活可靠、接触紧密。
是□否□

引线连接应良好，与各部件间距符合规范要求。
是□否□

载熔件
与底座卡接牢固紧密.
是□否□

隔离断口
分闸时应有不小于200mm 的空气间隙,隔离断口清晰易见。
是□否□

操作机构
灵活可靠.
是□否□

4
隔离开关
外观检查
绝缘支撑件无裂纹、破损及脏污。铸件应无裂纹、砂眼及锈蚀。
是□否□

触头分闸检查
隔离刀刃合闸时接触紧密，分闸时应有不小于200mm 的空气间隙.
是□否□

安装情况
安装应牢固。
是□否□

裸露带电部分对地垂直距离不少于 4.5m.
是□否□

引线连接应良好,与各部件间距应符合规范要求。
是□否□

户外柱上开关与隔离开关应能实现三相联动，并具备与开关本体之间的防误联锁。
是□否□

操作机构
动作应灵活可靠。
是□否□

5
避雷器
外观检查
完好,无破损、裂纹。
是□否□

三相避雷器的型号规格一致且符合设计要求。
是□否□

排列整齐，高低一致.
是□否□

安装情况
上下引线铜引线截面：不小于25mm2。
是□否□

引下线接地可靠。
是□否□

JGJC—008母线
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
资质证明和技术资料
国家证书
国家认可的生产许可证、强制性认证证书（ccc）。
是□否□

资质文件
制造厂提供的出厂合格证、产品说明书、试验记录(含出厂试验、特殊试验)、合格证件以及装配图等技术文件.
是□否□

报告
安装记录及调试报告。
是□否□

2
规格、型号
母线铭牌清晰，额定电压、额定电流应与设计图纸相符，设备参数(含动、热稳定电流）应与设计要求（或审图意见书)相符。
是□否□

3
金属构件
金属构件加工、配制、螺栓连接、焊接等应符合国家现行标准的有关规定。
是□否□

4
螺栓连接
所有螺栓、垫圈、闭口销、弹簧垫圈、锁紧螺母等应齐全、可靠。
是□否□

5
配制及安装架设
母线配制及安装架设应符合设计规定,且连接正确,螺栓紧固,接触可靠；相间及对地电气距离符合要求。
是□否□

6
安装土建工程检查
安装母线槽的井道内无渗水，且墙面已完工;
是□否□

母线槽穿越墙壁、楼板的孔洞,不影响母线槽的水平度和垂直度，洞口宜修整光滑，消防封堵符合要求;
是□否□

7
弹簧支承器的安装质量
弹簧支承器的底座应固定牢固，底座与母线槽外壳之间应留有活动间隙。
是□否□

弹簧应与底座垂直，并处于半压缩状态，弹簧的上螺帽应处于松开状态。
是□否□

8
支架的安装质量
支架应固定牢固，设置合理。
是□否□

母线槽的分接口处应设置防晃支架，防晃支架应紧贴母线槽外壳.
是□否□

水平安装的支架应高低一致，支架间距不应大于2m,每一单元母线槽的支架不应少于2个。
是□否□

9
母线槽本体的安装位置
母线槽的侧面与墙的距离和并列安装的母线槽之间的距离应便于施工和维修。
是□否□

母线槽分线口的高度，当设计有规定时，按设计要求进行检查；当设计无规定时，中心高度宜距地面1。3m～1。5m。
是□否□

10
母线槽连接质量
母线槽与电气设备采用螺栓连接时，螺纹宜露出螺帽2～3扣。
是□否□

11
接地检查
母线槽的金属壳体、外露穿芯螺栓应可靠接地，与PE线间的电阻不应大于0。1Ω.
是□否□

母线槽始端金属外壳上设置的接地端子与PE排应有可靠明显的连接，接地端子应符合规定。
是□否□

12
检查绝缘质量
检查绝缘质量时应查阅施工绝缘记录数据，并抽查复测.
是□否□

JGJC—009电能计量装置
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
竣工验收资料核对
计量装置一、二次原理接线图，施工设计图及计量和相关资料、施工变更资料齐全。
是□否□

2
高、低压计量柜体及安装检查
铭牌完好正确，并与产品合格证相符，柜体外壳面板应附有主接线图,柜内设备电气安全距离足够,计量柜体安装牢固并符合计量典设规范要求，计量柜体可拆侧板及柜门应有计量封印加封设施,计量柜的柜体及柜门应有可靠的保护接地.
是□否□

3
高、低压计量柜仪表观察窗及表室检查
仪表观察窗应满足抄表和监视要求,柜体应有专门的表室，除试验接线盒和其他附件外，应满足2个表位的安装空间。
是□否□

4
高压计量互感器及安装检查
安装的电流、电压互感器准确等级和相关参数是否与装表工单的标注一致，电流、电压互感器外壳绝缘体应无损伤，电流互感器二次绕组必须有一点接地,未使用的二次绕组端子必须牢固短接和可靠接地，V/v接法的电压互感器组应二次回路B相接地，Y/y接法的中性点接地，电压互感器二次回路，不许装设隔离开关辅助触点和熔断器，互感器的极性应正确，互感器一次侧相间及对地距离满足电气安全要求。
是□否□

5
高、低压计量电能表、负控终端检查
电能表和负控终端等级、型号、规格应符合要求，安装必须垂直牢固，本体应完好、无破损、无污迹，应具有生产厂家和检定机构的计量双封印,电能表与负控终端相邻距离应满足典设规定要求。
是□否□

6
高压计量柜及一、二次回路接线检查
柜内铜排母线安装布置,应符合相应有关动稳定和热稳定的要求，计量及其他设备、设施的电气安全距离(10kV的：相间、相对地应≥125mm,各相对门及侧板应≥155mm）.二次导线应采用单芯绝缘铜导线、绝缘完好,无损伤，电流二次线截面不小于4 mm2，电压二次线截面不小于2.5 mm2.二次导线相色选择规范，导线的敷设及绑扎美观，符合规程有关规定和图纸要求.计量二次回路应专用，与计量无关的其他设备不能接入，互感器至试验接线盒间的二次导线接线应牢固，不得留有驳接口。电能表与负控终端RS485通信线应接线正确，和接触良好，电流回路三相三线制的采用四线连接；三相四线制的采用六线连接，电流、电压回路接线压接牢固，无金属外露或压接胶皮现象。
是□否□

7
低压计量互感器及安装检查
安装的电流互感器准确等级及相关参数应符合要求,并与装表工单的标注一致，互感器极性正确并检定合格。外壳绝缘体应无损伤。互感器一次侧相间及对地满足电气安全要求.
是□否□

8
低压计量柜二次导线接线检查
电流二次及电压导线应采用单芯绝缘铜导线,绝缘完好无损伤，电流二次线截面不小于4mm2,电压二次线截面不小于2。5mm2，导线相色选用规范。二次回路导线的敷设及绑扎美观，符合有关规程规定和图纸要求.电压回路应专用，与计量无关的其他设备不能接入.互感器至试验接线盒间的二次导线不得留有驳接口。电能表与负控终端RS485通信线接线正确，接触良好.电流回路三相四线采用六线制的连接。电流、电压回路接线压接牢固,无接头金属部分外露或压接胶皮现象，经电流互感器接入的电能表,其电压引入线应单独接入,电压引入线的另一端应接在电流互感器一次电源侧,禁止在母线连接螺丝处引出，电压引入线与电流互感器一次电源应同时切合。
是□否□

9
高压计量箱（高压组合式互感器）本体检查
高压计量箱（高压组合式互感器）准确等级及相关参数应符合要求、并与装表工单的标注一致，外绝缘体无损伤.
是□否□

10
高压计量箱（高压组合式互感器）和电能表箱安装检查
计量箱体、电能表箱安装应牢固、垂直，箱底离地距离必须符合计量典设规定要求。互感器极性正确并检定合格，电流互感器二次侧应有一点接地，电压互感器V/v接法二次电压B相应接地。Y/y接法二次电压中性点接地,一二次接线端口和表箱门有计量封印加封设施，仪表观察窗满足抄表和监视要求， 高压计量箱或金属电能表箱外壳应有可靠的保护接地。
是□否□

11
高压计量箱二次回路及通信电缆接线检查
电缆敷设合理、美观，应有保护套管,电缆头两侧应挂清晰的标识牌，电流、电压二次导线绝缘应完好无损伤，应采用单芯绝缘铜导线，电流二次线截面不小于4mm2，电压二次线截面不小于2.5mm2。电流、电压二次导线相色选用规范，二次回路导线的敷设及绑扎美观，符合有关规程规定和和图纸要求。互感器计量二次回路应专用，互感器至试验接线盒间的二次回路导线不得留有驳接口。电能表与负控终端RS485通信线接线正确,接触良好.电流、电压回路接线压接牢固，无金属部分外露或压接胶皮现象.
是□否□

12
低压多位表箱检查
1）金属材料选用不锈钢板、镀锌钢板等材料。其中不锈钢板宜采用无磁性不锈钢，厚度不小于1。2mm；镀锌钢板厚度不小于1。5mm。金属箱体外表面应有保护涂覆层，户外保安条件较好的地方宜使用金属材料表箱；
2）电能计量柜(计量表箱)上安装的表计对地高度应在800-1800mm之间；
3）计量表箱正面对应电能表应有可观察用的窗户，以便于抄读电量与观察表计运行情况。
是□否□

JGJC-010继电保护装置
检查人员：

序号
检查项目
检查标准
检验是否
合格
整改建议
1
外观检查
屏体及屏内各设备的编号、名称、标识、用途及操作位置清晰、正确，与图纸设计相符；装置面板键盘完整，操作灵活，液晶屏显示清晰。所有紧固件均有防腐镀层和涂层。可运动部件活动自如。
是□否□

交流回路端子箱内无严重灰尘、无放电、无锈蚀、无潮湿现象；端子驱潮回路、照明完备;接地正确完好；各种标识正确齐全.
是□否□

二次回路接线与设计图纸相符.
是□否□

抗干扰接地装置:1）装设静态保护的保护屏间应用截面不小于100mm2专用接地铜排直接连通，形成保护室内二次接地网；保护室内二次接地网经截面不小于100mm2的铜缆在控制室内电缆夹层处一点与变电站主地网可靠连接。保护屏柜下部应设有截面不小于100mm2接地铜排，屏上设接地端子，并用截面不小于4mm2的多股铜线连接到接地铜排上, 接地铜排应用截面不小于50mm2的铜缆与保护室内的二次接地网相连；
2）保护屏本身必须可靠接地；
3）保护装置的箱体,必须可靠接地。
是□否□

2
直流电源接线检查
检查直流接线无寄生回路,保护及控制电源接线正确；保护通道接口设备的电源接线正确。
是□否□

3
装置及二次回路绝缘检查
按照装置技术说明书的要求拔出插件，在保护屏柜端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸和合闸回路端子、开关量输入回路端子、厂站自动化系统接口回路端子及信号回路端子，断开与其他保护的弱电联系回路，将打印机与装置连接断开，用500V兆欧表测量装置各回路绝缘电阻值,要求阻值均大于20MΩ。进行装置绝缘试验时，装置内所有互感器的屏蔽层应可靠接地，在测量某一组回路对地绝缘电阻时,应将其他各组回路都接地；测试后,应将各回路对地放电。
是□否□

4
对成套继电保护装置的检查
柜内成套插件安装应牢固、可靠。
是□否□

柜体应具有生产许可证的企业生产的,并具有出厂
