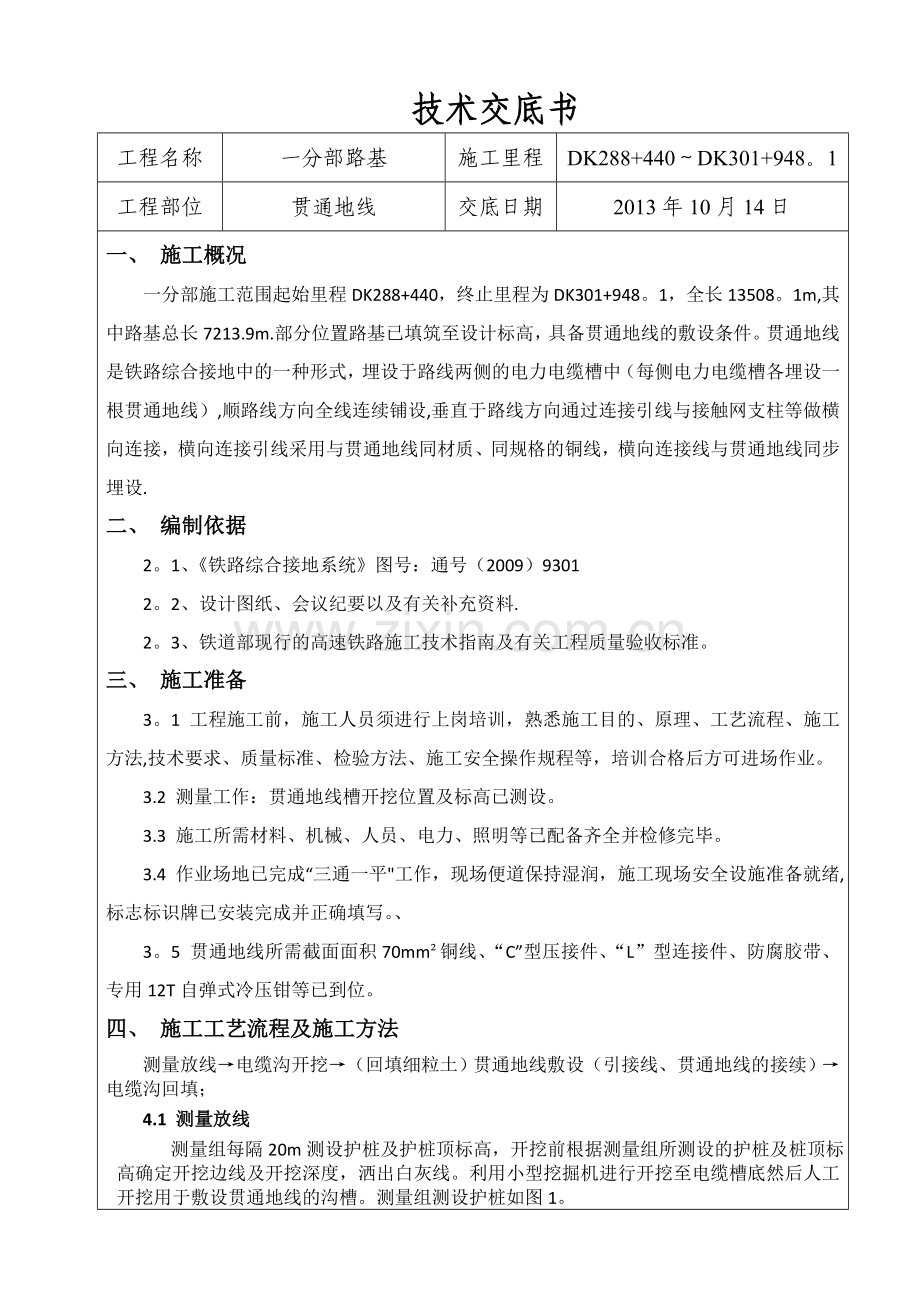

京福客专贯通地线施工技术交底.doc

技术交底书
工程名称
一分部路基
施工里程
DK288+440～DK301+948。1
工程部位
贯通地线
交底日期
2013年10月14日
一、 施工概况
一分部施工范围起始里程DK288+440，终止里程为DK301+948。1，全长13508。1m,其中路基总长7213.9m.部分位置路基已填筑至设计标高，具备贯通地线的敷设条件。贯通地线是铁路综合接地中的一种形式，埋设于路线两侧的电力电缆槽中（每侧电力电缆槽各埋设一根贯通地线）,顺路线方向全线连续铺设,垂直于路线方向通过连接引线与接触网支柱等做横向连接，横向连接引线采用与贯通地线同材质、同规格的铜线，横向连接线与贯通地线同步埋设.
二、 编制依据
2。1、《铁路综合接地系统》图号：通号（2009）9301
2。2、设计图纸、会议纪要以及有关补充资料.
2。3、铁道部现行的高速铁路施工技术指南及有关工程质量验收标准。
三、 施工准备
3。1 工程施工前，施工人员须进行上岗培训，熟悉施工目的、原理、工艺流程、施工方法,技术要求、质量标准、检验方法、施工安全操作规程等，培训合格后方可进场作业。
3.2 测量工作：贯通地线槽开挖位置及标高已测设。
3.3 施工所需材料、机械、人员、电力、照明等已配备齐全并检修完毕。
3.4 作业场地已完成“三通一平"工作，现场便道保持湿润，施工现场安全设施准备就绪,标志标识牌已安装完成并正确填写。、
3。5 贯通地线所需截面面积70mm²铜线、“C”型压接件、“L”型连接件、防腐胶带、专用12T自弹式冷压钳等已到位。
四、 施工工艺流程及施工方法
测量放线→电缆沟开挖→（回填细粒土）贯通地线敷设（引接线、贯通地线的接续）→电缆沟回填；
4.1 测量放线
测量组每隔20m测设护桩及护桩顶标高，开挖前根据测量组所测设的护桩及桩顶标高确定开挖边线及开挖深度，洒出白灰线。利用小型挖掘机进行开挖至电缆槽底然后人工开挖用于敷设贯通地线的沟槽。测量组测设护桩如图1。

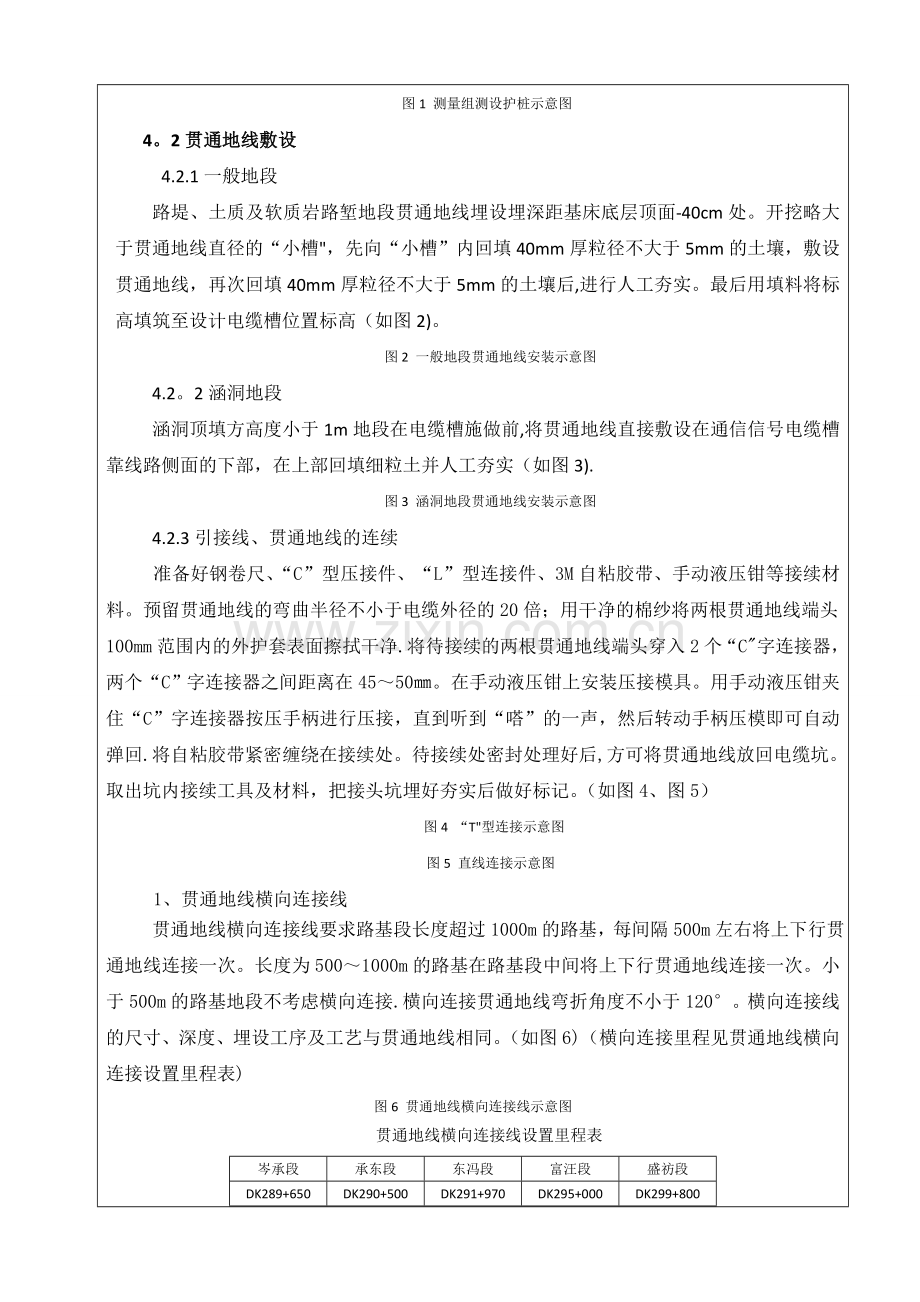

图1 测量组测设护桩示意图
4。2贯通地线敷设
4.2.1一般地段
路堤、土质及软质岩路堑地段贯通地线埋设埋深距基床底层顶面-40cm处。开挖略大于贯通地线直径的“小槽"，先向“小槽”内回填40mm厚粒径不大于5mm的土壤，敷设贯通地线，再次回填40mm厚粒径不大于5mm的土壤后,进行人工夯实。最后用填料将标高填筑至设计电缆槽位置标高（如图2)。
图2 一般地段贯通地线安装示意图
4.2。2涵洞地段
涵洞顶填方高度小于1m地段在电缆槽施做前,将贯通地线直接敷设在通信信号电缆槽靠线路侧面的下部，在上部回填细粒土并人工夯实（如图3).
图3 涵洞地段贯通地线安装示意图
4.2.3引接线、贯通地线的连续
准备好钢卷尺、“C”型压接件、“L”型连接件、3M自粘胶带、手动液压钳等接续材料。预留贯通地线的弯曲半径不小于电缆外径的20倍；用干净的棉纱将两根贯通地线端头100mm范围内的外护套表面擦拭干净.将待接续的两根贯通地线端头穿入2个“C"字连接器，两个“C”字连接器之间距离在45～50㎜。在手动液压钳上安装压接模具。用手动液压钳夹住“C”字连接器按压手柄进行压接，直到听到“嗒”的一声，然后转动手柄压模即可自动弹回.将自粘胶带紧密缠绕在接续处。待接续处密封处理好后,方可将贯通地线放回电缆坑。取出坑内接续工具及材料，把接头坑埋好夯实后做好标记。（如图4、图5）
图4 “T"型连接示意图
图5 直线连接示意图
1、贯通地线横向连接线
贯通地线横向连接线要求路基段长度超过1000m的路基，每间隔500m左右将上下行贯通地线连接一次。长度为500～1000m的路基在路基段中间将上下行贯通地线连接一次。小于500m的路基地段不考虑横向连接.横向连接贯通地线弯折角度不小于120°。横向连接线的尺寸、深度、埋设工序及工艺与贯通地线相同。（如图6)（横向连接里程见贯通地线横向连接设置里程表)
图6 贯通地线横向连接线示意图
贯通地线横向连接线设置里程表
岑承段
承东段
东冯段
富汪段
盛祊段
DK289+650
DK290+500
DK291+970
DK295+000
DK299+800

DK295+500

DK296+000

DK296+500

DK296+900

2、与接触网支柱基础连接
贯通地线与每一个路基接触网支柱基础预留接地端子进行横向连接。横向连接采用“L”型连接件加防盗螺栓进行连接。分支引线利用PVC管进行包裹。（如图7、图8）
图7与路基接触网支柱基础连接示意图
图8 贯通地线与接触网横向连接示意图
3、与路基声屏障基础连接
声屏障基础内的接地端子与接触网支柱基础预制的接地钢筋或钢柱筋板接地端子孔单点T型连接(如图9)
图9 与路基声屏障连接示意图
4、过手孔、电缆井位置
贯通地线在手孔、电缆井施工前进行埋设，贯通地线通过手孔、电缆井位置时,应低于电缆井20cm进行埋设（如图10、 图11)，后续施工手孔、电缆井时应注意保护贯通地线,避免机械等对贯通地线进行损伤.电缆井设置里程详见附表1，
图10 手孔、电缆井位置处贯通地线俯视示意图
图11 贯通地线过手孔、电缆井安装示意图
五、 安全及环保要求
1 安全要求
1。1严格遵守施工现场安全技术规范,参建员工进行全员岗前安全教育,并贯穿与施工全过程
1.2教育员工遵守劳动纪律，强化安全意识。严禁酒后上岗,严禁疲劳上岗.
1。3做好劳动保护,配齐配足劳动安全防护用品，正确使用安全防护用品,经常检查安全防护用品，使其处于良好状态。
2。环保要求
2。1．认真学习地方各级政府有关环境保护的方针、政策和法令,强化环保意识,加强环保宣传。
2。2施工时防止水流，雨水,风力，不良地质和其他因素对路基造成危害，对施工过程中生产的废料,垃圾收集集中处理，弃土运到指定的弃土场。保护生态环境.

交底人
姓名

复核人
姓名

时间

时间

复核人
姓名

接收人
姓名

时间

时间

附表1
接触网手孔里程表
1
DK289+
321.30
GH260A
ZJ—A1
一般支柱基础
接触网手孔
2
DK289+
612。00
GHT240B
ZJ-B1
一般支柱基础
接触网手孔
3
DK289+
937。00
GH260A
ZJ—A1
一般支柱基础
接触网手孔
4
DK290+
340.34
GH260A
ZJ—A1
一般支柱基础
接触网手孔
5
DK290+
630。34
GH260A
ZJ—A1
一般支柱基础
接触网手孔
6
DK292+
002。45
GHT240B
ZJ—B1
一般支柱基础
接触网手孔
7
DK294+
598.16
GH260A
ZJ-A1
一般支柱基础
接触网手孔
8
DK294+
888。16
GH260A
ZJ-A1
一般支柱基础
接触网手孔
9
DK295+
273。16
GHT240B
ZJ—B1
一般支柱基础
接触网手孔
10
DK295+
568。16
GH260A
ZJ—A1
一般支柱基础
接触网手孔
11
DK295+
863。16
GH260A
ZJ—A1
一般支柱基础
接触网手孔
12
DK296+
108。16
GH260A
ZJ—A1
一般支柱基础
接触网手孔
13
DK296+
448.16
GH260A
DJ—A（一）
一般支柱基础
接触网手孔
14
DK296+
743。16
GH260A
DJ-A（一）
一般支柱基础
接触网手孔
15
DK296+
988。06
GH260A
ZJ—A1
一般支柱基础
接触网手孔
16
DK299+
535。77
GHT240B
ZJ—B1
一般支柱基础
接触网手孔
17
DK299+
810。77
GH260A
ZJ-A1
一般支柱基础
接触网手孔
18
DK300+
045。77
GH260A
ZJ—A1
一般支柱基础
接触网手孔
通信、电力过轨设置电缆井
接触网过轨设置电缆井
1
DK289+
298。55
通信、电力过轨
1
DK290+
630.34
接触网过轨
2
DK290+
0。52
通信、电力过轨
2
DK292+
2.45
接触网过轨
3
DK290+
169。58
通信、电力过轨
3
DK294+
598。16
接触网过轨
4
DK290+
841.17
通信、电力过轨
4
DK294+
888.16
接触网过轨
5
DK291+
704。95
通信、电力过轨
5
DK295+
273.16
接触网过轨
6
DK292+
226。27
通信、电力过轨
6
DK295+
568。16
接触网过轨
7
DK294+
579。64
通信、电力过轨
7
DK295+
863。16
接触网过轨
8
DK295+
79。64
通信、电力过轨
8
DK296+
108。16
接触网过轨
9
DK295+
579。64
通信、电力过轨
9
DK296+
448.16
接触网过轨
10
DK296+
79。64
通信、电力过轨
10
DK296+
743。16
接触网过轨
11
DK296+
579。64
通信、电力过轨
11
DK296+
988。06
接触网过轨
12
DK297+
7。8
通信、电力过轨
12
DK299+
535。77
接触网过轨
13
DK299+
517。26
通信、电力过轨
13
DK299+
810。77
接触网过轨
14
DK300+
113。27
通信、电力过轨
14
DK300+
45.77
接触网过轨

15
DK289+
321。3
接触网过轨

16
DK289+
612
接触网过轨

17
DK289+
937
接触网过轨
