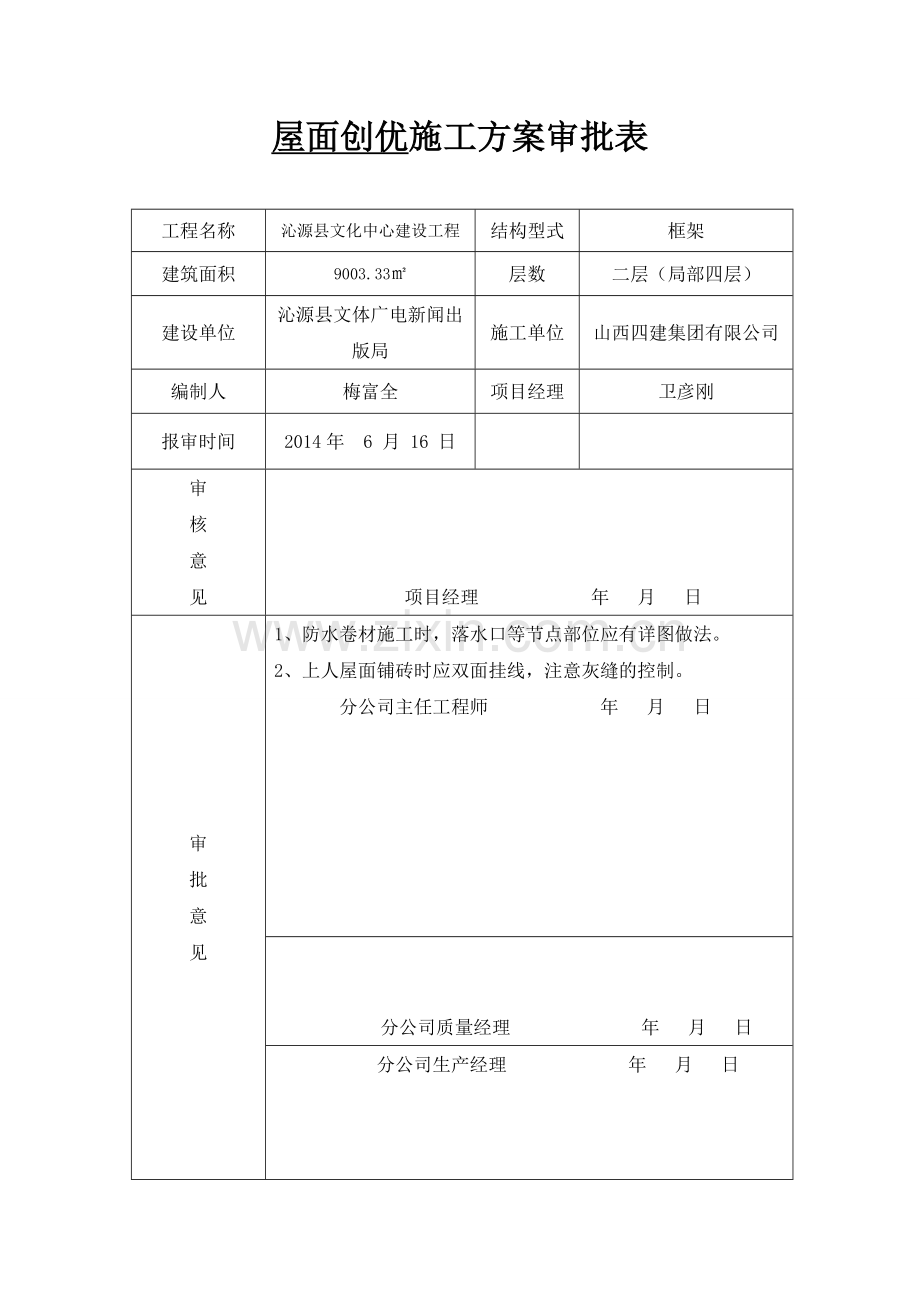

屋面创优施工方案审批表工程名称沁源县文化中心建设工程结构型式框架建筑面积9003.33层数二层（局部四层）建设单位沁源县文体广电新闻出版局施工单位山西四建集团有限公司编制人梅富全项目经理卫彦刚报审时间2014年 6 月 16 日审核意见项目经理 年 月 日审批意见1、 防水卷材施工时，落水口等节点部位应有详图做法。2、 上人屋面铺砖时应双面挂线，注意灰缝的控制。 分公司主任工程师 年 月 日分公司质量经理 年 月 日 分公司生产经理 年 月 日沁源县文化中心建设项目屋面创优策划文件编号:SJ/CJWHZX20-2013 审批：审核：编制：山西四建集团有限公司沁源县文化中心建设工程二一四年六月目 录一、工程概况及分部做法二、涉及的强制性条文三、质量控制要点四、质量验收标准五、确定工程亮点六、影响资料收集一、工程概况及分部做法： 1.1、本工程为沁源县文化中心建设工程，位于沁源县河西区人民路东侧，河西村南侧。拟建建筑楼长为145。5m,宽为63。95m，分为A、B、C区。总建筑面积9003。33，其中地下建筑面积3107.25，地上建筑面积5896.08。建筑主体地下1层，地上2层，局部4层，建筑物高度为6。6m（影剧院舞台上空建筑高度为17m），其中A、B区为群众文化活动中心，C区为影剧院。1。2、分部做法本工程屋面分为上人屋面和不上人屋面,14轴-19轴交-E轴处的屋面及C轴-J轴交3轴9轴处屋面为不上人屋面，其余屋面皆为上人屋面。 1.2。1、不上人屋面施工工艺：钢筋混凝土面层1：8水泥炉渣找2%坡20厚1：3水泥砂浆找平，砂浆中掺丙烯或棉纶-6纤维0。75-0.90Kg/m两道3厚高聚物改性沥青防水卷材60厚挤塑聚苯板保温干铺一层无纺聚酯纤维布隔离层40厚C20细石混凝土，内配4150150钢筋网片保护。 1。2。2、上人屋面施工工艺：钢筋混凝土面层1:8水泥炉渣找2坡20厚1:3水泥砂浆找平,砂浆中掺丙烯或棉纶6纤维0.750.90Kg/m两道3厚高聚物改性沥青防水卷材60厚挤塑聚苯板保温干铺一层无纺聚酯纤维布隔离层40厚C20细石混凝土，内配4150150钢筋网片保护25厚1：4干硬性水泥砂浆,面上撒素水泥，上铺810厚地砖，铺平拍实，缝宽58,1：1水泥砂浆填缝二、 涉及的强制性条文 2。1、强制性条文 2。2.1、屋面工程质量验收规范GB 50207-2012 2。2。2、屋面工程所采用的防水、保温隔热材料应有产品合格书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。 2.2.3、屋面(含天沟、檐沟）找平层的排水坡度,必须符合设计要求。 2.2.4、保温层的含水率必须符合设计要求. 2。2.5、卷材防水层不得有渗漏或积水现象。 2.2.6、细石混凝土防水层不得有渗漏或积水现象。 2。2。7、密封材料嵌填必须密实、连续、饱满,粘结牢固，无汽泡、开裂等缺陷。 2。2。8、金属板材的连接和密封处理必须符合设计要求,不得有渗漏现象. 2。2。9、架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋现象。 2。2。10、天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。 2。2、实现强制性条文的措施2。2。1、检查进场防水、保温隔热材料的质量证明文件和实验单位检测认证证书,同时抽查,严把质量关.2.2。2、平屋面采用材料找坡在2，天沟、檐沟纵向找坡不应小于1，落水口应设置在沟的最低处。2。2.3、砼水灰比不宜大于0。55,每立方砼的水泥不得小于330Kg；砂率宜为30%40，灰沙比宜为1:2.5，粗骨料含泥量不应大于1，细骨料含泥量不应大于2。2。2.4、密封防水部位基层应牢固，表面应平整、密实、不得有蜂窝和起砂现象,应干燥、干净.2.2。5、泛水高度不得小于250mm。三、控制要点 屋面排气道、排气孔及找坡布置见附图：3。1 找坡屋面找坡应从出水口位置拉放射线铺设，炉渣找坡2，天沟、檐沟纵向找坡1，落水口处找坡5%. 炉渣找坡层夯压必须密实、平整各道工序必须挂线施工3.2 屋面找平及细部 3。2。1、找平层应设置分格缝，找平层设置的分格缝兼作屋面的排汽道,排汽道应纵横贯通，不得堵塞.排汽出口除在屋脊与横向分格缝交叉处和屋脊与山墙交接处必须设置外,其余纵横向以不大于6m 设置1 个为宜.排汽立管座在炉渣层内用细石混凝土固定，与水平排汽管(有孔）相连.找平层在收水后进行二次抹压,达到表面平整、密实。终凝后采取浇水覆盖养护，不少于7天. 3。2。2、分格缝施工：在找平层上弹上墨线，然后用切割机切分割缝,主缝50mm，次缝宽40mm，槽切至结构混凝土板顶。分格缝切割 3。2.3、排气管施工：先把排气管口拿塑料布堵上,在需要铺管的地方把水泥炉渣挖掉，再把排气管放上, 排气管上口与找平层齐,用1:3水泥砂浆固定好。排汽立管出屋面根部防水构造排气管女儿墙排汽口构造在排气管上设置排气孔出屋面的排气管布置成排成线，高度统一出屋面的排气管布置成排成线,高度统一3。2。4、找平层与突出屋面结构的交接处和转角处如管道、女儿墙、变形缝、排气口等根部应做成圆弧形，其圆弧半径：为50 mm。 找平层表面应平整、密实3。3、屋面防水及细部 3。3.1、卷材防水层在基层充分干燥后施工.在女儿墙、立墙、变形缝等屋面的交接处及檐口、天沟、檐沟、水落口、屋脊等屋面的转角处,均应加铺卷材附加层防水层的铺贴方法、压接顺序、搭接长度、铺贴高度、收头及压盖方法均应符合屋面工程技术规范(GB50345）的要求，做到粘贴牢固、收头整齐、严密,无滑移、翘边、气泡、皱折等缺陷.3。3。2、 防水细部 3。3。3.1、檐沟部位 檐沟铺贴卷材应从沟底开始，纵向铺贴。如沟底过宽,纵向搭接缝宜留在屋面或沟的两侧。 卷材应由沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定,并用密封材料封严。 沟内卷材附加层在檐沟与屋面交接处宜空铺，空铺的宽度不应小于200mm。 檐沟防水做法3。3。3。2、女儿墙泛水部位 铺贴泛水的卷材应采取满粘法，泛水高度不应小于250mm。 泛水卷材的收头采用镀锌金属压条钉牢，并用密封材料封固.泛水处细部做法3。3。3。3 变形缝部位 变形缝的泛水高度不应小于250mm。卷材应铺贴到变形缝两侧墙体上面。缝内应填泡沫塑料,上部填放衬垫材料，并用卷材封盖.变形缝顶部应加扣混凝土盖板，盖板的接缝处要用油膏嵌封严密。 A、B、C三区相交间的变形缝细部做法A区与C区交界处，钢梯台阶下的变形缝细部做法3。3.3。4 水落口部位 水落口杯上口的标高应设置在沟底的最低处。卷材贴入水落口杯内不应小于50mm，并涂刷防水涂料12遍。水落口周围500mm范围内的坡度不应小于5%.基层与水落口接触处应留宽20mm、深20mm的凹槽，用密封材料嵌填密实。 落水口一落水口二雨水口下簸箕屋面落水口处铺砖做法不上人屋面防水卷材铺贴完毕后整体效果不上人屋面防水卷材保护层周圈泛水做法 不上人屋面排气孔做法上人屋面地砖铺贴完毕后整体效果3.3。3。5、出屋面结构和管道根部 出屋面的结构及管道周围的找平层应做成圆锥台.管道与找平层相接处留200mm200mm凹槽,嵌密封材料。卷材收头处用金属箍箍筋，并用密封材料封严。出屋面结构和管道根部细部做法分隔缝两侧排不同颜色的砖屋面圆形通风口处做法屋面爬梯做法屋面过桥设置屋面女儿墙根部铺砖做法女儿墙压顶铺砖女儿墙下设置鹰嘴四、检查验收标准4.1、防水层不得有渗漏或积水现象；4。2、防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求和规范规定。 4.3、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。 4。4、防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。 4.5、水泥砂浆、块材或细石混凝土保护层与卷材之间应设置隔离层。 4。6、刚性保护层的分格缝留置应符合设计要求。 4.7、排汽道应纵横贯通，不提堵塞.排汽管应安装牢固，位置正确，封闭严密。 4.8、卷材铺贴方向正确:坡度3时,沥青卷材宜平行屋脊铺贴；4。9、卷材搭接宽度应满足规范及设计要求. 4.10、防水细部构造符合要求.五、 工程亮点5。1、屋面铺砖美观，勾缝均匀整齐，下陷一致.5。2、女儿墙压顶设置挡水线，檐口下端做鹰嘴,线条顺直美观。5.3、女儿墙泛水圆弧流畅,水簸萁造型设计美观实用.5。4、出水口设置合理,排水流畅，造型统一，中心线对齐。5。5、屋顶设备摆放整齐，支墩饰面美观实用.5。6、出屋面的排气管布置成排成线，高度统一，新颖别致。5。7、屋面管道处设置天桥，造型美观。六、 影响资料在施工各个分部阶段，应做好影像资料的收集，及时整理，作为装修评优的依据.
