上电站大坝工程截流及围堰施工方案.doc

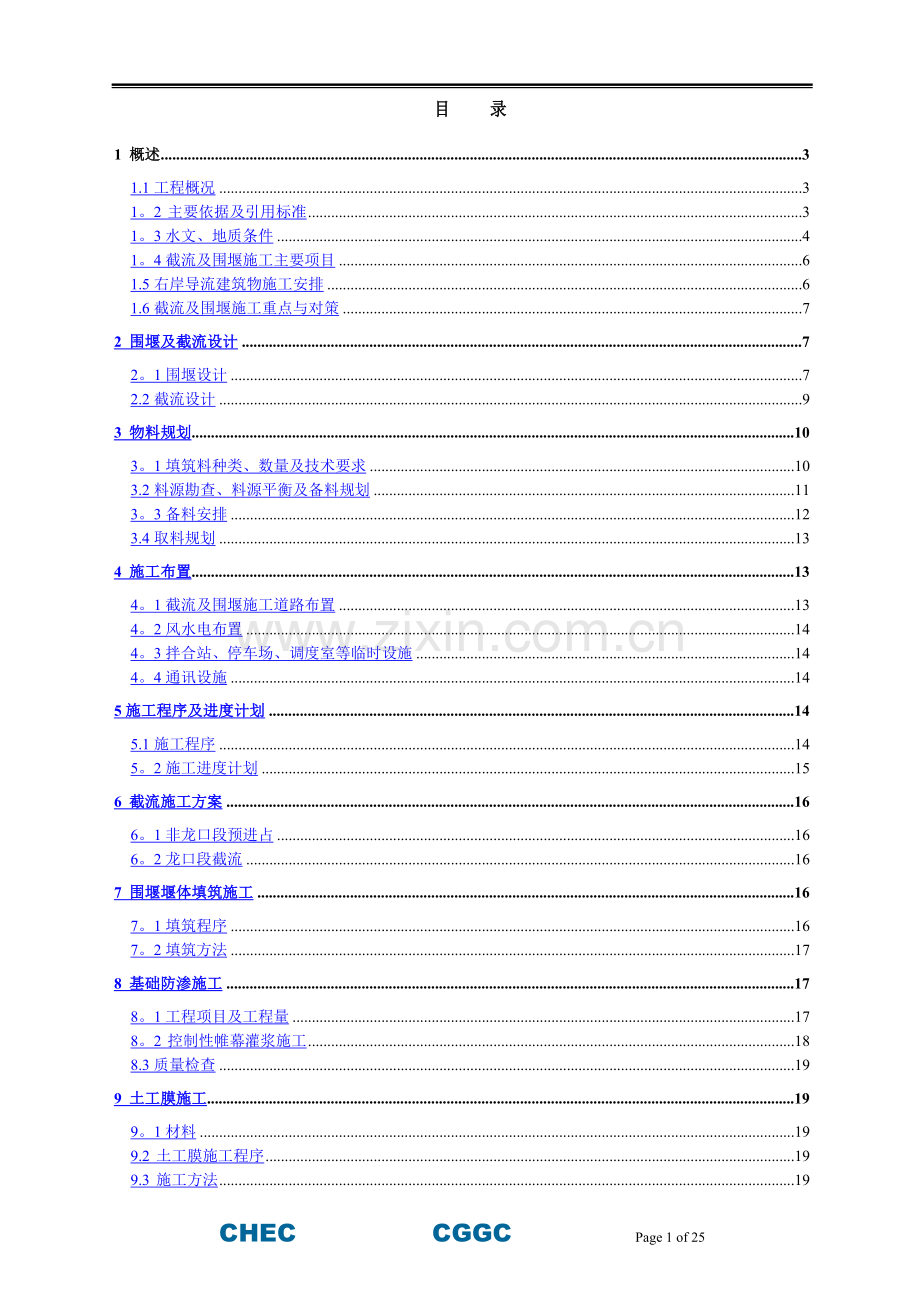

目 录
1 概述 3
1.1工程概况 3
1。2 主要依据及引用标准 3
1。3水文、地质条件 4
1。4截流及围堰施工主要项目 6
1.5右岸导流建筑物施工安排 6
1.6截流及围堰施工重点与对策 7
2 围堰及截流设计 7
2。1围堰设计 7
2.2截流设计 9
3 物料规划 10
3。1填筑料种类、数量及技术要求 10
3.2料源勘查、料源平衡及备料规划 11
3。3备料安排 12
3.4取料规划 13
4 施工布置 13
4。1截流及围堰施工道路布置 13
4。2风水电布置 14
4。3拌合站、停车场、调度室等临时设施 14
4。4通讯设施 14
5施工程序及进度计划 14
5.1施工程序 14
5。2施工进度计划 15
6 截流施工方案 16
6。1非龙口段预进占 16
6。2龙口段截流 16
7 围堰堰体填筑施工 16
7。1填筑程序 16
7。2填筑方法 17
8 基础防渗施工 17
8。1工程项目及工程量 17
8。2 控制性帷幕灌浆施工 18
8.3质量检查 19
9 土工膜施工 19
9。1材料 19
9.2 土工膜施工程序 19
9.3 施工方法 19

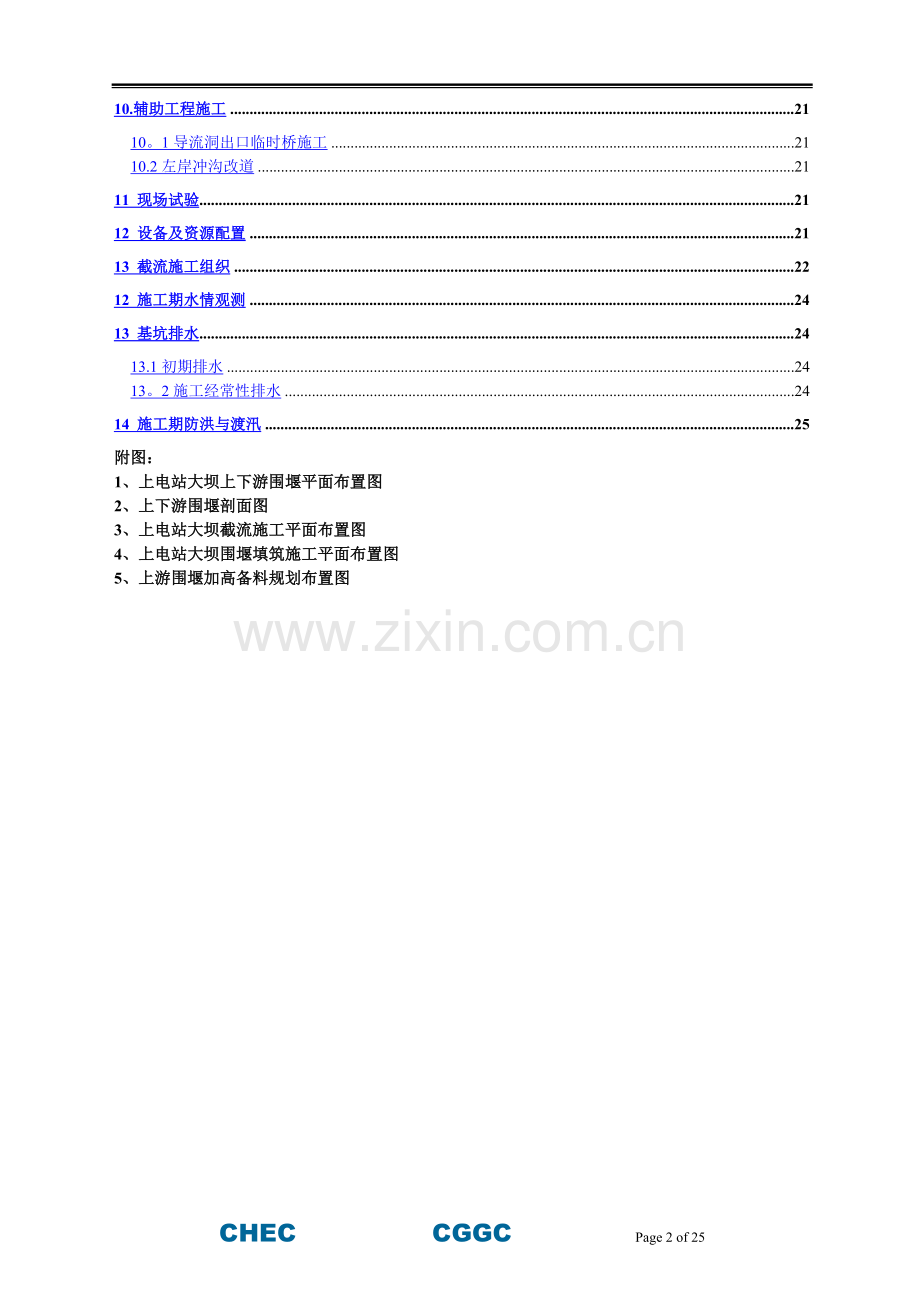

10.辅助工程施工 21
10。1导流洞出口临时桥施工 21
10.2左岸冲沟改道 21
11 现场试验 21
12 设备及资源配置 21
13 截流施工组织 22
12 施工期水情观测 24
13 基坑排水 24
13.1初期排水 24
13。2施工经常性排水 24
14 施工期防洪与渡汛 25
附图：
1、上电站大坝上下游围堰平面布置图
2、上下游围堰剖面图
3、上电站大坝截流施工平面布置图
4、上电站大坝围堰填筑施工平面布置图
5、上游围堰加高备料规划布置图
CHEC CGGC Page 25 of 25
额勒赛下游水电站上电站大坝工程截流及围堰施工方案
1 概述
1。1工程概况
额勒赛下游水电站位于柬埔寨王国西部戈公省,首都金边以西约180公里(公路里程约290公里),戈公市以北约20公里（公路里程约58公里）的额勒赛河上，电站由相距约8km的上、下电站两个梯级组成，即额勒赛下游电站上电站和额勒赛下游电站下电站。
上电站坝址位于Atay河与额勒赛河交叉口下游7公里处，采用混合式开发,正常蓄水位为263m，最大坝高约为124m,总库容约为4。018亿m3，电站装机容量为2×103MW。
本工程采用全年围堰挡水，导流洞、泄洪洞联合泄流，基坑全年施工的导流方式.以导流洞下闸时间为结点分为初期导流和后期导流两个时段。
初期导流时段自2010年12月26日至2013年1月1日.由上、下游围堰挡水,导流洞、泄洪洞泄流.本期主要完成上下游围堰的施工及闭气、基坑排水、大坝基础开挖、坝基处理、大坝、溢洪道、引水隧洞等主体工程施工。
后期导流时段自2013年1月1日至2013年4月20日，洪水由坝体和导流隧洞闸门挡水，泄洪放空洞泄流。本期主要完成导流隧洞封堵施工.在导流隧洞封堵完成后，施工导流全部结束.
根据合同文件, 上电站大坝采用全年围堰度汛方案。施工导流标准为全年10年一遇设计洪水，相应洪峰流量为1730m³/s。上游围堰挡水位为188。2m,考虑一定的安全超高及左岸支沟洪水的影响，上游围堰堰顶高程190.0m；下游围堰挡水水位为160。4m，堰顶高程162。0m.主要控制性工期目标为:2010年12月26日围堰截流；2011年5月20日前上、下游上下游围堰完成.
1。2 主要依据及引用标准
1。2.1主要依据
（1)柬埔寨额勒赛下游水电站上电站大坝工程合同文件（合同编号：002H。D.50。01。04。01A-0001）。
（2）额勒赛水电站上电站大坝截流方案和A1包赶工措施讨论会会议纪要(2010年11月7日）。
(3)上电站大坝工程招标文件附件一 水文气象。
(4)上电站大坝工程招标文件附件二 工程地质参考资料。
1。2。1引用标准
（1） 《防洪标准》GB50201-94；
（2） 《水电工程施工组织设计规范》DL/T 5397—2007;
（3） 《水电枢纽工程等级划分及设计安全标准》DL5180-2003；
（4） 《水利水电工程围堰设计导则》DL/T5087-1999；
（5） 《水电水利工程施工导流设计导则》DL/T5114—2000；
（6） 《水工混凝土施工规范》DL/T5114-2001;
（7） 《碾压式土石坝设计规范》DL/T5395—2007；
（8） 《水电水利工程混凝土防渗墙施工技术规范》DL/T5199—2004；
（9） 《土工合成材料应用技术规范》GB50290-1998；
（10） 《水电水利工程高压喷射灌浆技术规范》DL/T5200-2004;
（11） 《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001;
（12） 《水电站基本建设工程验收规程》DL/T 5123—2000；
（13） 《水电水利工程施工测量规范》DL/T 5173—2003；
1。3水文、地质条件
1.3。1水文气象
工程区地处柬埔寨西南部,属热带季风气候，降水充沛，干、湿季节分明，旱季从11月至4月，雨季从5月到10月，大约80％的降雨量发生在雨季。
额勒赛河发源于柬埔寨王国西部山区豆蔻山脉南坡，地处热带季风气候区,暴雨主要出现在5～10月,洪水由暴雨形成，洪水特性与暴雨特性一致。电站坝址以上流域植被良好,河道坡度较缓，产、汇流时间较长，洪水涨落缓慢,洪水历时一般3～5天.
额勒赛水电站所在额勒赛河流域无实测径流资料,由于流域径流主要由降雨形成,因而径流年内变化与降雨的年内变化基本一致。雨季5~10月来水量约占全年来水量的93.9％，11月以后,降水量也随之减少，流域内进入枯水期,枯水期来水量约占全年来水量的6。1%,年内分配很不均匀。
额勒赛上游水电站坝址设计年径流成果见表1-1。
表1—1 额勒赛水电站设计年径流成果表
坝址
均值
（m³/s）
Cv
Cs/Cv
各频率设计值（m³/s ）
P=10%
P=50％
P=90％
上电站坝址
75。8
0.15
2。0
90。7
75.2
61。6
额勒赛水电站天然状态下设计洪水成果见表1-2。
表1—2 额勒赛水电站设计洪水成果
电站
面积
（km2）
各频率设计洪峰流量（m³/s)
P=0。01％
P=0.1％
P=0.2％
P=0。5％
P=1％
P=2％
P=5％
上电站坝址
1481
10100
7750
7020
6050
5300
3930
2630
左岸支沟各频率洪水流量见表1—3。
表1—3 上电站左岸支沟设计洪水成果
各频率设计洪峰流量（m3/s）
1%
2％
3。30％
5％
10％
20％
370
325
295
270
220
175
上电站坝址水位流量关系设计成果见表1—4
表1-4 上电站坝址水位流量关系成果
水位（m）
152.2
153
154
155
156
157
158
159
160
161
流量(m3/s)
0
6.15
54.4
154
311
527
800
1140
1550
2020
水位（m）
162
163
164
165
166
167
168
169
170

流量（m3/s）
2570
3210
3930
4790
5710
6750
7900
9150
10540

截流期间各期日最大降雨量:12月份162。7mm，1月份89.9mm，2月份114。2mm，3月份115.2mm。
1.3。2地形地质
上电站上坝址区地形相对完整。河谷谷底高程140~160m，两岸山顶高程400~430m,相对高差大于240m，属低山峡谷型地貌。发育有两级夷平面，高程分别为260~300m及400～430m，该段地形平缓，多为缓坡地形。河谷谷底平缓，160～175m高程形成一宽约20~50m缓坡。坝址区两岸地形基本对称，地形坡度10～60°，平均地形坡度约30°.280m高程以下，左岸发育有三级5～15m基岩陡坎，右岸仅发育一级10～20m陡坎。雨季时河谷宽约40~50m，属“V”河谷，B河在坝址区左岸上游汇入额勒赛河,左岸下游发育一冲沟;右岸冲沟不甚发育.正常蓄水位260m高程时谷宽446m左右。
面板坝上游围堰河床及两岸均覆盖层分布,河床覆盖层一般厚5～15m，岸坡覆盖层厚约10～20m。河床覆盖层主要由漂石混块石夹少量细砂组成。类比相关工程资料，河床覆盖层的渗透系数约为100m/d,属强透水性，需做防渗处理。
上游围堰位置基岩为紫红色泥岩夹砂质泥岩、泥质砂岩，岩质软,基岩顶面高程一般为155～135m,上游围堰范围内断层不甚发育.河床岩体弱风化下限垂直深度（自基岩顶面）一般为5～10m，相应高程一般为145~135m。
面板坝下游围堰河床及两岸均有覆盖层分布，河床覆盖层厚5～10m，两侧江边厚10～20m.河床覆盖层主要由漂石混块石夹少量细砂组成。类比相关工程资料,河床覆盖层的渗透系数约为100m/d，属强透水性，需做防渗处理。
下游围堰位置基岩为紫红色泥岩夹砂质泥岩、泥质砂岩,岩质软，基岩顶面高程一般为154~135m，上游围堰范围内断层不甚发育。河床岩体弱风化下限垂直深度（自基岩顶面)一般为5～10m，相应高程一般为145~135m。
堰基岩体主要为微透水～不透水岩体。两岸边坡整体稳定,但局部结构面组合可能形成小规模的不稳定块体，对两岸边坡及其上部的不稳定岩块应予以清除或加固。
1。4截流及围堰施工主要项目
(1）料源勘查及备料；
（2）截流道路施工；
（3)岸坡段堰基清理；
（4)上游围堰戗堤截流及防渗平台填筑；
（5）下游围堰填筑;
(6)围堰防渗施工;
(7）上游围堰加高填筑及土工膜施工；
（8）跨导流洞出口临时桥施工；
(9）上游左岸冲沟改道。
1.5右岸导流建筑物施工安排
右岸导流洞施工在12月24日具备过流条件，12月25日前拆除导流洞进出口临时围堰，12月25日导流洞分流。
1.6截流及围堰施工重点与对策
（1）围堰受周边地形和结构建筑物限制,与大坝布置干扰大.按照全年挡水围堰，上游围堰堰体高度约36m，两侧放坡后河床堰基宽度约130m，按照原招标轴线位置上游围堰下游边坡占压大坝趾板开挖部位，需对围堰轴线进行调整。由于紧靠围堰上游的左岸有较大支沟，围堰布置在尽量避开支沟。同时需对支沟进行改道处理，拟在围堰上游开挖20m宽导流明渠引流支沟水进导流洞,减少支沟水冲刷围堰上游边坡.下游围堰按照原招标轴线位置，围堰上游边坡占压大坝排水棱体部位，拟在不影响导流洞出口的前提下，对下游围堰轴线进行适当调整，同时对围堰背坡适当放大坡比，以避免占压大坝基础。同时利用枯水期水流较小缩小下游围堰上游坡断面，先施工大坝下游透水堆石体。汛前完成围堰加高加宽。
（2）截流填筑道路布置困难。目前左、右岸没有连接的交通道路，左岸是采用河中垫石方式将反铲过河，右岸沿河的7号公路在导流洞出口过流后也将中断。为保证道路畅通，拟在导流洞分流前在导流洞出口架设1跨临时钢贝雷梁桥，连接右岸7＃路截流主干道交通；在截流预演期间临时填筑过河道路将车辆过到左岸，再将道路拆除，以保证左岸截流设备到位。
(3)围堰填筑料料源难找，备料场地有限。目前能够利用的填筑料源只有大坝坝肩开挖料,地形高差大,运输困难.而且目前清表的开挖料主要是土方，不适宜作为围堰堰体填筑料.围堰附近场地狭窄，无合适的备料部位。主要考虑在左右岸道路边对坝肩开挖可利用料进行截流备料，后期围堰填筑加高填筑料采用坝肩开挖料直接上堰。对围堰加高不足的填筑料再采用部分溢洪道剥离料.
（4）围堰调整后地形地质条件存在变化,防渗施工存在不确定性.需提前对围堰河床及岸坡进行清理,在防渗施工同时采用先导孔并结合设计地勘资料确定基岩面的位置,把握准确的防渗灌浆深度。
（5）截流施工需充分考虑导流洞施工进度,截流龙口选择需充分考虑河床地势和过流断面，保证进占后水位壅高不会影响导流洞施工。同时做好枯期洪水的应对准备。
2 围堰及截流设计
2。1围堰设计
2.1。1度汛标准和围堰堰顶高程
根据合同文件，本工程采用全年度汛围堰,施工导流标准为全年10年一遇设计洪水，相应洪峰流量为1730m³/s。上游围堰挡水位为188。2m，考虑一定的安全超高及左岸支沟洪水的影响，上游围堰堰顶高程190.0m;下游围堰挡水水位为160.4m，堰顶高程162。0m.
2.1。2上游围堰设计
（1)围堰轴线选择
为避开上游围堰在采用全年度汛围堰后对大坝趾板占压，同时减少对左岸支沟流道占压影响。将原招标设计围堰轴线位置往上游平移31m后再将左岸轴线控制点W2往下游移。使围堰填筑边线避开对趾板占压和尽量减少支沟改道开挖量。最终确定上游围堰轴线与大坝轴线成46.12度角，位于大坝上游与支沟之间。围堰顶高程190。0m，围堰堰顶轴线长度179。25m,堰址处河床高程152～154m。
（2)围堰结构及填筑料分区
围堰采用心墙防渗型式土石围堰，堰顶宽10m。上游边坡坡比1∶1。75,下游侧坡比1∶1.5。迎水侧在高程175m设置2m宽马道,背水侧在高程170m设置2m宽马道.
考虑利用坝肩开挖料，围堰填筑料分为3区，包括石渣料、砂壤土和块石。高程162m以下两侧为石渣料，靠上游侧为2m厚块石防护，中间防渗平台为砂壤土。高程162m以上土工膜两侧为砂壤土,轴线两侧宽3m，坡比1∶0。2。岸坡开挖砂壤土含粘土，较厚的砂壤土除保护土工膜外兼起防渗作用。两侧堰体采用石渣填筑，上游侧采用1m厚块石防护。
（3）防渗型式
围堰基础采用沿轴线控制性灌浆防渗,堰体采用两布一膜的土工合成材料防渗。
控制性灌浆采取沿轴线布置双排灌浆孔，孔距1。5m，排距0。75m.采取梅花型布孔,分2序灌浆,灌浆压力最大2。5MPa.控制性防渗灌浆深入基岩顶板以下1m。
高程162m以上土工膜与基础灌浆顶部采用浇筑混凝土基座连接，岸坡部位开挖至基岩面，采用挖槽后浇混凝土基座连接.基座混凝土宽度1。5m,厚度不小于80cm,标号C20。土工膜靠两侧边坡设伸缩节。
2。1.3下游围堰设计
（1)围堰轴线选择
为减少围堰对大坝排水堆石体填筑部位占压,将投标文件下游围堰位置适当调整，将围堰左岸控制点往下游移约22m。
围堰轴线与大坝轴线成23.57度角，位于大坝下游与导流洞出口之间.围堰顶高程162.0m，围堰堰顶轴线长度70。21m，堰址处河床高程152m。
（2）围堰结构及填筑料分区
围堰采用心墙防渗型式土石围堰,堰顶宽10m。上游边坡坡比1:1。75，下游侧坡比1：1。5。两侧不设马道。
围堰填筑料分为3区,包括石渣料、粘土和块石。心墙部位填筑粘土条带，两侧堰体填筑石渣料。迎水侧采用1m厚块石防护。
（3)防渗型式
围堰采用沿轴线控制性灌浆防渗接粘土心墙的型式，高程158m以下采用单排灌浆帷幕，深入基岩顶板以下1m.灌浆孔孔距75cm，分2序灌浆,最大灌浆压力2。5Mp.高程158m以上采用顶宽4m，两侧坡比1∶0。2的粘土心墙.
围堰设计具体布置及断面详见附图1、2。
2。2截流设计
2。2.1截流时间及标准选择
综合考虑额勒赛河水文、气象资料及合同要求，截流时段初步拟定在2010年12月26日进行,截流流量采用11月份10年一遇月平均流量，相应流量为34。1m3/s。
2.2。2截流方式及截流戗堤布置
本工程截流采用单戗立堵,龙口双向进占合龙的截流方式.
截流戗堤布置在上游围堰堰体内,为防止截流料被河水冲至围堰防渗区内，给后序施工增加难度,将戗堤轴线布置在距围堰轴线下游30m处,戗堤轴线与上游围堰轴线平行.戗堤顶高程158。0m，戗堤顶宽15。0m，戗堤顶长45.0m。戗堤按梯形断面设计，上下游边坡比均为1∶1.5.
2.2.3截流水力学计算
截流采用单戗立堵截流，截流戗堤轴线布置在上游围堰轴线下游30m处,截流戗堤顶高程158.0m，宽度为15m.按照12月10年一遇流量34.1 m3/s计算龙口水力学指标,截流最终落差3.08m.龙口最大平均流速3。068m/s,最大单宽功率2。341t.m/s.m.当龙口顶宽为28。6m～18。6m时，是截流最困难的阶段。龙口不同宽度的水力特性如表2-1所示.
表2—1 龙口不同宽度水力学计算成果表
龙口宽
项目
33。6
28.6
23。6
18。6
13。6
0。0
上游水位
154.09
154.86
155.73
156.26
156。62
156。78
导流洞分流量（m3）
0.0
0
8.94
20.38
29。4
34。1
龙口分流量（m3）
34.1
34。1
25.16
13。72
4.6
0
下游水位（m）
153。7
153。7
153。7
153。7
153.7
153。7
龙口底高程（m)
152。0
152.0
153。1
154.2
155.29
/
龙口平均流速（m/s）
2.236
2.999
3。068
2。715
2.089
/
截流落差（m)
0。39
1。16
2。03
2。56
2。91
3。08
2.2。4截流龙口段抛投材料
截流戗堤龙口部位的总抛投量为0。33万m3（考虑流失损失20％）.抛投料为石料，块石粒径为0.1m～0。4m.根据截流水力学计算成果，对戗堤龙口段分区采用抛投料的类别、块径、级配和数量见表2—2.
表2-2 截流龙口进占分区及抛投材料表
进占分区
项 目
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ
龙口宽度（m)
33。6～28.6
28.6~23。6
23.6~18。6
18.6～13。6
13。6~0.0
截流落差（m）
0。39～1。16
1.16～2。03
2。03～2.56
2。56～2。91
2。91~3。08
龙口平均流速（m/s）
2。336～2。999
2。999～3。065
3.065~2。715
2。715～2.089
2.089～0
抛投料料径(m）
0。111~0。354
0。199～0.37
0.163~0。37
0.106～0。29
0。106～0.188
抛投料用量（m3)
853
746
647
552
423
备 注
抛投料中流失料按20％考虑。
针对截流时可能预见的水流过大，截流难度加大的情况，拟采用右岸河边大孤石备料直径0.4m以上块石约500m3，用于龙口困难段抛投。
3 物料规划
3.1填筑料种类、数量及技术要求
3。1。1填筑料种类、数量
围堰填筑料主要由石渣、砂壤土、粘土和块石组成。根据修改后围堰位置，上游围堰填筑总量约 27。85万m3,下游围堰填筑总量1.49万m3。主要填筑料数量见下表3—1.
表3-1 上下游围堰填筑工程量表
项目
单位
上游围堰
下游围堰
合计
石渣
万m³
21。31
1。01
22。32
砂壤土
万m³
5。24

5.24
粘土
万m³

0.36
0。36
块石
万m³
1。30
0。12
1.42
合计
万m³
27。85
1。49
29。34
其中，上游围堰高程162m以下及截流戗堤填筑方量见下表3—2
表3—2 上游围堰高程162m以下及截流戗堤填筑工程量表
项 目
单 位
上游围堰
高程162m 以下
截流戗堤
石 渣
万m³
3。27
1。1
砂壤土
万m³
0。91

块 石
万m³
0。24
0。05
合 计
万m³
4。42
1。15
3。1。2填筑料技术要求
石渣料：要求岩块不易破碎或水解，最大粒径为600mm,小于5mm的颗粒含量不超过20%，并具有低压缩性、高抗剪强度.
砂壤土：坝基岸坡和溢洪道开挖的含碎石风化土料，上游围堰防渗灌浆平台以下砂壤土选择含粘土的风化土料.紧靠土工膜两侧填细砂壤土垫层，人工筛选,最大粒径小于2mm，含泥量（小于0.075mm)不大于5％。
粘土：选用坝肩开挖的粘壤土，渗透系数10—5～10—7cm/s。
块石：粒径0.4～0。7m的块石，坚硬，不易破碎或水解.
3.2料源勘查、料源平衡及备料规划
3。2。1料源勘查
围堰填筑工程量见表3-1.本标段围堰填筑料主要考虑利用坝基和溢洪道开挖料，现场勘察看，河滩部位孤石钻爆及沿河道路开挖存在部分石渣可以利用为堰体填筑料，坝肩清表揭露的风化土料及含粘土料可以利用为防渗部位填筑料。
3。2。2料源平衡
根据大坝基础开挖设计图，大坝基础开挖总量约66.3万m3。其中，河床覆盖层5。1万m3，土方39。7万m3，石方21。6万m3。大坝基础开挖比较围堰填筑量，土方按照50％利用率，有19。8万m3，按照上堰填筑砂壤土5.6万m3，料源完全能够满足围堰需要；石方按照70%利用率,可利用天然方15万m3，按照自然方和压实方1∶1。18折算系数,可利用围堰填筑石渣17。7万m3,与需上堰石渣块石总量23。74 万m3比较，还有6。04万m3缺口,主要考虑从溢洪道开挖剥离的石方中取用。粘土料用量很少，下游围堰高程158m以上要取用较好的粘土料，不足时考虑从本标粘土料场2号高地土料场取用。
3.2。3备料规划
（1)截流备料
由于现场场地狭窄，两侧只有7号公路边及大坝河床及上游支沟部位有少量场地,难以进行大量备料。因此拟对戗堤预进占和防渗平台填筑利用坝肩开挖料直接上堰。备料主要为龙口段截流备料。按照龙口段抛投方量3300m3，考虑1.5倍的取料及冲刷损失，需备料约5000m3，其中500 m3块石，其余为石渣。其中右岸在7号路边备料3500 m3（含块石)，左岸在支沟滩地备料1500m3。备料料源主要取自坝基孤石解炮和左右岸边坡开挖石料。备料堆高5m，方便一次性取料。
截流备料详见附图3。
(2）围堰备料
根据围堰施工计划，围堰填筑料利用坝基开挖料.由于上游围堰加高填筑是在基础防渗施工后进行，同时考虑导流洞衬砌防红，实际加高开始约在2011年2月初，而大坝坝基开挖在此之前需连续进行，因此需对坝基开挖合格料进行临时备料。备料部位拟选择在沿4＃、7＃路边靠河岸侧，主要是孤石解炮及坝肩开挖石渣堆放。另外在上游左岸支沟出口滩地部位设置备料场。拟备料15万m3，这部分备料在围堰填筑加高中使用,备料均为石渣，在2011年2月至3月回采，用于上游围堰填筑加高.其余围堰加高需要的石渣和砂壤土料直接从基坑开挖料取用。
围堰备料规划详见附图5“.
3。3备料安排
截流备料计划在11月下旬开始至12月15日完成,选择较好的石渣和块石备料，保证截流施工顺利.戗堤进占和围堰加高加宽施工时采用左右坝肩开挖料直接上堰填筑。上游辅助防渗土料利用设计规划的上大坝土料场和坝肩开挖合格土料.
围堰备料随坝基开挖进行，在2011年2月1日上游围堰加高填筑前完成.
3。4取料规划
（1）截流取料
左岸截流备料场配备2台反铲，4~6辆20t自卸车。右岸备料场配备5台反铲,25辆20t自卸车。
（2)围堰取料
按照高峰月围堰加高强度21万m3考虑，除去直接上堰的基坑开挖料外，备料场取料需配备5台反铲,25台 20t自卸车。
4 施工布置
4。1截流及围堰施工道路布置
4。1.1截流施工道路
根据现场实际及围堰施工安排,主要布置4条施工道路。
4＃道路：左岸截流道路，从下游临时桥沿河岸高程162m左右至上游围堰处，长约1.5km,路面宽度7.5m,泥结碎石路面.作为左岸截流进占道路。
7＃道路:右岸低线公路,接1号公路从下游沿河岸经导流洞出口围堰至导流洞进口。坝址部位高程在171m左右。该道路在导流洞过流前，在导流洞出口尾水渠修临时单跨贝雷桥,保证导流洞分流后右岸7号公路畅通。7号公路是作为右岸截流进场主干道。7＃道路路面宽9m，为泥结石路面。
7—1＃道路：右岸截流道路.在坝址下游接7号公路高程171m ，沿岸边往上游降坡，至高程162m ，再沿河岸往上游至截流戗堤部位。为主要截流道路.7-1#道路路面宽9m，为泥结碎石路面.
7—2＃道路：下游围堰填筑道路，接7-1#道路高程162m，沿河往下游至下游围堰右侧岸坡高程158m，为下游围堰填筑主要道路。路面宽7.5m，为泥结碎石路面.
另外，考虑左岸设备布置需要，选择11、12月河水流量较小的期间,在河床水位较浅部位垫漫水路，表面铺碎石，将车辆等设备开到左岸。
截流施工道路布置详见附图3。
4.1.2围堰施工道路
上游围堰高程162m以下、下游围堰填筑及基础防渗施工利用截流道路能够满足需要。上游围堰高程162m以上施工,结合坝基开挖道路和上游围堰下基坑道路进行布置。高程162～180m填筑主要利用4＃、7＃道路接L1道路填筑，高程180m以上填筑下游基坑开挖及备料场取料通过L1道路结合4＃、7＃道路上堰,溢洪道开挖料通过11号、12号公路接L1道路从上游上堰。
L1道路：从上游围堰右岸堰顶高程190m沿围堰背水侧边坡下至基坑高程158m，基坑内与4#、7—1＃道路相接,上游通过导流洞进口高程190m平台与12号公路相接。道路路面宽度6m，为泥结碎石路面。最大纵坡12%。内侧最小转弯半径不小于9m.
11号公路：接1号公路从溢洪道上游至1号渣场,公路路面宽7.5—9.0m,道路长度1300m，道路等级为三级,为临时碎石路面公路。
12号公路与11号公路相连接，至泄洪放空洞进口,经导流洞进口高程190m道路与L1道路相接。公路路面宽6。5—7.5m，道路长度1500m，道路等级为三级，为临时碎石路面公路。
围堰填筑施工道路布置详见附图4。
4.2风水电布置
（1)施工用风
配置2台6m3/min空压机,4台手风钻，围堰与边坡交界防渗槽开挖施工。
（2)施工用水
自额勒赛河中抽取，配置1台20m3/h水泵,为灌浆施工供水。
(3）施工用电
现场配置一台150Kw的发电机组,为围堰施工作业供电。
4.3拌合站、停车场、调度室等临时设施
C20盖帽混凝土考虑外购。
临时停车场设置在导流洞出口临时贝雷桥下游和导流洞进口下游侧7#公路边。
现场值班调度室设置在上游截流部位右岸7#路边.
4。4通讯设施
现场通讯采用手机和15台对讲机。
5施工程序及进度计划
5。1施工程序
截流前施工准备主要包括：截流道路修筑，跨导流洞出口临时桥架设，截流备料,临时设施布置及设备进场.
上游围堰:岸坡清理→预进占及防渗平台跟进填筑→导流洞围堰拆除→导流洞分流→戗堤截流合龙→围堰加宽及防渗平台填筑→围堰基础防渗施工→岸坡清理挖槽→岸坡防渗施工→岸坡基座混凝土浇筑及土工膜接头条埋设→防渗平台盖帽混凝土浇筑→土工膜埋设及围堰加高填筑。
下游围堰：岸坡清理→围堰截流填筑→下部防渗体施工→围堰加高加宽→护坡块石施工.
5。2施工进度计划
（1)施工道路及备料
根据现场布置及主要施工内容安排，主要施工项目安排如下:
4＃道路：2010年11月15日具备通车条件，2010年11月30日路基路面完工;
7＃道路：现有道路,在12月20日前形成出口临时桥;
7-1#道路:2010年11月25日具备通车条件；
7—2#道路：2010年12月1日具备通车条件；
1号公路： 2010年11月20日具备通车条件;
11号、12号公路:在上游围堰加高填筑前2011年元月20前具备通车条件；
截流备料：2010年11月20日~12月15日完成；
围堰备料:2010年11月~2011年1月5日完成。
(2)预进占及截流
2010年12月1日，开始上游围堰截流预进占；
2010年12月1日～16日,上游围堰截流戗堤形成宽约30m龙口；
2010年12月26日，上游围堰戗堤截流;
2010年12月27日~31日下游围堰高程158m以下截流及堰体填筑。
（3）防渗施工及围堰填筑
2010年12月5日～16日，上游围堰高程162m以下防渗平台跟进填筑；
2010年12月27日～31日，上游围堰高程162m以下防渗平台填筑完成；
2010年12月17日～2011年1月5日，上游围堰控制性防渗灌浆
2010年12月17日～2011年1月10日,上游围堰边坡齿槽开挖及盖帽、垫座混凝土浇筑；
2011年1月1日~5日，下游围堰填筑到高程162m；
2011年1月6日～15日,下游围堰控制性防渗灌浆。
2011年2月1日～3月20日，上游围堰加高填筑至高程190m,围堰完工。
6 截流施工方案
6。1非龙口段预进占
非龙口段左岸进占15m，右岸进占50m.填筑料采用20t自卸汽车运输，端进法抛填，使大部分抛投料直接抛入河中.配备1台220kW推土机配合施工，部分采用堤头集料，推土机赶料抛投.在进占的同时,戗堤顶部采用级配较好的石渣料铺筑并平整压实，确保龙口合拢过程车辆畅通无阻。
6.2龙口段截流
龙口段采用双向进占截流，左岸堤头配备1台推土机和2个卸料点，右岸堤头配1台推土机和3个卸料点。堤头线路布置共分为抛投区、编队区和回车区，确保截流施工顺畅有序。堤头抛投采用全断面推进。两岸各配备1台220kW推土机配合施工，石渣以汽车直接抛投为主,部分块石采用堤头集料，推土机赶料抛投.
7 围堰堰体填筑施工
7。1填筑程序
上游围堰截流戗堤合龙前上游围堰堰体高程162m以下部分尾随戗堤填筑,上游石渣堰体填筑滞后于戗堤10m.上游截流期间,集中力量截流，堰体不进占。戗堤合龙后,集中力量填筑堰体高程162m以下剩余部分，尽快提供防渗施工平台。基础防渗施工完成后进行高程162m 以上堰体加高填筑，包括盖帽砼、土工合成材料、堰体填筑和护坡施工.
上游围堰水下部分（高程162m以下）施工程序为：施工准备→截流戗堤进占→上游石渣堰体跟进→中间砂壤土填筑跟进→围堰两侧石渣加宽→上游块石防护施工
上游围堰水上部分(高程162m以上)施工程序为：施工准备→基础防渗灌浆施工→盖帽混凝土施工→土工合成材料施工→砂壤土填筑→石渣堰体填筑→护坡块石施工→堰顶路面平整.
下游围堰在上游围堰截流后施工，先全断面一次性填筑高程158m以下堰体，拦断河床,再分层填筑将围堰加高至高程162m，施工基础灌浆防渗。
下游围堰施工程序为：施工准备→高程158m以下粘土填筑→高程158m以下两侧石渣填筑→基础防渗灌浆施工→高程158m以上粘土分层填筑→高程158m以上石渣分层填筑→下游护坡施工→堰顶路面平整。
围堰水上部分分层填筑工艺流程为:基础平整碾压→验收合格→分层铺料→充分洒水→碾压→取样验收合格→上层铺料。
7.2填筑方法
7。2.1填筑参数
填筑压实参数最终根据现场碾压试验确定,初步拟定按照下面规定：水下砂壤土抛填自重压实干容重不小于1。70t/m3，水下石渣抛填自重压实干容重大于1。90t/m3。水上砂壤土压实干密度不小于1。90t/m3，石渣压实干密度不小于2.10t/m3.
7.2。2水下抛填施工
上游围堰高程162m以下水下抛填跟进截流戗堤进行，进占法填筑。上游石渣领先砂壤土5m.下游围堰高程158m以下水下抛投，砂壤土领先两侧石渣5m。采用抛填法施工，20t自卸汽车运输，推土机平料压实。
各种填筑料区均在地面上按堰体设计断面定出测量标志，严格按测量标志控制填筑,不得超欠或混填。各类填料分别设专职人员负责施工.
7。2.3堰体水上填筑施工
测量放样确定填筑范围后，对围堰轴线、填筑范围进行标识。对围堰防渗轴线上有块石及大孤石的地方采用反铲挖除,再进行围堰填筑。
上游围堰砂壤土与土工合成材料交替上升，接触面坡比为1:2，每层厚为80cm。下游围堰高程158m以上平起填筑上升,先填心墙粘土层层厚50cm，再填两侧石渣料。各层填筑时必须首先进行测量放样，明确标识出各种填料的填筑边线，采用端进法进料,20t自卸汽车运输，TY220推土机按要求的铺料厚度摊铺.铺筑完毕后，根据填料的天然含水量情况，适量洒水,采用19t振动碾进退错距法碾压,振动碾平行轴线方向碾压,振动碾行进速度3～4km/h，碾压轨迹搭接宽度不小于50cm,碾压遍数根据试验确定；按要求取样合格后方可填筑上升,对于堰体与岸坡结合部位等填筑平面面积较小的部位，无法使用大型压实设备进行压实时,采用中小型碾压设备碾压。迎水侧石渣混合料填筑上升3～4层后及时用1。2m3反铲削配合人工进行坡面整修至设计坡比，为护坡施工提供施工部位.护坡采用抛填块石，用反铲整理，保证防护厚度。
8 基础防渗施工
8。1工程项目及工程量
为保证大坝基坑在干地施工，上游围堰防渗体采用土工膜下接控制性帷幕防渗，防渗轴线长179.25m，采用双排灌浆孔,孔间距1。5m,排距75cm，梅花型布置,最大孔深约21m。下游围堰防渗体采用控制性帷幕防渗，防渗轴线长70。21m，采用单排灌浆孔，最大孔孔深约17m。帷幕孔间距75cm，幕底均深入基岩1m.上下游帷幕灌浆总量1899m。
8。2 控制性帷幕灌浆施工
（1）施工程序及工艺流程
控制性帷幕分两序施工，即先完成I序孔灌浆后，再钻进II序孔，并完成帷幕灌浆。
控制性帷幕施工主要程序为：
回填、挤压密实-—〉局部加强--〉防渗处理—-〉质量检查
控制性帷幕灌浆的施工工艺流程为:
定帷幕轴线、放孔位——>钻机定位--〉第一段φ76mm钻孔——>第一段灌浆——>下一段次钻孔—->下一段次灌浆——〉直至入基岩1m，完成一孔钻灌施工.
（2）灌浆材料
控制性灌浆材料由水泥浆液和控制性浆液组成。灌浆水泥采用42。5强度等级普通硅酸盐水泥，浆液配比为0。8:1一个比级。化学控制液采用水玻璃，模数2。4~3。0，浓度30～45波美度。
(3)钻孔灌浆设备
钻孔采用XY-2PC地质钻机，配φ44～φ56mm合金钻头造孔。灌浆选用SGB6—10灌浆泵作为大泵灌浆水泥浆液。
（4）主要施工方法
① 所有灌浆孔均自上而下分段钻灌，分段段长视钻孔情况而定，无定量要求。
②灌浆压力
I序孔：1～1。5MPa
II序孔：1.5～2MPa，终孔段灌浆和全孔段重复灌浆的压力为2～2。5MPa
灌浆压力以控制水泥灌浆泵机身压力表读数为准。
③结束标准
在规定的压力下，灌注浆液量达到计划量即可结束。计划浆液量I序孔控制平均灌入浆液量为500～600L/m，II序孔控制平均灌入浆液量为600~800L/m。
④根据围堰渗漏水情况，有针对性的局部进行加强和防渗堵漏。加强和防渗堵漏以低压灌浆为主，灌注1：1纯水泥浆，不加或少加化学控制液。
以上技术参数均为已有工程实例的经验数据，实际施工所使用的技术参数应根据现场试验确定。
8。3质量检查
采用在幕体上钻孔进行压水试验的方法进行质量检查，防渗标准按设计要求执行.
9 土工膜施工
9.1材料
材料规格：复合土工膜：350g/0。8mmPE/350g，两布一膜。
土工膜材料避免多次运输、搬运造成对土工材料的损坏，运输材料的汽车设置雨棚防止雨淋及阳光照射措施，不与其它物品混装运输。工地现场设置存放土工膜的仓库，土工膜使用木板架空堆放,并注意防潮，不得直接堆放在地面上，堆放土工膜的仓库设
