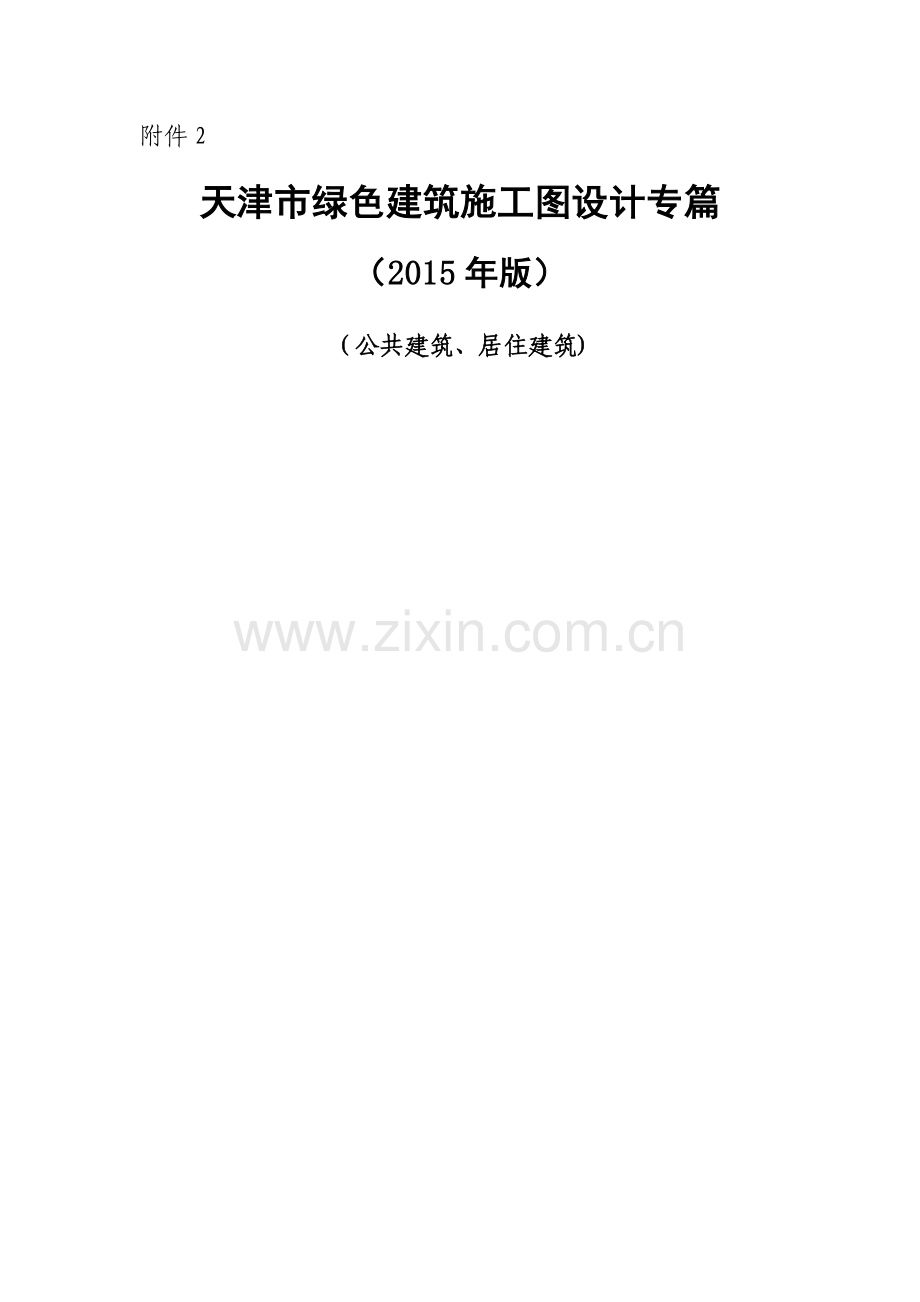

附件2天津市绿色建筑施工图设计专篇（2015年版）（公共建筑、居住建筑)前言为了更好地贯彻实施国家和天津市现行有关绿色建筑设计和评价标准，进一步规范我市绿色建筑施工图设计工作,便于设计单位提供正确完整的设计文件，保证设计深度和质量，根据天津市建筑节约能源条例、天津市绿色建筑建设管理办法(建科2012396号文件)、天津市建委关于颁布天津市绿色建筑设计标准的通知(津建科2015111号文件）,结合我市绿色建筑的设计情况,编写本专篇。本专篇依据天津市绿色建筑设计标准DB29205-2015及修订条款、国家和天津市现行相关标准进行编写，内容包含项目基本信息、设计依据、规划设计、建筑设计、结构设计、给水排水设计、暖通空调设计、电气设计等。本专篇适用于天津市民用建筑的施工图设计.本专篇在执行过程中，请各单位注意总结经验，积累资料，如发现需要修改和补充之处,请将意见和有关资料提交天津大学建筑设计研究院,以供今后修订时参考.主编单位：天津大学建筑设计研究院编写人员：洪再生、祝捷、王亨、刘洪海、王丽文、孙绍国、沈优越审查人员：曹治政、丁永君、王俊霞、周鹏、康清、牛奇编写说明1. 天津市绿色建筑施工图设计专篇内容包含主要技术措施的说明以及主要技术指标表.各专业设计人员应按照专篇的要求,对项目设计内容进行说明，并填写主要技术指标表。专篇独立成篇，设于施工图建筑专业设计总说明中.2. 主要技术措施的说明包含三部分：（1） 应说明的内容：每个项目都应进行说明的内容.（2） 选择说明的内容:根据项目的设计情况进行说明。（3） 应说明对后续设计施工及运行管理的要求：应提出与绿色建筑设计相关的后续专项设计（如景观绿化设计、幕墙设计、弱电设计等）、绿色施工、建筑材料选择和运营管理等方面的技术要求.3. 设计项目如有其它相关绿色建筑设计内容本专篇中未涵盖的，应添加补充.4. 本专篇使用过程中,其所依据的规范、标准若有新的版本时,设计人应按新的有效版本对专篇中有关设计依据等内容进行核查与调整，以使设计内容符合相关有效版本的要求。5. 楷体字为对本专篇的说明，在正式设计图纸中不出现，仅供参考。目录一项目基本信息1二设计依据1三规划设计1(一）主要技术措施说明1（二)规划设计主要指标表3四建筑设计4(一）主要技术措施说明4（二)建筑设计主要指标表5五结构设计6(一）主要技术措施说明6(二）结构设计主要指标表7六给水排水设计7(一）主要技术措施说明7(二）给水排水设计主要指标表9七暖通空调设计10（一）主要技术措施说明10（二）暖通空调设计主要指标表11八电气设计11（一)主要技术措施说明11(二）电气设计主要指标表12天津市绿色建筑施工图设计专篇一 项目基本信息1. 工程名称：2. 建设地点:3. 建筑类型：居住建筑公共建筑4. 建设情况:新建建筑改扩建建筑5. 建筑面积：，其中地上,地下（如有多栋建筑分别列出）6. 绿色建筑目标：星级7. 项目其它信息见施工图设计总说明。二 设计依据1. 声环境质量标准 GB309620082. 民用建筑隔声设计规范 GB5011820103. 建筑采光设计标准 GB50033-20134. 天津市绿色建筑设计标准DB29-205-20155. 天津市绿化条例 2014年3月1日起施行(其它依据的标准及文件请根据项目情况补充）三 规划设计(一) 主要技术措施说明（应说明的内容）1. 说明项目场地选址与规划设计是否符合天津市城乡规划及各类保护区、文物古迹保护的建设控制要求.2. 依据项目的环评报告、地勘报告、土壤氡含量检测报告，说明项目场地内是否存在洪涝、滑坡、泥石流等自然灾害的威胁,是否存在危险化学品、易燃易爆危险源的威胁，是否存在电磁辐射、含氡土壤等危害。当相关指标不符合国家及天津市标准要求时,应简要说明情况及采取的相应措施。3. 说明场地内是否有排放超标的污染源(如固体废弃物、废气、废水及易产生烟、气、尘、噪声的建筑或设施）.若有污染源应简要说明情况及采取的治理措施。4. 对于有日照要求的项目,应依据项目的日照分析报告说明建筑规划布局是否符合国家和天津市相关日照标准的要求，及对周边建筑日照的影响情况。对于没有日照要求的项目，也应说明其对周边建筑日照的影响情况。5. 说明建筑主要功能房间的户外视野是否存在明显的视线干扰情况。6. 应依据项目的环评报告说明场地内环境噪声是否符合现行国家标准声环境质量标准GB 30962008的有关规定。若不符合标准规定,应简要说明所采取的降噪措施。7. 依据现行国家标准无障碍设计规范GB50763及天津市无障碍设计标准DB29196的有关规定，说明场地内人行通道的无障碍设计情况。8. 说明居住区公共服务设施是否符合现行天津市居住区公共服务设施配置标准DB297的有关规定,并应说明：(1）场地出入口到达商业服务设施的步行距离;（2）场地1000m范围内公共服务设施的种类.9. 说明场地内用于分类收集生活垃圾的收集点或收集站的设置情况。（选择说明的内容）10. 简要说明可再生能源的形式和种类。11. 简要说明改善建筑室外风环境的设计措施。12. 简要说明改善室外热环境、降低热岛强度所采取的措施，并说明对红线范围内户外活动场地有乔木、构筑物等遮阴措施的面积比例要求。13. 若利用废弃场地进行设计，简要说明采取改造或改良的治理措施.14. 说明采用屋顶绿化、垂直绿化的设计情况.15. 简要说明景观用水使用屋面与道路雨水的情况及采取相应的径流污染控制措施。（应说明对后续设计、施工及运行管理的要求）16. 说明利用场地空间合理设置绿色雨水基础设施的情况，应说明以下设计要求：(1）下凹式绿地、雨水花园等有调蓄雨水功能的绿地和水体的面积之和占绿地面积的比例；（2)硬质铺装地面中透水铺装面积的比例。17. 说明对景观设计配置绿化植物的要求：(1）因地制宜地采用乔、灌、藤、草相结合的复层绿化。居住建筑场地内乔木不应少于3株/100,木本植物数量不应少于12株/100；（2）绿化种植应选择适应当地气候和土壤条件的乡土植物,乡土植物比例应达到70以上。(二) 规划设计主要指标表规划设计建筑面积总建筑面积，其中地上,地下总用地面积Ha容积率绿地率住区人均公共绿地面积(居住建筑填写）/人人均居住用地指标（居住建筑填写)3层及以下46层712层1318层19层及以上/人/人/人/人/人地下空间指标居住建筑地下建筑面积与地上建筑面积的比率Rr公共建筑地下建筑面积与总用地面积之比Rp1地下一层建筑面积与总用地面积的比率Rp2%交通设施设计场地出入口到达公共汽车站的距离m场地出入口步行距离800m 范围内公共交通站点的数量（含公共汽车站和轨道交通站)个场地出入口到达轨道交通站的距离m机动车停车数量辆非机动车停车数量辆停车指标满足配建标准要求是否自行车停车设施是否设有遮阳防雨措施是否机动车停车方式机械式停车库地下停车库停车楼场地与绿化设计硬质铺装地面中透水铺装面积的比例下凹式绿地、雨水花园等有调蓄雨水功能的绿地和水体面积之和占绿地面积的比例场地乔木、构筑物等遮阴措施的面积比例场地绿化配置（居住建筑填写)乔木株/100木本植物株/100本地植物指数公共建筑绿化方式垂直绿化屋顶绿化无屋顶绿化占屋顶可绿化面积的比例垂直绿化的部位四 建筑设计(一) 主要技术措施说明（应说明的内容)1. 简要说明在保证使用功能的前提下，建筑布局、朝向、空间组织等有利于建筑物的天然采光与自然通风的设计情况。2. 简要说明建筑造型设计情况，并说明是否存在大量装饰性构件。当设置太阳能利用、遮阳、导光、导风、载物、辅助绿化等功能的建筑室外构件时，说明与建筑一体化设计的情况.3. 说明建筑无障碍设计的位置、设施等。4. 说明在室内设计温度、湿度条件下，建筑围护结构内表面的防结露设计情况，并应提供围护结构防结露计算书。（选择说明的内容）5. 说明主要功能房间控制天然光导致的眩光的措施。6. 说明建筑外遮阳设置的位置、材质、控制方式等。7. 如项目采用工业化设计、建筑部品构件标准化设计等，简要说明位置、使用情况。8. 如项目利用了尚可使用的旧建筑，简要说明安全检测及合理改造的情况。（应说明对后续设计、施工及运行管理的要求）9. 说明建筑材料中有害物质含量应符合现行国家标准GB18580-GB18588和建筑材料放射性核素含量GB6566的要求.10. 说明施工现场500Km以内生产的建筑材料占建筑材料总重量的比例不应低于60%。11. 说明可再利用材料和可再循环材料的用量比例在住宅建筑中不应低于6,公共建筑中不应低于10。12. 说明以废弃物为原料生产建筑材料占同类建筑材料的重量比例不应低于30%。(二) 建筑设计主要指标表围护结构热工性能指标详见节能专篇及节能登记表玻璃幕墙可见光反射比采光与遮阳采光居住建筑卧室的窗地面积比（最不利房间）起居室的窗地面积比（最不利房间）遮阳居住建筑东、西向主要房间的外窗（包括封闭式阳台的透明部分）设置活动外遮阳是否公共建筑西向外窗（包括透光幕墙)设置活动外遮阳是否自然通风居住建筑直接自然通风开口面积占房间地板面积的比例卧室（最不利房间）起居室(厅)(最不利房间)明卫生间（最不利房间)厨房（最不利房间）公共建筑甲类建筑外窗（包括透明幕墙)有效通风换气面积与所在房间外立面面积的比例当透光幕墙开启面积不满足要求时，是否设置通风换气装置是否乙类建筑外窗有效通风换气面积与窗面积的比例隔声降噪居住建筑卧室室内允许噪声级昼间 dB夜间dB起居室室内允许噪声级昼间dB夜间dB分户墙空气声隔声性能dB分户楼板空气声隔声性能dB外墙空气声隔声性能dB外门窗空气声隔声性能dB分户楼板撞击声隔声性能dB公共建筑主要功能房间室内允许噪声级dB内隔墙空气声隔声性能dB楼板空气声隔声性能dB外门窗空气声隔声性能dB外墙空气声隔声性能dB楼板撞击声隔声性能dB装修住宅建筑土建装修一体化部位公共部位住宅套型内公共建筑土建装修一体化部位公共部位主要功能房间其他房间办公商业建筑采用可重复使用隔断(墙)的面积比例居住建筑精装修户数比例五 结构设计(一) 主要技术措施说明（应说明的内容）1. 说明未采用国家和天津地区禁止和限制使用的建筑材料及制品。2. 说明结构体系的规则性及存在的不规则指标项。3. 简要说明地基基础、基础构件方案比较及优化设计措施。4. 简要说明结构体系、构件布置、结构构件方案比较及优化设计措施。5. 说明混凝土结构中梁、柱及剪力墙边缘构件的纵向受力普通钢筋是否采用强度均不低于400MPa的热轧带肋钢筋。6. 说明现浇混凝土是否采用预拌混凝土,建筑砂浆是否采用预拌砂浆及采用比例。(选择说明的内容）7. 说明结构构件的布置及设计能适应建筑预期使用功能和空间的变化的程度或范围。8. 对混凝土结构，说明是否采用高耐久性混凝土及其用量比例；对钢结构，说明是否采用耐候结构钢或耐候型防腐涂料.9. 说明采用何种耐久性好、易维护的建筑装饰材料及其用量比例。10. 对改扩建工程,应说明其后续使用年限、结构加固方案及加固措施.11. 如采用减隔震技术进行结构设计,应说明具体减震或隔震的设计方法和主要指标.(二) 结构设计主要指标表主要信息结构设计使用年限结构构件主要部位桩径抗震设防烈度（地震加速度)主要部位基础、底板厚度基础：底板：场地土类别主要部位柱截面抗震等级主要部位梁截面桩型主要部位墙体厚度基础类型主要部位楼板厚度结构体系结构规则性规则一项不规则两项不规则特别不规则严重不规则结构设计钢筋混凝土结构构件中采用400MPa级及以上受力普通钢筋的用量占钢筋总量的比例混凝土高层建筑竖向承重构件采用不低于C50混凝土用量占竖向承重构件混凝土总量的比例钢材采用Q345及以上高强钢材用量占钢材总量的比例高耐久性建筑结构材料采用高耐久性混凝土用量占混凝土总量的比例%是否采用耐候结构钢或耐候型防腐涂料是否六 给水排水设计(一) 主要技术措施说明(应说明的内容)1. 说明项目的城镇给水排水条件。2. 说明项目的给水排水系统设计方案（包括给水用水定额、最高日给水用水量、最高日排水量、污废水排水体制、给水分区、给水泵房位置及给水二次供水消毒措施等)。3. 说明项目的中水系统设计方案（包括中水用水部位、中水用水定额、最高日中水用水量、中水分区、中水泵房位置及中水二次供水消毒措施等），小区中水水源未接管道前，可用生活饮用水代替,切换点（阀门井)必须设在小区入口总管处,不允许在建筑物内切换；未纳入城市污水处理厂收水范围的新建小城镇、居住小区,说明中水水源、提供水量平衡、处理工艺、中水水质标准、中水系统等,并说明中水设施与主体工程统一规划、同步设计、同步施工,与建筑物同时投入使用。4. 说明生活热水系统的热源型式、热水温度、热水用水量、耗热量；设集中热水供应系统时,说明热水循环方式，配水点出水温度达到45的放水时间；生活热水系统的热源可采用工业余热、废热、深层地热、太阳能、空气源热泵、地源热泵及其他热源；项目为12层及12层以下住宅时,热水系统热源应采用太阳能。5. 说明雨水径流总量控制方案.6. 说明屋面雨水、道路雨水进入地面生态设施的方式及采取的径流污染控制措施。7. 说明避免管网漏损的措施。8. 说明使用非传统水源时采取的用水安全保障措施。9. 说明保证用水点供水压力不大于0。20MPa的减压措施。10. 说明节水器具标准.11. 说明用水计量方式。（选择说明的内容)12. 设有景观水体时，需说明景观水水源、景观水体的水质保障措施。13. 当雨水作为景观水体补水水源时,需说明采取的面源污染控制措施。14. 当设置太阳能热水系统时,需说明系统设计方案。15. 当设置游泳池及水上游乐池时，需说明循环净化水处理系统设计方案.16. 当设置空气调节冷却循环水系统时，需说明循环冷却水系统的节水节能措施(包括循环冷却水量、冷却能力、飘水率、系统设计保证停泵时冷却水不溢流措施等）、设置位置、水处理措施等。17. 当设置公共浴室时，需说明公共浴室采用的节水措施。（应说明对后续设计及施工运营管理的要求）18. 需对绿化灌溉方式提出要求.(二) 给水排水设计主要指标表给水排水系统生活给水市政给水水压MPa市政给水水压供水范围市政中水水压MPa市政中水水压供水范围保证用水点供水压力不大于0。20MPa的减压措施生活热水是否设生活热水系统是否热源太阳能空气源地热水燃气电其他（）系统形式集中局部是否设热水循环系统是否配水点出水温度达到45oC的放水时间（）秒污废水处理设施化粪池隔油池自建污水处理站其他（)雨水利用方式入渗滞蓄调蓄收集与回用年径流总量控制率55 70景观水体是否设有景观水体是否补水水源市政再生水雨水建筑中水其他非传统水源利用来源市政再生水雨水建筑中水其他非传统水源利用率%用途室内冲厕室外绿化灌溉道路浇洒洗车用水冷却水补水景观水体补水其他节水措施节水器具用水效率等级水嘴1级2级3级蹲式大便器1级2级3级坐式大便器1级2级3级小便器1级2级3级淋浴器1级2级3级计量水表型式及设置位置节水灌溉节水灌溉类型滴灌微喷灌渗灌喷灌其他采用节水灌溉的绿地面积比例循环冷却水系统是否设循环冷却系统是否水处理方式冷却塔设置位置冷却塔冷却能力自然通风冷却塔（1005）%机械通风冷却塔95%冷却塔飘水率自然通风冷却塔0.01机械通风冷却塔0。01 0。005避免冷却水泵停泵时冷却水溢出的措施加大集水盘设置平衡管设置平衡水箱其他其他七 暖通空调设计(一) 主要技术措施说明（应说明的内容）1. 说明各类室内热环境参数满足国家标准民用建筑供暖通风与空气调节设计规范GB50736的要求2. 说明供暖通风与空调系统主要用能设备的能效指标满足绿色建筑设计标准的要求（各指标值详见节能专篇）。3. 说明供暖通风空调系统分室控温的措施及过渡季运行的控制方式。4. 说明供暖通风空调系统气流组织形式，大厅、中庭、剧场、体育场馆等高大空间及对气流组织有特殊要求的区域,应有专门的气流组织计算说明。5. 说明供暖通风与空气调节系统的防噪减震措施.6. 说明“供暖通风空调系统能耗分项计量形式”详见节能专篇。7. 说明人员密集且人员密度变化较大的空调区域新风调控措施.8. 说明地下汽车库通风系统兼顾室内空气品质与节能运行的措施.(选择说明的内容）9. 简要说明可再生能源的形式、用途和使用规模等情况。10. 说明通风空调系统排风热回收的形式和效率。11. 说明主要功能房间的空气净化方式。12. 说明风机、水泵的调速控制方式。(二) 暖通空调设计主要指标表（注:住宅建筑可以不填写主要指标表）设备及系统能效指标冷水（热泵）机组类型名义制冷量(kW）是否变频性能系数（COP）综合部分负荷性能系数（IPLV)空调系统综合制冷性能系数（SCOP）台数水冷活塞式/涡旋式是否螺杆式是否离心式是否风冷/蒸发冷却活塞式/涡旋式是否螺杆式是否单元式空调机、风管送风机、屋顶式空调机组类型名义制冷量(kW）能效比（EER）风冷不接风管接风管水冷不接风管接风管直燃溴化锂吸收式机组名义制冷量（kw）名义制热量（kw）进/出口温度（）/（)性能系数(W/W）台数冷水冷却水热水制冷供热多联式分体空调（热泵）机组名义制冷量(kW）名义制冷综合性能系数IPLV(C)燃气锅炉名义蒸发量D（t/h)/名义热功率（kw)热效率（%)台数房间空调器能效等级：一级二级壁挂燃气炉能效等级：一级二级循环水泵耗电输热比空调冷水泵（ECR)：空调热水泵(EHR)：供暖系统水泵(EHR)：风机最大单位风量耗功率（WS）机械通风系统新风系统办公建筑定风量系统办公建筑变风量系统商业建筑、酒店全空气系统八 电气设计(一) 主要技术措施说明(应说明的内容)1. 说明各类房间或场所的照明功率密度值、照明数量和质量的设计。2. 说明建筑公共部位及大空间等场所照明系统的节能控制措施。3. 说明变压器、电梯、提升设备、以及各种建筑用电动机的选择和节能控制措施.4. 说明建筑能耗监测系统的设计。5. 说明建筑智能化及物业信息系统的设计。6. 说明室外夜景照明光污染的限制措施。（选择说明的内容）7. 说明供配电系统的电能质量保障设计。8. 说明照明光源、灯具及其附件的选择。9. 说明采用太阳能光伏系统或风力发电系统的设计。(应说明对后续设计及施工运营管理的要求）10. 建筑智能化、物业信息及能耗管理系统的设计.(二) 电气设计主要指标表节能与能源利用照明功率密度限值LPD（W/m2)主要功能房间名称照明功率密度设计限值照明功率密度标准限值照明控制节能措施位置节能控制措施（分区、定时、感应等)居住建筑楼梯间、走道地下停车场公共建筑走廊、楼梯间门厅、大堂大空间地下停车场变压器型号及节能评价值电梯、扶梯的节能控制水泵、风机的节能评价值由可再生能源提供的电量比例Re建筑物能耗监测系统设计是否符合天津市民用建筑能耗监测系统设计标准DB29216的规定是否居住建筑电能计量是否符合天津市住宅设计标准DB29-22和天津市居住建筑节能设计标准DB291的规定是否室内环境质量建筑照明数量和质量主要功能房间名称照度设计值统一眩光值UGR显色指数Ra建筑智能化居住建筑满足居住区智能化系统配置与技术要求CJ/T-174的规定是否公共建筑满足智能建筑设计标准GB50314的规定是否设置物业管理信息系统是否12
