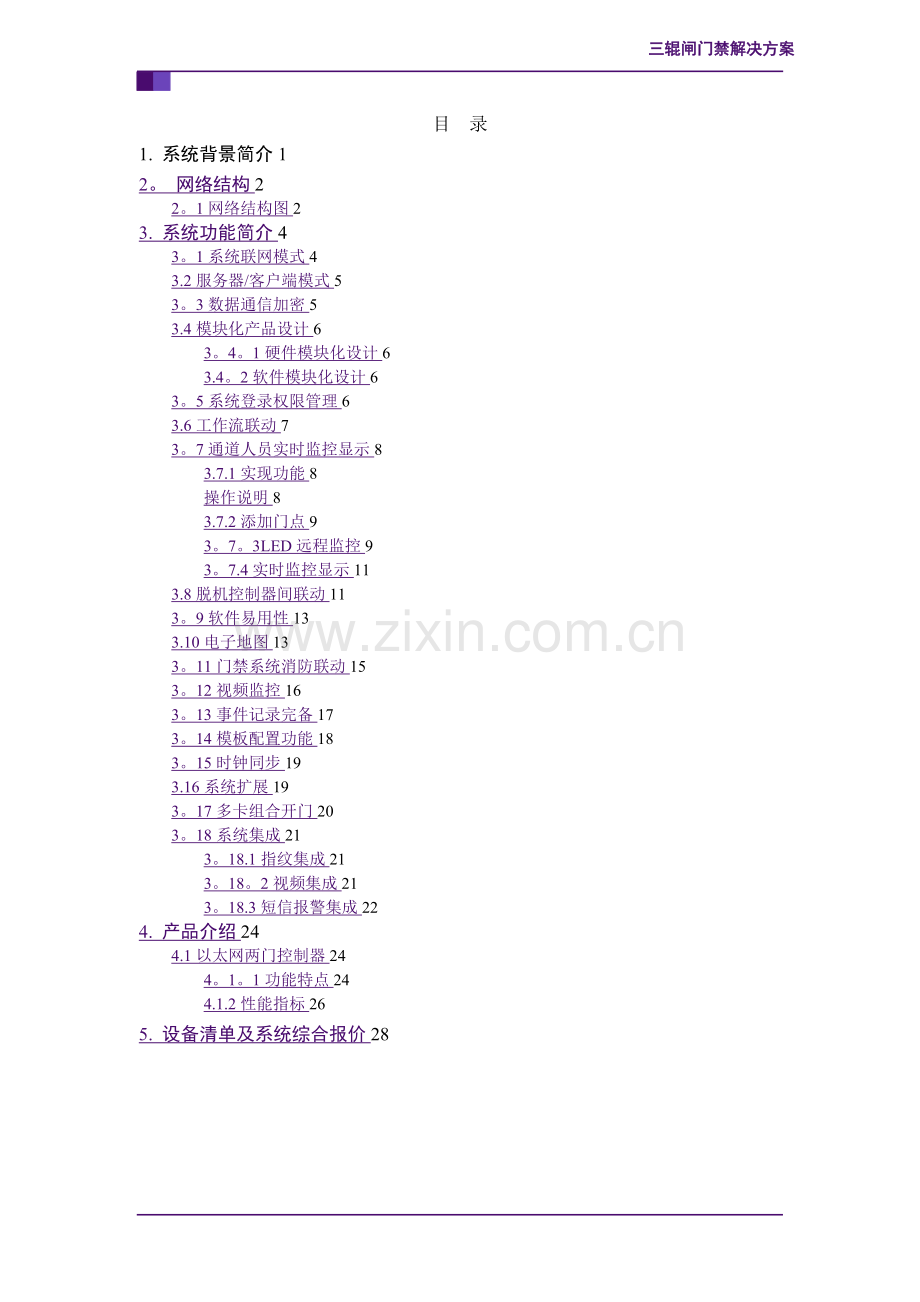

1、三辊闸门禁解决方案LED三辊闸门禁解决方案 11目 录1. 系统背景简介12。 网络结构22。1网络结构图23. 系统功能简介43。1系统联网模式43.2服务器/客户端模式53。3数据通信加密53.4模块化产品设计63。4。1硬件模块化设计63.4。2软件模块化设计63。5系统登录权限管理63.6工作流联动73。7通道人员实时监控显示83.7.1实现功能8操作说明83.7.2添加门点93。7。3LED远程监控93。7.4实时监控显示113.8脱机控制器间联动113。9软件易用性133.10电子地图133。11门禁系统消防联动153。12视频监控163。13事件记录完备173。14模板配置功能1
2、83。15时钟同步193.16系统扩展193。17多卡组合开门203。18系统集成213。18.1指纹集成213。18。2视频集成213。18.3短信报警集成224. 产品介绍244.1以太网两门控制器244。1。1功能特点244.1.2性能指标265. 设备清单及系统综合报价281. 系统背景简介 1、2013年6月3日,工信部增发关于增补完善民爆生产线安全监控手段的通知,要求各民爆企业增补完善生产线视频监视系统,增设配备高清摄像头;安装完善生产线智能化门禁系统,在生产线1。1级生产工房防护土堤的各出入口配备安装智能化门禁系统,做到人员出入自动记录,超员自动报警;完善并升级工业炸药及其制品生
3、产线监控系统.2、为进一步加强民爆化工生产工地施工现场作业人员的动态管理,实时准确统计生产现场作业人员数量,追踪作业人员位置,有效防范作业区域安全管理,促进生产质量、管理水平的提和生产建设行业的科学发展。3、通过在大门口设置门禁管理系统,通过刷卡验证开门来强化管理生产施工现场作业人员的出入和考勤,LED显示屏实时显示场内或场外人员数量,可以精确统计各个生产部门人员数量及名单等详细信息。在进出口安装网络摄像机对刷卡人员抓拍和录像,与登记时存储的图片进行对比,记录信息存储到数据库中,有效杜绝代打卡领薪资现象。从实际意义上解决生产施工现场社会流动人员随意出入、人员数量不明、信息不清的状况,提升工地的
4、安全秩序和工作质量。4、系统兼容考勤数据统计功能,可生成从分包班组到务工人员的各种考勤数据统计报表,能够精确统计施工人员出勤、旷工、迟到、早退等时间,可精确到秒。可以帮助企业进一步进行人力成本分析、分包投入分析、工程效率等分析.而数据的有效保存也可有效防范和处理各种劳资纠纷事件。5、系统各类汇总数据信息有可保留、互关联、可查询的特点,可以帮助总包对分包队伍效率、人员队伍状况等各项关心点的项目进行数据分析和预警控制工作。6、通过对务工人员全面管理和真实数据的存档,可以有效的缓解目前传统管理模式中的各方矛盾冲突,对构筑和谐社会、确保项目稳定安全十分有利.2. 网络结构2.1 网络结构图图 2Err
5、or! Bookmark not defined.LED屏采用支持以太网联网,可抓取电脑显示屏内容进行实时显示的功能.参考效果:实现工地大屏幕LED显示人员及统计功能,以下是现场的一些参考效果图(仅供参考)系统配置产品外观产品名称简介网络型两门控制器采用TCP/IP联网,支持两门双向刷卡进出控制IC卡读卡器韦根读卡器,用于读取IC卡序列号三辊闸箱体:304不锈钢厚1。2mm,牙签机芯;LED屏支持TCP/IP网络抓屏3. 系统功能简介3.1 系统联网模式以太网门禁控制器采用完全自主开发TCP/IP联网技术,所有联网控制功能均由32位ARM处理器独立完成,无须外扩转换器,即节省了成本,又提高整系
6、统性能。门禁控制器所有事件记录均会主动上传到管理软件,事件上传速度与门禁控制器的数量无关。不管系统门禁数量有多少台,当任一台门禁控制器发生报警事件时,均会主动上传报警事件到管理软件,管理软件可第一时间对报警信息进行处理。非常适用于门点数较多、对事件实时上传速度要求较高的场合。3.2 服务器/客户端模式门禁管理软件采用国外最先进的多服务器、多客户端和多区域划分的软件架构技术,支持大型C/S(服务器/客户端)门禁系统的应用。可灵活根据不同区域门点数量进行区域划分或布署本地数据服务器,一来可减少主服务器的压力,二来可提高整系统的响应速度,三来当本地服务器损坏不会影响到其它区域系统的正常运行.同时分布
7、式服务器数据会实时保存到主服务器,当某台本地服务器损坏或数据丢失,主服务器可马上恢复原有本地服务器的数据,保证系统能快速恢复正常运行.3.3 数据通信加密门禁控制器所有门禁控制器与管理软件之间的通信数据均经过64位的加密算法加密,加密算法经过更完善和修改,一般人是无法对其进行破译的。而且每次通信密码均是动态生成,就算给非法人员抓取了当前的数据包并且模拟发出也是无任何影响,从而有效防止了非法人员假冒、篡改、窃取系统数据和进行门点控制等违法行为。3.4 模块化产品设计3.4.1 硬件模块化设计门禁控制器采用独立单门或两门门禁控制器,即使某一台控制器发生故障,对其它门禁点也不会造成影响,大大保障了整
8、系统的安全可靠性。3.4.2 软件模块化设计门禁管理软件采用国内外最先进的【工作站】概念,所有的操作功能根据不同用户群体进行区分,不同人群只能登录到自身所属工作站,仅能对自身权限范围内的功能操作。如保安人员登录后仅能进入到【报警工作站】,人事部人员登录后仅能进入到【发卡工作站】等。每个工作站针对特定人群提供最常用的标准功能,所有复杂高级功能均作隐藏或放到专业的工作上,不会产生任何的“非份之想”,当然也不存在对门禁控制器造成破坏性的可能。门禁管理系统除了自身的门禁和报警功能外,还提供CCTV系统联动,以及报警、视频图像浏览、制证和电梯控制等管理模块。3.5 系统登录权限管理不同级别用户权限设定,
9、分权限管理,保证系统的安全性。如保安人员登录后仅能进入到【报警工作站】,人事部人员登录后仅能进入到【发卡工作站】等。每个工作站针对特定人群提供最常用的标准功能,所有复杂高级功能均作隐藏或放到专业的工作上,不会产生任何的“非份之想,当然也不存在对门禁控制器造成破坏性的可能。3.6 工作流联动提供一款全球独一无二的图形化工作流编程工具,不管您是丝毫不懂技术的老板还是精通技术的员工,只要您熟悉门禁控制器的基本功能概念,经过简单的视频培训即可快速撑握工作流编程方式(类似Visio汇制流程图方式).您仅需要通过简单的几个图形拖拉动作,将自已所想达到的功能按实现流程绘制出来,即可将梦寐以求的门禁功能展现在
10、自已面前。最关键是,这一切靠的是自已创造出来的,是全球独一无二完全属于自已的独创功能。所有工作流功能均由硬件独立完成,与管理软件无关,下载工作流信息到控制器后,即使电脑关闭整个控制器的工作流功能丝毫不会受到影响,3.7 通道人员实时监控显示3.7.1 实现功能针对不同LED显示位置添加不同的项目信息。操作说明进入【通道管理】工作站,选择【Root】选项。点击【添加项目】按钮,输入项目名称(一般为LED屏所在位置),保存后可显示该项目的详细类别(可添加不同的项目信息,即可实时切换不同LED显示位置内容).3.7.2 添加门点1) 实现功能设置进门读卡器和出门读卡器,作为人员进出判断的依据,用于实
11、时统计人数进出情况.2) 操作说明进入【通道管理】工作站,选择【通道门点】选项。点击【选择通道外部读头】设置进入读卡器,在此读卡器上刷卡分析为进门,人数加1。【选择通道内部读头】设置出门读卡器,在此读卡器上刷卡分析为出门,人数减1。3.7.3 LED远程监控1) 实现功能配置LED显示内容及进行LED远程抓屏实时监控.2) 操作说明进入【通道管理】工作站,选择【LCD监控】选项。点击【设置】按钮,设置LED屏参数及显示内容.n 【宽度】、【高度】对应LED屏的显示分辨率.n 【标题】LED屏第一行固定显示内容;n 【系统时间】显示当前系统时间,可设置不同的显示格式;n 【统计分析】设置多行多列
12、显示内容,点击【详细设置】按钮,可针对每一格显示内容进行自定义;n 【实时事件】实时显示当前刷卡事件记录,可显示刷卡用户姓名、时间和状态等;n 【自定义】尾行自定义显示内容.配置好信息后,点击【确定】按钮,此时将显示该LED屏的监控界面,点击【开始监控】按钮,即开始根据配置信息进行实时监控。此时现场LED屏仅需要抓取该显示内容,即可在现场实时显示整个项目进出场人数情况。3.7.4 实时监控显示 门禁管理软件能实时监控显示人员的刷卡信息,人员在闸机上刷卡后,刷卡信息在软件监控界面实时显示,显示信息有刷卡门点、人员相片、人员工号、姓名、卡号、部门,可以通过管理电脑直观的显示出当前人员的相关信息,方
13、便工厂对进出人员管理。3.8 脱机控制器间联动对于管理软件我们定位是用于系统功能配置及管理,当功能设置及下发配置信息到控制器后,管理软件是否开启绝对不允许对整个原有系统造成任何影响,因为-电脑是不可靠的.以太网门禁控制器可实现真正的跨控制器相互通信,即使在管理软件不开启前提下,控制器之间原有配置好的本地或跨控制器之间的联动功能(如跨控制器的消防联动)仍保持不变,不受管理软件的任何影响.如管理软件关闭后,消防联动信号触发门禁控制器A,此时门禁控制器A可马上主动向其它控制器发出联动动作命令,从而实现控制器间的相互通信动作功能,整系统在管理软件关闭下仍会立即进入消防联动常开状态。3.9 软件易用性门
14、禁管理系统完全基于人性化的设计原则进行开发,我们的目标是让仅需要有一点点门禁知识基础的人员在无须看说明书的前提下能自行方便的对软件进行操作,同时整系统提供非常完善的报警机制,操作人员仅需根据提示即可自行解决问题,无须麻烦工程商到现场维护,大大减少维护成本。3.10 电子地图该系统各设备的运行状态可以在系统综合平台的电子地图上进行实时动态显示(包括:正常、报警、断电、设备故障、线路被剪、信息丢失等类型)智能门禁管理系统提供以下多种实用的报警监控方式:l 【平面视图方式】:类似于Windows缩略图显示模式,门禁控制器在平面上自动进行排放,通过右键可对选中的门点或拖拉批量选择进行远程开关门和门点状
15、态设置等快速操作。所有门点的开关门及报警状态会实时在图上进行显示,同时可通过强大的筛选功能筛选出不同状态的门点(如门开、门关、报警等),可快速查找到需要关注的门点情况.l 【电子地图方式】:可自定义电子地图背景及文字显示顔色,每一个门点均可自行进行拖放,支持无限层级建立和热点跳转管理。通过右键可对选中的门点进行远程开关门和门点状态设置,门禁点报警时会自动跳转到报警门点,适用于大型门禁系统项目。l 【人员通行方式】:通过实时事件+历史照片对比方式进行人员的实时进出滚动监控,非常适用于通道出入管理系统中人员的监控管理.3.11 门禁系统消防联动以太网门禁控制器采用自主开发的真正以太网技术,门禁控制
16、器间可实现相互通信,即使管理软件关闭也不影响整个系统原有跨控制器的所有动作,如联动、防潜反等功能。如门禁1接入消防信号,通过软件设置联动当消防信号触发后联动门禁2门禁100进入门点常开状态,下载联动成功后.关闭管理软件,此时当门禁1消防信号触发时,门禁1会自动向原设置好的联动规则控制门禁2门禁100进入常开状态,管理软件是否开启丝毫不受影响。3.12 视频监控要求实现与附近的闭路电视监控系统的摄像头进行联运,在门禁有刷卡动作、开门动作,或者破坏动作时,能提供信号给闭路电视监控系统,使摄像头移动到相应的位置。门禁管理系统现将网络DVR(或网络摄像机)集成到同一门禁管理软件平台上,具有以下强大的门
17、禁与视频联动监控功能:l 通过“视频工作站实时监控4路、8路、24路、64路等不同网络摄像机的监控画面。l 通过简单的联动配置功能,可实现设置某台门禁控制器某事件触发后,联动指定1台或多台摄像机联动抓拍动作.l 可通过人员比对功能实现刷卡人员的历史照片与现场抓拍图片的实时滚动比对。l 双击相关历史事件记录可实时弹出对应的抓拍及历史对比照片。3.13 事件记录完备具有强大的事件处理功能,系统中所有操作和相关事件(包括正常、报警、操作等)都留有完整的日志,便于后期检查和追踪所有信息都可实时记录到数据库中,包括出/入人员的姓名、身份、卡号、出入门禁位置、日期、时间、次数等基本数据以及厂内消费数据,并
18、可按上述条件进行数据库查询检索,打印出报表,并生成EXCEL报表格式。3.14 模板配置功能门禁管理系统提供3+1强大组合功能助您快速安装调试门禁系统,300个门点的调试1天内即可完成.l 属性模板:对某个门点设置好相关参数后,如门状态、门点属性等.通过门点复制功能可灵活将配置信息复制到指定的其它门点上。l 事件模板:系统可精确到某个门点进行事件记录的设置,如设置“非法开门”事件作短信报警、“门开超时”事件背景色为红色等.对某个门点配置好相关事件信息后,通过事件模板复制功能可灵活将事件配置信息复制到指定的其它门点上。l 工作流模板:对于需通过强大的工作流联动实现的复杂功能,用户仅需简单的导入由
19、盛炬智能根据客户需求调试好的工作流文件后,即可快速实现对指定控制器的工作流功能设置.l 批量操作:在软件的很多常用或者可能用到批量操作的地方,都安排了批量设置功能。例如:门禁控制器的批量远程开关门、批量校时、批量格式化、批量发卡授权等,让操作者使用这个软件效率更高,轻松快乐.3.15 时钟同步通过门禁管理软件可自动或定时对所有在线门禁控制器进行校时功能。3.16 系统扩展门禁控制器以“简单、低成本和可扩展”作为产品的设计理念,我们的门禁控制器中将多余的辅助I/O口去除,将成本返还给客户。同时,为便于特殊场合对辅助I/O的需求,每一款产品均预留1个I/O扩展接口,可随时外扩一个4输入、4继电器输
20、出的扩展板,真正实现“不必要的不要,需要的可外扩”的低成本可扩展性产品。3.17 多卡组合开门门禁控制器具有强大的多卡组合开门功能,所有的功能均由控制器硬件实现,脱机后可正常工作,可支持任意情况下的多卡组合开门功能需求。l 具有用户卡组分类功能,可实现不同用户卡组、不同数量的灵活组合开门,如支持1个总经理组+2个普通组+3个保安组人员同时刷卡才允许开门功能;l 可设置多卡组合开门仅在规定时间段内有效及不同时间段有不同多卡组合方式,如08:0010:00点2人组合,10:0012:00点5人组合,其它时间段为普通刷卡模式;l 可设置是否按照预设顺序进行刷卡,如上例所示,必须总经理组先刷,再到普通
21、组刷,再到保安组刷才允许开门,任意一个刷卡顺序错误均禁止开门;l 可设置外部读卡器采用多卡组合开门,门内部读卡器采用普通刷卡开门等灵活方式。多卡组合开门功能完全由控制器硬件独立完成,即使管理软件关闭,仍可实现整系统的正常运行,确保整系统的安全稳定性。3.18 系统集成3.18.1 指纹集成门禁管理系统已将指纹(或人脸识别)采集和下发统一集成到标准管理软件中去,发行指纹(或人脸识别)就像发行卡片一样简单,在人员授权方式中选择指纹(或人脸识别)就可方便的实现指纹(或人脸识别)的采集及下发。删除和修改指纹(或人脸识别)信息也像卡片操作一样简单,同时可支持同一个人可授权多枚指纹的强大功能,从而大大减少
22、了后期的产品维护成本.3.18.2 视频集成门禁管理系统现将网络DVR(或网络摄像机)集成到同一门禁管理软件平台上,具有以下强大的门禁与视频联动监控功能:l 通过“视频工作站”实时监控4路、8路、24路、64路等不同网络摄像机的监控画面。l 通过简单的联动配置功能,可实现设置某台门禁控制器某事件触发后,联动指定1台或多台摄像机联动抓拍动作。l 可通过人员比对功能实现刷卡人员的历史照片与现场抓拍图片的实时滚动比对。l 双击相关历史事件记录可实时弹出对应的抓拍及历史对比照片。3.18.3 短信报警集成图 3Error! Bookmark not defined.门禁-短信系统集成图 31无线联网短
23、信报警控制功能盛炬智能门禁管理软件具有强大的短信功能:l 短信发送内容模板自定义编辑;l 可针对指定的门点指定的事件发送短信;l 可灵活选择短信接收人员;l 仅在规定时间段内发送短信;l 通过短信回复远程开关门控制;l 通过发送短信实时获取整个系统运行状态;l 通过远程发短信进行确认开门等强大功能.4. 产品介绍4.1 以太网两门控制器以太网门禁系统的联网结构如Error! Reference source not found.所示。系统主要包括门禁管理工作站和控制器两部分,这两部分通过以太网进行通信。门禁管理工作站通过以太网总线与各个控制器相连.门禁管理工作站是一台连接到网络的PC机,门禁管
24、理人员只要通过运行在其上的门禁管理软件,就可远程实现各种管理功能,包括添加/删除用户,查看各种事件记录,开/关门和实时监测各门点状态等。图 41 门禁系统结构图4.1.1 功能特点n 特点l 2个门的单向或双向进出控制;l 控制器采用32位工业级CotexM3处理器,比一般门禁系统采用的MCS-51、ARM7等处理器速度更快,质量更可靠;l 控制器采用嵌入式实时操作系统,系统运行更稳定畅通;l 控制器内置硬件看门狗,杜绝死机;l 控制器具有断电检测功能,即使意外断电也能确保系统数据完整无损;l 控制器电源输入具有过流、反压保护,意外接线错误也不会损坏控制器;l 提供给读卡器的电源具有过流保护,
25、即使短路读卡器的电源也不会危害到控制器的正常运行,电锁不会打开,系统的安全得到有效保障;l 所有输入/输出端口具有静电、群脉冲保护电路;l 通信端口具有静电、群脉冲以及浪涌保护电路,有效防止静电、脉冲等干扰;n 出入授权l 可灵活设置多个时间组l 可灵活设置多个节假日l 可灵活设置多个门点工作模式l 可灵活设置不同用户开门权限l 可灵活设置普通用户及特权用户(不受时间组及节假日限制)n 识别方式l 卡 l 密码l 卡+密码l 卡或密码l 指纹等生物特征识别n 门点工作模式l 安全(刷卡开门)l 常开(支持首卡开门)l 常闭(休眠)l 卡+密码n 事件记录l 正常刷卡事件l 异常刷卡事件l 输入
26、输出端口事件l 多种报警事件n 输入输出端口l 4组读卡器输入,可接入各种Wiegand读卡器、生物识别仪等设备l 2组门磁状态输入l 2组开门按钮输入l 2组电锁控制输出n 网络通信l 一个TCP/IP通信口,连接控制器和控制主机l TCP/IP通信速率:10Mb/100Mb自适应l 脱机工作时可实现控制器间的联动l 控制主机和控制器的通信经多次认证和加密外理,能有效防止非法人员入侵系统n 控制器容量l 最多可存储2万个持卡人l 最多可存储2万条事件记录n 高级功能l 门点互锁l 多卡组合开门l 布/撤防(可通过密码、联动、软件、定时等进行布撤防)l 强大的联动功能,并且脱机工作时可实现控制
27、器间的联动4.1.2 性能指标以太网两门门禁控制器性能指标如Error! Reference source not found.所示:表 4。Error! Bookmark not defined. 以太网两门门禁控制器性能指标技术参数以太网两门门禁控制器工作电压直流10V-15V(建议12V)工作电流 300mA控制门数2门双向刷卡可连接读卡器数4个Wiegand读卡器读卡器数据格式Wiegand 26、Wiegand 34,Wiegand 位数自适应,支持密码键盘Wiegand读卡器到控制器距离 80米(此距离与通信线材和读卡器工作电流密切相关)通信接口10M/100M以太网,具有通信线自动交叉翻转功能外型尺寸178mm 121mm
