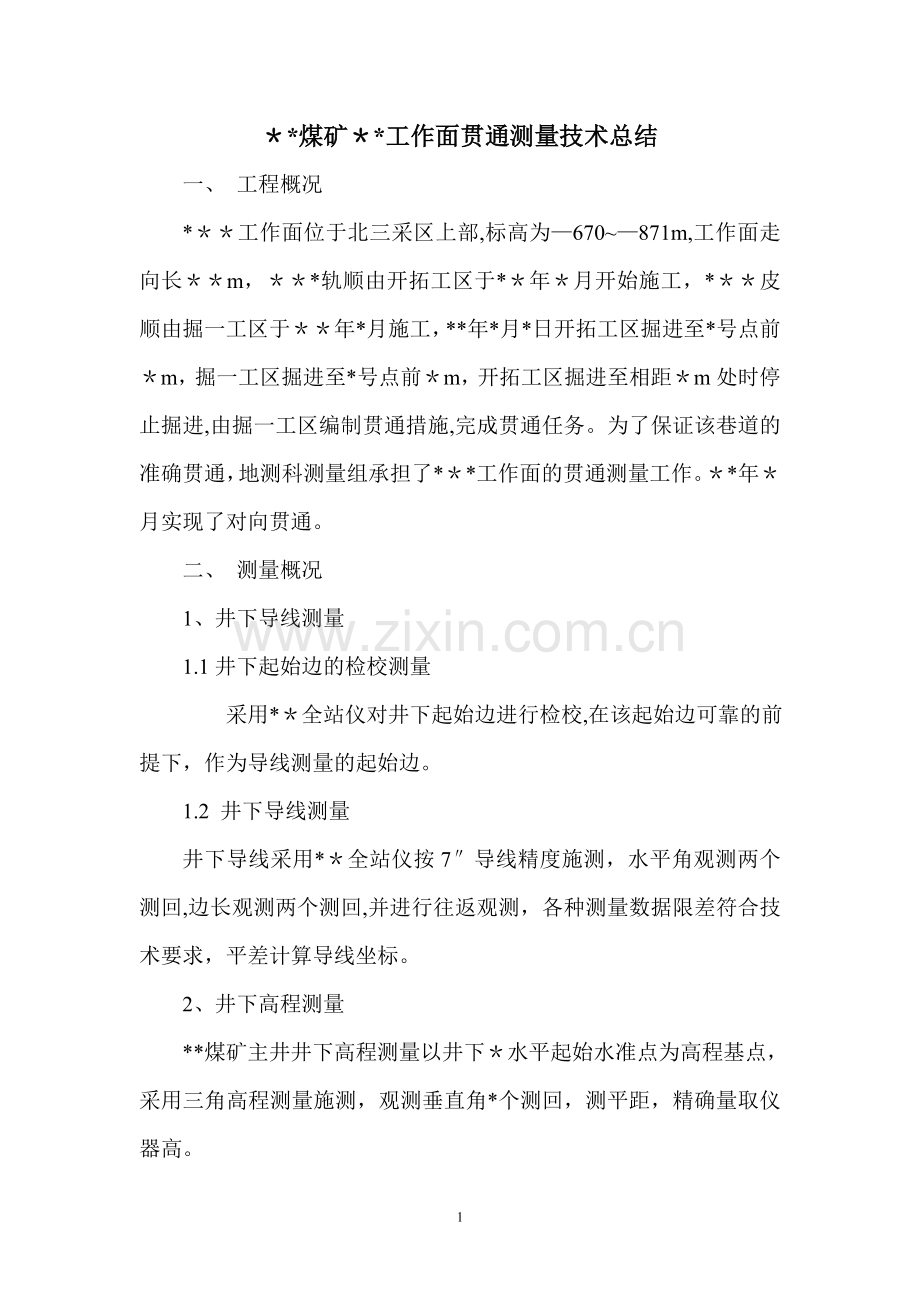

＊*煤矿＊*工作面贯通测量技术总结
一、 工程概况
*＊＊工作面位于北三采区上部,标高为—670~—871m,工作面走向长＊＊m，＊＊*轨顺由开拓工区于*＊年＊月开始施工，*＊＊皮顺由掘一工区于＊＊年*月施工，**年*月*日开拓工区掘进至*号点前＊m，掘一工区掘进至*号点前＊m，开拓工区掘进至相距＊m处时停止掘进,由掘一工区编制贯通措施,完成贯通任务。为了保证该巷道的准确贯通，地测科测量组承担了*＊*工作面的贯通测量工作。＊*年＊月实现了对向贯通。
二、 测量概况
1、井下导线测量
1.1井下起始边的检校测量
采用*＊全站仪对井下起始边进行检校,在该起始边可靠的前提下，作为导线测量的起始边。
1.2 井下导线测量
井下导线采用*＊全站仪按7″导线精度施测，水平角观测两个测回,边长观测两个测回,并进行往返观测，各种测量数据限差符合技术要求，平差计算导线坐标。
2、井下高程测量
**煤矿主井井下高程测量以井下＊水平起始水准点为高程基点，采用三角高程测量施测，观测垂直角*个测回，测平距，精确量取仪器高。

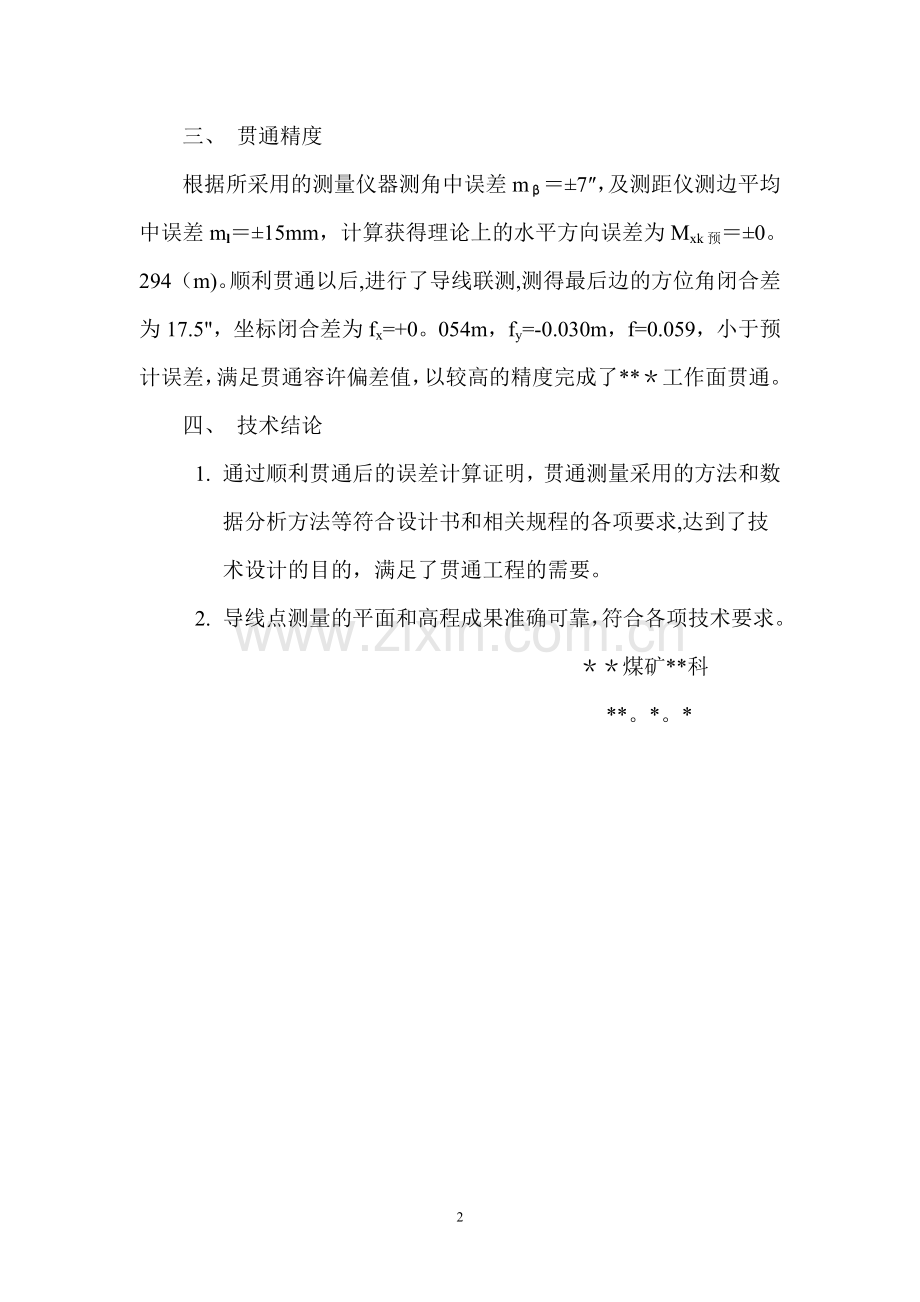

三、 贯通精度
根据所采用的测量仪器测角中误差mβ＝±7″，及测距仪测边平均中误差ml＝±15mm，计算获得理论上的水平方向误差为Mxk预＝±0。294（m)。顺利贯通以后,进行了导线联测,测得最后边的方位角闭合差为17.5"，坐标闭合差为fx=+0。054m，fy=-0.030m，f=0.059，小于预计误差，满足贯通容许偏差值，以较高的精度完成了**＊工作面贯通。
四、 技术结论
1. 通过顺利贯通后的误差计算证明，贯通测量采用的方法和数据分析方法等符合设计书和相关规程的各项要求,达到了技术设计的目的，满足了贯通工程的需要。
2. 导线点测量的平面和高程成果准确可靠，符合各项技术要求。
＊＊煤矿**科
**。*。*
