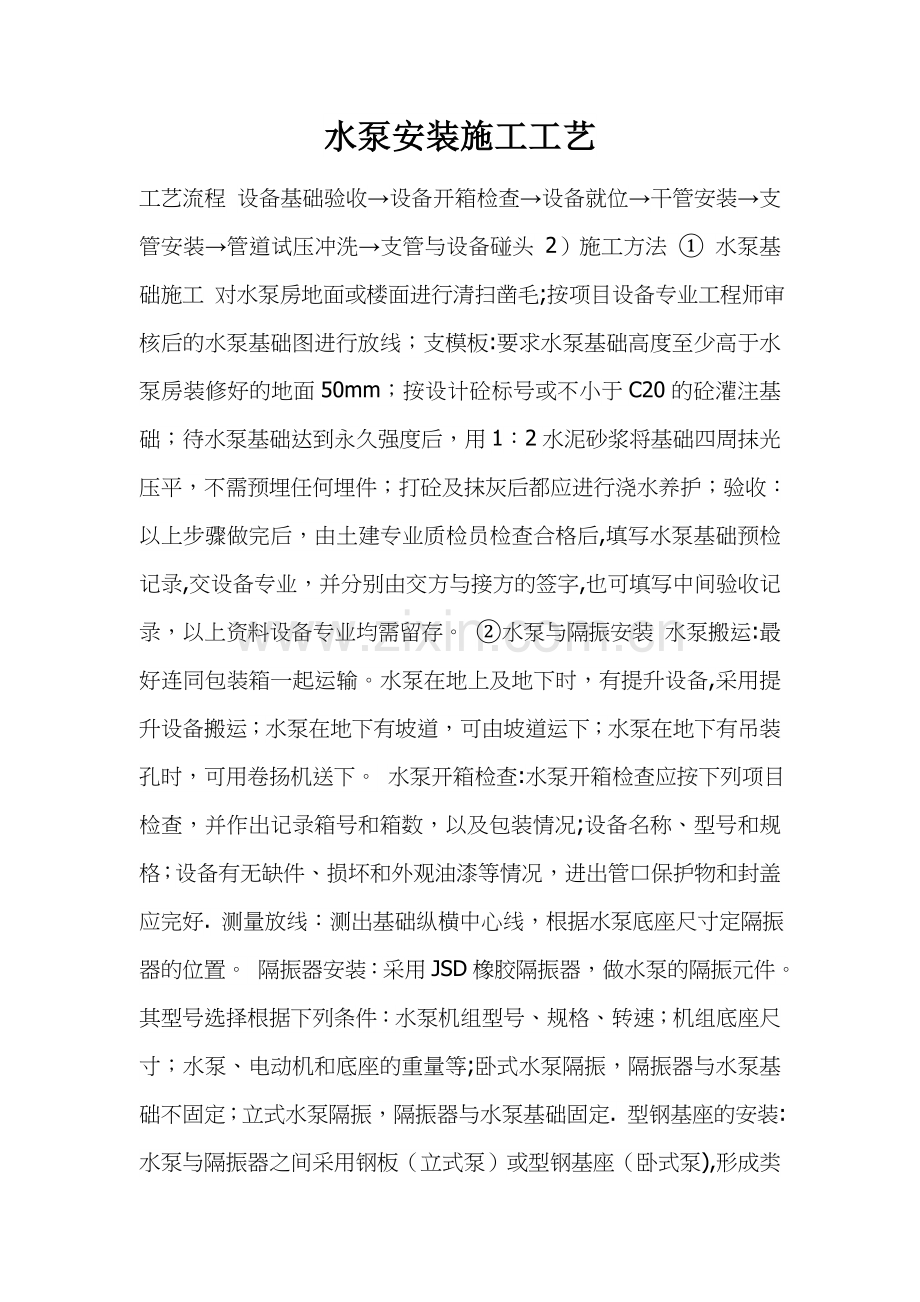

水泵安装施工工艺.doc

水泵安装施工工艺工艺流程 设备基础验收设备开箱检查设备就位干管安装支管安装管道试压冲洗支管与设备碰头 2）施工方法 水泵基础施工 对水泵房地面或楼面进行清扫凿毛;按项目设备专业工程师审核后的水泵基础图进行放线；支模板:要求水泵基础高度至少高于水泵房装修好的地面50mm；按设计砼标号或不小于C20的砼灌注基础；待水泵基础达到永久强度后，用1：2水泥砂浆将基础四周抹光压平，不需预埋任何埋件；打砼及抹灰后都应进行浇水养护；验收：以上步骤做完后，由土建专业质检员检查合格后,填写水泵基础预检记录,交设备专业，并分别由交方与接方的签字,也可填写中间验收记录，以上资料设备专业均需留存。 水泵与隔振安装 水泵搬运:最好连同包装箱一起运输。水泵在地上及地下时，有提升设备,采用提升设备搬运；水泵在地下有坡道，可由坡道运下；水泵在地下有吊装孔时，可用卷扬机送下。 水泵开箱检查:水泵开箱检查应按下列项目检查，并作出记录箱号和箱数，以及包装情况;设备名称、型号和规格；设备有无缺件、损坏和外观油漆等情况，进出管口保护物和封盖应完好. 测量放线：测出基础纵横中心线，根据水泵底座尺寸定隔振器的位置。 隔振器安装：采用JSD橡胶隔振器，做水泵的隔振元件。其型号选择根据下列条件：水泵机组型号、规格、转速；机组底座尺寸；水泵、电动机和底座的重量等;卧式水泵隔振，隔振器与水泵基础不固定；立式水泵隔振，隔振器与水泵基础固定. 型钢基座的安装:水泵与隔振器之间采用钢板（立式泵）或型钢基座（卧式泵),形成类似砼减振板的惰性块。型钢基座上面与水泵用螺栓连接,下面与隔振器连接，螺栓上下必须垫平垫与弹簧垫片,安装后，调型钢基座水平。 水泵安装：水泵就位前应做下列复查:基础、型钢基座平面位置和标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，水泵进出口管口保护物和封盖，如失去保护作用,水泵应解体检查；盘车应灵活,无阻滞、卡住现象，无异常声音。 用倒链将水泵吊至型钢支架上，将水泵底座与型钢支架用螺栓连接,螺栓下必须垫平垫与弹簧垫片。然后测定水泵的水平度，把水平尺放在水泵轴上，测量轴向水平;或把水平尺放在底座加工面上或出口法兰面上，测量纵向、横向水平；或用吊垂线的方法，测量水泵进口的法兰垂直平面与垂线是否平行,并要测电机与水泵连接处的同心度。调平后出口及外观进行有效保护，等待配管。 管道隔振安装 管道隔振是在水泵进、出水管上安装可曲挠橡胶接头、不锈钢软管或泵补偿器。由于不锈钢软管及泵补偿器等金属元件具有极好的位移补偿功能，欠缺横向和角度位移功能，因而欠缺隔振功能。在一般情况下优先选用橡胶可曲挠接头.只在水质要求极高的情况下，选择不锈钢软管或泵补偿器，并且需经详细设计. 在水泵进水管上可优先选择可曲挠偏心异径橡胶接头，可曲挠橡胶接头.(按序选择） 在水泵出水管上可优先选择可曲挠同心异径橡胶接头，可曲挠橡胶接头,可曲挠橡胶弯头.（按序选择)可曲挠橡胶管道配件按接口方式区分有法兰连接和螺纹连接。按结构形式区分有单球体、双球体、多球体、弯球体等。 （2）质量控制控制措施 设备专业工程师必须重视水泵房施工,对水泵基础位置、标高审核后方可施工。主要核对水池管口标高与水泵安装与隔振设置是否相符。 设备工程师应做详细的技术交底，交给施工负责人。 操作人需按交底施工,把水泵房做为重点机房施工,防止盲目施工。 应选择合格生产厂家的JSD橡胶隔振器及可曲挠橡胶接头。 做好设备、管材、配件的成品保护，防止污染。） 多组水泵布置时，同型号的要排到一起，间距相等，多组水泵配管应横竖对正,保证整体机房的美观.
