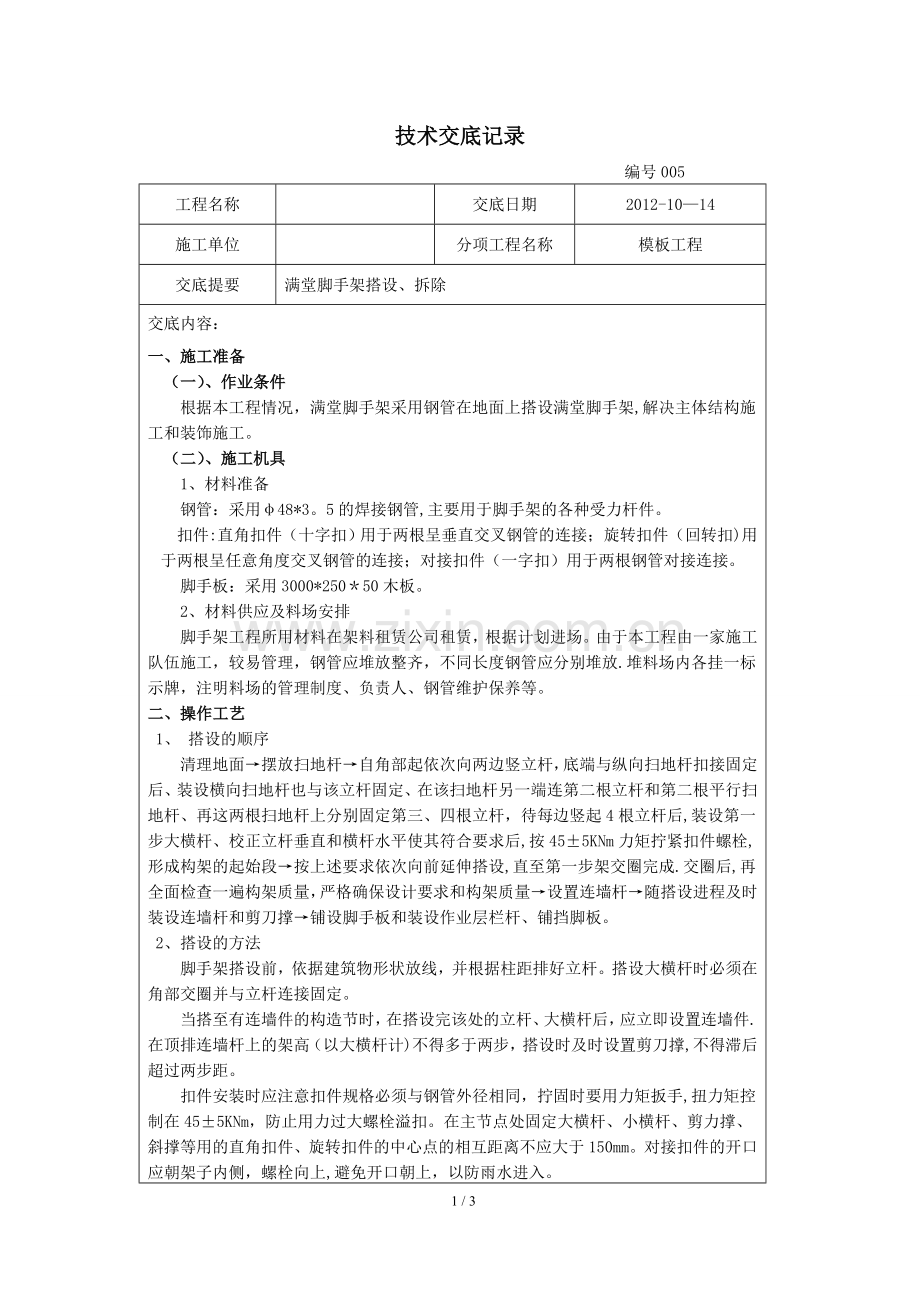

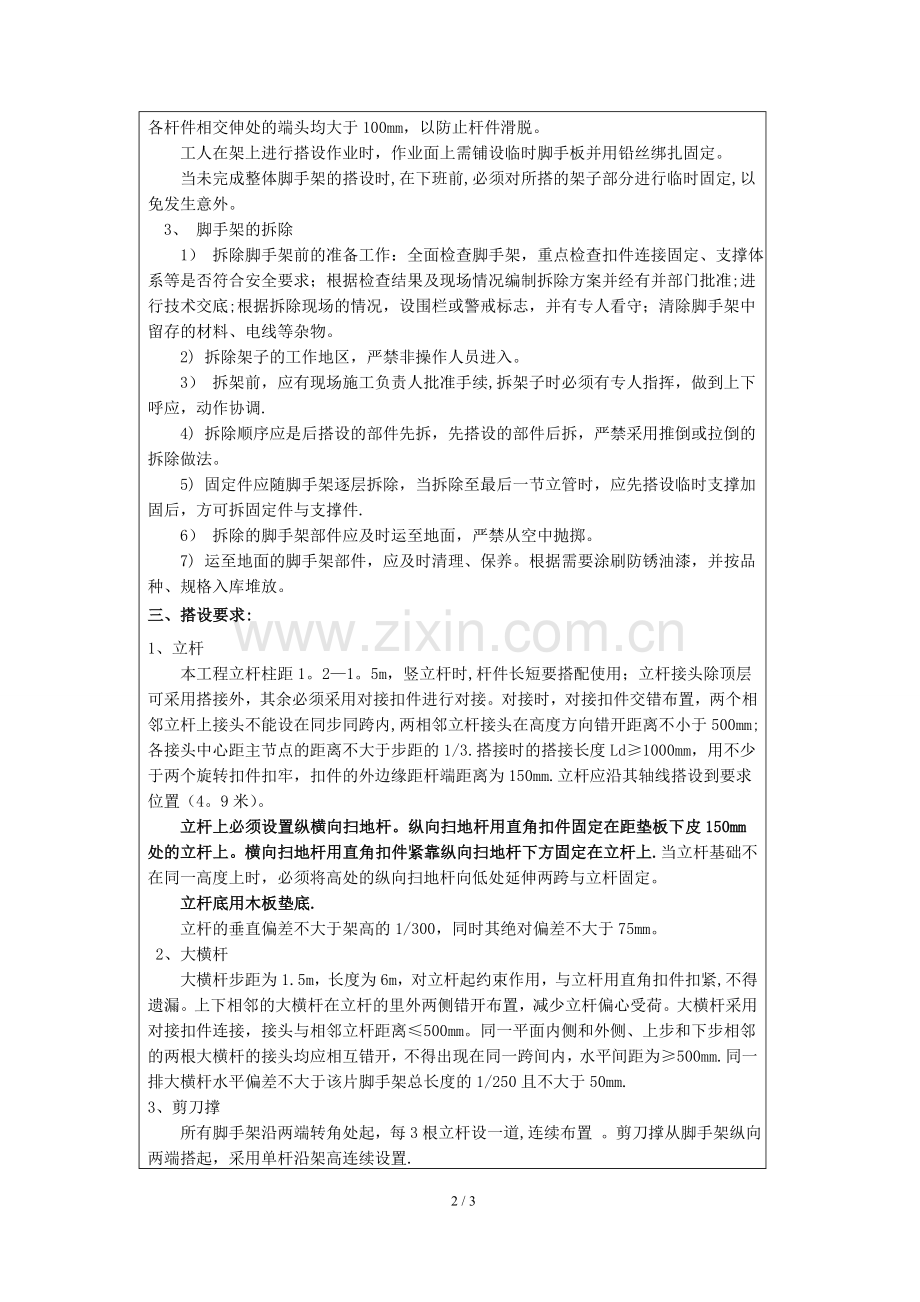

技术交底记录 编号005 工程名称交底日期2012-1014施工单位分项工程名称模板工程交底提要满堂脚手架搭设、拆除交底内容：一、施工准备（一）、作业条件根据本工程情况，满堂脚手架采用钢管在地面上搭设满堂脚手架,解决主体结构施工和装饰施工。（二）、施工机具1、材料准备钢管：采用48*3。5的焊接钢管,主要用于脚手架的各种受力杆件。扣件:直角扣件（十字扣）用于两根呈垂直交叉钢管的连接；旋转扣件（回转扣)用于两根呈任意角度交叉钢管的连接；对接扣件（一字扣）用于两根钢管对接连接。脚手板：采用3000*25050木板。2、材料供应及料场安排脚手架工程所用材料在架料租赁公司租赁，根据计划进场。由于本工程由一家施工队伍施工，较易管理，钢管应堆放整齐，不同长度钢管应分别堆放.堆料场内各挂一标示牌，注明料场的管理制度、负责人、钢管维护保养等。二、操作工艺1、 搭设的顺序 清理地面摆放扫地杆自角部起依次向两边竖立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆也与该立杆固定、在该扫地杆另一端连第二根立杆和第二根平行扫地杆、再这两根扫地杆上分别固定第三、四根立杆，待每边竖起4根立杆后,装设第一步大横杆、校正立杆垂直和横杆水平使其符合要求后,按455KNm力矩拧紧扣件螺栓,形成构架的起始段按上述要求依次向前延伸搭设,直至第一步架交圈完成.交圈后,再全面检查一遍构架质量，严格确保设计要求和构架质量设置连墙杆随搭设进程及时装设连墙杆和剪刀撑铺设脚手板和装设作业层栏杆、铺挡脚板。2、搭设的方法脚手架搭设前，依据建筑物形状放线，并根据柱距排好立杆。搭设大横杆时必须在角部交圈并与立杆连接固定。当搭至有连墙件的构造节时，在搭设完该处的立杆、大横杆后，应立即设置连墙件.在顶排连墙杆上的架高（以大横杆计)不得多于两步，搭设时及时设置剪刀撑,不得滞后超过两步距。扣件安装时应注意扣件规格必须与钢管外径相同，拧固时要用力矩扳手,扭力矩控制在455KNm，防止用力过大螺栓溢扣。在主节点处固定大横杆、小横杆、剪力撑、斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件的开口应朝架子内侧，螺栓向上,避免开口朝上，以防雨水进入。各杆件相交伸处的端头均大于100mm，以防止杆件滑脱。工人在架上进行搭设作业时，作业面上需铺设临时脚手板并用铅丝绑扎固定。当未完成整体脚手架的搭设时,在下班前,必须对所搭的架子部分进行临时固定,以免发生意外。 3、 脚手架的拆除 1） 拆除脚手架前的准备工作：全面检查脚手架，重点检查扣件连接固定、支撑体系等是否符合安全要求；根据检查结果及现场情况编制拆除方案并经有并部门批准;进行技术交底;根据拆除现场的情况，设围栏或警戒标志，并有专人看守；清除脚手架中留存的材料、电线等杂物。 2) 拆除架子的工作地区，严禁非操作人员进入。 3） 拆架前，应有现场施工负责人批准手续,拆架子时必须有专人指挥，做到上下呼应，动作协调. 4) 拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法。 5) 固定件应随脚手架逐层拆除，当拆除至最后一节立管时，应先搭设临时支撑加固后，方可拆固定件与支撑件. 6） 拆除的脚手架部件应及时运至地面，严禁从空中抛掷。7) 运至地面的脚手架部件，应及时清理、保养。根据需要涂刷防锈油漆，并按品种、规格入库堆放。三、搭设要求:1、立杆本工程立杆柱距1。21。5m，竖立杆时,杆件长短要搭配使用；立杆接头除顶层可采用搭接外，其余必须采用对接扣件进行对接。对接时，对接扣件交错布置，两个相邻立杆上接头不能设在同步同跨内,两相邻立杆接头在高度方向错开距离不小于500mm;各接头中心距主节点的距离不大于步距的1/3.搭接时的搭接长度Ld1000mm，用不少于两个旋转扣件扣牢，扣件的外边缘距杆端距离为150mm.立杆应沿其轴线搭设到要求位置（4。9米）。立杆上必须设置纵横向扫地杆。纵向扫地杆用直角扣件固定在距垫板下皮150mm处的立杆上。横向扫地杆用直角扣件紧靠纵向扫地杆下方固定在立杆上.当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸两跨与立杆固定。立杆底用木板垫底.立杆的垂直偏差不大于架高的1/300，同时其绝对偏差不大于75mm。2、大横杆大横杆步距为1.5m，长度为6m，对立杆起约束作用，与立杆用直角扣件扣紧,不得遗漏。上下相邻的大横杆在立杆的里外两侧错开布置，减少立杆偏心受荷。大横杆采用对接扣件连接，接头与相邻立杆距离500mm。同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，水平间距为500mm.同一排大横杆水平偏差不大于该片脚手架总长度的1/250且不大于50mm. 3、剪刀撑所有脚手架沿两端转角处起，每3根立杆设一道,连续布置 。剪刀撑从脚手架纵向两端搭起，采用单杆沿架高连续设置. 剪刀撑斜杆用旋转扣件扣在小横杆伸出端上，旋转扣件中心距主节点的距离不得大于150mm。斜杆与水平面的夹角为45。斜杆的接头除顶层可以采用搭接外，其余各接头均采用对接扣件连接。4、脚手板脚手板采用木脚手板,对接平铺设置在三根均匀分布大横杆上,在架子宽度内全部铺严、铺满，并沿脚手板内外两侧通长设不小于180mm高挡脚板，脚手板平面内侧离墙间距不大于200mm。脚手板用8铅丝与大横杆（挡脚板为立杆）绑扎牢固，不得在人行走时滑动，严禁出现端头超出支撑横杆150mm的探头板。5、连墙杆靠近主节点设置，偏离主节点的距离不得大于300mm，从底步第一根大横杆处开始设置,间距：竖向为每层，横向为4。5米.脚手架与建筑物的连接点,遇柱与柱锚固；无柱时,在梁或外挑板上予埋22的钢筋环,将连墙杆与之连接见下图2。本工程连墙杆采用刚性连接,严禁使用仅有拉筋的柔性连墙件.连墙杆应呈水平设置,当不能水平设置时，与脚手架连接的一端应下斜连接,禁止采用上斜连接。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接收的单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。 3 / 3
