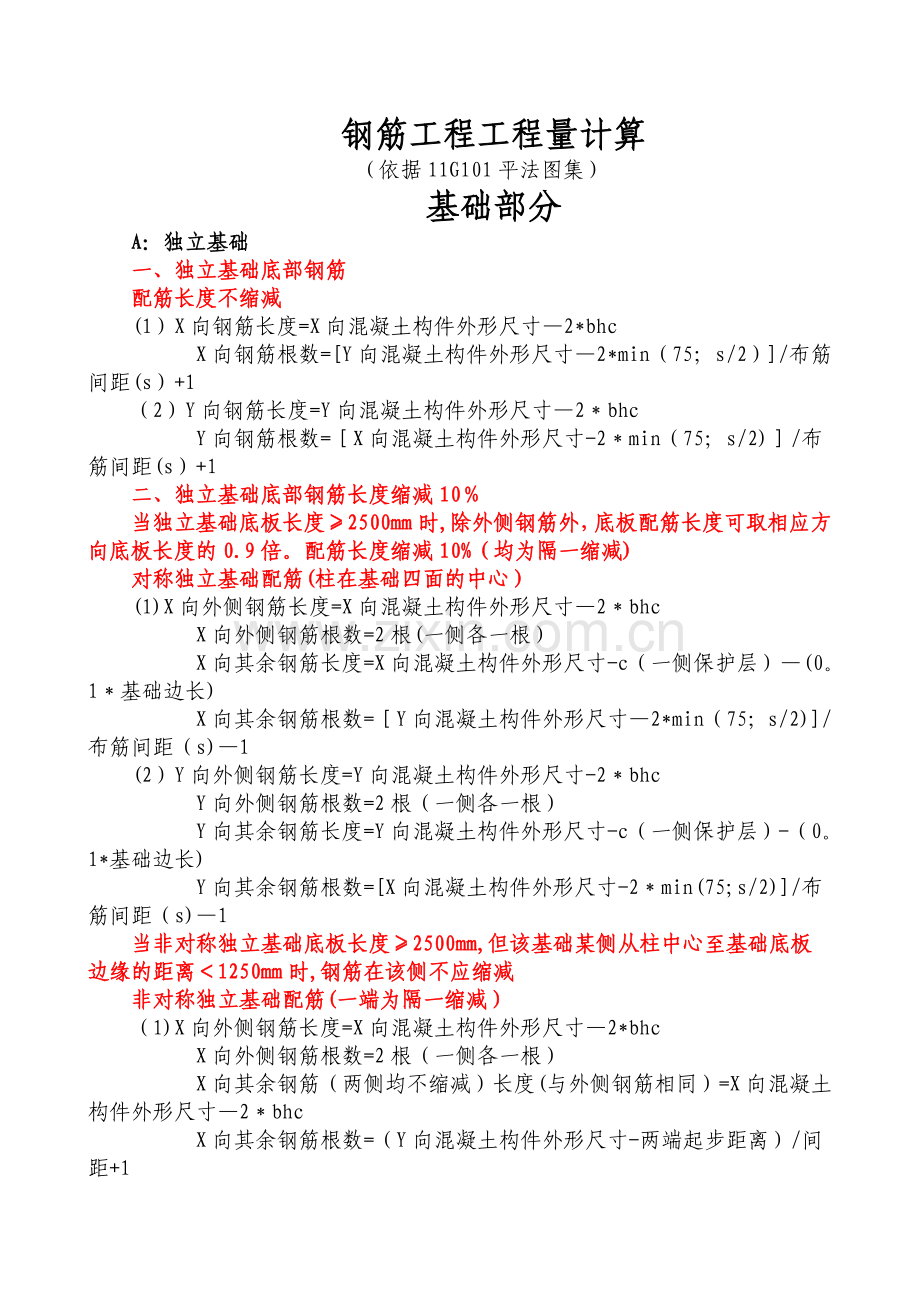

钢筋工程工程量计算
（依据11G101平法图集）
基础部分
A：独立基础
一、独立基础底部钢筋
配筋长度不缩减
(1）X向钢筋长度=X向混凝土构件外形尺寸—2*bhc
X向钢筋根数=[Y向混凝土构件外形尺寸—2*min（75；s/2）]/布筋间距(s）+1
（2）Y向钢筋长度=Y向混凝土构件外形尺寸—2＊bhc
Y向钢筋根数=［X向混凝土构件外形尺寸-2＊min（75；s/2)］/布筋间距(s）+1
二、独立基础底部钢筋长度缩减10％
当独立基础底板长度≥2500mm时,除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍。配筋长度缩减10%（均为隔一缩减)
对称独立基础配筋(柱在基础四面的中心）
(1)X向外侧钢筋长度=X向混凝土构件外形尺寸—2＊bhc
X向外侧钢筋根数=2根(一侧各一根）
X向其余钢筋长度=X向混凝土构件外形尺寸-c（一侧保护层）—(0。1＊基础边长)
X向其余钢筋根数=［Y向混凝土构件外形尺寸—2*min（75；s/2)]/布筋间距（s)—1
(2）Y向外侧钢筋长度=Y向混凝土构件外形尺寸-2＊bhc
Y向外侧钢筋根数=2根（一侧各一根）
Y向其余钢筋长度=Y向混凝土构件外形尺寸-c（一侧保护层）-（0。1*基础边长)
Y向其余钢筋根数=[X向混凝土构件外形尺寸-2＊min(75;s/2)]/布筋间距（s)—1
当非对称独立基础底板长度≥2500mm,但该基础某侧从柱中心至基础底板边缘的距离＜1250mm时,钢筋在该侧不应缩减
非对称独立基础配筋(一端为隔一缩减）
（1)X向外侧钢筋长度=X向混凝土构件外形尺寸—2*bhc
X向外侧钢筋根数=2根（一侧各一根）
X向其余钢筋（两侧均不缩减）长度(与外侧钢筋相同）=X向混凝土构件外形尺寸—2＊bhc
X向其余钢筋根数=（Y向混凝土构件外形尺寸-两端起步距离）/间距+1

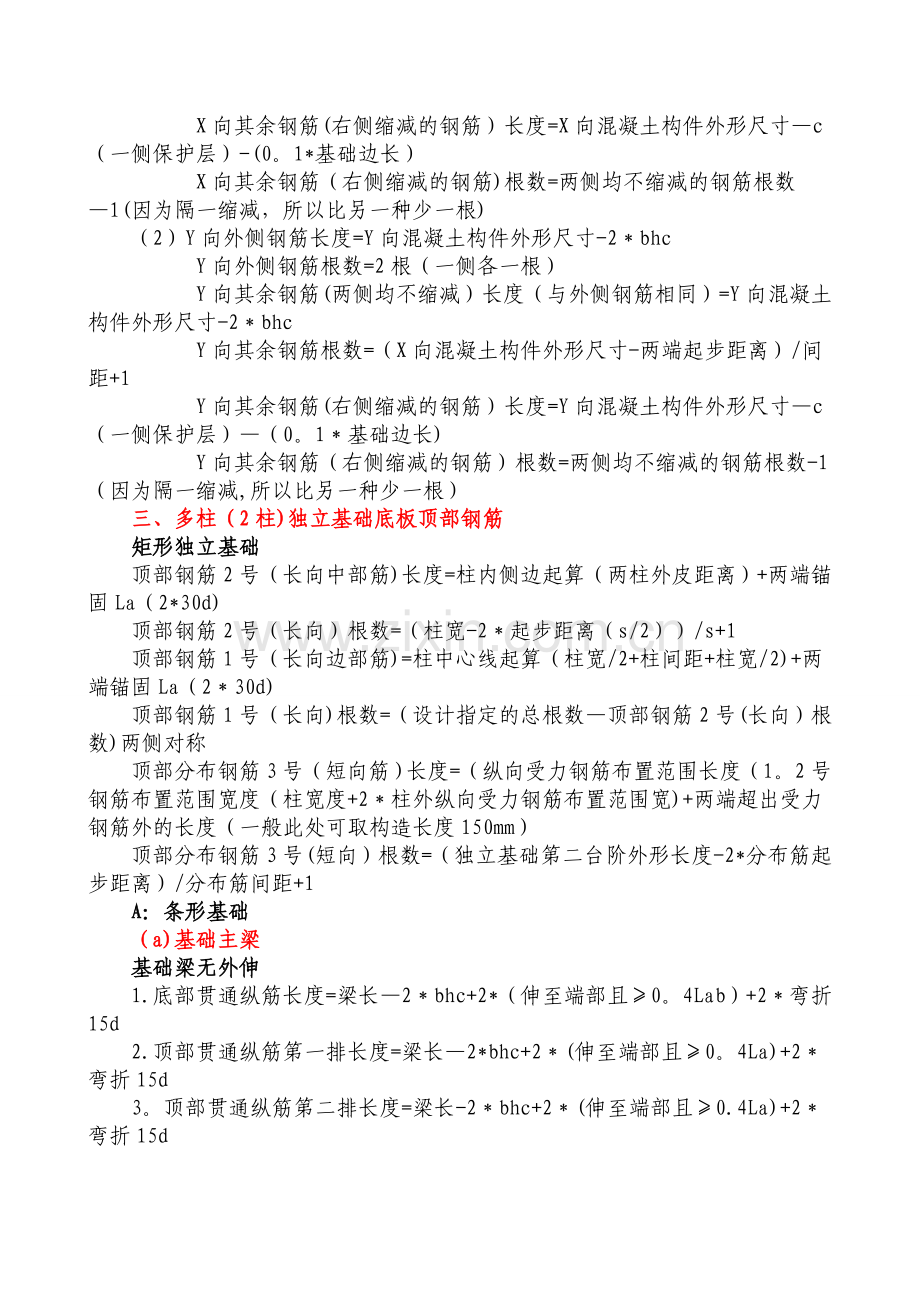

X向其余钢筋(右侧缩减的钢筋）长度=X向混凝土构件外形尺寸—c（一侧保护层）-(0。1*基础边长）
X向其余钢筋（右侧缩减的钢筋)根数=两侧均不缩减的钢筋根数—1(因为隔一缩减，所以比另一种少一根)
（2）Y向外侧钢筋长度=Y向混凝土构件外形尺寸-2＊bhc
Y向外侧钢筋根数=2根（一侧各一根）
Y向其余钢筋(两侧均不缩减）长度（与外侧钢筋相同）=Y向混凝土构件外形尺寸-2＊bhc
Y向其余钢筋根数=（X向混凝土构件外形尺寸-两端起步距离）/间距+1
Y向其余钢筋(右侧缩减的钢筋）长度=Y向混凝土构件外形尺寸—c（一侧保护层）—（0。1＊基础边长)
Y向其余钢筋（右侧缩减的钢筋）根数=两侧均不缩减的钢筋根数-1（因为隔一缩减,所以比另一种少一根）
三、多柱（2柱)独立基础底板顶部钢筋
矩形独立基础
顶部钢筋2号（长向中部筋)长度=柱内侧边起算（两柱外皮距离）+两端锚固La（2*30d)
顶部钢筋2号（长向）根数=（柱宽-2＊起步距离（s/2））/s+1
顶部钢筋1号（长向边部筋)=柱中心线起算（柱宽/2+柱间距+柱宽/2)+两端锚固La（2＊30d)
顶部钢筋1号（长向)根数=（设计指定的总根数—顶部钢筋2号(长向）根数)两侧对称
顶部分布钢筋3号（短向筋）长度=（纵向受力钢筋布置范围长度（1。2号钢筋布置范围宽度（柱宽度+2＊柱外纵向受力钢筋布置范围宽)+两端超出受力钢筋外的长度（一般此处可取构造长度150mm）
顶部分布钢筋3号(短向）根数=（独立基础第二台阶外形长度-2*分布筋起步距离）/分布筋间距+1
A：条形基础
（a)基础主梁
基础梁无外伸
1.底部贯通纵筋长度=梁长—2＊bhc+2*（伸至端部且≥0。4Lab）+2＊弯折15d
2.顶部贯通纵筋第一排长度=梁长—2*bhc+2＊(伸至端部且≥0。4La)+2＊弯折15d
3。顶部贯通纵筋第二排长度=梁长-2＊bhc+2＊(伸至端部且≥0.4La)+2＊弯折15d
4。 底部非贯通筋长度=（Ln/3（(梁长—2*bhc)/3）+伸至端部且≥0.4Lab）+弯折15d
（梁包柱侧腋尺寸为50mm）
ln—两邻跨跨度的较大值
基础梁等截面外伸
1。底部贯通纵筋长度=梁长—2*bhc+2*伸至外伸尽端+2*弯折12d
2。顶部贯通纵筋第一排长度=梁长-2＊bhc+2＊伸至外伸尽端+2＊弯折12d
3。顶部贯通纵筋第二排长度=梁长-2＊bhc+2*柱内侧起La
4.1底部非贯通筋位于上排长度=（Ln/3（(梁长—2＊bhc）/3）+伸至端部
4。2底部非贯通筋位于下排（与贯通筋是一排）长度=(Ln/3（(梁长-2*bhc）/3)+伸至端部弯折12d
基础梁变截面外伸
1。底部贯通纵筋长度=梁长-2*bhc+2＊伸至外伸尽端+2＊弯折12d
2。顶部贯通纵筋第一排长度=梁长-2＊bhc+2*伸至外伸尽端（在外伸段按斜长计算）+2＊弯折12d
3。顶部贯通纵筋第二排长度=梁长—2＊bhc+2＊柱内侧起La
4。1底部非贯通筋位于上排长度=（Ln/3(（梁长—2＊bhc）/3)+伸至端部
4.2底部非贯通筋位于下排(与贯通筋是一排)长度=（Ln/3（（梁长—2*bhc）/3)+伸至端部弯折12d
柱两边梁宽度相同中间柱下区域非贯通筋
1底部非贯通筋位于上排长度=2＊(Ln/3（（梁长-2*bhc)/3）+柱宽（外尺寸）
柱两边梁宽度不相同中间柱下区域非贯通筋(左宽或右宽）
1底部非贯通筋位于上排长度=2＊（Ln跨度值）/3（（梁长—2*bhc）/3)+hc柱宽（外尺寸)
2.底部右边宽出部分非贯通筋=右1＊［Ln/3；且≥l′n（伸出跨跨度值）]+锚长≥La(但直锚长度≥La时可不弯钩.
3。底部左边宽出部分非贯通筋=左1＊l′n(伸出跨跨度值）+锚长≥La（但直锚长度≥La时可不弯钩.
宽出部位纵筋伸至柱尽端钢筋内侧弯折15D且≥La。直锚长度≥La可不弯钩。
l′n——(伸出跨跨度值）
柱两边基础梁梁底有高差（高差坡度根据场地可取30°、45°、60°，计算钢筋时可按45°计算)。（右侧梁高）
1。底部第一排两段纵筋长度=梁长-2＊bhc+2＊伸至外伸尽端+2＊弯折12d+右段变高度处（伸至角柱或边柱左边）+左段变高度处（高差(斜长）+La(从垫层下皮算起）—左段的起点与右段的起点之间距离（本条应按具体图纸计算)
1。底部第二排两段纵筋长度=梁长-2*bhc+2＊伸至外伸尽端+2*弯折12d+右段变高度处（伸至角柱或边柱左边）+左段变高度处（高差(斜长)+La（从垫层下皮算起)—左段的起点与右段的起点之间距离（本条应按具体图纸计算）
2。顶部贯通纵筋第一排长度=梁长—2＊bhc+2＊伸至外伸尽端+2*弯折12d
3。顶部贯通纵筋第二排长度=梁长-2＊bhc+2*柱内侧起La
柱两边基础梁梁底、梁顶均有高差(高差坡度根据场地可取30°、45°、60°，计算钢筋时可按45°计算)。（右侧梁高）
1.底部两段纵筋长度=梁长—2＊bhc+2＊伸至外伸尽端+2*弯折12d+右段变高度处（伸至角柱或边柱左边)+左段变高度处（高差（斜长）+La（从垫层下皮算起）（本条应按具体图纸计算）
2。顶部纵筋第一排左段长度=梁左段长（尽端至柱左边）-1＊bhc+锚固长度La
3。顶部纵筋第一排右段长度=梁右段长（尽端至柱右边)-1*bhc+[(伸至左侧腋—保护层)+（弯至低梁（左梁）上皮+低梁内La）］
4。顶部纵筋第二排左段长度=梁左段长(尽端至柱左边）-1＊bhc+锚固长度La
5.顶部纵筋第二排右段长度=梁右段长（尽端至柱右边)—1＊bhc+［(伸至第一排钢筋弯折内侧+弯折15d)；当直段长度≥La时可不弯折］
柱两边基础梁梁顶有高差。(右侧梁高）
1。底部贯通纵筋长度=梁长—2＊bhc+2*伸至外伸尽端+2*弯折12d
2.顶部纵筋第一排左段长度=梁左段长（尽端至柱左边)—1＊bhc+锚固长度La
3。顶部纵筋第一排右段长度=梁右段长(尽端至柱右边）-1＊bhc+［（伸至左侧腋-保护层)+（弯至低梁(左梁)上皮+低梁内La)]
4.顶部纵筋第二排左段长度=梁左段长（尽端至柱左边)—1＊bhc+锚固长度La
5.顶部纵筋第二排右段长度=梁右段长（尽端至柱右边)-1＊bhc+[(伸至第一排钢筋弯折内侧+弯折15d）;当直段长度≥La时可不弯折］
柱两边梁宽不同
1。底部贯通纵筋长度=梁长—2＊bhc+2＊伸至外伸尽端+2＊弯折15d
底部宽出部位纵筋伸至柱尽端钢筋内侧弯折15D且≥0。4Lab.直锚长度≥La可不弯钩.
2.顶部贯通纵筋第一排长度=梁长—2＊bhc+2＊伸至外伸尽端+2*弯折15d
顶部宽出部位纵筋伸至柱尽端钢筋内侧弯折15D且≥La.直锚长度≥La可不弯钩。
基础梁侧部构造筋(不分抗扭与构造均为构造筋）
1。十字相交的基础梁，相交部位有柱，有梁包腋：侧面构造钢筋长度=侧面构造纵筋其余长度+锚入梁包柱侧腋内15d
2。十字相交的基础梁，相交部位无柱:侧面构造钢筋长度=侧面构造纵筋其余长度+锚入交叉梁内15d
3。丁字相交的基础梁，相交部位无柱:横梁外侧面构造钢筋长度=侧面构造纵筋长度+两端锚固值。
4.丁字相交的基础梁,相交部位无柱：横梁内侧面构造钢筋长度=侧面构造纵筋其余长度+锚入交叉梁内15d
基础梁梁高加腋筋
1。基础梁梁高加腋筋长度=柱宽+2＊［（加腋长2+加腋高2)开平方；加腋斜长］+2*［La（锚入基础内长度）］
2。根数=基础梁顶部第一排纵筋根数—1
基础梁与柱结合部侧加腋筋:基础梁十字交叉（四面有腋)
1。直径≥12且不小于柱箍筋直径,间距与箍筋间距相同:长度=侧腋边长+2＊［La（外边第一根垂直分布筋（分布筋规格为Ф8间距200)起伸至斜对边基础梁内侧弯折12d)]（四边相同）
侧加腋筋根数=［(梁高—（2＊bhc)-2*起步距离）/ 侧加腋筋间距（箍筋间距)]+1
2。分布筋高度(长度)=侧加腋筋分布范围+2*超出侧加腋筋分布范围（可按侧加腋筋间距/2计算）
分布筋根数=(侧腋边长/分布筋间距200）+1
基础梁与柱结合部侧加腋筋:基础梁丁字交叉（两面短腋、一面长腋）
1。1直径≥12且不小于柱箍筋直径，间距与箍筋间距相同：短腋侧长度=侧腋边长+2＊［La（外边第一根垂直分布筋（分布筋规格为Ф8间距200)起伸至斜对边基础梁内侧弯折12d）］ （两边相同)
1。2直径≥12且不小于柱箍筋直径,间距与箍筋间距相同：长腋侧长度=侧腋边长(一个长腋+2＊短腋)+2＊［La(外边第一根垂直分布筋（分布筋规格为Ф8间距200)起伸至斜对边基础梁内侧弯折12d）］
侧加腋筋根数=［(梁高-（2＊bhc）—2＊起步距离)/ 侧加腋筋间距(箍筋间距）］+1
2。分布筋高度（长度)=侧加腋筋分布范围+2＊超出侧加腋筋分布范围（可按侧加腋筋间距/2计算）
分布筋根数=（侧腋边长/分布筋间距200）+1
基础梁与柱结合部侧加腋筋：无外伸基础梁直角交叉（一面短腋、一面长腋)
1。直径≥12且不小于柱箍筋直径，间距与箍筋间距相同：短腋侧长度=侧腋边长+2＊[La（外边第一根垂直分布筋（分布筋规格为Ф8间距200）起伸至斜对边基础梁内侧弯折12d)］
1。2直径≥12且不小于柱箍筋直径,间距与箍筋间距相同:长腋侧长度=侧腋边长（两个长腋+2＊短腋）+2＊［La（外边第一根垂直分布筋（分布筋规格为Ф8间距200）起伸至斜对边基础梁内侧弯折12d）]
侧加腋筋根数=[（梁高—(2*bhc）-2＊起步距离)/ 侧加腋筋间距（箍筋间距）]+1
2.分布筋高度(长度）=侧加腋筋分布范围+2*超出侧加腋筋分布范围（可按侧加腋筋间距/2计算）
分布筋根数=(侧腋边长/分布筋间距200)+1
基础梁中心穿柱侧加腋筋：（两面长腋）
1.直径≥12且不小于柱箍筋直径，间距与箍筋间距相同：长腋侧长度=侧腋边长（两个长腋+2＊短腋）+2*［La(外边第一根垂直分布筋（分布筋规格为Ф8间距200）起伸至斜对边基础梁内侧弯折12d）]（两边相同)
侧加腋筋根数=［（梁高—（2*bhc）—2＊起步距离)/ 侧加腋筋间距(箍筋间距)］+1
2.分布筋高度（长度）=侧加腋筋分布范围+2*超出侧加腋筋分布范围(可按侧加腋筋间距/2计算）
分布筋根数=（侧腋边长/分布筋间距200)+1
基础梁偏心穿柱与柱结合部侧加腋筋：（两面短腋）
1.直径≥12且不小于柱箍筋直径，间距与箍筋间距相同：短腋侧长度=侧腋边长+2＊[La(外边第一根垂直分布筋（分布筋规格为Ф8间距200）起伸至斜对边基础梁内侧弯折12d）］（两边相同)
侧加腋筋根数=［（梁高-（2＊bhc）—2＊起步距离）/ 侧加腋筋间距（箍筋间距)]+1
2。分布筋高度（长度)=侧加腋筋分布范围+2＊超出侧加腋筋分布范围（可按侧加腋筋间距/2计算）
分布筋根数=(侧腋边长/分布筋间距200）+1
基础梁的架立筋(是连通两端非贯通筋的构造钢筋）
架立筋长度=梁净跨长-左端非贯通筋长度(LN（净跨长)/3+右端非贯通筋长度（LN(净跨长)/3+2*每端搭接长度(150mm）.
基础梁箍筋构造
1.伸出端箍筋起步距离从柱外皮起50mm。基础梁变截面外伸，梁高加腋位置,箍筋高度渐变.
2.节点区内箍筋按梁端箍筋设置。梁相交叉宽度内的箍筋按截面大高度较大的基础梁设置,同跨箍筋有两种时,各自设置范围按具体设计注写。
3.受拉搭接区域的箍筋间距,不大于搭接钢筋较小直径的5倍,且不大于100mm；受压搭接区域的箍筋间距,不大于搭接钢筋较小直径的10倍，且不大于200mm.
1：外大箍箍筋长=[b-2c（bhc）]*2+［h-2c(bhc)]＊2+[1.9d+max（10d；75）]*2
2：4肢箍中内小箍箍筋长度={［b-2c(bhc)—2＊角部钢筋半径—2＊最外层钢筋(外大箍钢筋）直径]/3+2*内小箍所箍角部钢筋半径+2＊内小箍钢筋直径｝＊2+[h—2c(bhc）]*2+［1。9d+max(10d;75)］＊2
3：6肢箍中内小箍箍筋长度={[b—2c(bhc）—2*角部钢筋半径—2＊最外层钢筋(外大箍钢筋)直径］/5+2*内小箍所箍角部钢筋半径+2＊内小箍钢筋直径｝*2+［h-2c(bhc)]*2+[1。9d+max（10d；75）］＊2
4：8肢箍中内小箍箍筋长度=｛［b—2c(bhc)-2*角部钢筋半径—2*最外层钢筋（外大箍钢筋）直径]/7+2*内小箍所箍角部钢筋半径+2＊内小箍钢筋直径}＊2+[h—2c（bhc）］＊2+［1。9d+max（10d；75）]*2
(b）基础次梁
基础次梁无外伸
1。底部贯通纵筋长度=梁长—2＊bhc+2＊ (伸至尽端+弯折15d).
2。顶部贯通纵筋第一排长度=梁长-2＊bhc+2＊（≥12d且至少到梁中线)
基础次梁等截面外伸
1。底部贯通纵筋长度=梁长—2＊bhc+2＊伸至尽端+12d(当Ln′+bb≤La时,应伸至端部+弯折15d）;从梁内边算起水平段长度由设计指定，（当设计按铰接时≥0。35Lab;当充分利用钢筋抗拉强度时≥0.6Lab .
2.顶部贯通纵筋第一排长度=梁长—2＊bhc+2*伸至外伸尽端+2＊弯折12d
3。1 底部非贯通筋位于上排长度=（Ln/3（(梁长—2＊bhc）/3）+伸至端部+2＊弯折12d
3。2 底部非贯通筋位于下排(与贯通筋是一排）长度=(Ln/3(（梁长—2*bhc）/3)+伸至端部弯折12d
3。2 底部非贯通筋位于第三排长度=（Ln/3（(梁长—2*bhc）/3）+伸至端部值由设计指定
基础次梁变截面外伸
1。底部贯通纵筋长度=梁长—2＊bhc+2*伸至尽端+12d （当Ln′+bb≥La时，应伸至端部弯折15d）；从梁内边算起水平段长度由设计指定，（当设计按铰接时≥0。35Lab；当充分利用钢筋抗拉强度时≥0。6Lab 。
2。顶部贯通纵筋第一排长度=梁长—2*bhc+2*伸至外伸尽端（在外伸段按斜长计算)+2＊弯折12d
3。顶部贯通纵筋第二排长度=梁长—2＊bhc+2*柱内侧起La
4。1 底部非贯通筋位于上排长度=（Ln/3（(梁长-2＊bhc）/3）+伸至端部
4。2 底部非贯通筋位于下排（与贯通筋是一排）长度=(Ln/3（（梁长-2＊bhc）/3)+伸至端部弯折12d
柱两边梁宽度不相同中间柱下区域非贯通筋(左、右宽）
宽出部位顶部各排纵筋伸至柱尽端钢筋内侧弯折15D且≥La。直锚长度≥La可不弯钩。
1 底部非贯通筋位于上排长度=2＊（Ln/3（(梁长—2*bhc）/3）+hc柱宽(外尺寸)
2. 底部右边宽出部分非贯通筋=右1＊(Ln/3)+（伸至尽端钢筋内侧弯折15d)≥La（但直段长度≥La时可不弯折。
3。 底部左边宽出部分非贯通筋=左、右1＊(Ln/3）+(伸至尽端钢筋内侧弯折15d）≥La（但直段长度≥La时可不弯折。
宽出部位底部各排纵筋伸至柱尽端钢筋内侧弯折15D且≥La。直锚长度≥La可不弯钩。
柱两边基础梁梁底有高差（高差坡度根据场地可取30°、45°、60°，计算钢筋时可按45°计算）。（右侧梁高）
1。底部第一排两段纵筋长度=梁长—2*bhc+2＊伸至外伸尽端+2＊弯折12d+右段变高度处（伸至主梁左边)+左段变高度处（高差（斜长）+La（从垫层下皮算起）—左段的起点与右段的起点之间距离（本条应按具体图纸计算)
1。底部第二排两段纵筋长度=梁长—2＊bhc+2＊伸至外伸尽端+2*弯折12d+右段变高度处(伸至主梁左边）+左段变高度处（高差（斜长）+La（从垫层下皮算起）-左段的起点与右段的起点之间距离（本条应按具体图纸计算）
2。顶部贯通纵筋第一排长度=梁长—2*bhc+2＊伸至外伸尽端+2*弯折12d
柱两边基础次梁梁底、梁顶均有高差(高差坡度根据场地可取30°、45°、60°，计算钢筋时可按45°计算)。（右侧梁高）
1.底部两段纵筋长度=梁长-2＊bhc+2＊伸至外伸尽端+2＊弯折12d+右段变高度处（伸至主梁左边)+左段变高度处（高差(斜长）+La(从垫层下皮算起）(本条应按具体图纸计算)
2。顶部纵筋左段长度=梁左段长（尽端至主梁左边）-1＊bhc+锚固长度La
3.顶部纵筋右段长度=梁右段长（尽端至主梁右边)—1＊bhc+［（伸至主梁左侧—保护层；且≥La）]
柱两边基础次梁梁顶有高差.(右侧梁高）
1.底部贯通纵筋长度=梁长-2*bhc+2＊伸至外伸尽端+2＊弯折12d
2。顶部纵筋左段长度=梁左段长（尽端至主梁左边）-1＊bhc+锚固长度≥La(至少到梁中线）
3。顶部纵筋右段长度=梁右段长(尽端至主梁右边）-1*bhc+［（伸至左侧边—保护层）+（弯折15d）］
柱两边梁宽不同
1。底部贯通纵筋长度=梁长-2*bhc+2＊伸至外伸尽端+2*弯折15d
底部宽出部位纵筋伸至柱尽端钢筋内侧弯折15D且≥0。6Lab。直锚长度≥La可不弯钩。
2。顶部贯通纵筋第一排长度=梁长—2＊bhc+2＊伸至外伸尽端+2＊弯折15d
顶部宽出部位纵筋伸至柱尽端钢筋内侧弯折15D且≥La.直锚长度≥La可不弯钩。
基础次梁JCL侧部构造筋(不分抗扭与构造均为构造筋)
1。十字相交的基础梁，相交部位有柱,有梁包腋：侧面构造钢筋长度=侧面构造纵筋其余长度+锚入梁包柱侧腋内15d
2. 十字相交的基础梁，相交部位无柱：侧面构造钢筋长度=侧面构造纵筋其余长度+锚入交叉梁内15d
3。 丁字相交的基础梁,相交部位无柱:横梁外侧面构造钢筋长度=侧面构造纵筋长度+两端锚固值。
4。 丁字相交的基础梁，相交部位无柱：横梁内侧面构造钢筋长度=侧面构造纵筋其余长度+锚入交叉梁内15d
基础次梁竖向加腋钢筋构造
1.1一侧加腋:基础次梁竖向加腋筋长度=腋斜长+1*[ La(锚入次梁内长度）]+1*［ La（锚入主梁内长度）］
1。2。根数=基础次梁宽度/加腋筋间距+1
1.3.加腋范围内箍筋应箍住加腋筋为渐变值构造。
2.1.两侧加腋：基础次梁竖向加腋筋长度=腋斜长+1＊［ La（锚入次梁内长度）］
2。2根数=基础次梁宽度/加腋筋间距+1
2。3.加腋范围内箍筋与基础梁的箍筋相同.箍筋高度为渐变值。（应箍住加腋筋）。
基础次梁等截面无外伸中间柱下区域非贯通筋
1底部非贯通筋位于上排长度=2＊（Ln（跨净跨长）/3;（（梁长—2＊bhc）/3)+柱宽（外尺寸）
基础次梁等截面外伸柱下区域非贯通筋
1底部非贯通筋位于上排长度=1*(L′n（外伸跨净跨长/3)）+柱宽(外尺寸）+1*（Ln(非外伸跨净跨长/3)且≥L′n）
基础次梁变截面外伸柱下区域非贯通筋
1底部非贯通筋位于上排长度=1＊（L′n（外伸跨净跨长/3)）+柱宽(外尺寸）+1*(Ln(非外伸跨净跨长/3）且≥L′n）
柱两边梁宽度不相同中间柱下区域非贯通筋（左宽或右宽）
1底部非贯通筋位于上排长度=2*(Ln跨度值)/3（(梁长-2＊bhc）/3)+hc柱宽（外尺寸)
2.底部右边宽出部分非贯通筋=右1＊［Ln/3；且≥l′n（伸出跨跨度值）］+锚长≥La(但直锚长度≥La时可不弯钩.
3。底部左边宽出部分非贯通筋=左1*l′n（伸出跨跨度值)+锚长≥La(但直锚长度≥La时可不弯钩。
宽出部位纵筋伸至柱尽端钢筋内侧弯折15D且≥La。直锚长度≥La可不弯钩。
l′n——（伸出跨跨度值)
基础次梁箍筋构造
1.靠近主梁处箍筋范围及间距按设计标注。
2。跨中箍筋范围内箍筋间距见设计标注。
3。但具体设计未标明时,基础次梁的外伸部位，按第一种箍筋设置。
（c）筏板式基础 （等待编制）
基础以上部分
一、梁
(1) 抗震框架梁
一、首跨钢筋的计算
1、上部贯通筋（通长筋)
上部贯通筋(上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
端支座负筋长度：第一排为Ln/3＋端支座锚固值；
第二排为Ln/4＋端支座锚固值；
第三排为Ln/5＋端支座锚固值。
3、下部钢筋
下部钢筋长度＝净跨长＋左右端支座锚固值
以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题:
1。直锚:支座宽≥Lae且≥0.5Hc＋5d，为直锚,取Max{Labe,0。5Hc＋5d ｝。
2.弯锚：钢筋的端支座锚固值＝支座宽≤Labe或≤0.5Hc＋5d，为弯锚,取Max｛Lae，支座宽度—保护层+15d }。
3。(机械锚固)锚板：伸至柱外侧纵筋内侧，且≥0。4Labe。
钢筋的中间支座锚固值＝Max{Lae,0。5Hc＋5d ｝
4、当hw≥450mm时,在梁的侧面应沿高度配置纵向构造钢筋(腰筋)；纵向构造钢筋，其垂直间距@应≤200mm。
1.构造钢筋:构造钢筋长度＝净跨长＋2×15d
2。抗扭钢筋：算法同贯通钢筋,搭接长度为Lle或Ll；锚固长度Lae或La，锚固方式同框架梁下部纵筋.
5、拉筋:（梁宽≤350拉筋直径6mm；梁宽≥350mm拉筋直径8mm）
拉筋长度：拉筋直径8mm以上时＝(梁宽－2×保护层)＋2×11。9d（抗震弯钩值）=拉筋水平长度+23。8d
拉筋直径8mm以下时＝（梁宽－2×保护层）＋2×1.9d+2×[取大值：10d；75mm］（抗震弯钩值)
拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数计算1：（箍筋根数/2）×（构造筋根数/2）；2：其间距按箍筋非加密区间距的2倍计算.
如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6.1多肢箍复合箍的外大箍筋
箍筋长度计算1。箍筋直径8mm以上时（梁宽－2×保护层＋梁高-2×保护层）＊2＋2×11。9d
2.箍筋直径8mm以下时（梁宽－2×保护层＋梁高-2×保护层）＊2＋2×1。9d+2×［取大值：10d；75mm］（抗震弯钩值)
箍筋根数＝(加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1.加密区箍筋起步距离为距砼构件外表面50mm。
6。2四肢箍四根主筋复合箍的内小箍筋
箍筋长度计算1.箍筋直径8mm以上时（砼构件宽－2×保护层—2＊角筋半径-2＊外大箍钢筋直径)/3+2*内小箍所包钢筋半径＋2×内小箍钢筋直径］+（砼构件高－2×保护层）＊2+2＊1。9d+2＊［取大值：10d；75mm]（抗震弯钩值)
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1。加密区箍筋起步距离为距砼构件外表面50mm。
7、吊筋
吊筋长度＝2*锚固(20d)+2＊斜段长度+次梁宽度+2＊50,其中框架主梁高度≤800mm 夹角=45°〉800mm 夹角=60°；
二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋:第一排为:Ln/3＋中间支座值＋Ln/3；
第二排为：Ln/4＋中间支座值＋Ln/4；
第三排为：Ln/5＋中间支座值＋Ln/5.
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度:
第一排为:该跨净跨长＋（Ln/3＋前中间支座值)＋(Ln/3＋后中间支座值）；
第二排为：该跨净跨长＋(Ln/4＋前中间支座值）＋（Ln/4＋后
中间支座值）。
第三排为：该跨净跨长＋（Ln/5＋前中间支座值)＋(Ln/5＋后
中间支座值)。
其他钢筋计算同首跨钢筋计算。LN为支座两边跨较大值。
（2)、其他梁
（一）、非抗震框架梁
在11G101—1中,对于非抗震框架梁的配筋简单的解释，与抗震框架梁钢筋处理的不同之处在于：
1、 上部纵筋伸至柱外侧纵筋内侧,且≥0。4Lab；不再考虑0.5Hc＋5d的判断值。
2、 下部纵筋伸至梁上部纵筋弯钩段内侧或柱外侧纵筋内侧，且≥0。4Lab；
3、锚板:上部纵筋及下部纵筋伸至柱外侧纵筋内侧，且≥0。4Lab。
4、直锚：上部纵筋及下部纵筋应≥0.5Hc＋5d;或≥La.
5、普通梁箍筋设置时不再区分加密区与非加密区的问题。箍筋起步距离为距砼构件外表面50mm.
未尽解释请参考11G101—1图集有关说明。
（二）、框支梁
1、框支梁的支座负筋的延伸长度为Ln/3；
2、上部纵筋端支座锚固值处理：
2、弯锚：第一排伸至对边柱纵筋内侧，且≥0.4Labe（≥0.4Lab ）
第二排伸至对边柱纵筋内侧,且≥0.4Labe(≥0.4Lab )
3、下部纵筋端支座锚固值处理:
2、弯锚：第一排伸至梁上部纵筋弯钩段内侧，且≥0。4Labe（≥0.4Lab )
第二排伸至梁上部纵筋弯钩段内侧，且≥0.4Labe（≥0.4Lab )
4、侧面纵筋总锚固长度≥0.4Lae（≥0。4La ）,直锚时应≥0.5Hc＋5d；
直锚不足时可弯锚。伸至梁纵筋弯钩内侧,且水平段的长度≥0.4Labe（≥0。4Lab ），弯折段长度≥15d。
5、箍筋的加密区范围为≥0。2Ln1≥1。5hb；起步距离为距砼构件外表面50mm。
（三）、悬挑梁
1。悬挑端净长度L＜4hb：
上部通长筋=悬挑梁长度—bhc+柱（墙）端伸至对面纵筋内侧弯折15d且≥0。4Lab+远端弯折梁高-2＊bhc
下部通长筋=悬挑梁长度-bhc+柱(墙)端直锚15d
2.悬挑端净长度L≥4hb:
上部角筋=悬挑梁长度—bhc+柱（墙）端伸至对面纵筋内侧弯折15d且≥0。4Lab+远端弯折梁高—2*bhc
上部中部筋=悬挑梁长度-bhc+下弯45度+柱（墙）端伸至对面纵筋内侧弯折15d且≥0。4Lab(远端弯下后平直段为10d)
下部钢筋=悬挑梁长度-bhc—远端平直段10d所占 +柱（墙）端直锚15d
箍筋起步点50mm（柱边算起），终止点在远端平直段10d的近端处。箍筋为渐缩形式。
二、 剪力墙
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口;
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋构造不同;
5、墙柱有各种箍筋组合；
6、连梁（暗梁）要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法.
(1） 剪力墙墙身
一、剪力墙墙身水平钢筋
1。1直墙尽端无暗柱（但墙厚较小）时
内、外侧钢筋两端均为弯折U形筋一根＝2端*[墙厚-2*保护层+2＊2列拉筋间距+2＊Lle（Ll）搭接长度］+2＊中部直段长度
1。2直墙尽端无暗柱(一般墙厚)时
内、外侧钢筋长度（各为）=(墙长—2*保护层)墙净长+2＊弯折15d
钢筋搭接为每隔一根错开（≥500mm）搭接；搭接长度≥1。2Lae（1。2La）
1。3直墙尽端为暗柱（一般墙厚）时
内、外侧钢筋长度（各为）=(墙长-2*保护层）墙净长+2*弯折15d
钢筋搭接为每隔一根错开（500mm)搭接；搭接长度≥1.2Lae(1。2La）
2。1转角墙墙尽端有(无）暗柱时
外侧钢筋可连通设置，外侧钢筋长度＝转角（墙长—2*保护层)墙净长+2＊弯折15d+[搭接长度:搭接长度≥1.2Lae(1。2La）若有］
内侧钢筋长度＝直墙净长+2＊伸至对边弯折15d+［搭接长度：搭接长度≥1.2Lae（1。2La）若有］
2.2转角墙墙端为暗柱截面尺寸较大［≥Lae（La）］
外侧钢筋可连通设置,外侧钢筋长度＝转角（墙长—2*保护层）墙净长+2＊弯折15d+［搭接长度:搭接长度≥1。2Lae（1.2La)若有］
内侧钢筋长度＝墙净长+2＊伸至对边弯折15d+［搭接长度：搭接长度≥1。2Lae（1。2La）若有］
3。转角墙墙端为大截面端柱(结构柱）时
A、X向Y向墙外皮均与柱外皮齐平：
内、外侧钢筋长度（各为）＝墙净长+2*≥0。6Labe（0。6Lab)+2＊伸至柱边纵筋内侧弯折15d+［搭接长度：搭接长度≥1。2Lae（1。2La）若有]
B、Y向墙墙外皮与柱外皮齐平，X向墙居柱中：
内、外侧钢筋长度（各为)＝墙净长+2*≥0.6Labe（0。6Lab）+2＊伸至柱边纵筋内侧弯折15d +[搭接长度:搭接长度≥1.2Lae(1.2La)若有］
C、Y向墙墙外皮与柱外皮齐平，X向墙内皮与柱内皮齐：
内、外侧钢筋长度（各为）＝墙净长+2＊≥0。6Labe(0。6Lab）+2＊伸至柱边纵筋内侧弯折15d+［搭接长度：搭接长度≥1。2Lae（1。2La)若有］
D.斜交转角墙
X向+Y向外侧钢筋转折连通设置长度＝墙长—2＊保护层+2＊弯折15d
X向+Y向内侧钢筋长度＝两段墙长(从某一尽端到内转折点为一段墙长）+（到内转折点伸至对边弯折15d)-1＊保护层+1＊弯折15d
4.直角（丁字）翼墙
X向:内、外侧钢筋连通设置按直墙尽端无暗柱(一般墙厚）计算即可
内、外侧钢筋长度（各为）=(墙长—2＊保护层)墙净长+2*弯折15d
Y向：内、外侧钢筋长度(各为）=墙长—1＊保护层+伸至对边弯折15d+弯折15d
5。斜交翼墙
主(长）墙内、外侧钢筋连通设置长度（各为）＝墙长—2*保护（墙长-2*保护层）墙净长+2＊弯折15d
次(短)墙内、外侧钢筋长度（各为）＝各自墙长（从尽端到斜交叉点为各自墙长）+伸至对边弯折15d —1＊保护层+1＊弯折15d
6。端柱翼墙
A。Y向墙墙外皮与柱外皮齐平，X向墙居柱中：
Y向：内、外侧钢筋连通设置按直墙尽端无暗柱(一般墙厚）计算即可
内、外侧钢筋长度(各为)=（墙长—2＊保护层）墙净长+2＊弯折15d
X向：内、外侧钢筋长度(各为)=墙长-1＊保护层+伸至对边弯折15d+弯折15d
B。X向、Y向墙均居柱中：
Y向:内、外侧钢筋连通设置按直墙尽端无暗柱（一般墙厚）计算即可
内、外侧钢筋长度(各为）=（墙长—2＊保护层）墙净长+2＊弯折15d
X向：内、外侧钢筋长度(各为）=墙长—1＊保护层+伸至端柱对边纵筋内侧弯折15d+弯折15d
C。X向墙居柱中、Y向墙内侧墙皮：
Y向：内、外侧钢筋连通设置按直墙尽端无暗柱(一般墙厚）计算即可
内、外侧钢筋长度（各为）=(墙长-2＊保护层）墙净长+2*弯折15d
X向：内、外侧钢筋长度（各为)=墙长—1＊保护层+伸至端柱对边纵筋内侧弯折15d+弯折15d
7。端柱端部墙:无Y（X)向墙、X(Y）向墙居柱中：
X(Y)向：内、外侧钢筋长度（各为)=墙长—1＊保护层+伸至端柱对边纵筋内侧弯折15d+弯折15d
基础内水平钢筋根数＝≤间距500mm且不少于两道。
墙身水平钢筋根数＝（层高—1/2钢筋间距）/间距+1（暗梁、连梁墙身水平筋照设）
注:如果剪力墙钢筋配置多于两排,中间排水平筋端部构造同内侧钢筋。
8、剪力墙墙身有洞口时
当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d.
二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度≥1。2Lae（1.2La)
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度≥1.2Lae（1.2La）
3、与边框梁交汇：墙顶层墙身纵筋长度＝层净高＋顶层锚固长度（自板底起Lae（La)
4。与顶板边交汇：墙顶层墙身纵筋长度＝层净高＋顶层锚固长度（自板底起Lae（La）+弯折≥12d.
墙身竖向钢筋根数＝墙净长/间距+1(墙身竖向钢筋从暗柱、端柱边50mm开始布置）
5、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
三、墙身拉筋有梅花形和平行布置两种构造，设计未明确时，一般采用梅花形布置。层高范围：从楼面往上第二排水平筋；至顶板往下第一排水平筋.宽度范围：从端部的墙柱边第一排墙身竖向筋开始布置；连梁范围内的墙身水平筋，也要布置拉筋.
1、长度＝墙厚-保护层+弯钩（弯钩长度＝11。9+2＊[取大值：D‘75]）
2、根数＝墙净面积/拉筋的布置面积
注：墙净面积是指要扣除暗（端)柱、暗(连)梁，即墙面积—门洞总面积-暗柱面积 — 暗梁面积；
拉筋的面积是指其横向间距×竖向间距.
例：（8000*3840）/（600*600)
（2） 剪力墙墙柱
一、纵筋
1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度≥1.2Lae（1。2La).
2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度≥1。2Lae（1.2La).
注意：如果是端柱,顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同.
3、顶层中柱纵筋长度＝层净高＋顶层锚固长度
A：弯锚
顶层中柱纵筋长度＝层净高＋顶层锚固长度（全部伸至柱顶弯折12d且≥0。5Labe；向内、向外均可.）
B：机械锚（锚板）
顶层中柱纵筋长度＝层净高＋顶层锚固长度(全部伸至柱顶加锚头且≥0。5Labe）
C:直锚
顶层中柱纵筋长度＝层净高＋顶层锚固长度(全部伸至柱顶直锚且≥Labe）
4、顶层边柱、角柱纵筋长度＝层净高＋顶层锚固长度(边角柱区分:角柱有两个外侧边；边柱只有一个外侧边)。
A：主筋作为梁上部筋使用,当柱纵筋直径≥25mm时，在柱宽范围的柱箍筋内侧设置间距＞150，但不少于3ф10的角部附加钢筋。
顶层边、角柱外侧纵筋长度＝直径不小于梁上部钢筋时，可弯入梁内作梁上部纵向钢筋：层净高+（梁高-1＊bhc）
顶层边、角柱内侧纵筋长度＝1。层净高＋顶层锚固长度（全部伸至柱顶弯折12d且≥0。5Labe;向内、向外均可.）2。层净高＋顶层锚固长度（全部伸至柱顶加锚头且≥0.5Labe）3.层净高＋顶层锚固长度(全部伸至柱顶直锚且≥Labe)
B：主筋作为梁上部局部钢筋筋使用,从梁底
